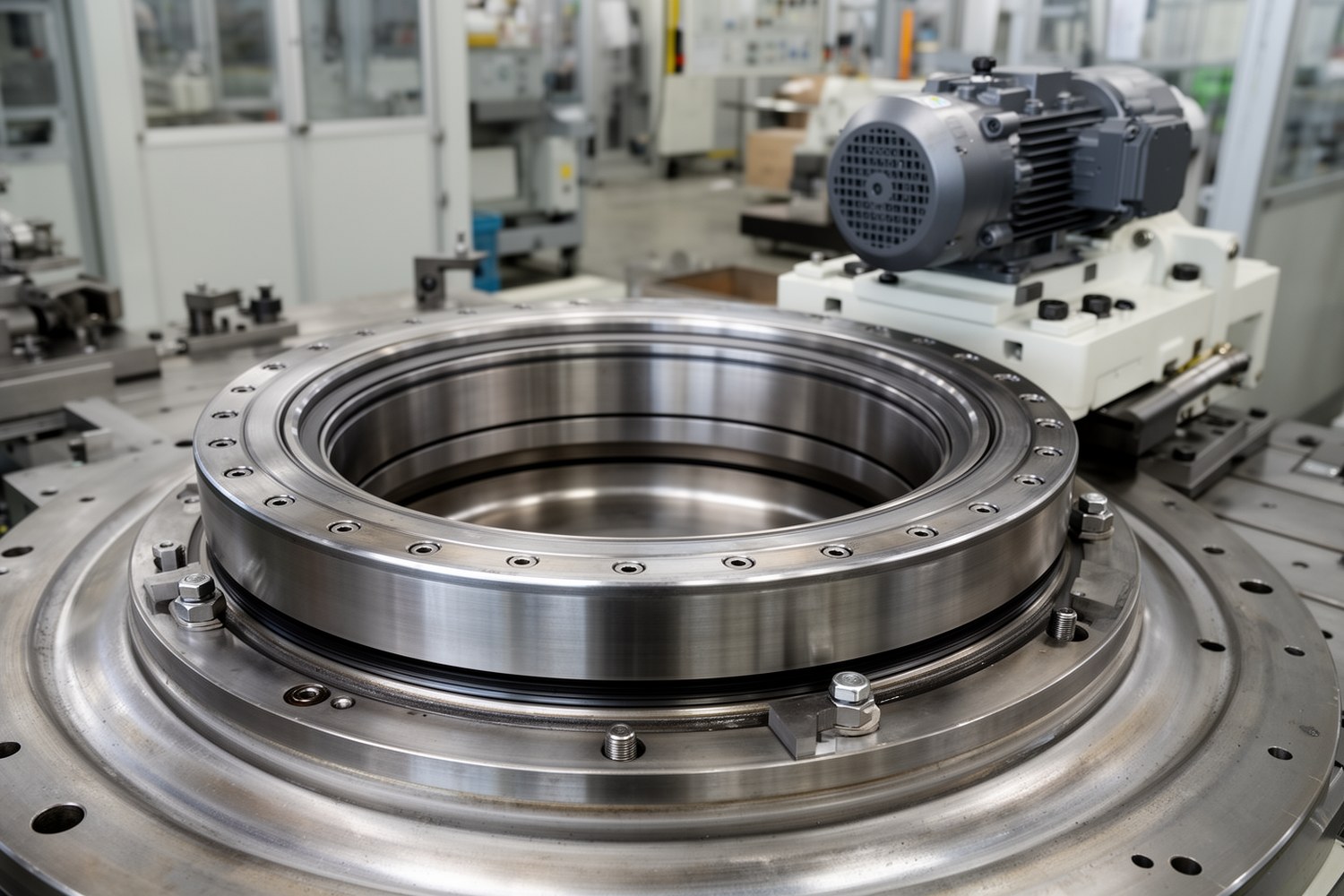

Опорно-поворотное устройство (ОПУ) в автоматизированной производственной линии работает как несущий поворотный узел: оно воспринимает вес оснастки и изделия, удерживает поворотную часть от опрокидывания и обеспечивает вращение с заданной точностью. Чтобы выбрать ОПУ для автоматизированной линии, нужно оценивать не только габарит и осевую нагрузку, но и момент, цикл работы, привод, жесткость рамы, среду эксплуатации и требования к повторяемости.
- ОПУ отличается от обычного подшипникового узла тем, что одновременно воспринимает осевые, радиальные и моментные нагрузки, а также служит монтажным интерфейсом для поворотной платформы.
- На производственных линиях ОПУ применяют в поворотных столах, индексаторах, позиционерах, роботизированных ячейках, манипуляторах и транспортно-поворотных модулях.
- Предварительный расчет дает только инженерную оценку. Конкретную модель проверяют по каталожным данным, диаграммам грузоподъемности и инструкции производителя.
Что такое ОПУ и чем оно отличается от подшипника
ОПУ можно рассматривать как крупный поворотный подшипник с готовыми монтажными кольцами, дорожками качения, телами качения, уплотнениями и смазочными каналами. В некоторых исполнениях в конструкцию входит внешний или внутренний зубчатый венец, но он не является обязательным признаком любого ОПУ.
Главное отличие заключается в работе с комбинированной нагрузкой. ОПУ должно воспринимать осевую нагрузку Fa, радиальную нагрузку Fr и опрокидывающий момент M. Для автоматизированной линии это критично: изделие, зажимная оснастка, кабель-каналы, захваты и технологические силы редко нагружают поворотный узел строго по центру.
Где ОПУ применяют на производственных линиях
В автоматизации ОПУ ставят там, где требуется устойчивый поворот тяжелой или точно позиционируемой части оборудования. Типовые примеры: поворотный сварочный стол, индексатор сборочной линии, позиционер для обработки детали, поворотная платформа роботизированной ячейки, манипулятор, узел разворота паллет или транспортно-поворотный модуль конвейера.
Индексатору обычно важны короткий цикл, фиксация в нескольких положениях и устойчивость к частым пускам. Позиционеру важнее удержание детали, повторяемость и работа с эксцентриситетом. Тяжелый поворотный стол требует запаса по моменту и жесткой рамы, а прецизионный узел требует контроля биения, люфта и качества привода.
Какие исходные данные нужны для подбора
Подбор ОПУ начинается с описания механизма, а не с выбора серии по каталогу. Нужно зафиксировать массу всех вращающихся элементов, положение центра тяжести, расстояние от оси вращения до нагрузки, технологические усилия, скорость, ускорения, количество циклов и условия среды.
| Группа данных | Что указать | Зачем это нужно |
|---|---|---|
| Нагрузка | Масса платформы, изделия, оснастки, захватов, кабелей | Для расчета Fa и проверки статической грузоподъемности |
| Геометрия | Положение центра тяжести, плечо нагрузки, диаметр установки | Для оценки опрокидывающего момента M |
| Динамика | Скорость, время разгона и торможения, частота пусков | Для учета инерционных нагрузок и выбора привода |
| Точность | Повторяемость, допустимый люфт, биение, жесткость | Для выбора класса точности и предварительного натяга |
| Ресурс | Часы работы, число циклов, угол поворота за цикл | Для проверки долговечности L10 |
| Среда | Пыль, влага, мойка, температура, химические вещества | Для выбора уплотнений, смазки и защиты от коррозии |
Выбирать ОПУ только по осевой грузоподъемности нельзя. Для поворотного стола с вынесенным центром тяжести опрокидывающий момент часто оказывается более жестким ограничением, чем вертикальная сила.
Схема нагрузок на ОПУ
Схема помогает связать массу, плечо центра тяжести, осевую и радиальную нагрузку с опрокидывающим моментом.
Основные типы ОПУ
По телам качения выделяют шариковые, роликовые и перекрестно-роликовые ОПУ. По рядности встречаются однорядные, двухрядные и трехрядные конструкции. По исполнению привода ОПУ может иметь внешний зубчатый венец, внутренний зубчатый венец или быть без зубчатого венца, если вращение передается другим способом.
| Тип ОПУ | Типичные преимущества | Ограничения | Где применяют |
|---|---|---|---|
| Шариковое | Компактность, сравнительно низкий момент трогания, хорошая скорость вращения | Ограниченная моментная жесткость при тяжелых эксцентричных нагрузках | Легкие поворотные столы, небольшие индексаторы, транспортные модули |
| Роликовое | Высокая грузоподъемность и лучшая работа с моментной нагрузкой | Более высокий момент трогания, повышенные требования к монтажу | Тяжелые поворотные платформы, позиционеры, манипуляторы |
| Перекрестно-роликовое | Высокая жесткость, точность и способность воспринимать нагрузки в разных направлениях | Чувствительность к перекосам основания и загрязнениям | Прецизионные позиционеры, измерительные и сборочные узлы |
| ОПУ без зубчатого венца | Свобода компоновки внешнего привода, меньшие требования к защите зубчатого зацепления | Нужен отдельный способ передачи момента | Узлы с ременной передачей, прямым приводом или отдельным редуктором |
Однорядные конструкции применяют при умеренных нагрузках и ограниченном монтажном пространстве. Двухрядные используют, когда требуется запас по моменту и устойчивость к комбинированным нагрузкам. Трехрядные ОПУ выбирают для тяжелых поворотных узлов, где осевые, радиальные и моментные нагрузки желательно распределить по отдельным дорожкам качения.
Нагрузки и расчетные проверки
Предварительный расчет должен показать, находится ли выбранный типоразмер в допустимой области. Для этого оценивают осевую нагрузку Fa, радиальную нагрузку Fr, опрокидывающий момент M, эквивалентную нагрузку и расчетный ресурс. Коэффициенты X, Y, Y0, p и допустимые значения берут из документации производителя.
Оценка опрокидывающего момента: F, сила от массы или технологического воздействия; l, плечо от оси вращения до линии действия силы.
Общий принцип расчета эквивалентной динамической нагрузки для подшипниковых узлов: Fr, радиальная нагрузка; Fa, осевая нагрузка; X и Y, расчетные коэффициенты. Для ОПУ с существенным моментом M этой записи обычно недостаточно: производители применяют диаграммы Fa/M/Fr или собственные эквивалентные параметры.
Проверка статической грузоподъемности: C0, статическая грузоподъемность по каталогу; s0, коэффициент запаса; P0, эквивалентная статическая нагрузка.
Расчетная долговечность в миллионах оборотов: C, динамическая грузоподъемность; P, эквивалентная нагрузка; p, показатель степени для тел качения.
Перевод ресурса в часы при постоянной частоте вращения n, об/мин. Такая формула подходит для режима с близким к непрерывному вращением и постоянной средней скоростью.
Прерывистое вращение и ресурс
Для индексных линий ресурс удобнее считать через суммарный угол поворота. Если за один цикл ось проходит угол θ в градусах, то эквивалентное число оборотов за цикл равно θ/360. Для возвратно-поворотного движения суммируют все участки поворота по модулю. Затем ресурс в часах оценивают по числу циклов в час: Lh = L10 · 1000000 / Nч, где Nч, эквивалентное число оборотов в час.
Паузы сами по себе не расходуют ресурс в оборотах, но они влияют на тепловой режим, смазку, удержание тормозом и динамические нагрузки при следующем пуске. Поэтому для автоматизированных линий отдельно проверяют ускорения, торможения, аварийную остановку и возможные удары при фиксации.
Проверка по каталожным диаграммам
Окончательный выбор опорно-поворотного устройства для автоматизированной производственной линии сверяют по диаграммам грузоподъемности производителя. Обычно проверяют сочетание Fa, Fr и M, допустимый момент, ресурс, скорость, момент трогания, требования к крепежу и монтажным поверхностям. Одной универсальной формулой такую проверку заменить нельзя.
Точность, жесткость и привод
Точность ОПУ не сводится к одному параметру. Точность позиционирования всей оси показывает, насколько близко механизм приходит в заданную координату. Повторяемость показывает разброс при многократном подходе к одной точке. Люфт ОПУ связан с зазорами в самом поворотном узле, а люфт привода связан с редуктором, зубчатым зацеплением, муфтами и тормозом. Биение описывает отклонение вращающихся поверхностей относительно оси.
Осевое и радиальное биение влияют на положение детали, жесткость определяет прогиб под моментной нагрузкой, а момент трогания связан с настройкой привода и плавностью движения. Предварительный натяг может уменьшить люфт, но повышает требования к монтажу и смазке.
| Вариант привода | Когда применяют | Что проверить |
|---|---|---|
| Зубчатый венец | Привод через шестерню и редуктор | Модуль зуба, зацепление, люфт кинематической цепи, смазку, регулировку зазора |
| Червячный привод | Медленное позиционирование и удержание нагрузки | КПД, нагрев, износ пары, торможение, допустимый люфт |
| Внешний редуктор | Когда ОПУ и привод выбирают как отдельные узлы | Крутящий момент, жесткость передачи, муфты, тормоз, люфт кинематической цепи |
| Прямой привод | Точные поворотные узлы с минимальным механическим люфтом | Датчик положения, контур управления, охлаждение, жесткость основания |
Для связи с системой управления учитывают датчик положения, тормоз, сервопривод, компенсацию люфта и сценарии аварийной остановки. Если ось должна безопасно удерживать груз при отключении питания, проверяют не только ОПУ, но и тормоз, редуктор, крепеж и раму.
Условия эксплуатации
Среда эксплуатации определяет исполнение уплотнений, смазку, защитные покрытия и интервалы обслуживания. Для линии с абразивной пылью важна защита дорожек качения, для влажной зоны важна коррозионная стойкость, для мойки нужна устойчивость уплотнений и смазки к вымыванию.
| Условие | Риск | Конструктивная мера |
|---|---|---|
| Пыль и стружка | Износ дорожек качения, рост момента трогания | Усиленные уплотнения, защитные кожухи, регламент очистки |
| Влага и мойка | Коррозия, вымывание смазки | Коррозионное исполнение, подходящая смазка, контроль уплотнений |
| Повышенная температура | Изменение вязкости смазки, тепловые деформации | Температурный подбор смазки и проверка зазоров |
| Удары и вибрации | Локальные повреждения дорожек, ослабление крепежа | Запас по статике, жесткая рама, контроль болтов |
| Агрессивная среда | Повреждение колец, крепежа и уплотнений | Специальные покрытия, совместимые материалы, изоляция зоны узла |
Монтаж и контроль после установки
Фактическая точность ОПУ зависит от основания не меньше, чем от самого устройства. Если рама недостаточно жесткая или монтажная поверхность имеет перекос, кольца деформируются после затяжки. Это увеличивает момент вращения, ухудшает биение и ускоряет износ дорожек качения.
| Параметр | Что контролировать | Комментарий |
|---|---|---|
| Плоскостность основания | Отклонения монтажной поверхности | Допуск берут из инструкции производителя для конкретного диаметра |
| Жесткость рамы | Прогиб под рабочей нагрузкой | Недостаточная жесткость снижает точность даже при правильном ОПУ |
| Крепеж | Класс прочности, длину резьбы, схему затяжки | Момент затяжки задается документацией, а не универсальной таблицей |
| Биение | Осевое и радиальное отклонение после монтажа | Измеряют в собранном узле, желательно до запуска линии |
| Плавность вращения | Момент трогания, шум, заедания | Резкое изменение момента может указывать на перекос или загрязнение |
После установки проверяют равномерность затяжки болтов, отсутствие перекоса, работу уплотнений, смазку, люфт и поведение узла при пробном цикле. Для позиционеров и роботизированных ячеек дополнительно контролируют повторяемость в рабочих точках, а не только свободное вращение без нагрузки.
Обслуживание
Регламент обслуживания зависит от цикла, загрязненности и типа смазки. В него обычно включают периодическую смазку дорожек качения и зубчатого венца, контроль крепежа, осмотр уплотнений, проверку люфта, измерение биения для точных узлов и анализ шума при вращении.
Для ОПУ с зубчатым венцом дополнительно контролируют износ зубьев, пятно контакта, зазор между шестерней и венцом, состояние смазки в зацеплении и отсутствие неравномерного шума. Если линия работает в пыли, при мойке или с частыми ударными остановками, интервалы обслуживания сокращают.
Типовые ошибки выбора
- Подбор ОПУ только по диаметру или осевой грузоподъемности без расчета опрокидывающего момента.
- Игнорирование эксцентриситета изделия и технологических сил от зажима, сварки, резания или перемещения.
- Выбор слишком низкого класса точности для позиционирующего узла с требованиями к повторяемости.
- Установка точного ОПУ на слабое основание, которое деформируется при затяжке или рабочей нагрузке.
- Недостаточная защита от пыли, влаги, моющих составов или абразивных частиц.
- Неучет динамики разгона, торможения, фиксации и аварийной остановки.
- Отсутствие проверки ресурса L10 и каталожных диаграмм грузоподъемности.
Как зафиксировать предварительный выбор
- Описать узел линии: поворотный стол, индексатор, позиционер, манипулятор или другой механизм.
- Собрать нагрузки, геометрию, центр тяжести, цикл, скорость, ускорения и требования к ресурсу.
- Выбрать конструкцию ОПУ по телам качения, рядности, точности и исполнению привода.
- Проверить нагрузки, опрокидывающий момент, ресурс, люфт, биение, основание и крепеж.
- Сверить предварительный подбор ОПУ с каталогом производителя, диаграммами Fa/M/Fr и требованиями к монтажу.
Для окончательного подбора производителю или расчетчику обычно передают массу поворотной части, схему нагрузок, плечо центра тяжести, рабочие углы, число циклов, скорость и ускорения, требования к точности, условия среды, компоновку привода, размеры монтажного места и предполагаемый регламент обслуживания.
Предварительный расчет не заменяет проектную проверку. Для ответственных автоматизированных линий окончательный выбор ОПУ должен учитывать каталожные диаграммы, коэффициенты производителя, фактическую раму, схему привода и условия эксплуатации в составе всей машины.
