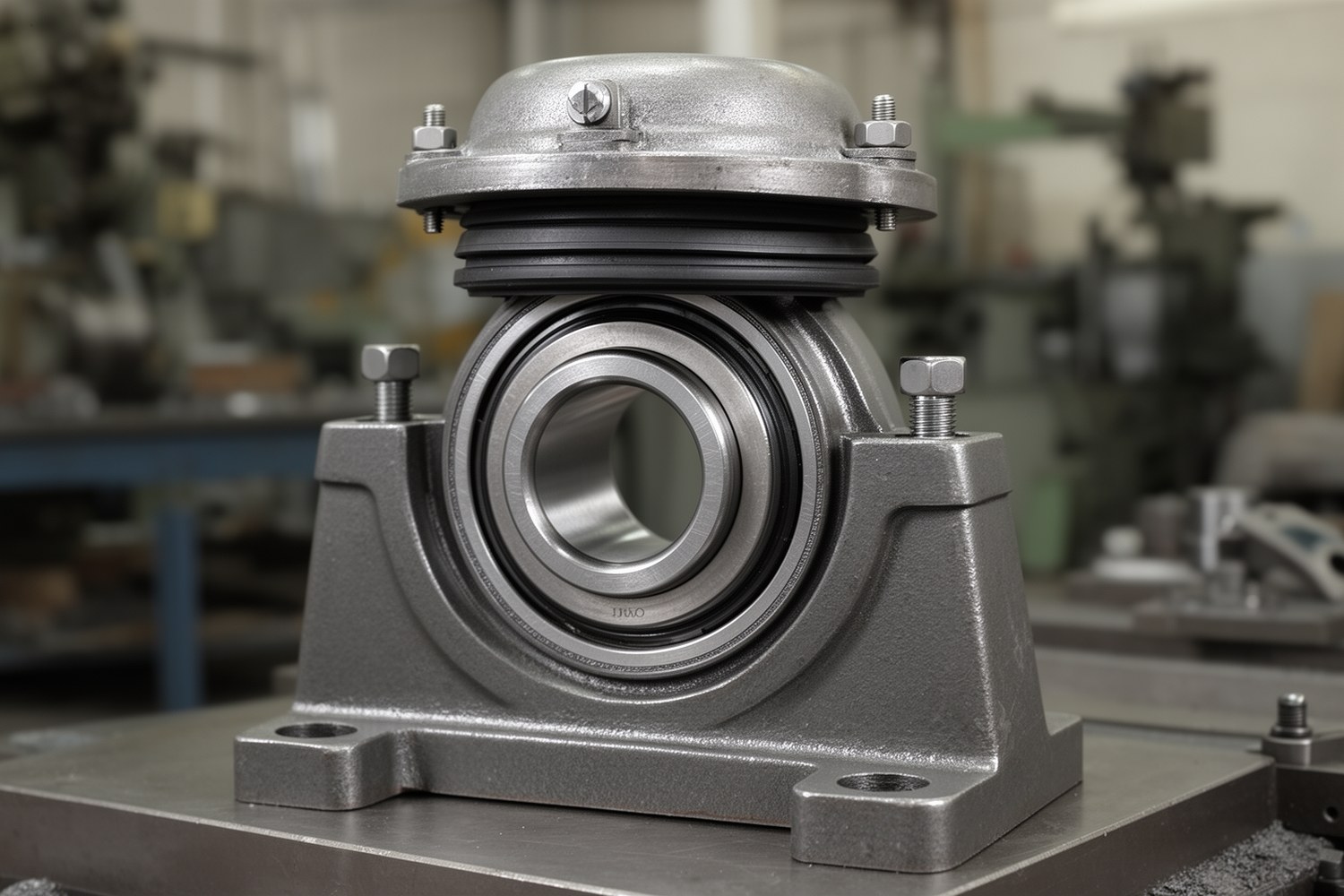

Чтобы понять, как выбрать разъемный корпус подшипника, нужно идти не от серии корпуса, а от условий работы узла. Разъемный корпус подшипника представляет собой корпусную опору из основания и крышки, в которой размещают подшипник, уплотнения, крепежные и фиксирующие элементы. Такая конструкция позволяет обслуживать подшипниковый узел без полной разборки вала или привода.
- Исходные данные: вал, тип подшипника, радиальная и осевая нагрузка, обороты, температура, среда и доступ к обслуживанию.
- Подбор по диаметру вала является только предварительным: он не заменяет проверку нагрузки, уплотнений, втулки и схемы фиксации.
- Корпус должен соответствовать фиксирующему или плавающему исполнению опоры.
- Итоговый выбор выполняют по каталогу производителя с проверкой допустимых нагрузок и монтажных размеров.
Что учитывают перед выбором корпуса
Перед подбором собирают исходные данные по всему узлу, а не только по валу. Нужны диаметр и посадка вала, тип и размер подшипника, способ установки на вал, радиальная нагрузка Fr, осевая нагрузка Fa, направление силы относительно корпуса, частота вращения, рабочая температура, загрязненность среды, наличие воды или абразива, способ смазки и доступ к точкам обслуживания.
Если известен только диаметр вала, можно определить несколько возможных типоразмеров корпуса и подшипника. Но подбор корпуса подшипника по нагрузке требует проверки расчетных сил, ресурса подшипника, схемы фиксации, материала корпуса, уплотнений и качества основания.
Предварительный подбор по валу полезен для ориентации в размерном ряду. Окончательное решение принимают только после сверки корпуса, подшипника, втулки, упорных колец, уплотнений и крепежа по каталогу.
Когда применяют разъемные корпуса
Разъемные корпусные опоры применяют на длинных валах, конвейерах, вентиляторах, дробилках, сушильных барабанах и другом оборудовании, где демонтаж всего привода ради замены подшипника затруднен. Крышка снимается отдельно, поэтому подшипник, смазку и уплотнения проще осматривать и обслуживать.
Главное ограничение такой конструкции: она чувствительна к монтажу. Корпусу нужны ровное жесткое основание, правильная соосность опор, чистая сборка и затяжка болтов с моментом, указанным производителем.
Тип корпуса и схема установки
| Тип корпуса | Где применяют | Что проверить |
|---|---|---|
| Стоечный корпус на лапах | Горизонтальные валы, конвейеры, вентиляторы, приводные узлы | Высоту оси, плоскость основания, расстояние между крепежными отверстиями |
| Фланцевый корпус | Крепление к стенке, торцу машины или раме с ограниченным местом | Ориентацию нагрузки, жесткость стенки, доступ к крепежу и смазке |
| Натяжной корпус | Натяжные станции конвейеров и цепных передач | Диапазон регулировки, направление усилия натяжения, защиту от загрязнений |
| Тяжелый усиленный корпус | Дробилки, прокатное, горное и другое оборудование с ударами и вибрацией | Материал, допустимую нагрузку, толщину стенок, крепление к массивному основанию |
Стоечное исполнение встречается чаще всего, но оно не универсально. При боковом креплении, ограниченном пространстве или необходимости регулировать положение вала выбирают фланцевый или натяжной корпус. Для тяжелого режима важны не только серия и габариты, но и материал корпуса, схема крепления и жесткость опорной плиты.
Фиксирующая и плавающая опора
В узле с двумя опорами обычно одна опора является фиксирующей: она удерживает вал от осевого смещения и воспринимает заданную осевую нагрузку. Вторая опора работает как плавающая: она поддерживает вал радиально, но допускает небольшое осевое перемещение, чтобы компенсировать тепловое удлинение.
Если обе опоры жестко зафиксировать по оси без расчетного основания, вал может оказаться зажатым при нагреве. Последствия: рост температуры, увеличение нагрузки на подшипник, выдавливание смазки, ускоренный износ дорожек качения и повреждение посадочных мест.
Фиксирующая опора
Используется для осевого позиционирования вала. В корпусе применяют упорные кольца, буртики или другую каталожную схему фиксации подшипника.
Плавающая опора
Компенсирует температурное удлинение и монтажные отклонения. Ее нельзя случайно заблокировать лишними кольцами, неподходящей крышкой или ошибочным комплектом деталей.

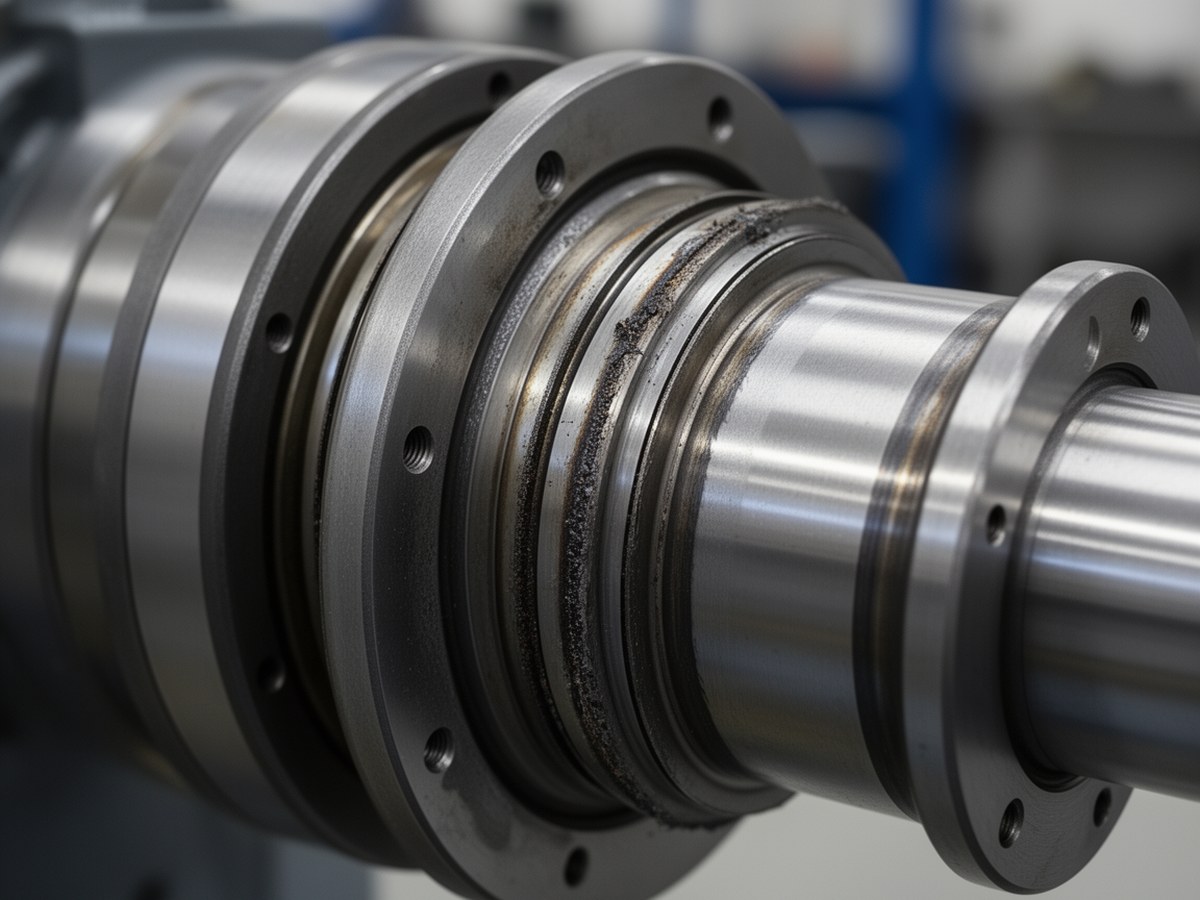

Схема фиксирующей и плавающей опоры
Поставить рядом с пояснением о тепловом удлинении вала и риске осевого зажатия.
Нагрузка на подшипниковый узел
Корпус воспринимает нагрузку вместе с подшипником, крепежом и основанием. Поэтому оценивают не только величину силы, но и направление, постоянство, ударность и наличие вибрации. Для одинакового диаметра вала корпус в спокойном вентиляторе и в дробилке может быть разным.
| Характер нагрузки | Влияние на выбор | Практический риск |
|---|---|---|
| Преимущественно радиальная | Проверяют жесткость корпуса, опорную поверхность и допустимую нагрузку в направлении действия силы | Деформация корпуса, перекос подшипника, нагрев |
| Заметная осевая | Нужна корректная фиксирующая опора, упорные кольца и подшипник, способный воспринимать Fa | Осевое смещение вала, повреждение торцов, перегрузка крепежа |
| Комбинированная | Сначала рассчитывают нагрузку на подшипник, затем отдельно проверяют корпус и крепление | Недооценка одной из составляющих нагрузки |
| Ударная или вибрационная | Рассматривают усиленный корпус, более прочный материал, повышенный запас и жесткое основание | Трещины корпуса, ослабление болтов, разрушение посадочных мест |
P = X · Fr + Y · Fa
Эта зависимость относится к подшипнику: P обозначает эквивалентную динамическую нагрузку, Fr радиальную нагрузку, Fa осевую нагрузку, X и Y коэффициенты из каталога для выбранного типа подшипника. Она помогает проверить ресурс подшипника, но не заменяет проверку самого корпуса.
Pдоп. корпуса ≥ Fрасч. · S
Это ориентировочная логика проверки корпуса. Допустимая нагрузка зависит от направления силы, материала корпуса, схемы крепления, жесткости основания, исполнения фиксирующей или плавающей опоры и каталожных ограничений. Коэффициент запаса S задают по расчетной методике предприятия, требованиям оборудования и рекомендациям производителя; его нельзя считать универсальным числом для всех узлов.
Подбор корпуса под подшипник и вал
Корпус должен соответствовать типу подшипника: сферическому роликовому, самоустанавливающемуся шариковому, подшипнику на закрепительной втулке или подшипнику на цилиндрической посадке. Один и тот же корпусный типоразмер может применяться с разными внутренними диаметрами подшипников, если меняется серия подшипника и втулка.
Проверяют ширину подшипника, диаметр посадочного места, высоту оси, ширину корпуса, крепежные отверстия, тип уплотнений, совместимость втулки и возможность установки упорных колец. Если узел должен быть фиксирующим, уточняют, какие кольца предусмотрены производителем именно для этого корпуса и подшипника.
Материал корпуса
| Материал | Когда подходит | Ограничения |
|---|---|---|
| Серый чугун | Обычные промышленные режимы, умеренные радиальные нагрузки, стабильная работа без сильных ударов | Ограниченная стойкость к ударным перегрузкам и неправильной затяжке на неровном основании |
| Высокопрочный чугун | Повышенные нагрузки, вибрация, умеренные удары, тяжелые конвейеры и агрегаты | Требует проверки доступности нужной серии и каталожной нагрузки |
| Сталь | Специальные тяжелые условия, нестандартные корпуса, высокая механическая нагрузка | Выше требования к изготовлению, посадкам и контролю деформаций |
| Коррозионно-стойкое исполнение | Влага, мойка, химически активная или санитарно требовательная среда | Нужно отдельно проверять совместимость уплотнений, смазки и крепежа |
Материал выбирают вместе с оценкой нагрузки и основания. Даже прочный корпус будет работать плохо, если установлен на тонкую раму, которая прогибается под нагрузкой или не обеспечивает соосность опор.
Уплотнения и условия среды
Уплотнение выбирают по тому, что нужно удержать внутри и что не должно попасть снаружи. В чистом помещении достаточно простого контактного или лабиринтного решения, а в абразивной пыли или при брызгах воды требуется более защищенная схема.
| Условия эксплуатации | Подходящий тип уплотнения | На что обратить внимание |
|---|---|---|
| Сухая пыль | Лабиринтное или комбинированное уплотнение | Пополнение смазки может помогать выносить частицы из зоны контакта |
| Абразивная среда | Усиленное лабиринтное, кассетное или многокромочное уплотнение | Проверяют износ вала и допустимую скорость для контактных кромок |
| Влага и брызги | Контактное или комбинированное уплотнение с влагостойкой смазкой | Нельзя допускать накопления воды в корпусе и коррозии крепежа |
| Высокая температура | Термостойкое уплотнение и смазка соответствующего класса | Обычная резина и стандартная смазка могут быстро потерять свойства |
| Химически активная среда | Специальные материалы уплотнений и защищенное исполнение корпуса | Совместимость проверяют по среде, температуре и концентрации реагентов |
Смазка, скорость и температура
Для разъемных корпусов чаще применяют пластичную смазку, но режим смазывания зависит от скорости, температуры, загрязненности, типа уплотнения и свободного объема внутри корпуса. Чем выше частота вращения и температура, тем внимательнее проверяют тип смазки, вязкость базового масла, пределы применения и интервал пополнения.
Iсм ≈ Iбаз · Kt · Kn · Kc
В этой формуле Iсм обозначает ориентировочный интервал пополнения смазки, Iбаз базовый интервал из каталога, Kt поправку на температуру, Kn поправку на скорость, Kc поправку на загрязненность. Значения берут из документации производителя смазки, подшипника и корпуса.
Признаки неверного режима смазывания: устойчивый перегрев, потемнение или разжижение смазки, ее выдавливание через уплотнения, рост вибрации и шум. Избыточная смазка также вредна: она увеличивает перемешивание, нагрев и давление на уплотнения.
Монтажные требования
Монтаж влияет на ресурс не меньше, чем правильный типоразмер. Основание должно быть ровным, жестким и очищенным от краски, окалины и заусенцев в зоне контакта. Перед сборкой проверяют качество опорной плиты, состояние резьбы, чистоту посадочных поверхностей и отсутствие повреждений на крепеже.
Корпуса двух опор выставляют по соосности. Болты основания и крышки затягивают последовательно, с моментом из документации. Крышку нельзя перетягивать: деформация разъема может изменить геометрию посадочного места и вызвать нагрев подшипника.
Крышку разъемного корпуса нельзя менять местами с крышкой другого корпуса без проверки маркировки и посадки. Основание и крышка обычно обработаны как комплект, поэтому случайная перестановка может нарушить геометрию.
При сборке контролируют посадку подшипника, положение упорных колец, зазор, состояние уплотнений и чистоту полости корпуса. Перекос на основании или попадание загрязнений при сборке часто проявляются уже в первые часы работы.
Серии и взаимозаменяемость
Серии SNL, SNG, SN, SD, SAF и SDAF используют как ориентиры по размерным рядам и типам исполнения. SNL, SNG и SN часто встречаются в общепромышленных узлах; SD, SAF и SDAF относятся к более тяжелым корпусам и крупным типоразмерам. Однако обозначение серии не гарантирует полной замены без сверки.
Перед заменой сравнивают высоту оси, габариты основания, крепежные отверстия, ширину корпуса, тип уплотнений, совместимость втулок, наличие упорных колец, фиксирующее или плавающее исполнение и допустимые нагрузки корпуса в нужном направлении.
Что сверить в каталоге
- Обозначение корпуса и его материал.
- Тип и размер подшипника, способ посадки на вал.
- Совместимость закрепительной втулки, гайки, шайбы и стопорных элементов.
- Упорные кольца для фиксирующей опоры и отсутствие лишней фиксации в плавающей опоре.
- Тип уплотнений, торцевых крышек и допустимую скорость.
- Высоту оси, ширину корпуса, габариты основания и крепежные отверстия.
- Допустимые нагрузки корпуса с учетом направления силы и монтажной схемы.
Когда требуется расчет конструктора
Каталожного подбора может быть недостаточно при ударных нагрузках, высокой температуре, крупных валах, нестандартном основании, агрессивной среде, высокой ответственности узла или замене на аналог другой серии. В этих случаях проверяют не только подшипник и корпус, но и жесткость рамы, болтовое соединение, тепловое удлинение вала и фактическое направление нагрузок.
Типичные ошибки при выборе
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Выбор корпуса только по диаметру вала | Несовпадение с подшипником, втулкой или уплотнениями | Проверять полный комплект по каталогу |
| Игнорирование осевой нагрузки | Смещение вала и перегрузка одной опоры | Назначить фиксирующую и плавающую опору |
| Недостаточный запас при ударах | Трещины, ослабление крепежа, разрушение посадки | Выбирать усиленное исполнение и проверять основание |
| Неподходящее уплотнение | Попадание пыли, воды или утечка смазки | Связывать уплотнение со средой, скоростью и температурой |
| Слабое или неровное основание | Перекос корпуса и перегрев подшипника | Проверять плоскостность, жесткость и момент затяжки |
| Смешение деталей разных серий | Нарушение геометрии, фиксации и работы уплотнений | Сверять крышку, основание, кольца, втулку и уплотнения |
Краткий порядок подбора
- Зафиксировать исходные данные: диаметр и посадку вала, тип подшипника, нагрузки, обороты, температуру, среду и режим обслуживания.
- Определить схему опор: какая опора фиксирует вал по оси, какая компенсирует тепловое удлинение.
- Выбрать тип корпуса по расположению узла: стоечный, фланцевый, натяжной или тяжелый усиленный.
- Рассчитать нагрузку на подшипник и отдельно проверить допустимую нагрузку корпуса с учетом направления силы, крепления и основания.
- Согласовать корпус с подшипником, закрепительной втулкой, гайкой, шайбой, упорными кольцами, уплотнениями и торцевыми крышками.
- Сверить высоту оси, ширину корпуса, габариты основания, крепежные отверстия и доступ к смазке.
- Выбрать материал корпуса с учетом ударов, вибрации, коррозии, температуры и жесткости опорной плиты.
- Проверить фиксирующее или плавающее исполнение, чтобы не заблокировать температурное перемещение вала.
- Проверить смазку, интервал обслуживания, тип уплотнения и свободный объем корпуса.
- Сверить все ограничения по каталогу производителя перед выпуском узла в работу или заменой на аналог другой серии.
Подбор разъемного корпуса подшипника состоит из последовательной проверки узла, а не из поиска похожего обозначения. Чем тяжелее режим работы, тем важнее рассматривать нагрузку, схему опор, материал, уплотнения, смазку и монтажные ограничения вместе.
