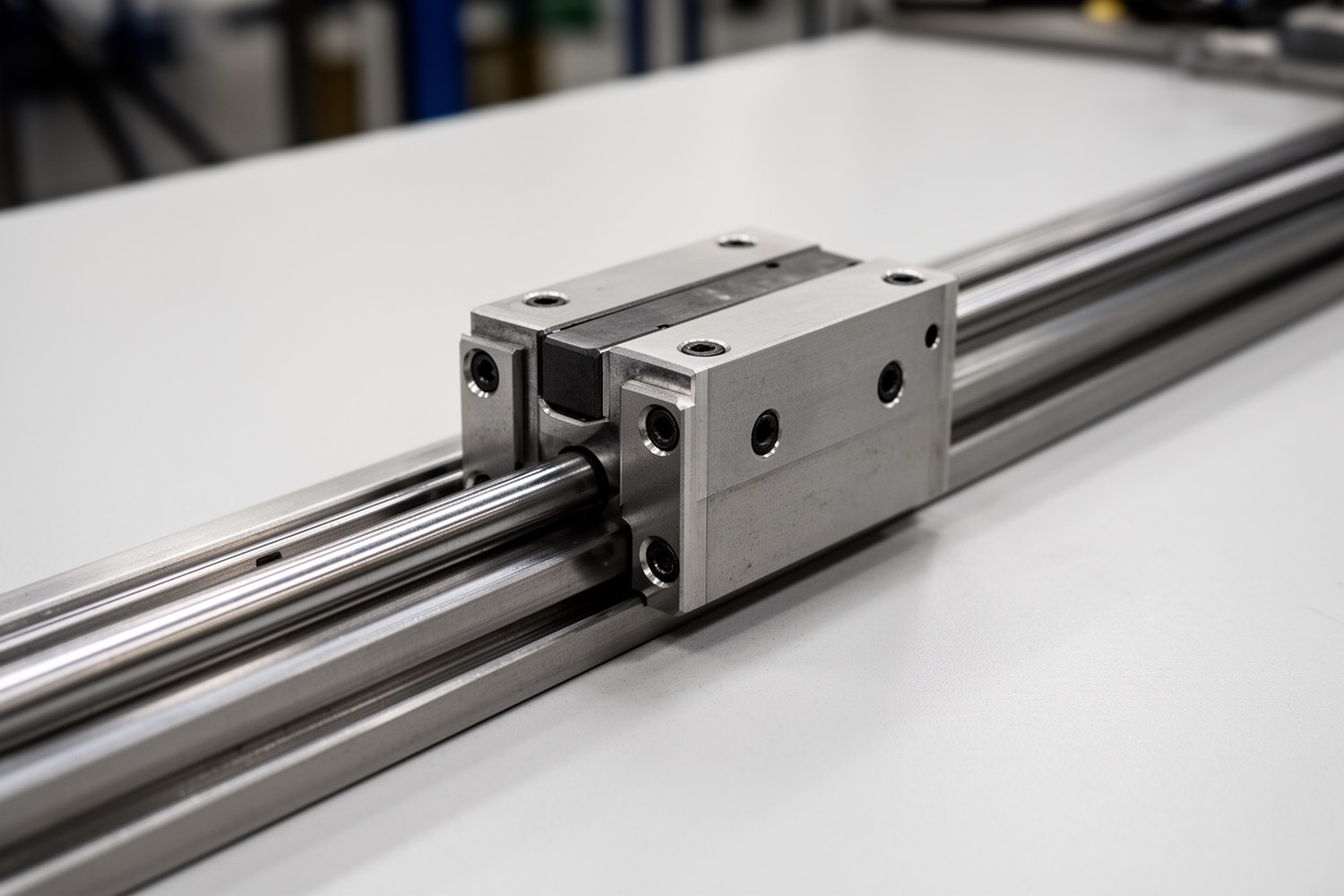

Демпфирующей кареткой линейной направляющей называют подвижный узел, в котором часть энергии колебаний рассеивается за счет специальных элементов, материалов или контактных зон. Такие каретки применяют в направляющих системах станочного оборудования, координатных приводах, робототехнике и автоматизированных установках, где вибрация влияет на качество поверхности, шум, ресурс и устойчивость перемещения.
- Демпфирующие каретки встречаются как специальные исполнения, дополнительные опции или отдельные конструктивные решения; не у каждого производителя это типовая каталожная категория.
- Демпфирование вибрации не равно увеличению жесткости: жесткость ограничивает перемещение под нагрузкой, а демпфирование рассеивает энергию колебаний.
- Предварительный натяг убирает зазоры и повышает жесткость, но сам по себе не является демпфером и может увеличить трение.
- Виброизоляция снижает передачу колебаний между узлами, а демпфирующая каретка работает внутри самой направляющей системы.
- Точность позиционирования оценивают отдельно от плавности хода, уровня шума и амплитуды вибрации.
Назначение демпфирующих кареток
Каретки с демпфирующими элементами используют в узлах, где обычная линейная направляющая обеспечивает требуемую грузоподъемность и точность, но динамика системы остается неудовлетворительной. Типичные признаки: дрожание при резании, повышенный акустический шум, следы вибрации на обработанной поверхности, нестабильная работа на малых скоростях или выраженный пик в спектре ускорений.
В инженерном смысле демпфирование полезно не тем, что «устраняет вибрацию», а тем, что уменьшает добротность колебательной системы. Добротность показывает, насколько долго система сохраняет энергию колебаний: чем она выше, тем сильнее и дольше может проявляться резонанс.
Когда применять демпфирующую каретку
Демпфирующая каретка оправдана после базовой диагностики, когда подтверждено, что геометрия монтажа, смазка, преднатяг, типоразмер и привод не являются основной причиной проблемы. Частый сценарий: резонансный или шумовой пик сохраняется при исправной механике и повторяется в рабочем режиме.
- есть измеримый рост вибрации на определенной частоте или в узком диапазоне частот;
- стандартная каретка по нагрузке подходит, но динамическая устойчивость узла недостаточна;
- качество обработки, шум или ресурс ограничиваются колебаниями, а не статической жесткостью;
- эффект можно проверить измерениями до и после изменения узла.
Когда демпфирующая каретка не нужна
Если вибрация исчезает после настройки сервопривода, замены смазки, очистки дорожек, выверки рельсов или усиления основания, установка демпфирующей каретки обычно не является первым решением. В таких случаях правильнее устранить первопричину, а не добавлять элемент, который только меняет динамическую реакцию системы.
Откуда возникает вибрация в линейных направляющих
Вибрация редко имеет одну причину. В линейных направляющих она может появляться из-за технологической нагрузки, привода, трения, монтажа, загрязнения или недостаточной жесткости несущей конструкции. Поэтому демпфирующие каретки линейных направляющих рассматривают как часть системы, а не как универсальную замену диагностике.
| Источник вибрации | Как проявляется | Что проверяют до выбора каретки |
|---|---|---|
| Силы резания или внешняя технологическая нагрузка | Колебания в рабочем режиме, следы на поверхности, рост шума | Режим обработки, жесткость инструмента, крепление детали, собственные частоты узла |
| Ускорения и торможения оси | Колебания после разгона, перерегулирование, дрожание при смене направления | Профиль движения, настройки сервопривода, массу перемещаемого узла |
| Зазоры, неправильный преднатяг | Стук, микроперемещения, нестабильная повторяемость | Класс преднатяга, фактическую нагрузку, моментные нагрузки |
| Stick-slip на малых скоростях | Рывки, неравномерный ход, периодическое срывание движения | Смазку, скорость, состояние дорожек качения, работу привода |
| Дисбаланс, биение или ошибка передачи | Периодическая вибрация на частотах вращения | Муфты, винт, ремень, подшипники, соосность привода |
| Загрязнение и дефекты смазки | Шум, локальные удары, рост сопротивления движению | Уплотнения, чистоту дорожек, тип и периодичность смазки |
| Резонанс основания или портала | Резкий рост амплитуды в узком диапазоне частот | Жесткость рамы, крепеж, массу узла, спектр вибрации |
Диагностические признаки неисправностей
| Признак | Вероятная причина | Проверка |
|---|---|---|
| Узкий высокий пик в спектре | Резонанс рамы, портала, плиты или привода | Сравнить частоту пика с режимами движения и собственными частотами узла |
| Рывки на малой скорости | Stick-slip, неподходящая смазка, неверные настройки сервопривода | Изменить скорость, проверить смазку, контур управления и равномерность хода |
| Локальные удары при перемещении | Загрязнение, повреждение дорожек, дефект тел качения | Осмотреть рельс, уплотнения, смазку и повторяемость удара по координате |
| Рост нагрева и усилия перемещения | Слишком высокий преднатяг, перекос, загрязнение или избыток трения | Проверить монтаж, момент затяжки, параллельность рельсов и класс преднатяга |
| Вибрация на частоте вращения | Биение винта, муфты, ремня, двигателя или подшипника | Сопоставить спектр с частотами вращающихся элементов |
Конструкция и принцип работы
Базовая каретка линейной направляющей включает корпус, каналы рециркуляции шариков или роликов, рабочие дорожки, торцевые крышки, уплотнения и смазочные элементы. Демпфирующие элементы могут располагаться между корпусом каретки и дополнительной контактной вставкой, рядом с уплотнениями, в зоне контакта с рельсом, в промежуточных слоях корпуса или в элементах, которые создают контролируемое сопротивление микроперемещениям.
При колебательном движении часть механической энергии переходит в тепло: за счет внутреннего трения вязкоупругого материала, микроскольжения в контактной зоне, сопротивления вязкой среды или деформации эластомерного элемента. Чем точнее демпфирующий элемент попадает в нужный частотный диапазон, тем заметнее снижение амплитуды на этой частоте.
Демпфирующую каретку не стоит рассматривать как способ компенсировать плохую базовую поверхность, непараллельность рельсов, слабую раму, перегрузку или неверный типоразмер направляющей. Эти ошибки сначала устраняют конструктивно и монтажно.
Конструкция каретки

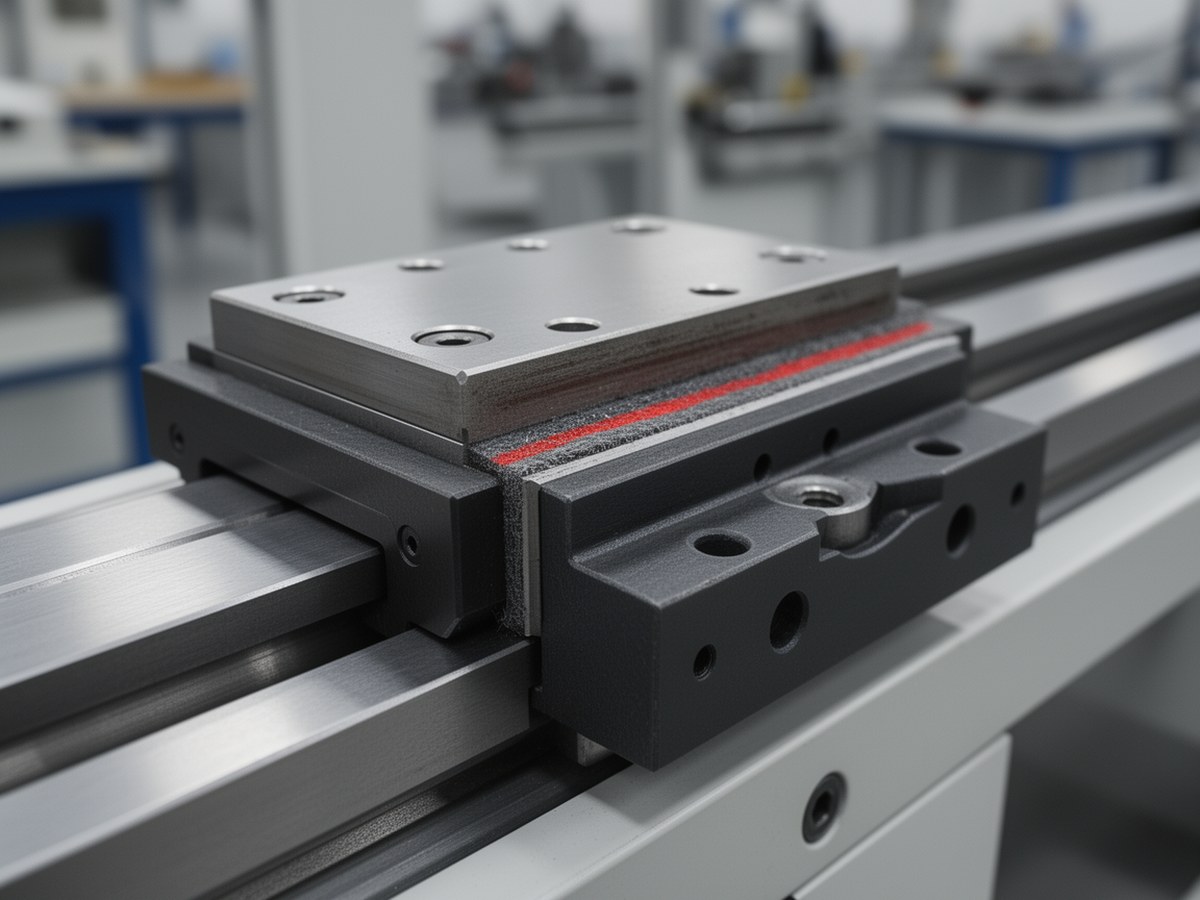

Схема помогает показать рельс, корпус, тела качения, уплотнения и возможные зоны размещения демпфирующих элементов.
Типы демпфирующих решений
В каретках применяют несколько подходов к демпфированию. На практике они могут сочетаться: например, вязкоупругий элемент дополняется специальным уплотнением, а конструкция корпуса меняет распределение контактных напряжений.
| Тип решения | Принцип | Особенности | Ограничения |
|---|---|---|---|
| Эластомерные вставки | Рассеивание энергии при циклической деформации | Простая конструкция, заметный эффект в выбранном диапазоне частот | Чувствительность к температуре, старению, маслам и агрессивной среде |
| Вязкоупругие элементы | Сочетание упругой деформации и внутренних потерь | Подходят для снижения резонансных пиков и шума | Свойства зависят от частоты и температуры |
| Фрикционные элементы | Поглощение энергии за счет контролируемого трения | Могут работать при небольших перемещениях и микроколебаниях | Повышают сопротивление движению, требуют стабильного контакта |
| Демпфирующие покрытия | Локальное рассеивание энергии в покрытии или промежуточном слое | Могут быть полезны при ограниченном месте в узле | Требуют оценки износа, адгезии и совместимости со смазкой |
| Специальные уплотнения | Дополнительное сопротивление и защита от загрязнений | Одновременно влияют на чистоту дорожек и уровень шума | Могут увеличить силу трения и нагрев при высокой скорости |
| Дополнительные контактные зоны | Перераспределение нагрузки и микродемпфирование в контактах | Полезны для динамически нагруженных направляющих систем | Нужен точный расчет контактов и контроль преднатяга |
Фрикционные решения требуют особой осторожности. Увеличение трения не всегда допустимо для точных сервоприводов, особенно при малых скоростях, частых реверсах и малых перемещениях, где дополнительное сопротивление может ухудшить плавность и настройку контура позиционирования.
Материалы демпфирующих элементов
Материал выбирают по рабочей температуре, частотному диапазону, химической стойкости и совместимости со смазкой. Универсального материала нет: элемент, хорошо работающий при комнатной температуре, может потерять свойства при нагреве, контакте с СОЖ или длительной циклической нагрузке.
| Материал или слой | Где применим | Основные ограничения |
|---|---|---|
| Эластомеры | Вставки, уплотнения, промежуточные элементы | Старение, температурная зависимость, чувствительность к маслам и химии |
| Вязкоупругие полимеры | Слои для снижения резонансных пиков и шума | Сильная зависимость свойств от частоты, температуры и длительности нагрузки |
| Полимерные покрытия | Локальные контактные или защитные зоны | Износ, адгезия к основанию, совместимость со смазочными материалами |
| Фрикционные материалы | Контролируемое сопротивление микроперемещениям | Износ, стабильность трения, риск ухудшения малоскоростного хода |
| Комбинированные элементы | Узлы с несколькими источниками колебаний | Сложнее расчет, обслуживание и подтверждение стабильности свойств |
Влияние на точность, ресурс и динамику
При корректном подборе демпфирующая каретка может уменьшить амплитуду вынужденных колебаний, снизить шум и сделать движение более устойчивым в проблемном диапазоне частот. Это полезно для станков, измерительных осей, высокоскоростных порталов и приводов, где вибрация ограничивает производительность сильнее, чем статическая грузоподъемность.
При этом демпфирование не всегда улучшает все параметры одновременно. Дополнительные элементы могут увеличить сопротивление движению, изменить тепловой режим, усложнить обслуживание или повлиять на плавность на малых скоростях. Для прецизионных осей проверяют не только снижение вибрации, но и повторяемость, ошибку позиционирования, нагрев каретки и стабильность смазочной пленки.
Совместимость с приводом и управлением
Дополнительное сопротивление в каретке меняет механическую нагрузку, которую видит привод. В сервосистемах это может потребовать корректировки коэффициентов регулирования, ограничения ускорений или проверки работы при реверсе. Особенно чувствительны оси с малой массой, высокой точностью позиционирования и частыми короткими перемещениями.
Если демпфирующий элемент повышает силу трения, контур управления может начать компенсировать ее рывками или повышенным током двигателя. Поэтому после замены каретки контролируют ошибку слежения, ток привода, нагрев, повторяемость и устойчивость движения на минимальных рабочих скоростях.
Стандартная каретка
Оптимальна, когда вибрация контролируется жесткостью конструкции, точным монтажом, правильным преднатягом и настройкой привода. Обычно проще в обслуживании и предсказуемее по сопротивлению движению.
Демпфирующая каретка
Имеет смысл, если после устранения монтажных и приводных причин остается выраженная динамическая проблема: резонанс, шум, вибрация при нагрузке или нестабильность в заданном режиме.
Ограничения применения
Главное ограничение состоит в том, что демпфирование работает с колебаниями, но не устраняет первопричину геометрических ошибок. Если рельсы установлены с перекосом, база имеет недопустимую неплоскостность, крепеж затянут неравномерно или каретка перегружена моментом, демпфирующий элемент может только замаскировать часть симптомов.
- Перекос и непараллельность рельсов повышают внутренние напряжения и износ.
- Недостаточная жесткость основания смещает собственные частоты и усиливает резонанс.
- Слишком высокий преднатяг увеличивает трение, нагрев и чувствительность к монтажу.
- Недостаточная смазка вызывает шум, рост сопротивления и повреждение дорожек.
- Загрязнение меняет контактные условия и может создать ударные нагрузки.
- Неверный типоразмер не компенсируется демпфирующими вставками.
Расчетные ориентиры
Расчет вибрации линейных направляющих на предварительном этапе часто сводят к упрощенной модели с одной степенью свободы. Она не заменяет расчет направляющей системы в сборе, но помогает понять связь массы, жесткости, демпфирования и частоты возбуждения.
В реальном узле параметры m, k и c обычно являются эквивалентными. Они зависят от направления колебаний, точки приложения нагрузки, положения каретки на рельсе, жесткости основания, крепления рельсов и граничных условий всей машины.
ωn = √(k / m)
где ωn обозначает собственную круговую частоту, рад/с; k обозначает эквивалентную жесткость, Н/м; m обозначает приведенную массу, кг.
ζ = c / (2 · √(k · m))
где ζ обозначает безразмерный коэффициент демпфирования; c обозначает эквивалентный коэффициент демпфирования, Н·с/м.
δ = ln(x1 / x2)
где δ обозначает логарифмический декремент затухания; x1 и x2 обозначают соседние амплитуды свободных затухающих колебаний.
R = (Aдо − Aпосле) / Aдо · 100%
где R обозначает сравнительное снижение по выбранной метрике; Aдо и Aпосле обозначают амплитуду, RMS-ускорение или спектральную составляющую при одинаковом режиме испытаний.
Формулу R применяют только при Aдо > 0. Сравниваемая метрика должна быть одной и той же: например RMS-ускорение в заданном диапазоне частот, амплитуда на конкретной частоте или уровень виброскорости в одинаковой точке измерения.
Проценты снижения вибрации имеют смысл только вместе с методикой: точкой установки датчика, частотой или диапазоном частот, нагрузкой, скоростью, температурой, состоянием смазки и одинаковыми режимами до и после изменения узла.
Измерение вибрации и проверка эффективности
Практическая проверка начинается с измерений, а не с замены каретки. Акселерометр устанавливают на корпус каретки, подвижную плиту, раму рядом с рельсом или приводной узел. Выбор точки зависит от того, какую часть системы нужно оценить. Затем сравнивают RMS-ускорение, амплитуду перемещения или спектральные пики в одинаковых режимах движения.
Для станочного оборудования отдельно фиксируют режим резания, подачу, обороты, массу заготовки, состояние инструмента, температуру и смазку. Если условия до и после отличаются, результат нельзя напрямую относить только к демпфирующей каретке.
Полезно измерять не только общий уровень вибрации, но и спектр. Узкий высокий пик часто указывает на резонанс. Частота, связанная с вращением винта, муфты или двигателя, может указывать на привод. Нестабильные низкочастотные рывки при малой скорости чаще связаны с трением, смазкой или настройкой сервосистемы.
Критерии выбора
Выбор демпфирующей каретки выполняют после проверки базовой геометрии, нагрузки и режима работы. Важны не только номинальная грузоподъемность и совместимость с рельсом, но и динамические параметры узла.
| Параметр | Почему важен | Практическое замечание |
|---|---|---|
| Нагрузка и момент | Определяют контактные напряжения и ресурс | Учитывают статическую, динамическую и моментную нагрузку |
| Скорость и ускорение | Влияют на нагрев, сопротивление движению и возбуждение колебаний | Проверяют профиль разгона и торможения, а не только максимальную скорость |
| Температура | Меняет свойства эластомеров и вязкоупругих материалов | Нужен рабочий диапазон с запасом по реальным условиям |
| Среда | Пыль, СОЖ, масло и абразив влияют на уплотнения и материалы | Оценивают совместимость демпфирующих элементов со смазкой и загрязнениями |
| Точность | Связана с классом направляющей, монтажом и преднатягом | Демпфирование не заменяет точную базу и выверку рельсов |
| Привод и управление | Дополнительное трение влияет на серворегулирование | Проверяют ток двигателя, ошибку слежения, реверс и малые скорости |
| Обслуживание | Определяет стабильность свойств во времени | Учитывают доступ к смазке, контроль износа и регламент замены |
Типовые области применения
Демпфирующие каретки линейных направляющих применяют в фрезерных и шлифовальных станках, где колебания отражаются на качестве поверхности; в портальных системах, где важна устойчивость после разгона и торможения; в измерительных осях, где вибрация мешает повторяемости; в роботизированных модулях и автоматических линиях, где снижение шума и ударных нагрузок повышает стабильность цикла.
Наиболее оправданы они там, где снижение вибрации в направляющих системах подтверждается измерениями и связано с качеством процесса: чистотой поверхности, стабильностью траектории, уровнем шума или ресурсом контактных пар.
Смежные темы для проверки узла
Перед выбором демпфирующей каретки обычно рассматривают устройство линейных направляющих, предварительный натяг, монтаж рельсов, расчет жесткости и вибродиагностику. Эти темы помогают отделить динамическую проблему от ошибок геометрии, смазки, нагрузки или управления приводом.
В ответственных узлах решение проверяют на собранной машине. Даже корректно выбранная каретка может дать слабый эффект, если основная причина находится в приводе, фундаменте, инструменте или режиме управления осью.
