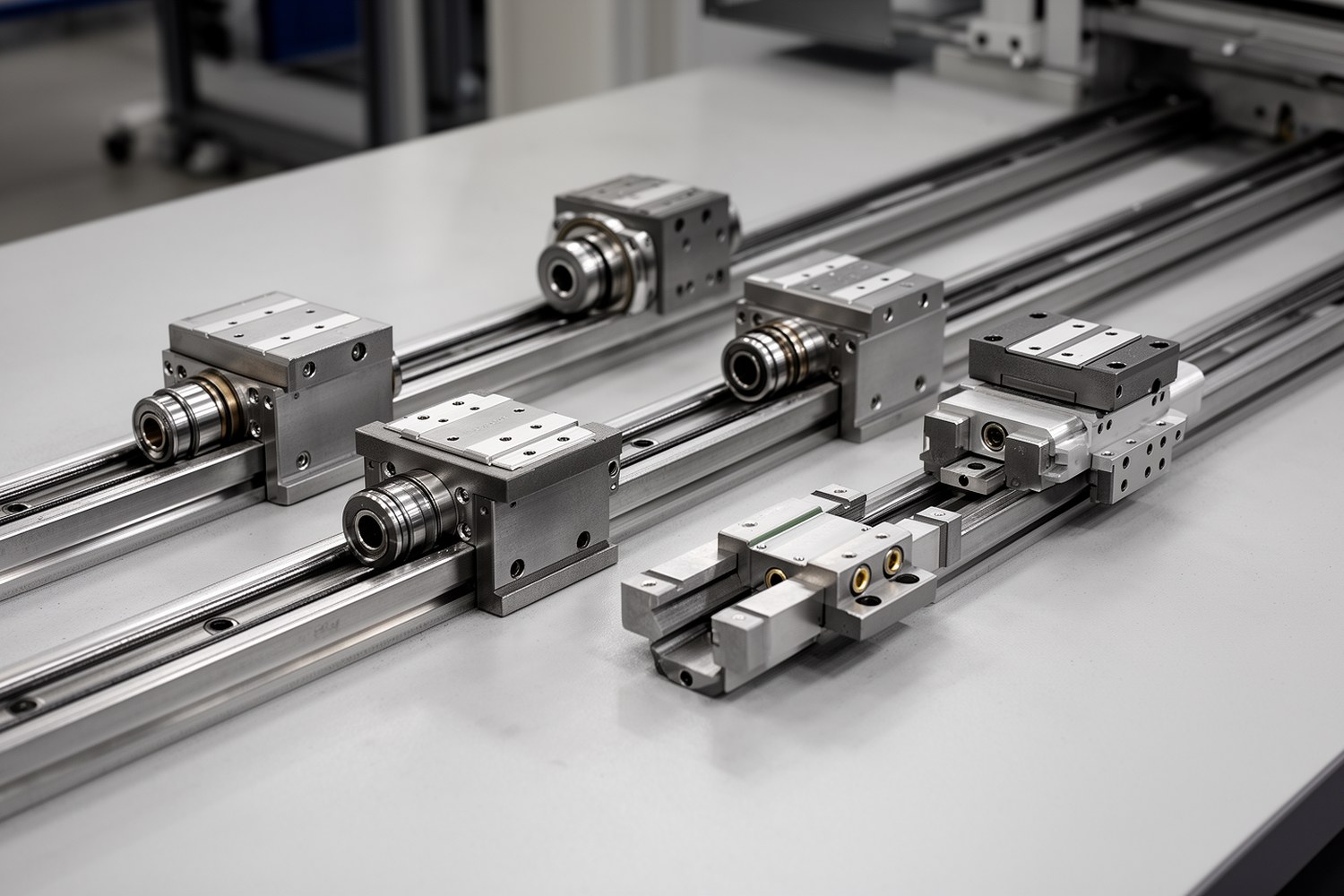

Каретка линейной направляющей представляет собой подвижный блок, который перемещается по рельсу через тела качения и передает нагрузку от узла машины на основание. От конструкции каретки зависят жесткость, плавность перемещения, допустимые моменты, чувствительность к монтажу и расчетный срок службы. Шариковая, роликовая или перекрестно-роликовая схема сама по себе не гарантирует точность: результат задается сочетанием класса точности, преднатяга, качества рельса, основания, смазки и условий эксплуатации.
- Шариковые каретки используют точечный контакт шариков с дорожками качения и хорошо работают в быстрых механизмах с умеренной нагрузкой.
- Роликовые каретки имеют линейный контакт роликов с дорожками, поэтому дают более высокую жесткость и грузоподъемность.
- Перекрестно-роликовые направляющие и столы относятся к специализированным прецизионным узлам для разнонаправленных нагрузок.
- Долговечность зависит от эквивалентной динамической нагрузки, преднатяга, смазки, загрязнений, ударов, вибраций и коротких реверсивных ходов.
Что определяет каретка в линейной направляющей
В профильной рельсовой направляющей каретка удерживает подвижный узел, воспринимает вертикальные и боковые силы, сопротивляется моментам, сохраняет прямолинейность движения и снижает трение по сравнению со скольжением. Внутри блока шарики или ролики циркулируют по замкнутым каналам. В перекрестно-роликовых узлах ролики работают по другой схеме и чередуются по ориентации.
Для инженера важна не только номинальная грузоподъемность. Нужно понимать, как направляющая деформируется под нагрузкой, насколько стабильно ведет себя при реверсе, как реагирует на перекос рельсов и какой ресурс даст при реальном цикле работы. Поэтому каретки линейных направляющих выбирают вместе с рельсом, основанием, схемой крепления и режимом обслуживания.
Основные типы кареток
Шариковые каретки
В шариковых каретках тела качения имеют точечный контакт с дорожками. Это снижает сопротивление движению и помогает получить плавный ход при умеренных нагрузках. Шариковые линейные направляющие часто применяют в портальных механизмах, легких станках, автоматике, измерительных столах и подающих устройствах.
Роликовые каретки
Роликовые каретки используют цилиндрические ролики с линейным контактом. Площадь контакта больше, чем у шариков, поэтому при сопоставимом типоразмере можно получить более высокую жесткость и лучшую работу под моментными нагрузками. Роликовые линейные направляющие особенно требовательны к качеству основания, параллельности рельсов и смазке.
Перекрестные ролики
Перекрестные ролики чаще встречаются не в стандартных профильных каретках, а в перекрестно-роликовых направляющих, салазках и координатных столах. Ролики расположены с чередованием ориентации, поэтому узел воспринимает нагрузки в разных направлениях при малой высоте конструкции. Это отдельный класс компактных прецизионных решений, а не третий универсальный тип профильной рельсовой каретки.

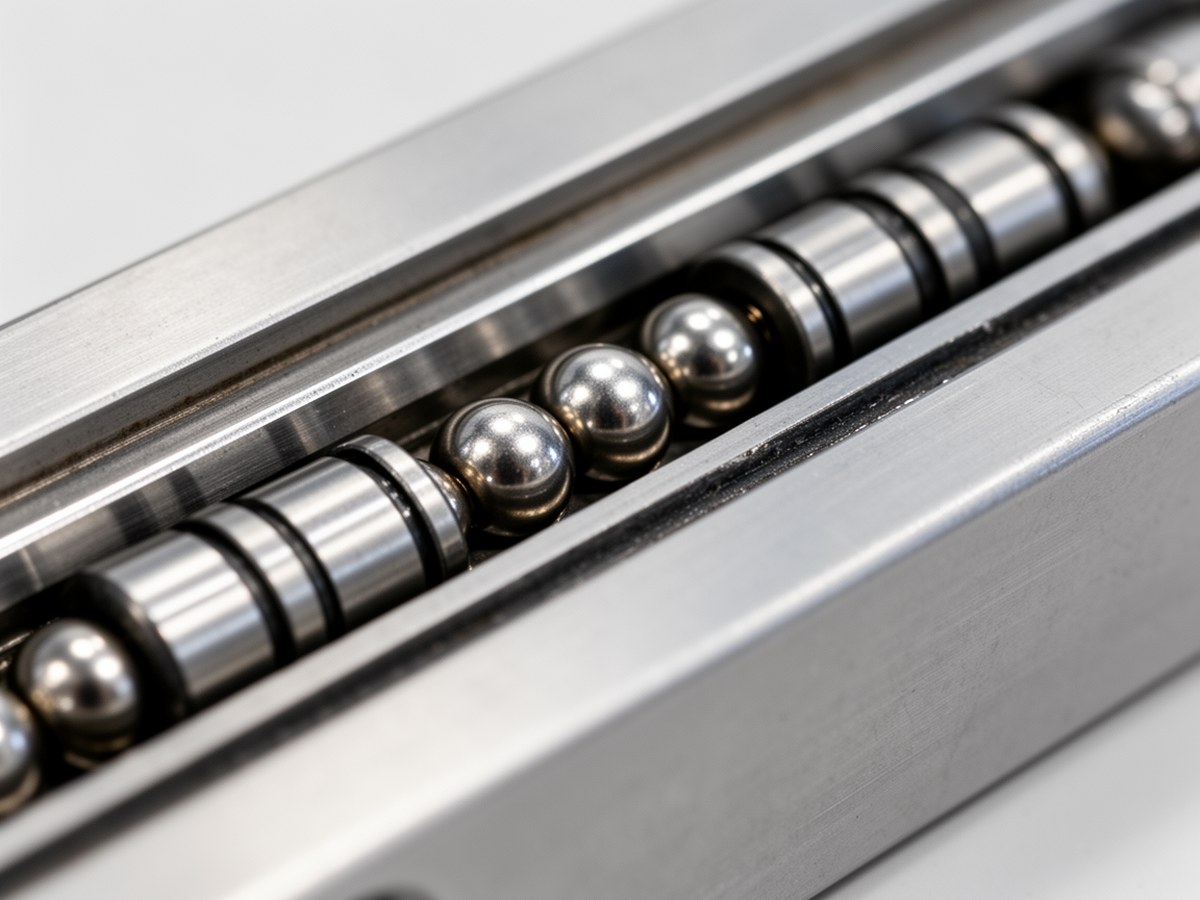

Тела качения и контакт
Изображение уместно после объяснения шариковых, роликовых и перекрестно-роликовых конструкций.
Точность, повторяемость и жесткость под нагрузкой
Точность позиционирования показывает, насколько близко ось приходит в заданную координату. Повторяемость описывает, насколько стабильно она возвращается в одну и ту же точку при одинаковом цикле. Жесткость под нагрузкой показывает, насколько каретка, рельс и основание смещаются при действии силы или момента.
Эти характеристики связаны, но не совпадают. Узел может хорошо повторять положение без нагрузки, но заметно смещаться при резании, прессовании или разгоне тяжелого портала. Поэтому при выборе проверяют не только класс точности, но и деформацию под рабочей нагрузкой, преднатяг, схему установки и жесткость основания.
Влияние типа каретки на точность и жесткость
Шариковая каретка обычно дает более мягкий контакт и низкое трение, однако при больших нагрузках ее упругая деформация может быть выше. Роликовая каретка жестче за счет линейного контакта, поэтому лучше удерживает положение при силовой обработке, тяжелых порталах и высоких моментах. Перекрестные ролики полезны там, где компактный узел должен воспринимать разнонаправленные силы без сложной опорной схемы.
Фактическая точность зависит от класса точности рельса и каретки, преднатяга, прямолинейности рельса, плоскостности основания, параллельности двух рельсов, жесткости станины, момента затяжки крепежа и температурного режима. Даже жесткая роликовая направляющая может работать хуже расчетного уровня, если установлена на волнистую поверхность или зажата перекосом.
Численные обещания точности в микронах без указания серии, класса точности, преднатяга, длины рельса, метода измерения и схемы монтажа некорректны. Эти параметры нужно брать из документации производителя и проверять в контексте конкретного узла.
Влияние на ресурс и долговечность
Срок службы связан с усталостным разрушением дорожек и тел качения, износом, потерей смазочной пленки, загрязнением и перегрузками. Роликовое исполнение часто имеет преимущество при высоких нагрузках за счет меньших контактных напряжений, но это преимущество исчезает при неправильном преднатяге, ударных нагрузках без запаса или недостаточной смазке.
Шариковые каретки лучше подходят для высоких скоростей и обычно имеют меньший момент сопротивления. При ударах, вибрации и больших моментах их ресурс может быстро снижаться. Перекрестно-роликовые узлы чувствительны к чистоте, геометрии посадочных поверхностей и равномерности нагрузки; их применяют там, где оправданы точность и компактность, а монтаж можно выполнить достаточно аккуратно.
| Фактор | Как влияет на срок службы | Что учитывать |
|---|---|---|
| Эквивалентная динамическая нагрузка P | Рост P резко снижает расчетный ресурс L10 | Силы, моменты, ускорения, распределение нагрузки по кареткам |
| Статическая грузоподъемность C0 | Недостаточный запас приводит к остаточным деформациям дорожек | Пиковые нагрузки, аварийные остановы, удары, зажимы |
| Смазка | Недостаток смазки ускоряет износ и повышает нагрев | Тип смазки, интервал подачи, совместимость с уплотнениями |
| Загрязнение | Абразивные частицы повреждают дорожки и тела качения | Скребки, уплотнения, кожухи, расположение направляющих |
| Короткий ход | Смазка может не распределяться по всей зоне контакта | Минимальный ход, реверсы, дополнительная смазка или сервисные проходы |
| Температура и вибрации | Меняют вязкость смазки и усиливают усталостные процессы | Рабочий диапазон, нагрев от привода, вибрационный фон |
Предварительный натяг
Преднатяг каретки представляет собой контролируемое внутреннее усилие, которое уменьшает зазоры и повышает жесткость. Он помогает снизить люфт, улучшить повторяемость и уменьшить упругие смещения при смене направления нагрузки. Для станков, измерительных осей и жестких портальных систем это часто критично.
Преднатяг, однако, не дает преимущества без издержек. Чем выше натяг, тем больше трение, тепловыделение, чувствительность к перекосу и требования к точности монтажа. Чрезмерный натяг может уменьшить ресурс, особенно при высоких скоростях, загрязнении или недостаточной смазке.
| Уровень преднатяга | Плюсы | Ограничения | Типичные задачи |
|---|---|---|---|
| Малый или нулевой | Низкое трение, плавный ход, меньший нагрев | Ниже жесткость, возможна чувствительность к смене направления нагрузки | Легкая автоматика, подающие механизмы, скоростные оси |
| Средний | Баланс жесткости, ресурса и сопротивления движению | Требует аккуратного монтажа и контроля смазки | Станки общего назначения, порталы, промышленные оси |
| Высокий | Меньше микроперемещений, выше жесткость в пределах выбранной серии | Больше трение и нагрев, выше риск снижения ресурса при перекосе | Прецизионная обработка, измерительные и силовые узлы |
Монтажные факторы
Монтаж часто сильнее влияет на фактическую точность, чем выбор между шариками и роликами. Основание должно иметь достаточную плоскостность и жесткость, а базовые поверхности должны задавать положение рельса без принудительного изгиба. Если два рельса установлены непараллельно, каретки работают с внутренними напряжениями: растет сопротивление ходу, появляется нагрев, ускоряется износ и ухудшается повторяемость.
Важны последовательность затяжки, момент затяжки крепежа, чистота посадочных поверхностей, отсутствие заусенцев, правильное прижатие к базовой кромке и проверка индикатором после установки. Для роликовых и перекрестно-роликовых решений требования обычно строже, потому что жесткий контакт хуже компенсирует геометрические ошибки.
Если направляющая работает туго уже при ручном перемещении без рабочей нагрузки, проблему нельзя считать нормальной притиркой. Нужно проверять перекос, загрязнение, повреждения дорожек, ошибку базирования и соответствие преднатяга условиям монтажа.
Сравнение типов кареток
| Критерий | Шариковые каретки | Роликовые каретки | Перекрестные ролики |
|---|---|---|---|
| Тип контакта | Точечный контакт шариков с дорожками | Линейный контакт цилиндрических роликов | Линейный контакт роликов с чередованием ориентации |
| Жесткость | Достаточная для легких и средних нагрузок | Высокая при силовых и моментных нагрузках | Высокая в компактных прецизионных узлах |
| Плавность и скорость | Хорошая плавность, удобны для быстрых перемещений | Ход может быть менее легким, особенно при высоком преднатяге | Подходят для точных перемещений, но не всегда для высоких скоростей |
| Чувствительность к монтажу | Средняя, хотя перекос также снижает ресурс | Повышенная из-за жесткого линейного контакта | Высокая, особенно к плоскостности и загрязнениям |
| Устойчивость к моментам | Зависит от типоразмера, длины каретки и схемы установки | Обычно выше при сопоставимом габарите | Хорошая для разнонаправленных нагрузок в малом объеме |
| Обслуживание и защита | Нужны штатная смазка и защита от абразива | Особенно важны смазка, чистота и контроль перекоса | Требуют чистой среды, точного монтажа и аккуратного сервиса |
| Типовые применения | Автоматика, легкие порталы, подача, перемещение датчиков | Станки, тяжелые порталы, прессовое и обрабатывающее оборудование | Координатные столы, оптика, измерительные и прецизионные механизмы |
Расчет ресурса линейной направляющей
Расчет ресурса нужен для первичного сравнения вариантов, но не заменяет каталожный подбор. Динамическую грузоподъемность C, статическую грузоподъемность C0, допустимые моменты Ma, Mb, Mc, коэффициенты условий работы, классы точности и ограничения по смазке берут из документации конкретного производителя. Направления моментов и правила их сложения также зависят от принятой схемы обозначений.
L10 = (C / P)3 × Lb
L10 означает расчетный номинальный ресурс для шариковых направляющих. C обозначает динамическую грузоподъемность. P обозначает эквивалентную динамическую нагрузку. Lb обозначает базовую дистанцию, принятую в каталожной методике производителя. В ряде каталогов используют 50 км, но это не универсальное правило для всех серий и стандартов.
L10 = (C / P)10/3 × Lb
Это справочная зависимость для роликовых направляющих. Показатель степени отличается из-за характера контакта и усталостной модели. Базовая дистанция, поправочные коэффициенты и ограничения должны соответствовать каталогу выбранной серии.
L10h = (L10 × 1000) / (2 × s × n × 60)
Так пробег переводят в часы работы. s обозначает длину хода в метрах. n обозначает число двойных ходов в минуту. Для переменного цикла расчет уточняют по реальным участкам нагрузки и скорости.
Sdyn = C / P, S0 = C0 / P0
Это упрощенная проверка запаса по динамической и статической нагрузке. Минимально допустимые значения запаса зависят от назначения узла, ударности режима и требований производителя.
L10 показывает расчетный номинальный ресурс, который с заданной вероятностью выдерживает группа одинаковых направляющих при нормированных условиях. Он не равен гарантированному сроку службы конкретной каретки. Реальный ресурс может быть меньше из-за загрязнения, ошибок монтажа, недостатка смазки, ударов, вибраций, высокой температуры или чрезмерного преднатяга.
Эквивалентная динамическая нагрузка P должна учитывать не только вес узла, но и ускорения, торможения, боковые силы, моменты Ma, Mb, Mc, неравномерное распределение нагрузки между каретками и коэффициенты условий эксплуатации. При ударах, загрязнении, вибрациях и высокой температуре расчет корректируют по каталожной методике.
Защита и обслуживание
Даже правильно выбранная каретка быстро теряет ресурс, если дорожки качения получают абразивную пыль, стружку или влагу. Для загрязненной среды проверяют совместимость уплотнений, торцевых скребков, защитных кожухов, гофрированных чехлов и системы смазки с выбранной серией направляющей.
При коротком ходе нужно убедиться, что смазка проходит через рабочую зону контакта. Если блок постоянно реверсирует на малом участке, производитель может требовать более частой подачи смазки, специальные смазочные материалы или сервисные перемещения на больший ход.
Алгоритм выбора
- Определить силы и моменты: массу, ускорения, центр тяжести, внешние силы резания или прессования, пиковые нагрузки и аварийные режимы.
- Выбрать схему установки: один рельс или два рельса, число кареток, расстояние между ними, опорные базы и жесткость основания.
- Оценить требуемую жесткость. Если критичны прогибы под нагрузкой и виброустойчивость, рассмотреть роликовые каретки или перекрестно-роликовую схему.
- Проверить точность: класс точности, преднатяг, прямолинейность рельса, повторяемость, температурную стабильность и возможности измерения после монтажа.
- Проверить скорость и ход. Шариковые каретки часто удобнее для быстрых осей, а короткий ход требует отдельного внимания к смазке.
- Оценить среду: пыль, стружку, абразив, влагу, температуру, наличие защит и доступность обслуживания.
- Проверить совместимость уплотнений, скребков, кожухов и смазочных каналов с условиями эксплуатации.
- Рассчитать ресурс по C, P и коэффициентам производителя, затем проверить статический запас по C0 и допустимым моментам.
- Сверить монтажные возможности: плоскостность основания, базовые кромки, момент затяжки, доступ к смазке и защите.
Типовые ошибки
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Выбор только по вертикальной нагрузке | Недооценка моментов и перекосов, преждевременный износ | Считать нагрузки по всем направлениям и проверять Ma, Mb, Mc |
| Чрезмерный преднатяг | Рост трения, нагрева и чувствительности к монтажу | Выбирать натяг по задаче, а не как универсальное улучшение |
| Непараллельные рельсы | Тугой ход, шум, перегрев, снижение ресурса | Контролировать базовые поверхности и последовательность затяжки |
| Работа без защиты от загрязнений | Повреждение дорожек и тел качения | Использовать уплотнения, скребки, кожухи и регулярную очистку |
| Игнорирование короткого хода | Нарушение распределения смазки в зоне контакта | Уточнять режим смазки и предусматривать сервисные перемещения |
| Подмена расчета общим сравнением типов | Неверный запас по ресурсу и статике | Использовать каталожные C, C0, P, моменты и коэффициенты условий работы |
Краткий вывод
- Шариковую каретку выбирают для быстрых, плавных и умеренно нагруженных осей, где важны низкое трение и простое обслуживание.
- Роликовую каретку выбирают для высокой жесткости, больших моментов, силовой обработки и тяжелых портальных систем.
- Перекрестно-роликовую направляющую выбирают для компактных прецизионных узлов с разнонаправленными нагрузками, ограниченным ходом и аккуратным монтажом.
- Итоговый срок службы и точность определяются не названием типа, а расчетом, преднатягом, геометрией установки, смазкой, защитой и условиями эксплуатации.
