Фланцевая каретка линейной направляющей это блок профильной рельсовой системы с расширенным монтажным фланцем для крепления подвижного узла. Такая каретка с фланцем для профильной направляющей применяется, когда на узел действует не только вертикальная нагрузка, но и боковые или опрокидывающие моменты: например от вынесенного инструмента, консольной плиты, портала или тяжёлого технологического узла.
- Каретка с фланцем даёт широкую опорную площадку и упрощает крепление подвижной плиты.
- Основные параметры подбора: динамическая и статическая грузоподъёмность, моментные нагрузки, преднатяг, класс точности, тип тел качения и условия эксплуатации.
- Ошибки монтажа часто важнее паспортной грузоподъёмности: перекос рельсов, грязная база, неправильная смазка и неравномерная затяжка быстро снижают ресурс.
Что такое фланцевая каретка линейной направляющей
В профильной линейной направляющей рельс задаёт траекторию движения, а каретка перемещается по нему на телах качения. Внутри каретки расположены дорожки качения, шарики или ролики, каналы рециркуляции, торцевые крышки, уплотнения и смазочные каналы. Фланец является частью корпуса или монтажной геометрии каретки: он расширяет площадку крепления и позволяет фиксировать подвижный узел болтами через боковые полки.
Каретку и рельс рассматривают как единую систему. Даже если внешние размеры похожи, разные серии могут отличаться профилем дорожек, контактом тел качения, высотой, преднатягом, уплотнениями и допусками. Поэтому подбор фланцевой каретки для линейной направляющей выполняют по конкретной серии, а не только по ширине рельса.
Фланцевая каретка не является универсальной заменой любой каретки того же типоразмера. Совместимость с рельсом, класс точности, преднатяг и исполнение уплотнений нужно проверять по каталогу производителя.
Чем фланцевая каретка отличается от каретки без фланца
Главное отличие состоит в ширине и схеме крепления. У узкой или прямоугольной каретки без фланца крепёж обычно расположен сверху, а опорная площадка компактнее. У фланцевого исполнения отверстия вынесены шире, поэтому нагрузка от плиты распределяется по большей базе, а узел лучше сопротивляется моментам относительно продольной, поперечной и вертикальной осей.
Каретка с фланцем
Подходит для широкой монтажной плиты, невысокой компоновки, боковых усилий и ситуаций, где нужно жёстко связать каретку с подвижным столом или порталом.
Каретка без фланца
Уместна при ограниченной ширине, креплении сверху, простой нагрузке без выраженных моментов и необходимости сохранить компактность вокруг рельса.
| Критерий | Фланцевая каретка | Каретка без фланца |
|---|---|---|
| Опорная площадка | Широкая, удобна для плит и столов | Уже, удобна в плотной компоновке |
| Крепление | Через фланец, часто с доступом сверху или снизу в зависимости от исполнения | Чаще сверху в корпус каретки |
| Моментные нагрузки | Лучше воспринимаются за счёт широкой базы крепления | Требуют проверки, особенно при консольной нагрузке |
| Габариты по ширине | Больше | Меньше |
| Типичные применения | Столы станков, порталы, линейные модули, оси с вынесенной нагрузкой | Компактные оси, направляющие внутри корпуса, вспомогательные перемещения |

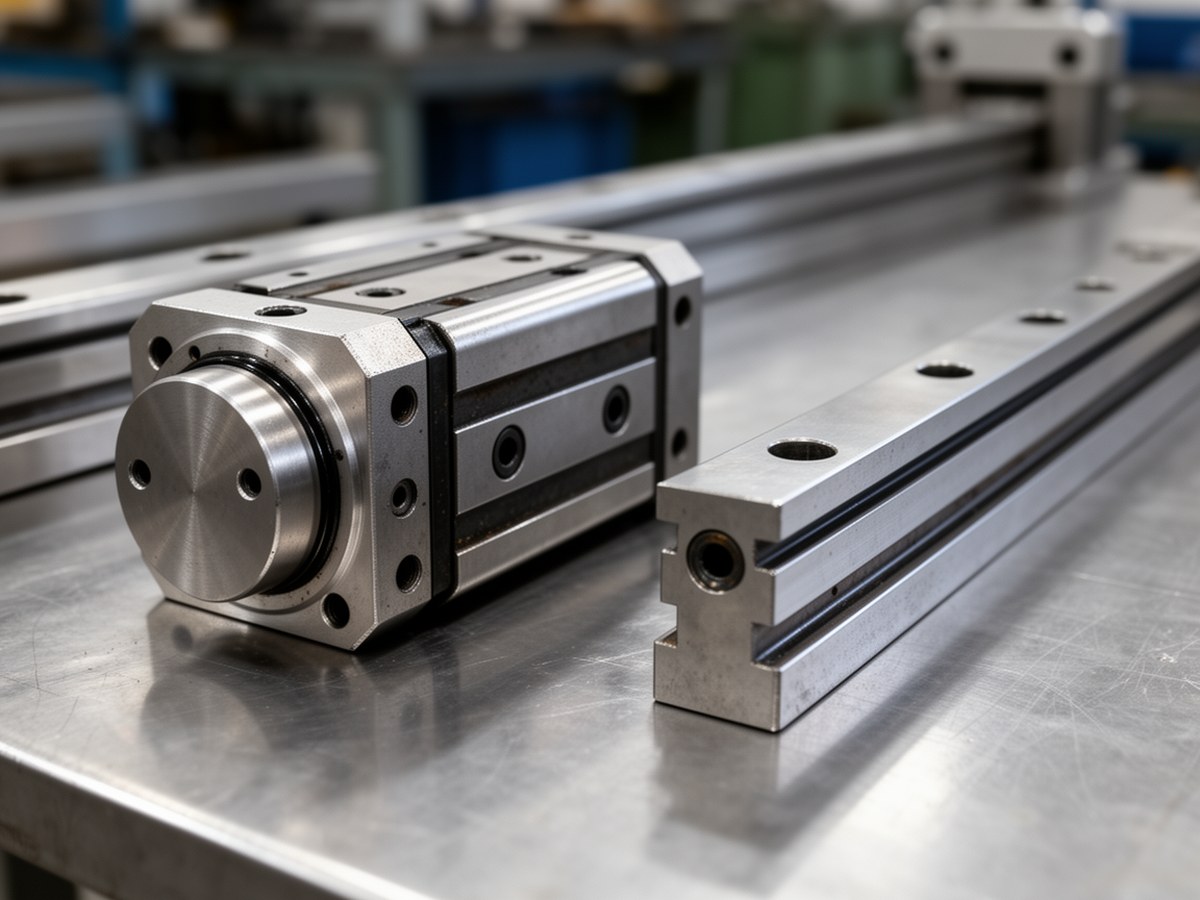

Фланцевая и узкая каретка
Изображение помогает показать разницу в ширине опорной площадки и схеме крепления.
Типы фланцевых кареток по телам качения
Тип тел качения влияет на грузоподъёмность, жёсткость, допустимую скорость, чувствительность к загрязнению и требования к монтажу. В большинстве профильных направляющих применяются шариковые и роликовые каретки. Игольчатые исполнения встречаются значительно реже и обычно относятся не к массовым стандартным профильным системам, а к специализированным компактным или высокожёстким узлам.
| Исполнение | Сильные стороны | Ограничения | Типовые задачи |
|---|---|---|---|
| Шариковая фланцевая каретка | Плавный ход, сравнительно высокая скорость, умеренное трение, широкий выбор типоразмеров | Жёсткость и несущая способность ниже, чем у роликовых исполнений того же класса | Автоматизация, станочные оси средней нагрузки, измерительные и сборочные системы |
| Роликовая фланцевая каретка | Высокая грузоподъёмность, жёсткость, устойчивость к моментам и переменным нагрузкам | Более высокие требования к точности основания и параллельности рельсов | Тяжёлые порталы, металлообработка, прессовое и крупногабаритное оборудование |
| Игольчатая фланцевая каретка | Большая контактная площадь при компактных размерах, высокая жёсткость в специальных узлах | Чувствительность к загрязнению, ограничения по скорости и меньшая доступность серий | Компактные прецизионные механизмы, специальные направляющие узлы |
Когда выбирают каретку с фланцем
Фланцевое исполнение оправдано, когда конструкция выигрывает от широкой базы крепления. Это хорошо видно в осях, где нагрузка приложена с плечом: чем дальше центр массы или рабочая сила от центра каретки, тем выше моментная нагрузка. В таких условиях одна только вертикальная грузоподъёмность не описывает работу узла.
- Подвижная плита шире рельса, и её удобно крепить через фланцевые отверстия.
- На узел действуют боковые, опрокидывающие или переменные моменты.
- Требуется жёсткое крепление без высокой надстройки над кареткой.
- Ось работает в станке, линейном модуле, портальной системе или автоматизированной позиции с повторяемым перемещением.
- Нужно упростить сборку подвижного стола, сохранив доступ к крепежу.
Каретка без фланца часто лучше, если пространство по ширине ограничено, нагрузка близка к центральной, а подвижный узел крепится сверху компактным корпусом. При равных расчётных условиях выбор зависит от компоновки, доступа к крепежу и требований к жёсткости всей сборки.
Основные параметры подбора
Подбор каретки линейной направляющей начинают со схемы работы механизма. Сначала определяют массу подвижного узла, направление рабочих сил, ускорения, плечи приложения нагрузки и число кареток на оси. Затем проверяют грузоподъёмность, моменты, ресурс, преднатяг, точность и условия среды.
| Параметр | Что проверить | Почему это важно |
|---|---|---|
| Нагрузка и её направление | Вертикальная, боковая, продольная сила, ускорения и ударные воздействия | Определяет эквивалентную нагрузку на каждую каретку |
| Моментные нагрузки | Плечо от центра каретки до точки приложения силы | Моменты часто ограничивают ресурс раньше, чем простая вертикальная нагрузка |
| Динамическая грузоподъёмность C | Паспортное значение для выбранной серии | Используется для оценки ресурса при движении |
| Статическая грузоподъёмность C0 | Запас при неподвижной нагрузке, ударах и пусковых режимах | Недостаточный запас ведёт к остаточным деформациям дорожек |
| Преднатяг | Лёгкий, средний или повышенный по каталогу серии | Повышает жёсткость, но увеличивает сопротивление движению и требования к монтажу |
| Класс точности | Допуски по высоте, ширине, параллельности и разбросу между каретками | Влияет на позиционирование и согласованность нескольких рельсов |
| Условия среды | Пыль, стружка, влага, температура, химические воздействия | Определяют тип уплотнений, смазку и необходимость защиты рельса |
Рабочий порядок выбора такой: описать схему нагрузки и моменты, выбрать тип тел качения, подобрать типоразмер по грузоподъёмности и ресурсу, назначить преднатяг и класс точности, а в конце проверить монтажную базу, защиту и смазку. Если на любом шаге условия выходят за пределы каталога, меняют не только каретку, но и компоновку направляющей.
Высокий преднатяг не исправляет слабое основание. Если базовая поверхность неровная или рельсы выставлены с перекосом, жёсткая каретка будет работать с повышенным внутренним напряжением, шумом и ускоренным износом.
Расчётные проверки
Формулы ниже используют для предварительной оценки. Точный расчёт выполняют по каталогу конкретной серии: производители задают коэффициенты для направлений нагрузки, допустимые моменты, поправки на температуру, смазку, скорость, ударность и схему установки.
P = X · Fv + Y · Fh + Z · Fl
Здесь P означает эквивалентную динамическую нагрузку на каретку, Fv означает вертикальную силу, Fh означает боковую силу, Fl означает продольную силу, а X, Y и Z являются коэффициентами влияния по каталогу. В упрощённой оценке учитывают наиболее неблагоприятное сочетание сил и моментов.
L = (C / P)3 · 100 км
Для шариковых направляющих часто применяют кубическую зависимость ресурса от отношения динамической грузоподъёмности C к эквивалентной нагрузке P. Это номинальный расчётный ресурс при стандартных условиях, а не гарантированный срок службы. Для роликовых систем показатель степени и поправочные коэффициенты могут отличаться, поэтому их проверяют по документации серии.
M = F · a
M означает момент относительно оси каретки, F означает приложенную силу, a означает плечо от центра каретки до линии действия силы. При вынесенном инструменте или консольной плите эта проверка обязательна.
S0 = C0 / P0
S0 означает коэффициент запаса по статической грузоподъёмности, C0 означает статическую грузоподъёмность, P0 означает расчётную статическую нагрузку с учётом ударов, моментов и неравномерного распределения между каретками.
Монтаж фланцевой каретки и линейной направляющей
Монтаж линейных направляющих влияет на ресурс не меньше, чем выбор типоразмера. Базовая поверхность должна быть чистой, жёсткой и обработанной с требуемой точностью. Рельс устанавливают на опорную базу, постепенно затягивают крепёж, контролируют прилегание и параллельность. При двух параллельных рельсах сначала задают базовый рельс, затем выставляют второй по индикатору, контрольной плите или штатной методике оборудования.
- Очистить базовые поверхности, рельсы и крепёжные отверстия от консервационной смазки, стружки и абразива.
- Проверить отсутствие заусенцев, забоин и локальных выступов на посадочных плоскостях.
- Установить рельс на базовый уступ или контрольную поверхность, наживить крепёж без окончательной затяжки.
- Затянуть болты равномерно, с контролем момента затяжки по документации и рекомендованной последовательности.
- Аккуратно установить каретку, не допуская выпадения тел качения и перекоса на торце рельса.
- Проверить плавность хода по всей длине, отсутствие закусывания, рывков и неравномерного сопротивления.
Каретку нельзя насаживать на рельс с ударом или перемещать по загрязнённому рельсу после установки. Если используется монтажная транспортная планка, её снимают только при аккуратном переводе каретки на рельс, иначе возможна потеря шариков или повреждение уплотнений.
Смазка и обслуживание
Смазка каретки линейной направляющей снижает трение, защищает дорожки качения и уменьшает износ уплотнений. Подача выполняется через ниппели, резьбовые отверстия или централизованные каналы, если они предусмотрены конструкцией. Тип смазки выбирают по скорости, нагрузке, температуре, загрязнённости и совместимости с материалами уплотнений.
Интервал обслуживания линейных направляющих нельзя задавать только по календарю. В чистой автоматизированной линии он может быть одним, а в зоне стружки, абразивной пыли или охлаждающей жидкости заметно короче. При обслуживании очищают открытые поверхности рельса, проверяют уплотнения, добавляют смазку до равномерного распределения и несколько раз перемещают каретку по рабочему ходу.
Смешивание разных смазок без проверки совместимости нежелательно: загуститель и базовое масло могут быть несовместимы, что ухудшит подачу смазки и увеличит сопротивление движению. В загрязнённой среде дополнительно применяют торцевые уплотнения, скребки, защитные ленты, кожухи или гофры, чтобы уменьшить попадание стружки, пыли и СОЖ в зону качения.
- Рывки при движении часто связаны с загрязнением, нехваткой смазки или перекосом рельсов.
- Рост шума может указывать на повреждение дорожек, тел качения или неправильный преднатяг.
- Локальный нагрев появляется при чрезмерном сопротивлении движению, перетяжке крепежа или недостатке смазки.
- Появление люфта требует проверки крепления, износа каретки и соответствия преднатяга задаче.
Типичные ошибки и признаки неисправностей
| Ситуация | Возможная причина | Профилактика |
|---|---|---|
| Каретка движется рывками | Грязь на рельсе, неравномерная смазка, перекос параллельных рельсов | Очистка, правильная смазка, контроль параллельности и плавности хода |
| Быстро появляется шум | Повреждение дорожек, работа без смазки, попадание стружки | Защита направляющей, регулярное обслуживание, контроль уплотнений |
| Каретку клинит после монтажа | Неровная база, перетяжка болтов, несоосность рельсов | Подготовка посадочных поверхностей и затяжка по рекомендованной последовательности |
| Падает точность перемещения | Люфт крепления, износ, неверный преднатяг или слабая опорная конструкция | Проверка крепежа, подбор преднатяга и достаточной жёсткости основания |
| Каретка не подходит к рельсу того же размера | Разная серия, профиль дорожек или класс исполнения | Проверять совместимость по обозначению серии, а не только по типоразмеру |
Как пользоваться каталогами производителей
Каталоги нужны не для выбора по названию бренда, а для проверки технических параметров: серии, типоразмера, длины каретки, высоты установки, расположения отверстий, динамической и статической грузоподъёмности, допустимых моментов, преднатяга, класса точности и уплотнений. В одной серии могут существовать короткие, стандартные и удлинённые каретки, а также фланцевые и узкие корпуса с разной монтажной геометрией.
При замене важно сверять не только ширину рельса, но и полное обозначение: серия рельса, тип каретки, класс точности, преднатяг, исполнение смазки, защитные элементы, высотную группу и расположение крепёжных отверстий. Одинаковый типоразмер не гарантирует совместимость, потому что у разных серий могут отличаться профиль дорожек, контактный угол, высота сборки, длина корпуса и допуски.
Взаимозаменяемость между производителями возможна не всегда и должна подтверждаться размерами, допусками, допустимыми нагрузками и условиями преднатяга. Если каретка работает в паре с другим рельсом без такой проверки, возможны тугой ход, потеря точности, локальный износ дорожек или быстрый выход уплотнений из строя.
Практический порядок выбора прост: определить схему нагрузки, проверить моменты, подобрать тип тел качения, выбрать преднатяг и точность, согласовать каретку с рельсом, затем заложить корректный монтаж и обслуживание. Для фланцевой каретки особенно важны жёсткость основания, качество базовой поверхности, защита от загрязнений и отсутствие перекоса между рельсами.
