Каретки с перекрестными роликами применяют в линейных направляющих для прецизионных осей с комбинированной нагрузкой. Надежность определяется не только расчетом, но и качеством базирования, корректным преднатягом и регулярным обслуживанием.
- Базовые проверки: эквивалентная динамическая нагрузка, ресурс, статическая безопасность, моментная нагрузка Mx, My, Mz.
- Формулы и коэффициенты берут из каталога конкретной серии.
- Для реверса, ударов и загрязнения вводят поправки по условиям работы.
Область применения и ограничения
Каретка с перекрестными роликами подходит для задач с высокими требованиями к жесткости и повторяемости: измерительные узлы, оптика, прецизионные столы, оси с частым реверсом.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Ограничения связаны с чувствительностью к перекосу, чистоте дорожек и качеству смазки. При плохом базировании запас по C и C0 не компенсирует ошибки монтажа.
Когда не применять
- Грязная среда без эффективных уплотнений и защиты от абразива.
- Высокоскоростной режим при умеренных требованиях к жесткости, когда рациональнее шариковая каретка.
- Невозможность обеспечить требуемую геометрию монтажных баз.
- Сильные ударные нагрузки без достаточного статического запаса и демпфирования.
Конструкция каретки и направляющей
Узел включает рельс, корпус каретки, перекрестно расположенные ролики, сепаратор, систему преднатяга и уплотнения. Такая схема повышает угловую жесткость и устойчивость к моментам.
Термины: каретка, подвижный блок; направляющая, базовый рельс; преднатяг каретки, внутреннее поджатие без внешней силы; класс точности направляющих, нормированные отклонения геометрии и хода.
Нагрузки и расчетная модель
Входные данные: Fx/Fy/Fz, Mx/My/Mz, цикл нагрузки, скорость, длина хода, температура, класс среды. Эквивалентную динамическую и эквивалентную статическую нагрузку рассчитывают только по формулам производителя выбранной серии.
P = f(Fx,Fy,Fz,Mx,My,Mz), P0 = g(Fx,Fy,Fz,Mx,My,Mz)
Функции f и g, а также коэффициенты X, Y, Z, Kmx, Kmy, Kmz не универсальны и зависят от серии, компоновки и числа кареток.
Ресурс в метрах хода: L = (C/P)p · 100000
Обычно для роликовых систем p = 10/3, если это прямо указано в каталоге серии.
Эквивалент ресурса в часах: Lh = L / (60·v)
где v, средняя скорость, м/мин.
Статическая проверка: fs = C0/P0
Ориентир: 1,5-2 для спокойного режима, выше при ударах и вибрациях.
Проверка комбинированной загрузки (если допускает каталог): \eta = |Fx|/Fxdop + |Fy|/Fydop + |Fz|/Fzdop + |Mx|/Mxdop + |My|/Mydop + |Mz|/Mzdop \le 1
Если производитель задает другой критерий, применяют только его.
Мини-пример расчета
Дано: C = 18000 Н, C0 = 32000 Н, p = 10/3, P = 6000 Н, P0 = 14000 Н, v = 20 м/мин. Тогда L = (18000/6000)^(10/3)·100000 ≈ 3,9·10^6 м. В часах: Lh ≈ 3,9·10^6/(60·20) ≈ 3250 ч. Статика: fs = 32000/14000 ≈ 2,29, условие выполняется для спокойного режима.
Схема сил и моментов

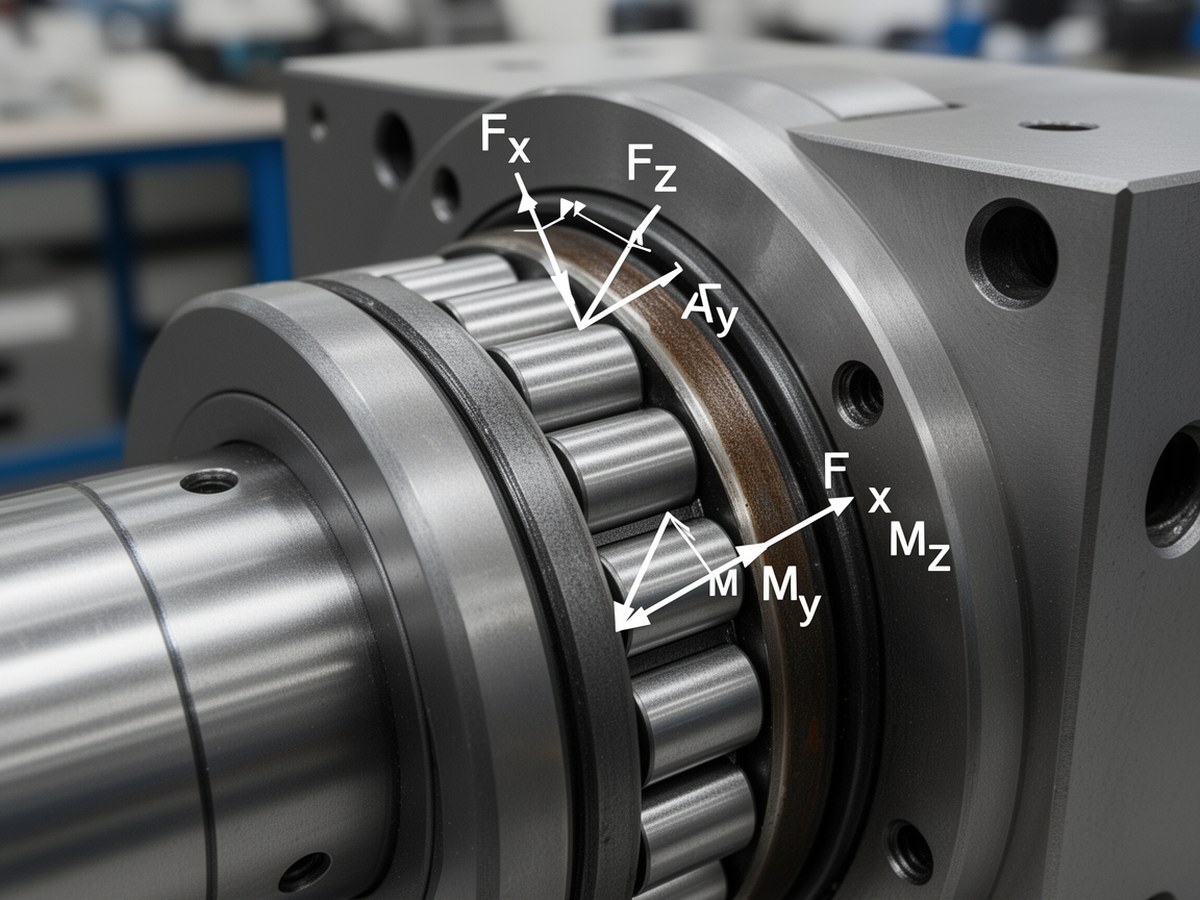

Иллюстрация помогает связать обозначения в формулах с реальной компоновкой узла.
Алгоритм выбора типоразмера
- Задать нагрузки, моменты, ресурс, скорость и условия среды.
- Выбрать схему оси и число кареток.
- Рассчитать P и P0 по каталогу серии.
- Проверить ресурс и статический коэффициент безопасности.
- Проверить моментную нагрузку Mx, My, Mz и комбинированный критерий.
- Назначить преднатяг и класс точности направляющих.
- Проверить монтажные ограничения, доступность смазки и защит.
Монтаж и базирование
Типовые ориентиры для прецизионной сборки, их всегда сверяют с паспортом серии:
- Плоскостность опорной базы: 0,01-0,03 мм на 1000 мм.
- Параллельность парных рельсов: 0,01-0,02 мм на 1000 мм.
- Прямолинейность базовой кромки: 0,01-0,03 мм на 1000 мм.
- Биение/ступенька в стыках: обычно не более 0,005-0,01 мм.
Процедура: очистка и контроль базы, предварительная затяжка от центра к краям, установка каретки без перекоса, финальная затяжка по моменту, контроль хода по всей длине.
Чек-лист приемки после монтажа
- Равномерное усилие хода без локальных заеданий.
- Отсутствие аномального шума на реверсе.
- Стабильная повторяемость в контрольных точках.
- Соответствие температуры узла ожидаемому режиму после приработки.
Смазка, ТО и диагностика
Смазку линейных кареток подбирают по скорости, нагрузке и температуре. Интервал зависит от среды: в чистой зоне он больше, в пыльной или при ударных нагрузках меньше.
| Условия среды | Ориентир интервала ТО | Комментарий |
|---|---|---|
| Чистая зона | 1000-3000 км хода или 3-6 мес. | Контроль состояния смазки обязателен |
| Умеренное загрязнение | 500-1500 км или 1-3 мес. | Проверять уплотнения и скребки |
| Пыль, абразив, частый реверс | 100-500 км или 2-4 нед. | Нужна усиленная защита и более частая ревизия |
Сравнение с шариковыми каретками
| Критерий | Перекрестные ролики | Шариковые каретки |
|---|---|---|
| Жесткость и моментная устойчивость | Чаще выше | Чаще ниже |
| Чувствительность к монтажу | Высокая | Ниже |
| Высокая скорость | Ограничивается преднатягом и теплом | Часто проще реализовать |
| Ремонтопригодность и доступность | Зависит от серии, может быть ограничена | Обычно выше доступность замен |
| Требования к квалификации монтажа | Выше | Ниже |
| Стоимость владения | Выше цена ошибки, выше потенциал точности | Ниже входной порог |
Типовые ошибки и корректирующие действия
- Недооценка моментов от вылета центра масс.
- Выбор преднатяга без контроля нагрева и усилия хода.
- Игнорирование реверса и ударов при расчете ресурса.
- Монтаж на непроверенную базу и попытка выровнять узел затяжкой.
- Недостаточная защита от загрязнения.
Итог: корректный расчет, точный монтаж линейных направляющих и дисциплина ТО влияют на ресурс и точность сильнее, чем отдельное значение каталожной грузоподъемности.
