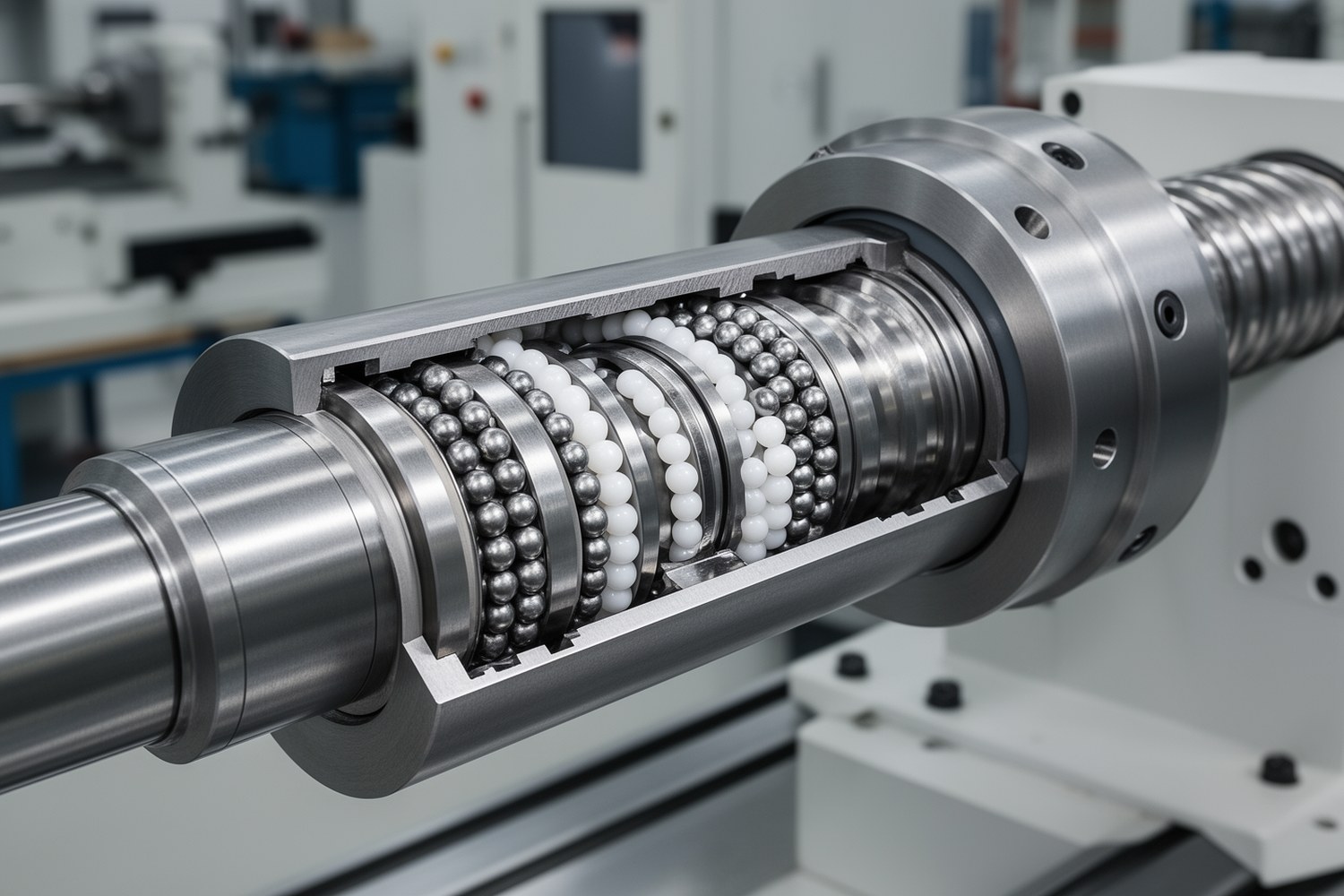

Керамические шарики в ШВП не универсальная замена стали, а проектное решение под конкретный режим. Для вакуума, термоциклов и высокой динамики гибридная ШВП часто полезна. Для ударных и ремонтных сценариев стальные шарики ШВП нередко надежнее и предсказуемее.
Коротко главное
- Керамика оправдана при высоких скоростях, термоциклах, вакууме и части химических сред, если обеспечены чистота и стабильная смазка.
- Сталь обычно надежнее при ударных пиках, грязной сборке, нестабильном сервисе и ремонтно-бюджетных задачах.
- Температурные пределы керамики не равны пределам узла ШВП: ограничения задают смазка, дорожки качения и уплотнения.
- Совместимость проверяют для всей системы: шарик, винт, гайка, сепаратор, смазка и среда.
Назначение и границы статьи
Материал ниже, прикладной ориентир для выбора, а не паспорт конкретного изделия. Все числовые диапазоны указаны ориентировочно и зависят от производителя, класса точности, термообработки дорожек и фактической кинематики.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Stop-list: когда керамические шарики в ШВП не применять
- Повторяющиеся ударные пики и виброудары без подтвержденной валидации.
- Грязная сборка или невозможность стабильно поддерживать чистоту канала рециркуляции.
- Нестабильная смазка, отсутствие контроля деградации и загрязнения.
- Проект, где критична быстрая и дешевая ремонтопригодность без точной перенастройки.
Когда керамические шарики оправданы
- Скорость и динамика: снижение массы шарика уменьшает инерционные пики в переходных режимах.
- Термоциклы: меньший КТР помогает удерживать преднатяг ШВП и геометрию контакта.
- Вакуум и чистые процессы: возможно применение малосмазочных режимов со специальными составами.
- Часть химических сред: только после проверки совместимости всей трибосистемы, а не материала шарика отдельно.
Матрица выбора материала
Помогает быстро сопоставить режим эксплуатации и тип шариков.
Материалы шариков (ориентировочно; зависит от производителя и класса точности)
| Материал | Твердость, HV | Плотность, г/см³ | КТР, 10⁻⁶ 1/К | Температура материала, °C | Типичный комментарий |
|---|---|---|---|---|---|
| Si3N4 | 1400-1700 | 3.2-3.3 | 2.8-3.4 | до 800-1000 | Высокая динамика и термоциклы. |
| ZrO2 (Y-TZP) | 1200-1400 | 5.7-6.1 | 9-11 | до 600-800 | Лучшая трещиностойкость среди керамик. |
| Al2O3 | 1500-1900 | 3.8-3.9 | 7-8.5 | до 1000-1200 | Химическая и электрическая стойкость. |
| Подшипниковая сталь | 700-900 | 7.7-7.9 | 10.5-12 | обычно до 120-180 | Ударная выносливость и ремонтопригодность. |
Уточнение по температуре: указанные температуры относятся к материалу шарика. Для узла ШВП рабочий предел обычно ниже и задается смазкой, состоянием дорожки качения, термостабильностью гайки, уплотнений и преднатяга.
Влияние на конструкцию: преднатяг, дорожка качения, ресурс ШВП
Преднатяг ШВП: в паре «керамика-сталь» контакт жестче, поэтому окно корректной настройки уже.
Дорожка качения: повышаются требования к финишу и дефектности поверхности, локальные риски скола растут при микроповреждениях.
Смазка: даже для малосмазочных режимов нужна стабильная пленка и контроль загрязнения.
Линейное тепловое расширение:
ΔL = α · L0 · ΔTСовместимость системы трения (не только шарика)
Химстойкость и ресурс подтверждают только для полной системы: шарик, винт, гайка, сепаратор/возврат, смазка, уплотнения и рабочая среда.
| Условие | Шарики | Материал винта/гайки | Смазка | Проверка |
|---|---|---|---|---|
| Вакуум | Si3N4 или Al2O3 | Сталь с контролем газовыделения | Вакуумная/твердая | Outgassing всей сборки |
| Химическая среда | Al2O3 или ZrO2 | Коррозионностойкое исполнение | Инертная база | Тест совместимости в реальной среде |
| Высокая динамика | Si3N4 | Закаленные дорожки | Стабильная синтетика | Контроль нагрева и рециркуляции |
Проверка применимости по динамике (минимальные классы)
- A1: aпик < 5 м/с², ударов нет, вибрация низкая, допустим простой > 8 ч, обычно сталь.
- A2: 5-20 м/с², редкие пики, контролируемая чистота, выбор по пилоту.
- A3: > 20 м/с² или частые переходные режимы, керамика рассматривается после теста ударных пиков и рециркуляции.
Связь диаметра шарика, преднатяга и люфта гайки ШВП
При ремонте изменение диаметра шарика на шаги в несколько микрометров меняет преднатяг и люфт гайки ШВП. Увеличение диаметра обычно уменьшает люфт, но повышает момент трения и риск перегрузки дорожек. Уменьшение диаметра упрощает ход, но может ухудшить жесткость и точность. Подбор делают по допускной группе и с контролем момента холостого хода.
Матрица выбора (шкала 1-3, ориентировочно)
| Критерий | Сталь | Si3N4 | ZrO2 | Al2O3 |
|---|---|---|---|---|
| Высокая скорость/ускорение | 2 | 3 | 2 | 2 |
| Термоциклы | 2 | 3 | 2 | 2 |
| Ударные пики | 3 | 1-2 | 2 | 1 |
| Химическая среда | 1-2 | 2-3 | 2-3 | 3 |
| Ремонтопригодность/бюджет | 3 | 1 | 1 | 2 |
Технико-экономическая оценка и границы модели
Срок окупаемости:
T = ΔCAPEX / Годовая экономия OPEXВ OPEX включают межсервисный интервал, стоимость простоя, трудозатраты, брак по точности и расход смазки.
Когда расчет некорректен: редкая эксплуатация, короткий жизненный цикл, нет данных по простоям, нет тренда отказов, нефиксируемый режим нагрузки.
Диагностика ШВП: симптомы и приоритет действий
| Симптом | Вероятная причина | Что проверять первым |
|---|---|---|
| Рост шума на реверсе | Загрязнение рециркуляции, скол | Останов, чистота смазки и канал возврата |
| Плавающий момент трения | Уход преднатяга, деградация смазки | Температура гайки, вязкость/состояние смазки |
| Быстрый износ дорожки | Завышенный преднатяг, несоосность | Соосность опор, след контакта, люфт |
| Резкое падение точности | Повреждение части шариков, абразив | Останов без догрузки, разборка и анализ частиц |
Для диагностики ШВП полезен тренд: температура корпуса гайки, момент холостого хода, вибросигнатура, изменение люфта по циклам.
