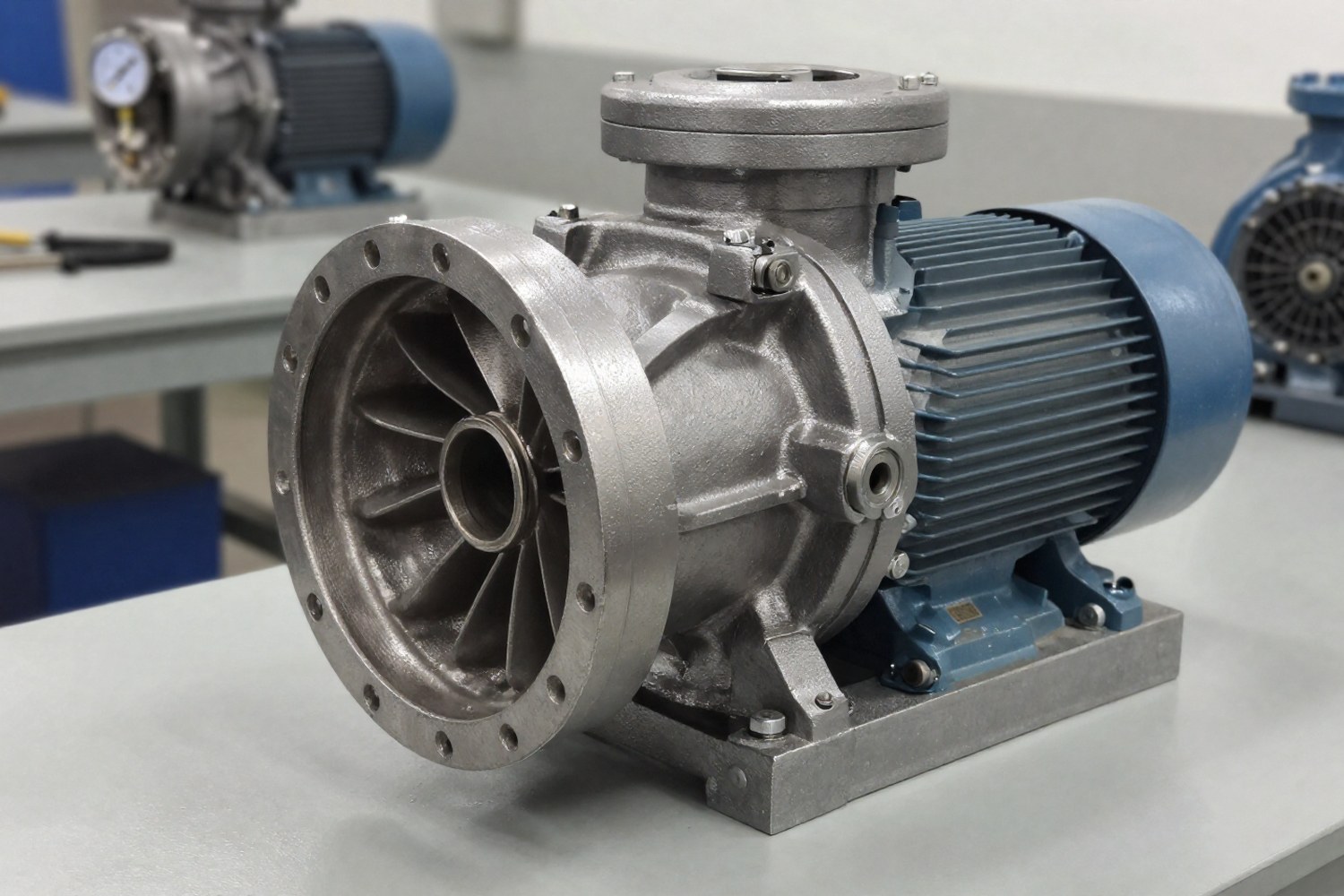

Насосы — это гидравлические машины, преобразующие механическую энергию привода в энергию потока жидкости или газа. В промышленной гидравлике существует строгая классификация, основанная на физике процесса передачи энергии. Фундаментальное разделение происходит на две большие группы: объемные насосы (positive displacement) и динамические насосы (dynamic/rotodynamic). Понимание различий между этими классами является базовым для инженерного подбора оборудования, так как они диктуют совершенно разные режимы эксплуатации, требования к трубопроводной обвязке и пределы рабочих характеристик.
Принципиальное различие объемных и динамических насосов
Классификация насосов по принципу действия определяет их гидравлические свойства. Различие кроется в механизме воздействия на рабочую среду:
- Объемные насосы работают за счет периодического изменения объема замкнутой рабочей камеры. Жидкость захватывается, перемещается и вытесняется под давлением. Процесс носит циклический характер.
- Динамические насосы — это обширный класс, включающий лопастные насосы (центробежные, осевые, вихревые) и струйные (эжекторы). В лопастных насосах энергия передается жидкости через вращающиеся рабочие органы (лопатки), сообщая ей кинетическую энергию, которая затем преобразуется в потенциальную энергию давления. Процесс непрерывен.
Простой тест для различения: Если залить жидкость в напорный патрубок выключенного насоса, и она вытечет из всасывающего патрубка — это динамический насос (нет обратного клапана). Если жидкость задерживается внутри корпуса — это объемный насос (герметичная рабочая камера).
Объемные насосы: классификация и особенности
Объемные насосы, или насосы положительного вытеснения, характеризуются тем, что их подача практически не зависит от создаваемого напора. Давление в системе растет до тех пор, пока не достигнет предела прочности привода, трубопровода или самого насоса. Поэтому такие системы обязательно должны быть оборудованы предохранительными клапанами.
Поршневые и плунжерные насосы
Это классический тип объемных насосов с возвратно-поступательным движением вытеснителя. Они способны создавать экстремально высокие давления (до 250 МПа и выше) при относительно небольших расходах.
- Поршневые насосы: Жидкость вытесняется поршнем, который находится в прямом контакте с перекачиваемой средой. Применяются в химической промышленности, дозировании, гидравлических прессах.
- Плунжерные насосы: Вместо поршня используется плунжер (гладкий цилиндр), который движется в сальнике. Конструкция обеспечивает лучшую герметичность при высоких давлениях. Широко используются в системах гидропривода, мойках высокого давления и нефтепромысловом оборудовании.
| Параметр | Поршневой насос | Плунжерный насос |
|---|---|---|
| Контакт вытеснителя со средой | Да (поршень) | Нет (плунжер в сальнике) |
| Ресурс уплотнений | Ниже (износ поршневых колец) | Выше (сальник проще в обслуживании) |
| Типичное давление | До 70-100 МПа | До 250+ МПа |
| Применение | Дозирование, химия, пищевка | Гидропривод, ВД-мойки, нефть |
Роторные объемные насосы
В этих насосах вытеснение жидкости происходит за счет вращения рабочих органов. Они обеспечивают более равномерную подачу по сравнению с поршневыми и идеально подходят для вязких сред.
- Шестеренные насосы: Самый распространенный тип для перекачки масел, топлив и смазок. Жидкость захватывается между зубьями шестерен и корпусом. Просты в конструкции, но чувствительны к абразивным частицам.
- Винтовые насосы: Используют один или несколько винтов. Обеспечивают абсолютно пульсационно-свободную подачу. Незаменимы для перекачки высоковязких продуктов (битум, шоколадная масса, полимеры) и сред с газами.
- Кулачковые (ротационные) насосы: Используют синхронно вращающиеся роторы. Применяются в пищевой и фармацевтической промышленности, так как не повреждают структуру продукта (бережное перекачивание).
Диафрагменные насосы
Рабочая камера отделена от механизма гибкой мембраной (диафрагмой). Жидкость контактирует только с камерой и клапанами. Это делает их идеальными для агрессивных, токсичных или стерильных сред, а также для перекачивания суспензий с крупными включениями.
Ключевая особенность объемных насосов: Подача постоянна при изменении напора. При перекрытии выходного задвижки давление будет расти бесконечно, что приведет к разрыву трубопровода. Обязательное наличие предохранительного клапана.
Динамические насосы: классификация и особенности
Динамические насосы работают в режиме непрерывного потока. Энергия передается жидкости через вращающееся рабочее колесо. Их подача сильно зависит от напора: чем выше сопротивление системы, тем ниже расход.
Центробежные насосы
Самый массовый тип насосов (до 80% рынка). Жидкость поступает в центр рабочего колеса и под действием центробежной силы отбрасывается к периферии, где кинетическая энергия преобразуется в давление.
- Консольные: Стандартное решение для водоснабжения, HVAC, промышленных циклов.
- In-Line: Вспомогательные насосы, где всасывание и напор находятся на одной оси. Компактны, легко интегрируются в трубопровод.
- Многоступенчатые: Несколько рабочих колес последовательно увеличивают напор. Используются для высоконапорных задач (пожаротушение, котельные).
Осевые и диагональные насосы
В осевых насосах жидкость движется параллельно оси вращения вала. Они обеспечивают огромные расходы при низком напоре (например, перекачка воды в ирригационных системах, водоотведение). Диагональные (пропеллерные) занимают промежуточное положение, сочетая умеренный напор и большой расход.
Специальные динамические насосы
К этой группе относятся устройства, использующие нестандартные гидродинамические эффекты:
- Вихревые насосы: Жидкость движется по спиральной траектории в корпусе, многократно проходя через рабочее колесо. Они способны создавать напор, в 4-5 раз превышающий напор центробежного насоса того же диаметра, но имеют низкий КПД. Применяются там, где важен высокий напор при малом расходе.
- Струйные насосы (эжекторы): Не имеют движущихся частей. Работают за счет энергии рабочего тела (пара или воды), создавая вакуум и увлекаемый поток. Используются для откачки агрессивных сред, создания вакуума или смешивания жидкостей.
Центробежные насосы
Оптимальны для воды и жидкостей с низкой вязкостью. Высокий КПД, плавная работа, простота обслуживания. Чувствительны к кавитации.
Вихревые насосы
Компактные, создают высокий напор. Низкий КПД, шумные. Идеальны для систем с малым расходом и высоким сопротивлением.
Сравнительный анализ характеристик
Для инженерного подбора необходимо сопоставить ключевые параметры обоих классов.
| Параметр | Объемные насосы | Динамические насосы |
|---|---|---|
| Зависимость подачи от напора | Практически отсутствует (Жесткая H-Q) | Сильная (Мягкая H-Q) |
| Пульсация потока | Присутствует (особенно у поршневых) | Отсутствует (постоянный поток) |
| Самовсасывание | Есть (эффективное, но требует подлива для некоторых роторных) | Ограничено или отсутствует (требуется заливка) |
| Диапазон давлений | Очень широкий (до 250+ МПа) | Умеренный (обычно до 20-30 МПа) |
| Влияние вязкости | Работают эффективно с высокими вязкостями | КПД резко падает при росте вязкости |
| Требование к чистоте среды | Высокое (малые зазоры) | Низкое (допускают твердые включения) |
Расчетные параметры и формулы
Для оценки производительности используются различные уравнения, зависящие от типа насоса.
Расчет подачи объемного насоса
Теоретическая подача поршневого насоса рассчитывается по формуле:
Где:
Q — теоретическая подача, м³/с;
D — диаметр поршня, м;
S — ход поршня, м;
n — частота хода, с⁻¹;
z — число цилиндров.
Примечание: Для расчета фактической подачи необходимо умножить результат на объемный КПД (η_об), который учитывает утечки (обычно 0.85–0.95). Коэффициент пульсации влияет на равномерность мгновенной подачи, но не на средний расход.
Основное уравнение Эйлера для центробежных насосов
Напор центробежного насоса связан с окружной скоростью рабочего колеса:
Где:
H — теоретический напор, м;
u₂ — окружная скорость на выходе из колеса, м/с;
v₂u — проекция абсолютной скорости жидкости на направление вращения, м/с;
g — ускорение свободного падения, м/с².
Расчет мощности привода
Необходимая мощность электродвигателя определяется с учетом общего КПД насоса:
Где:
N — мощность, Вт;
ρ — плотность жидкости, кг/м³;
Q — расход, м³/с;
H — напор, м;
η_н — КПД насоса;
η_п — КПД передачи (муфта, редуктор).
Критерии выбора и ограничения
Выбор типа насоса диктуется свойствами перекачиваемой среды и требованиями системы.
Вязкость и температура
При росте вязкости жидкости кинетическая энергия в динамических насосах быстрее диссипирует в тепло, что резко снижает КПД центробежных насосов. Для сред с вязкостью выше 20-30 сСт (например, тяжелые масла) предпочтительны роторные объемные насосы (винтовые, шестеренные). Для высоковязких продуктов (мед, шоколад) применяются кулачковые насосы.
Кавитация и NPSH
Для динамических насосов критическим параметром является кавитационный запас (NPSH). Если давление на всасывании падает ниже давления паров жидкости, происходит вскипание и образование пузырьков, которые разрушают рабочее колесо. Объемные насосы менее чувствительны к кавитации, но требуют надежного всасывания для предотвращения сухого хода.
Наличие газов и твердых частиц
Центробежные насосы теряют эффективность при содержании газов в жидкости (газо-жидкостная смесь имеет меньшую плотность). Объемные насосы (особенно винтовые) способны перекачивать среды с высоким содержанием газа. Для сред с абразивными частицами выбирают насосы с большими проходами (винтовые, канализационные центробежные) или диафрагменные насосы.
| Свойство среды | Рекомендуемый тип | Обоснование |
|---|---|---|
| Низкая вязкость (вода) | Центробежный | Высокий КПД, низкая стоимость |
| Высокая вязкость (масло, битум) | Винтовой / Шестеренный | Эффективное вытеснение густой среды |
| Агрессивная химия | Диафрагменный | Изоляция металла от среды |
| Суспензии с частицами | Винтовой / Канализационный центробежный | Отсутствие узких зазоров, бережное перекачивание |
Типичные режимы эксплуатации и риски
Некорректная эксплуатация приводит к быстрому выходу оборудования из строя. Важно понимать разницу в поведении насосов при изменении режима работы трубопровода.
Риск для объемных насосов: Работа при закрытой напорной задвижке. Поскольку насос продолжает вытеснять объем, давление растет мгновенно. Это приводит к разрыву трубопровода или поломке привода. Обязательно: Установка предохранительного перепускного клапана.
Риск для центробежных насосов: Работа при закрытой задвижке на длительное время. Хотя мощность на валу в этой точке минимальна, вся энергия уходит в нагрев жидкости внутри корпуса. Это может привести к вскипанию воды, кавитации и термическому расширению корпуса.
Сухой ход (отсутствие жидкости в рабочей камере) критичен для обоих типов. Для объемных насосов это вызывает износ трущихся поверхностей (поршень-цилиндр, шестерни), для динамических — разрушение торцевых уплотнений из-за отсутствия охлаждения и смазки, а также кавитационную эрозию.
