Насосное оборудование является критическим элементом большинства инженерных систем. Понимание физических принципов работы различных типов насосов необходимо для корректного гидравлического расчета, предотвращения кавитации и обеспечения энергоэффективности системы. Согласно ГОСТ Р 54805-2011, классификация базируется на способе передачи энергии жидкости.
Классификация насосов по принципу действия
Все насосы подразделяются на две фундаментальные группы:
Динамические насосы
Энергия передается потоку непрерывно через вращающийся лопаточный аппарат. Жидкость ускоряется, а кинетическая энергия преобразуется в давление в диффузоре или спиральном корпусе.
- Равномерная подача без пульсаций.
- Подача сильно зависит от развиваемого напора.
- Ограниченный максимальный напор (зависит от диаметра колеса и скорости вращения).
Объемные насосы
Перемещение происходит за счет периодического изменения объема замкнутой рабочей камеры. Нагнетательный патрубок герметически изолирован от всасывающего.
- Неравномерная (пульсирующая) подача.
- Подача практически не зависит от давления на выходе.
- Теоретически неограниченный напор (ограничен прочностью материалов и мощностью привода).
Динамические насосы: устройство и применение
Динамические насосы применяются для перекачивания жидкостей с низкой и средней вязкостью. Основной тип — центробежные насосы, где жидкость захватывается лопатками рабочего колеса и под действием центробежной силы отбрасывается к периферии.

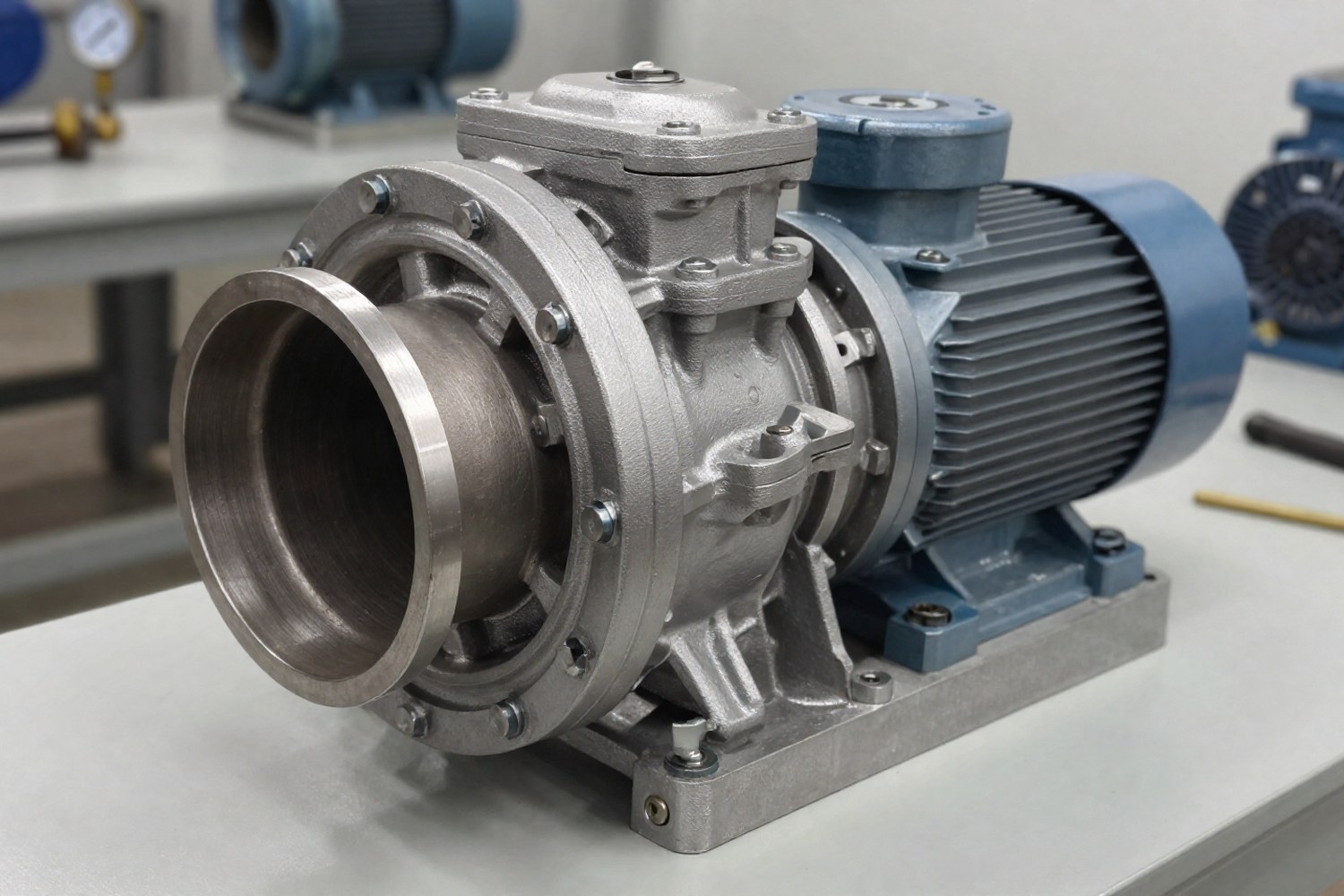

Центробежные насосы
Наиболее распространенный тип. Отличаются простотой конструкции, надежностью и возможностью перекачивания жидкостей с твердыми включениями (при специальной конструкции колеса). Особую группу составляют насосы In-Line, устанавливаемые непосредственно в трубопровод.
Осевые насосы
Жидкость движется параллельно оси вращения рабочего колеса (по принципу авиационного винта). Применяются там, где требуется большая подача при малом напоре (системы охлаждения ТЭС, мелиорация).
Вихревые насосы
Жидкость совершает многократные вихревые движения в канавках рабочего колеса, многократно увеличивая энергию. Способны создавать напор в 4–8 раз больший, чем центробежные насосы аналогичного размера, но имеют низкий КПД (30–50%) и крайне чувствительны к твердым частицам. Важно: недопустима работа «на сухую» из-за сильного нагрева жидкости в канавках.
Таблица 1. Сравнительные характеристики динамических насосов
| Параметр | Центробежный | Осевой | Вихревой |
|---|---|---|---|
| Напор (H), м | До 1200+ | До 8 | До 40 |
| Подача (Q), м³/ч | До 20 000 | До 50 000 | До 500 |
| КПД (η), % | 70–92 | 60–85 | 30–50 |
| Требования к среде | Чистая или с малыми включениями | Чистая вода | Чистая, без абразивов |
Объемные насосы: устройство и применение
Объемные насосы используются для перекачивания вязких жидкостей, создания высокого давления и точного дозирования. Рабочий орган периодически изменяет объем рабочей камеры.
Поршневые и плунжерные насосы
Относятся к поршневым насосам с возвратно-поступательным движением. Главное конструктивное отличие плунжерных насосов от поршневых заключается в типе уплотнения: в плунжерных насосах уплотняется только цилиндр, а сам плунжер не контактирует с уплотнением, что позволяет работать при очень высоких давлениях (до 200 МПа и выше). Применяются в гидравлических прессах и ТНВД.
Шестеренные насосы
Состоят из двух шестерен, вращающихся в корпусе. Компактны, надежны и эффективны при работе с вязкими средами (масла, битум, полимеры). Недостатки: пульсация подачи и чувствительность к абразивным частицам.
Винтовые насосы
Рабочий орган состоит из одного или нескольких винтов (роторов), вращающихся в обечайке. Образуют замкнутые полости, перемещающиеся вдоль оси. Обеспечивают максимально плавную подачу без пульсаций и способны перекачивать жидкости с высокой вязкостью и большим содержанием твердых частиц (нефтедобыча, пищевая промышленность).
Мембранные (диафрагменные) насосы
Жидкость перемещается за счет изгибания эластичной мембраны. Обеспечивают полную герметичность (жидкость не контактирует с механизмами), возможность работы «на сухую» и самовсасывание. Применяются для агрессивных химикатов и шламов.
Таблица 2. Сравнительные характеристики объемных насосов
| Параметр | Поршневой/Плунжерный | Шестеренный | Винтовой | Мембранный |
|---|---|---|---|---|
| Давление, МПа | До 200+ | До 30 | До 25 | До 15 |
| Подача, м³/ч | До 500 | До 1000 | До 2000 | До 500 |
| КПД (η), % | 85–95 | 70–85 | 70–90 | 65–75 |
| Вязкость среды | Низкая/Средняя | Высокая | Очень высокая | Любая |
Ключевые параметры и расчеты
Подача (Q) и Напор (H)
Подача (Q) — объем жидкости в единицу времени (м³/ч, л/с). Напор (H) — энергия, сообщаемая единице веса жидкости (м). Напор включает геометрическую высоту подъема, потери на трение и разность давлений.
Где:
H_г — геометрическая высота подъема (разность уровней);
h_потерь — потери напора в трубопроводе;
P_2, P_1 — давление в точках нагнетания и всасывания;
ρ — плотность жидкости;
g — ускорение свободного падения.
Мощность привода (N)
Мощность, необходимая для вращения рабочего органа. Полезная мощность (N_п) меньше потребляемой (N) из-за потерь в насосе.
Где η — общий КПД насоса.
Кавитационный запас (NPSH)
Кавитация — образование пузырьков пара при падении давления ниже давления парообразования, приводящее к эрозии и вибрации.
Условие безопасной работы: NPSH_a > NPSH_r (с запасом 0.5–1.0 м).
Где:
P_{атм} — атмосферное давление;
H_s — высота столба жидкости над всасывающим патрубком (положительная при напоре, отрицательная при всасывании);
h_{вс} — потери напора во всасывающем трубопроводе;
P_{нас.пар} — давление насыщенных паров жидкости.
Законы подобия (Аффинные законы)
Позволяют прогнозировать изменение характеристик насоса при изменении частоты вращения вала (n) или диаметра рабочего колеса (D). Применяются для подбора насосов с использованием частотно-регулируемых приводов (ЧРП) и для масштабирования моделей.
Зависимость от частоты вращения (n)
Изменение скорости вращения на 10% меняет напор на ~20%, а мощность — на ~30%.
Зависимость от диаметра колеса (D)
Применима при изменении диаметра рабочего колеса (обточка) в узких пределах (обычно до 5-10%):
Мощность также пропорциональна квадрату диаметра при постоянной частоте.
Кривая насоса и точка работы
Характеристика центробежного насоса обычно представляется в виде кривой зависимости напора от подачи (H-Q curve). С ростом подачи напор падает. Точка работы насоса определяется пересечением кривой насоса с кривой системы (гидравлическим сопротивлением трубопровода). Для обеспечения стабильной работы точка должна находиться в зоне максимального КПД.
Выбор материалов и конструкции под среду
Материалы корпуса и рабочих органов подбираются на основе химической совместимости с перекачиваемой средой, температуры и наличия абразивных частиц.
Таблица 3. Материалы насосного оборудования
| Материал | Область применения | Ограничения |
|---|---|---|
| Серый чугун (GG25) | Вода, нефть, инертные среды, воздух | Не подходит для кислот, щелочей, морской воды |
| Латунь / Бронза | Системы водоснабжения, морские среды, топливо | Дезинтеграция (коррозия цинка) в мягкой воде |
| Нержавеющая сталь (AISI 304/316) | Пищевые среды, слабых кислот, морская вода | Высокая стоимость, чувствителен к хлоридам (коррозия под напряжением) |
| Дуплексные стали (2205) | Агрессивные среды, высокое давление, морская вода | Сложность обработки, высокая цена |
| Титан | Хлорсодержащие среды, кислоты, морская вода | Высокая стоимость, риск водородной хрупкости |
| Полимеры (PP, PVDF, PTFE) | Агрессивные кислоты и щелочи | Ограниченная температура и давление |
Типичные ошибки монтажа и эксплуатации
Даже правильно подобранный насос может выйти из строя из-за ошибок при монтаже или эксплуатации.
Воздушные пробки
В центробежных насосах наличие воздуха во всасывающей линии приводит к потере герметичности и прекращению подачи.
Решение: установка деаэраторов, правильное размещение всасывающего патрубка (подъем трубопровода к насосу должен быть постоянным, без «карманов» для скопления воздуха).
Работа «на сухую»
Торцевые уплотнения требуют смазки и охлаждения перекачиваемой жидкостью. Работа без жидкости приводит к перегреву, разрушению уплотнений и заклиниванию вала.
Решение: установка датчиков уровня или реле сухого хода.
Гидравлические удары
Резкое закрытие запорной арматуры или остановка насоса создают скачки давления, способные разорвать трубопровод или повредить рабочее колесо.
Решение: использование обратных клапанов с плавным закрытием, гидроаккумуляторов, частотных преобразователей для плавного пуска/остановки.
Нарушение соосности
При соединении насоса с двигателем через муфту, перекос валов вызывает вибрацию и быстрый износ подшипников.
Решение: лазерная центровка при монтаже.
Итог: Выбор насоса требует комплексного анализа гидравлической схемы, свойств среды и условий эксплуатации. Динамические насосы оптимальны для больших расходов при умеренных напорах, тогда как объемные насосы незаменимы для вязких сред и высокого давления. Строгое соблюдение требований по NPSH и материалам исполнения гарантирует долгий срок службы оборудования.
