Запрос классы точности линейных направляющих часто сводят к буквенному индексу, но для практики этого недостаточно. Нужны параметры допусков, регламент измерений, качество основания и последовательность регулировки.
- Термин «класс каретки» допустим только с уточнением: класс подтверждают для узла и условий контроля.
- Единые обозначения: Δh (высота), Δw (ширина), Δ∥ (параллельность), Δstr (прямолинейность), p (преднатяг).
- Приемочный контроль линейных направляющих проводят по измеренному узлу в сборе, а не только по паспорту компонента.
Что такое класс точности линейных направляющих
Класс точности представляет собой нормированный набор предельных отклонений геометрии и взаимного положения поверхностей для пары «рельс, каретка». В рабочей речи говорят «класс каретки», но технически корректно привязывать класс к узлу и методике контроля.
- Паспортные допуски задаются для определенной методики производителя.
- Фактическая точность узла зависит от основания, затяжки, базирования и температуры.
- Буквенное совпадение классов у разных производителей не гарантирует полную взаимозаменяемость.
Что проверить в первую очередь: к какому объекту относится требование, к компоненту или к собранной оси.
Системы классов и обозначений у производителей
Чаще применяют N/H/P/SP/UP. В ряде серий нормальный класс обозначают C вместо N.
| Обозначение | Типовой уровень | Ограничения сопоставления |
|---|---|---|
| N или C | Нормальный | Сверять по таблицам конкретной серии |
| H | Высокий | Сверять по длине рельса и методу контроля |
| P | Прецизионный | Проверять совместимость пары «рельс, каретка» |
| SP | Суперпрецизионный | Критичны база, температура и затяжка |
| UP | Ультрапрецизионный | Критичны условия метрологии и стабильность конструкции |
Сопоставление классов между производителями ориентировочное. Для взаимозаменяемости проверяют профиль рельса, посадочные размеры, преднатяг, серию и методику контроля.
Что проверить в первую очередь: соответствие серии и каталожной методики, а не только буквы класса.
Нормируемые параметры и типовые допуски
Таблица ниже служит ориентиром по порядку величин. Для проекта обязательны каталожные данные конкретной серии, длины и условий контроля.
| Класс | Δh, мм | Δw, мм | Δ∥, мм/м | Разброс между каретками, мм |
|---|---|---|---|---|
| N (C) | ±0,040 | ±0,040 | 0,020 | до 0,040 |
| H | ±0,020 | ±0,020 | 0,010 | до 0,020 |
| P | ±0,010 | ±0,010 | 0,007 | до 0,010 |
| SP | ±0,005 | ±0,005 | 0,003 | до 0,005 |
| UP | ±0,003 | ±0,003 | 0,002 | до 0,003 |
Дисклеймер по источникам: численные значения ориентировочные. Для подтверждения применяют каталоги производителя и методики измерений, согласованные с действующими стандартами испытаний линейных направляющих (например, ISO 12090-1) и внутренними регламентами предприятия.
Что проверить в первую очередь: какие параметры допусков критичны для вашего процесса, Δh/Δw/Δ∥/Δstr или их комбинация.
Влияние основания и монтажной поверхности
Даже высокий класс направляющей не компенсирует слабую базу. Перед монтажом оценивают:
- плоскостность и прямолинейность посадочной поверхности на длине рельса;
- жесткость основания и риск прогиба под рабочей нагрузкой;
- шероховатость и чистоту опорных плоскостей;
- качество резьбовых гнезд, глубину зацепления и перпендикулярность опорных торцов крепежа.
Практический критерий: отклонения базы должны быть существенно меньше целевого допуска узла, иначе регулировка будет нестабильной и нерепродуцируемой.
Что проверить в первую очередь: плоскостность базы до установки рельсов и изменение геометрии после пробной затяжки.
Как выбрать класс точности под задачу
- Зафиксировать требование процесса: точность, повторяемость, качество поверхности.
- Учесть длину хода и компоновку: чем длиннее база, тем выше вклад монтажа.
- Оценить готовность основания и метрологии: достижим ли требуемый уровень в сборке.
- Сравнить стоимость владения: класс, ресурс, чувствительность к преднатягу и обслуживанию.
- Провести пилотный приемочный контроль на реальном узле.
Во многих задачах H достаточно вместо P, если требования процесса умеренные и узел стабилен по температуре и нагрузке.
Методы контроля и средства измерений
| Метод | Типовой уровень | Плюсы | Ограничения |
|---|---|---|---|
| Индикатор | 1 мкм (0,001 мм) | Быстрый и доступный контроль | Зависит от жесткости стойки и базы |
| Электронный уровень | 0,01-0,02 мм/м | Удобен на длинных ходах | Чувствителен к вибрации |
| Лазерный интерферометр | субмикрон при стабильной среде | Высокая разрешающая способность | Требует термостабилизации, юстировки оптики и компенсации среды |
Фраза «субмикронный уровень» применима только при контролируемой температуре, низкой вибрации, корректной оптической схеме и поверенной системе компенсации.
Что проверить в первую очередь: соответствие метода требуемому допуску и реальным условиям цеха.

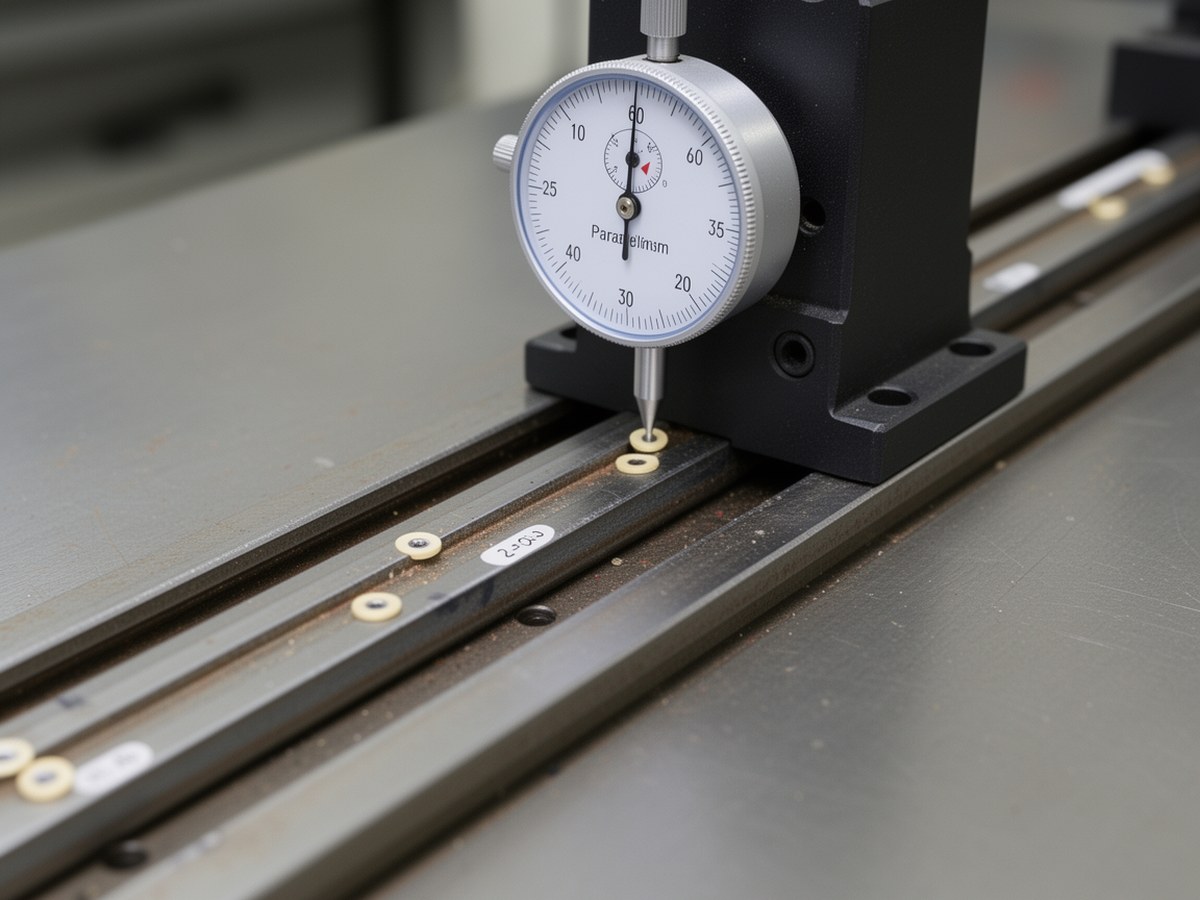

Базирование и точки съема при контроле параллельности
Показать фиксированную схему базирования индикатора и шаг точек по длине.
Метрология измерений: регламент
- Среда: 20 ± 1 °C для прецизионных проверок, без сквозняков и локального нагрева.
- Выдержка: термостабилизация узла и оснастки до начала серии измерений.
- Базирование: фиксированная базовая сторона рельса, неизменная схема прижимов и нуля прибора.
- Сетка точек: шаг 100-200 мм или не реже 10 точек на длину хода (что строже), плюс крайние точки.
- Повторы: минимум 3 прохода в прямом и обратном направлении.
- Выбросы: точка считается выбросом только после повторного замера; исключение из расчета допускается по заранее заданному правилу (например, |xi − медиана| > 3σ) с записью причины в протоколе.
- Неопределенность: отдельно фиксируют вклад прибора, базирования, оператора и температуры.
Пересчет допуска параллельности на длину:Δ = (δна_м × L) / 1000
Пример: δна_м = 0,007 мм/м, L = 1800 мм, тогда Δ = 0,0126 мм.
Регулировка: последовательность и методы
| Метод | Применение | Типичная корректировка |
|---|---|---|
| Клинья | Крупные базы | до 0,02 мм локально |
| Эксцентрики | Точная подстройка | до 0,005 мм |
| Компенсационные пластины | Правка по длине | до 0,01 мм |
- Очистка и контроль базы, резьб и прилегания.
- Установка базового рельса, первичная поэтапная затяжка.
- Контроль Δstr после первичной затяжки.
- Выставление второго рельса по Δ∥, корректировка клиньями/пластинами/эксцентриками.
- Проверка хода кареток и усилия перемещения.
- Финальная затяжка и повторный полный контроль.
| Крепеж | 8.8, Н·м | 10.9, Н·м |
|---|---|---|
| M6 | 10 | 15 |
| M8 | 25 | 35 |
| M10 | 50 | 70 |
Моменты затяжки зависят от смазки резьбы, материала основания, глубины зацепления и состояния посадки. Таблица ориентировочная, обязательна сверка с документацией крепежа и узла.
Преднатяг и суммарная погрешность узла
Преднатяг повышает жесткость, но увеличивает усилие перемещения и требования к соосности. Избыточный p снижает ресурс и может ухудшать плавность.
Преднатяг:p = (Fпредн / C0) × 100%
Суммарное отклонение независимых составляющих:ΔΣ = √(Δ1² + Δ2² + ...)
Пример: Δбаза = 0,008 мм, Δмонтаж = 0,006 мм, Δизмер = 0,004 мм, тогда ΔΣ ≈ 0,0108 мм.
Типовые ошибки монтажа и диагностика
| Ошибка | Признак | Проверка | Коррекция |
|---|---|---|---|
| Грязь/заусенцы под рельсом | Локальные пики | Пятно контакта | Очистка, повторная посадка |
| Перетяжка винтов | Рост Δstr | Карта моментов | Перезатяжка по этапам |
| Перекос второго рельса | Рывки хода | Δ∥ по длине | Повторное базирование |
| Чрезмерный преднатяг | Рост усилия и нагрев | p и момент хода | Снижение преднатяга |
| Игнорирование температуры | Разброс по сменам | Лог температуры | Термостабилизация |
Шаблоны протоколов
1) Приемочный контроль линейных направляющих
- Идентификация узла: ось, рельсы, каретки, длина L.
- Условия: температура, приборы, дата поверки.
- Параметры: Δh, Δw, Δ∥, Δstr, разброс между каретками.
- Повторы: не менее 3 проходов, правило выбросов.
- Вердикт: годен/не годен с указанием класса.
2) Протокол регулировки
- Исходные отклонения до вмешательства.
- Какие корректировки выполнены и где.
- Карта моментов по этапам.
- Контрольные значения после каждого этапа.
- Финальные значения и подпись ответственного.
Итог: класс компонента задает потенциальный уровень, а фактическую точность подтверждает только измеренный узел в сборе при фиксированном регламенте.
