Комбинированный подшипниковый узел это система опор, а не только один подшипник. Результат определяют схема, фиксация колец, преднатяг, смазка, уплотнение и проверка в рабочей температуре.
- Сначала выбирают схему опор, затем выполняют расчет, после этого задают преднатяг и посадки.
- Обозначения: Fr, радиальная нагрузка, Fa, осевая, P, эквивалентная динамическая, C, динамическая грузоподъемность, n, частота вращения.
- Пороги диагностики ниже являются типовыми ориентирами, окончательные пределы задают ТУ и каталог узла.
Область применения и ограничения
Такие узлы применяют в редукторах, шпинделях, насосах и вертикальных валах, когда одновременно значимы Fr и Fa и требуется стабильное осевое положение вала.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Если Fa мала и осевая точность не критична, часто достаточно более простой компоновки. При выраженной или реверсивной Fa обычно нужны парные либо разнесенные схемы с проверкой жесткости и теплового смещения.
Ограничение: схема «враспор» без тепловой проверки часто приводит к избыточному рабочему преднатягу.
Чек-лист входных данных перед расчетом
| Параметр | Статус | Комментарий |
|---|---|---|
| Fr, Fa и характер Fa (однонаправленная/реверсивная) | Обязательно | Основа выбора DB/DF/DT/фикс.+плавающая |
| n и целевой L10h | Обязательно | Нужны для ресурса и тепловой оценки |
| Температуры вала и корпуса, ΔT | Обязательно | Влияют на рабочий преднатяг |
| Требуемая осевая жесткость подшипникового узла и допустимый люфт | Обязательно | Определяют класс схемы и метод регулировки |
| Материал и жесткость корпуса | Желательно | Критично для посадок и овальности |
| Среда, загрязненность, тип смазки | Желательно | Влияют на уплотнение и нагрев |
Алгоритм выбора схемы опор (decision-flow)
- Оцените направление Fa. Реверсивная Fa: в первую очередь DB или DF. Стабильная Fa в одну сторону: DT или разнесенная схема с опорой обратного направления.
- Проверьте длину вала и температурный дрейф. Для длинных валов и заметного ΔT базовый вариант, фиксированная и плавающая опора подшипникового узла.
- Сопоставьте требуемую осевую жесткость. Для высокой жесткости чаще DB, если важнее устойчивость к монтажным отклонениям, часто DF.
- При необходимости разделите функции Fr и Fa. Разнесенная схема удобна, когда нужно отдельно оптимизировать грузоподъемность и ресурс по каждому направлению нагрузки.
- Проверьте технологичность. Доступ к регулировке, стабильность преднатяга и возможность контроля после пуска должны быть обеспечены конструктивно.
Этот порядок нужен, чтобы избежать частой ошибки: выбор типа подшипника до выбора логики осевой фиксации. На практике именно схема опор задает рабочий преднатяг после прогрева.
| Схема | Когда выбирать | Плюс | Ограничение |
|---|---|---|---|
| DB (O) | Реверсивная Fa, высокая точность | Высокая осевая и моментная жесткость | Чувствительна к соосности |
| DF (X) | Нужна повышенная монтажная терпимость | Лучше переносит отклонения | Ниже моментная жесткость |
| DT | Большая Fa в одном направлении | Высокая грузоподъемность по Fa | Нужна опора для обратной Fa |
| Разнесенная | Разделение ролей Fr/Fa | Гибкая настройка | Сложнее по габаритам и регулировке |
| Фикс.+плавающая | Длинный вал, высокий ΔT | Компенсирует тепловые смещения | Требует корректной осевой фиксации |
Расчетная проверка
Коэффициенты X, Y, e принимают из каталога конкретной серии с учетом типа подшипника, угла контакта и схемы установки.
Для шариковых p = 3, для роликовых p = 10/3. Далее вводят поправки на смазку, загрязнение, температуру и требуемую надежность по каталожной методике.
Преднатяг, зазор и тепловые деформации
Граница применимости: выражение для Fa,раб, инженерная оценка первого приближения, а не универсальная модель. Ее проверяют по осевой жесткости конкретной пары подшипников, податливости корпуса и фактическим данным пуска.
| Метод задания преднатяга | Точность | Стабильность при ΔT | Типичное применение |
|---|---|---|---|
| Гайка/прокладка (жестко) | Высокая | Средняя | Редукторы, насосы |
| Пружинный преднатяг | Средняя | Высокая | Широкий температурный диапазон |
| Заводской комплект преднатяга | Очень высокая | Высокая | Прецизионные шпиндели |
Посадки, допуски и фиксация колец
Практическое правило: кольцо с циркуляционной нагрузкой обычно ставят с натягом, кольцо с местной нагрузкой может иметь переходную или зазорную посадку по расчету. В плавающей опоре осевое смещение допускают только в одной заранее выбранной паре «кольцо-посадка».
| Ситуация | Практика посадки | Риск при ошибке |
|---|---|---|
| Внутреннее кольцо на вращающемся валу, переменная зона нагрузки | Натяг на валу | Проворот кольца, износ посадки |
| Наружное кольцо в жестком стальном корпусе, местная нагрузка | Переходная или умеренно натяжная посадка по расчету | Потеря внутреннего зазора при избыточном натяге |
| Плавающая опора | Осевое скольжение одного кольца по схеме | Заклинивание при нагреве |
| Тонкостенный/алюминиевый корпус | Сниженный натяг, часто через втулку или усиление, контроль овальности после затяжки | Локальное пережатие дорожек и рост вибрации |
Посадки и допуски подшипниковых колец назначают по ГОСТ/ISO и каталогу серии: класс точности, поля допусков, шероховатость, отклонения формы. Для легких корпусов обязательна проверка деформации после сборки.

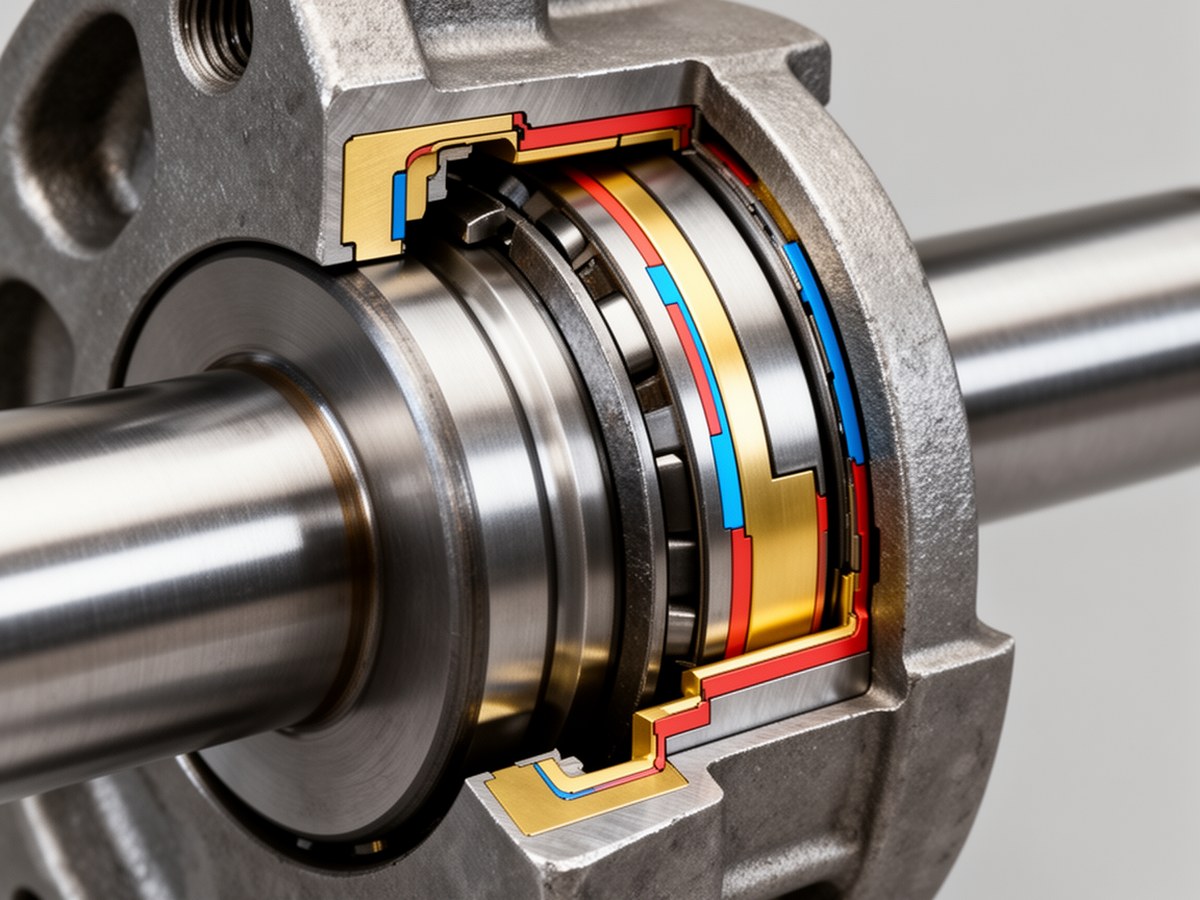

Где нужен натяг, а где скользящая посадка
Поставить перед таблицей практик посадки, чтобы сразу связать фиксацию с риском заклинивания.
Смазка, уплотнения и тепловой режим
Если тепловыделение стабильно выше теплоотвода, температура растет, вязкость падает, а рабочий преднатяг смещается относительно расчетного.
| Условия | Уплотнение | Комментарий |
|---|---|---|
| Высокая скорость, чистая среда | Лабиринтное бесконтактное | Минимальные потери на трение |
| Пыль/брызги, средняя скорость | Контактная манжета | Выше защита, но больше нагрев |
| Сильная загрязненность | Комбинированное многоступенчатое | Приоритет ресурса над КПД |
Монтаж и контроль после сборки
- Проверить геометрию посадок, чистоту поверхностей и отсутствие заусенцев.
- Не передавать монтажное усилие через тела качения.
- Соблюдать выбранную логику: где фиксированная, где плавающая опора.
- Задать преднатяг и записать базовые значения температуры, вибрации и люфта.
Контроль через 30–60 минут обкатки
- Температура: выход на плато, без ускоряющегося роста.
- Вибрация: без устойчивого роста относительно базовой линии.
- Шум: без новых тональных и скрежещущих компонентов.
- Осевой люфт: в пределах заданного допуска.
Диагностика: пороговые ориентиры и действия
| Индикатор | Типовой ориентир | Действие |
|---|---|---|
| Температура | Предупреждение: рост >1–2 °C/мин дольше 10–15 мин или +20…30 °C к устойчивой базе | Проверить преднатяг, смазку, уплотнение, соосность |
| Вибрация (RMS) | Предупреждение: +25…50% к базе, аварийный уровень: около 2× базы | Проверить фиксацию колец, геометрию, баланс, смазку |
| Шум | Появление выраженного нового тона или скрежета | Остановить узел и проверить загрязнение, дорожки, настройку |
| Осевой люфт | Рост >20…30% от пускового значения или выход за допуск | Повторная регулировка, контроль износа и посадок |
Ориентиры применяют как трендовые признаки. Финальные пороги уточняют по ТУ, каталогу и классу машины.
Короткие расчетные сценарии
Редуктор, реверсивная Fa: обычно DB или DF у нагруженной ступени плюс удаленная плавающая опора. Проверяют ресурс в обоих направлениях Fa и изменение рабочего преднатяга на максимальном ΔT.
Насос, Fa в одном направлении: чаще DT или разнесенная схема с устойчивой осевой фиксацией. Ключевая проверка, расчет преднатяга подшипникового узла с учетом температуры и длительного теплового дрейфа корпуса.
Итоговый порядок
- Собрать входные данные: нагрузки, скорость, ресурс, температуры, жесткость, материал корпуса.
- Выбрать схему по decision-flow.
- Проверить P и L10h с коэффициентами X/Y/e из каталога.
- Назначить преднатяг и подтвердить его на рабочем нагреве.
- Назначить посадки и допуски с учетом деформации корпуса.
- Подтвердить работоспособность по обкатке и диагностическим трендам.
