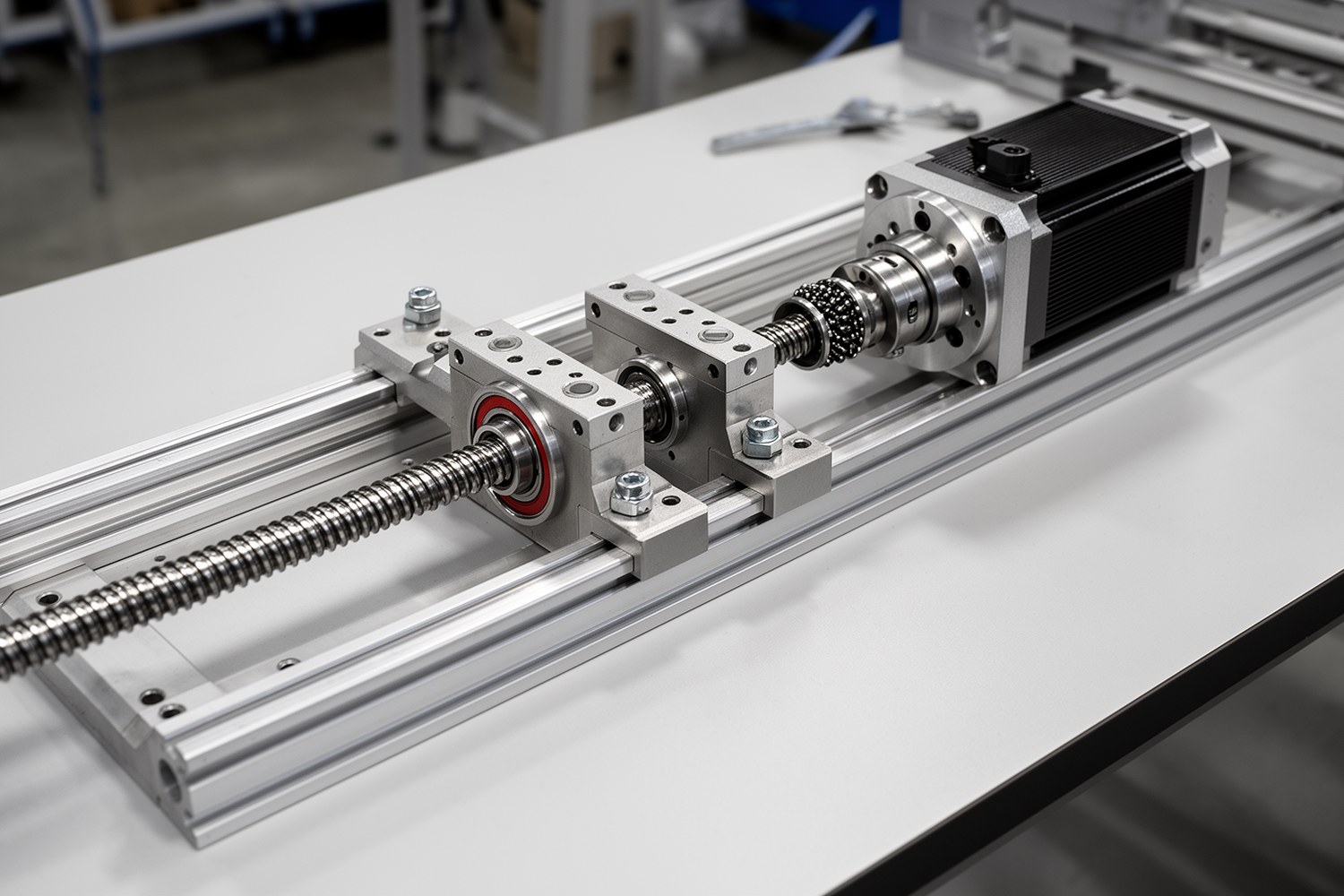

Комбинированная система с линейными направляющими и ШВП представляет собой узел линейного перемещения, в котором функции разделены между двумя группами компонентов. Линейные направляющие задают траекторию, воспринимают вес, боковые силы и моменты. ШВП, то есть шарико-винтовая передача, преобразует вращение двигателя в осевое перемещение гайки или платформы.
- Направляющие не должны компенсировать ошибки установки ШВП.
- ШВП не должна воспринимать боковые и моментные нагрузки.
- Готовый линейный модуль на ШВП выбирают по паспорту; самостоятельно проектируемую ось проверяют расчетом и монтажной геометрией.
Что представляет собой система с линейными направляющими и ШВП
В линейном модуле перемещаемая плита, портал, суппорт или каретка движется вдоль одной оси. Рельс и каретка образуют направляющую пару: рельс закрепляется на базе, каретка перемещается по рельсу через тела качения. ШВП состоит из винта и шариковой гайки; шарики уменьшают трение и позволяют точно преобразовывать вращение в поступательное движение.
В типовой оси направляющие воспринимают радиальные, боковые и моментные нагрузки, а винт передает только осевое усилие. Если винт начинает работать как направляющая, появляются повышенный шум, нагрев, локальный износ гайки и рост момента на приводе. Если рельсы выставлены с перекосом, каретки получают паразитный преднатяг, и ресурс снижается даже при небольшой полезной нагрузке.
Состав узла линейного перемещения
Состав системы зависит от хода, нагрузки, требуемой точности и среды, но базовая структура остается одинаковой: монтажная база, направляющие, ШВП, опоры, муфта, привод, датчики, защита и смазка.
| Компонент | Функция | Что влияет на выбор |
|---|---|---|
| Монтажная база | Задает исходную геометрию оси | Плоскостность, жесткость, обработанные базовые поверхности |
| Рельсы и каретки | Направляют движение и воспринимают нагрузки | Тип направляющей, грузоподъемность, моментная жесткость, класс точности |
| Винт и гайка ШВП | Преобразуют вращение в линейное перемещение | Диаметр, шаг, класс точности, преднатяг гайки, длина винта |
| Фиксированная и плавающая опора | Удерживают винт и задают осевую схему | Тип подшипников, расстояние между опорами, компенсация удлинения |
| Муфта | Соединяет вал двигателя с винтом | Передаваемый момент, допустимая несоосность, крутильная жесткость |
| Двигатель и датчики | Создают движение и контролируют положение | Момент, обороты, разрешение, энкодер, концевые и референтные датчики |
| Защита и смазка | Снижают износ и защищают от загрязнений | Пыль, стружка, СОЖ, интервалы обслуживания, тип смазочного материала |
Алгоритм проектирования линейной оси
- Собирают требования: ход в мм, массу подвижной части в кг, внешние силы в Н, скорость в м/мин, ускорение в м/с², точность, повторяемость, ресурс и условия среды.
- Выбирают компоновку: одна или две направляющие, число кареток, положение ШВП, ориентация оси, место привода и датчиков.
- Оценивают статические, динамические и моментные нагрузки, включая смещение центра масс и технологические силы.
- Подбирают линейные направляющие по наиболее нагруженной каретке, жесткости, классу точности и требованиям к монтажной базе.
- Подбирают ШВП по осевой силе, диаметру, шагу, классу точности, преднатягу гайки и типу опор.
- Проверяют скорость, критическую частоту вращения винта ШВП, прогиб и потерю устойчивости при осевом сжатии.
- Выбирают привод по моменту, оборотам, инерции, профилю разгона и удержанию нагрузки.
- Проверяют точность позиционирования линейной оси, люфты, тепловое расширение и необходимость линейного энкодера.
- Закладывают монтажные базы, порядок выверки, защиту, смазку и контроль после сборки.
Исходные данные для проектирования
Расчет ШВП для линейного перемещения и выбор линейных направляющих невозможны без исходных параметров. Минимальный набор включает рабочий ход, массу перемещаемой части, центр масс, внешние силы, скорость, ускорение, точность позиционирования, повторяемость, ресурс, ориентацию оси и условия среды.
Механика
Здесь фиксируют ход, компоновку, массу подвижных частей, центр масс, плечи нагрузок, допустимые габариты, ориентацию оси и жесткость основания.
Движение
Задают скорость, ускорение, профиль разгона, частоту циклов, паузы, направление действия внешних сил и требования к плавности.
Точность
Разделяют точность позиционирования, повторяемость и погрешность хода ШВП. Для прецизионных осей учитывают температуру и обратную связь.
Среда
Проверяют пыль, абразив, стружку, влажность, СОЖ, температуру, доступность обслуживания и необходимость защитных кожухов.
Выбор линейных направляющих
Линейные направляющие выбирают по типу, динамической и статической грузоподъемности, моментным нагрузкам, жесткости, классу точности и требованиям к монтажу. Динамическая грузоподъемность нужна для оценки ресурса при движении, а статическая нужна для проверки деформаций и риска повреждения при пиковых нагрузках или ударах.
| Тип направляющих | Особенности | Типовые применения |
|---|---|---|
| Профильные рельсовые с шариковыми каретками | Баланс жесткости, точности и доступности | Координатные столы, автоматизация, станочные подачи средней нагрузки |
| Профильные рельсовые с роликовыми каретками | Повышенная жесткость и моментная грузоподъемность | Тяжелые оси, порталы, узлы с большими плечами нагрузки |
| Круглые валы с шариковыми втулками | Более простой монтаж, ниже жесткость по сравнению с профильными рельсами | Легкие механизмы, учебные и вспомогательные узлы |
| Миниатюрные направляющие | Компактность при ограниченной грузоподъемности | Оптика, лабораторные устройства, малые исполнительные оси |
| Направляющие с перекрестными роликами | Высокая точность на коротком ходе | Измерительные и прецизионные столы с малым перемещением |
Расчет нагрузок на каретки
Для двух рельсов с четырьмя каретками нагрузку нельзя делить только на четыре равные части. Смещенный центр масс создает моменты относительно продольной и поперечной осей. Из-за этого одна каретка может быть перегружена, а другая частично разгружена.
Здесь Fдин обозначает инерционную силу, Н; m обозначает массу перемещаемой части, кг; a обозначает ускорение, м/с². Формула дает базовую оценку силы при разгоне и торможении, но не учитывает трение, внешние технологические силы и ударные режимы.
Методически расчет ведут от общей силы и моментов. Сначала определяют вес и внешние силы, затем рассчитывают моменты от смещения центра масс: сила умножается на плечо относительно центра группы кареток. После этого моментные составляющие распределяют между рельсами и между передней и задней парой кареток. Проверку выполняют по наиболее нагруженной каретке, а отрицательная расчетная реакция указывает на разгрузку или подъемную силу, которую нельзя игнорировать.
Здесь Pmax обозначает ориентировочную нагрузку на наиболее нагруженную каретку, Н; F обозначает суммарную вертикальную или приведенную нагрузку, Н; Mx и My обозначают моменты от смещения центра масс, Н·м; B обозначает расстояние между рельсами, м; A обозначает расстояние между каретками на одном рельсе, м. Знаки моментных составляющих зависят от расположения каретки, поэтому расчет выполняют для всех четырех опорных точек.

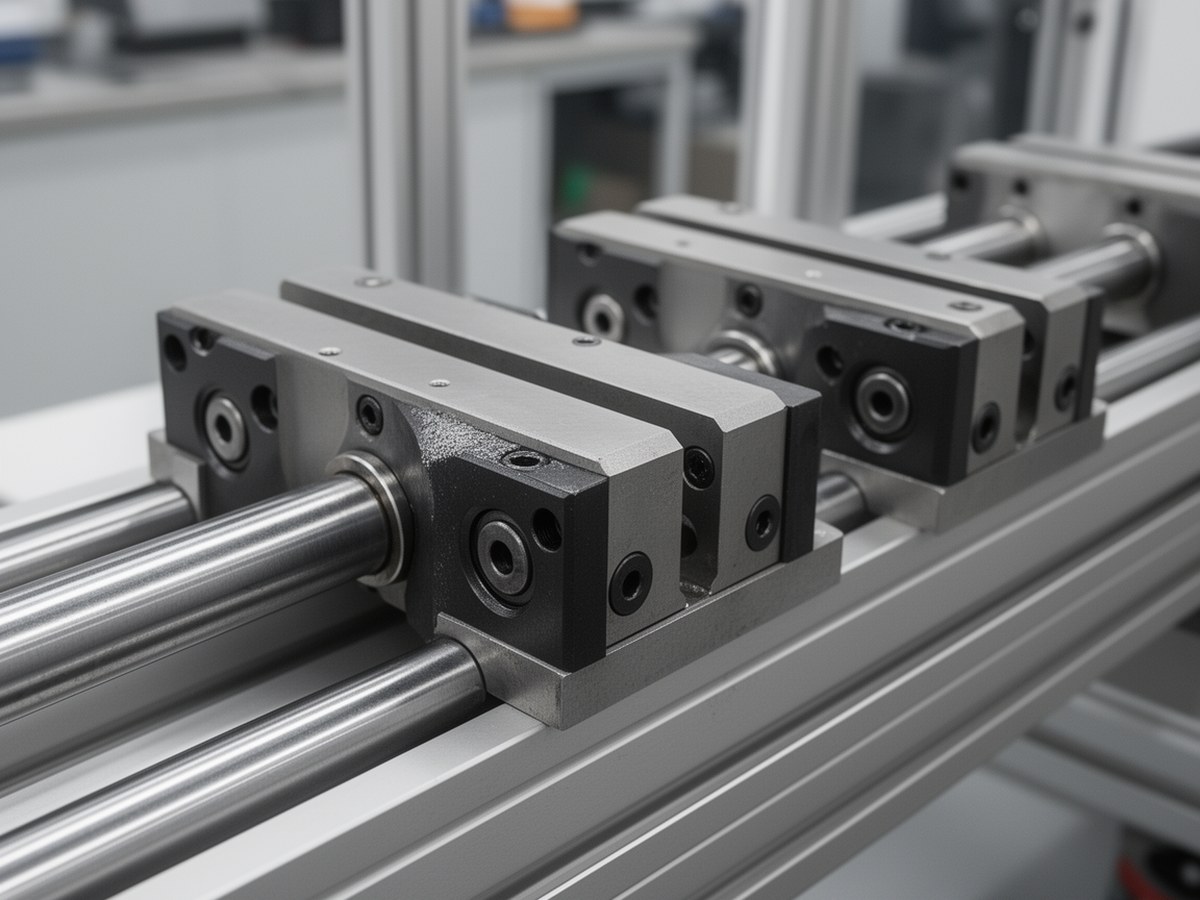

Распределение нагрузки по кареткам
Схема помогает пояснить, почему смещенный центр масс нельзя сводить к равному делению нагрузки на четыре каретки.
Выбор ШВП
Шарико-винтовую передачу выбирают после предварительной оценки нагрузки, хода и скорости. Основные параметры: диаметр винта, шаг, класс точности, тип гайки, преднатяг гайки ШВП, схема опор, допустимая частота вращения и устойчивость при осевом сжатии.
| Параметр ШВП | На что влияет | Практическое замечание |
|---|---|---|
| Диаметр винта | Жесткость, критическая скорость, устойчивость, грузоподъемность | Для длинного хода диаметр часто выбирают не по силе, а по скорости и прогибу |
| Шаг винта | Скорость, механическое разрешение, требуемый момент | Крупный шаг дает большую скорость при тех же оборотах, но требует большего момента |
| Класс точности | Погрешность хода на заданной длине | Для высокой абсолютной точности может потребоваться линейный энкодер |
| Тип гайки | Габарит, способ крепления, возможность преднатяга | Фланцевая гайка удобна для крепления к подвижной плите |
| Преднатяг гайки | Люфт, жесткость, момент трения и нагрев | Чрезмерный преднатяг снижает ресурс и повышает требования к приводу |
| Опоры винта | Осевую жесткость, допустимые обороты, компенсацию удлинения | Частая схема: фиксированная опора со стороны привода и плавающая опора на дальнем конце |
Критическая скорость, прогиб и устойчивость
Критическая скорость винта ШВП ограничивает вращение винта: при превышении допустимого значения возможны изгибные колебания. Потеря устойчивости относится к винту, работающему на сжатие, и проверяется отдельно. В длинных осях также оценивают прогиб от собственного веса и влияние способа установки: вращающийся длинный винт часто становится ограничением раньше, чем грузоподъемность гайки.
Здесь nкр обозначает ориентировочную критическую частоту вращения, об/мин; d обозначает расчетный диаметр винта, мм; L обозначает расстояние между опорами, мм; K обозначает коэффициент, зависящий от схемы опор. Это не универсальная расчетная методика: точные коэффициенты, расчетный диаметр, допустимый запас и способ проверки берут из каталога производителя конкретной ШВП.
Фиксированная и плавающая опора ШВП применяются для сочетания осевой жесткости и компенсации теплового удлинения. Фиксированная опора воспринимает осевую нагрузку и обычно ставится со стороны привода. Плавающая опора поддерживает дальний конец винта, но не должна жестко запирать его тепловое расширение.
Для вертикальных осей отдельно проверяют удержание нагрузки. ШВП обычно не рассматривают как надежный самотормозящийся механизм: при отключении питания нагрузка может опускаться. Поэтому учитывают тормоз двигателя, противовес, стопорный механизм, аварийный режим и безопасную остановку.
Скорость, ускорение и момент привода
Шаг ШВП связывает механику и привод. При малом шаге система получает лучшее механическое разрешение и больший выигрыш в силе, но для высокой линейной скорости требуются большие обороты. При крупном шаге легче получить скорость, но возрастает требуемый момент и уменьшается перемещение, соответствующее одному импульсу или одному отсчету энкодера.
Здесь v обозначает линейную скорость, м/мин; n обозначает частоту вращения винта, об/мин; p обозначает шаг ШВП, мм/об. Например, при 1500 об/мин и шаге 10 мм скорость составит 15 м/мин без учета ограничений по критической скорости и допустимым оборотам гайки.
Здесь M обозначает расчетный крутящий момент на винте, Н·м; F обозначает осевую силу, Н; p обозначает шаг винта, м/об; η обозначает КПД передачи. Для выбора двигателя дополнительно учитывают трение направляющих, преднатяг, ускорение, инерцию ротора, муфты и винта, а также запас по перегрузке.
Разрешение оси оценивают через шаг винта и разрешение привода. Если двигатель с энкодером дает N отсчетов на оборот, то расчетное дискретное перемещение равно p / N. Это расчетный шаг команды без учета механических и управляющих погрешностей; фактическая точность зависит от люфта, упругих деформаций, температурного дрейфа, настройки привода и погрешности хода ШВП.
Точность позиционирования и жесткость
Точность позиционирования показывает, насколько близко ось приходит к заданной координате. Повторяемость показывает, насколько стабильно она возвращается в одну и ту же точку. Погрешность хода ШВП описывает отклонение фактического перемещения гайки от номинального на длине винта. Эти параметры связаны, но не заменяют друг друга.
| Фактор | Как влияет на точность | Что проверять |
|---|---|---|
| Класс ШВП | Определяет накопленную погрешность хода | Паспортную погрешность на 300 мм или на полную длину |
| Люфт и преднатяг гайки | Влияют на смену направления и повторяемость | Осевой люфт, момент холостого хода, нагрев |
| Жесткость направляющих | Ограничивает прогиб под нагрузкой и моментами | Расчет по наиболее нагруженной каретке и монтажной базе |
| Монтажная геометрия | Создает начальные перекосы и паразитные силы | Параллельность рельсов, соосность ШВП, плоскостность базы |
| Температура | Изменяет длину винта и базы | Нагрев винта, режим работы, компенсацию в системе управления |
| Обратная связь | Позволяет контролировать фактическое положение | Необходимость линейного энкодера при высокой абсолютной точности |
Энкодера двигателя достаточно, если требуемая точность укладывается в суммарную погрешность ШВП, привода, люфтов, жесткости и температурного режима. Линейный энкодер нужен, когда требуется высокая абсолютная точность на длинном ходе или необходимо измерять положение подвижной части непосредственно, а не выводить его из оборотов винта.
Монтаж и выверка
Монтаж ШВП и линейных направляющих начинается с базовой геометрии направляющих. Сначала подготавливают монтажные поверхности, удаляют заусенцы и загрязнения, проверяют плоскостность и опорные бурты. Затем закрепляют базовый рельс, выставляют второй рельс по параллельности, устанавливают каретки и проверяют плавность перемещения плиты по всему ходу.
После этого выставляют ШВП относительно оси движения. Фиксированная опора должна обеспечивать осевую жесткость, а плавающая опора должна поддерживать винт без избыточного ограничения теплового удлинения. Гайку ШВП крепят к подвижной части без принудительного смещения. Муфта между двигателем и винтом должна передавать момент, но не должна маскировать грубую несоосность.
Соосность ШВП и направляющих контролируют до подключения привода. Полезны индикаторная проверка параллельности рельсов, пробный ход без двигателя, проверка момента холостого хода, контроль шума и нагрева после обкатки.
| Этап | Контрольная операция |
|---|---|
| Перед сборкой | Очистка базы, удаление заусенцев, проверка плоскостности и опорных буртов |
| После установки рельсов | Проверка параллельности и плавного хода кареток по всей длине |
| После установки ШВП | Проверка соосности опор, свободного хода гайки и отсутствия принудительного перекоса |
| После подключения привода | Проверка момента холостого хода, концевиков, референтного датчика, шума и нагрева |
| После обкатки | Повторная проверка затяжки, смазки, люфта, температуры и повторяемости |
Смазка, защита и обслуживание
Ресурс линейных направляющих и ШВП зависит от чистоты, смазки и реального режима движения. Смазочный материал выбирают по рекомендациям производителя, скорости, нагрузке, температуре и среде. Для станочных узлов со стружкой или абразивом предусматривают защитные ленты, гофрозащиту, кожухи или закрытый корпус.
Обслуживание включает контроль шума, нагрева, люфта, плавности хода, состояния уплотнений и наличия смазки. Интервалы пересмазки зависят от пробега, нагрузки и загрязненности среды; универсальный интервал без учета этих факторов применять некорректно.
Здесь Lнапр обозначает ориентировочную долговечность шариковой линейной направляющей в км; C обозначает динамическую грузоподъемность, Н; P обозначает эквивалентную нагрузку, Н; L0 обозначает базовую дистанцию из каталога производителя, обычно задаваемую для конкретной методики. Для роликовых направляющих показатель степени и поправочные коэффициенты могут отличаться.
Здесь Lшвп обозначает ориентировочную долговечность шариковой винтовой пары в оборотах; Ca обозначает динамическую осевую грузоподъемность ШВП, Н; Fa обозначает эквивалентную осевую нагрузку, Н. Перевод в линейный пробег выполняют через шаг винта. Итоговую проверку ресурса выполняют по каталожной методике производителя с учетом смазки, преднатяга, температуры и режима цикла.
Типовые ошибки проектирования и сборки
| Ошибка | Проявление | Инженерная мера |
|---|---|---|
| Перекос рельсов | Тяжелый ход, шум, локальный износ кареток | Выставлять базовый рельс от обработанного бурта, второй выставлять по индикатору и плавности хода |
| Несоосность ШВП и направляющих | Рост момента, нагрев гайки, переменный шум по ходу | Выставлять опоры и гайку после установки направляющих |
| Жесткая муфта при ошибке соосности | Изгибающая нагрузка на подшипники, винт и гайку | Сначала устранять геометрическую ошибку, затем выбирать муфту по моменту и допустимой компенсации |
| Неверный преднатяг гайки ШВП | Люфт при малом преднатяге или перегрев при чрезмерном | Выбирать преднатяг по требованиям к жесткости и допустимому моменту |
| Игнорирование критической скорости | Вибрации винта на высокой скорости | Проверять частоту вращения, длину между опорами и схему опор |
| Недооценка устойчивости винта | Риск потери устойчивости при осевом сжатии | Проверять сжимающую нагрузку, ориентацию оси, длину и диаметр винта |
| Недооценка теплового расширения | Уход координаты и рост осевых напряжений | Использовать плавающую опору и температурную компенсацию при необходимости |
| Недостаточная смазка или загрязнение | Повышенный износ дорожек качения и гайки | Закрывать зону движения, применять уплотнения и регламент смазки |
Пусконаладка и контроль после сборки
- Проверить наличие смазки в каретках и гайке ШВП.
- Проверить затяжку крепежа рельсов, опор, гайки, муфты и двигателя.
- Убедиться в работе концевых и референтных датчиков до движения на полной скорости.
- Выполнить ручной или медленный пробный ход по всей длине без заеданий.
- Проверить люфт при смене направления и повторяемость выхода в контрольную точку.
- Проконтролировать шум, вибрацию и нагрев после короткой обкатки.
- Сравнить фактический момент холостого хода с ожидаемым для выбранных компонентов.
Типовые сценарии применения
Координатный стол. Обычно требует хорошей повторяемости, малых люфтов и ровной монтажной базы. При небольшой массе решающими становятся класс ШВП, жесткость плиты и качество выверки рельсов. Для длинного стола дополнительно проверяют температурное удлинение винта.
Ось станка. Работает с внешними технологическими силами: резанием, прижимом, вибрацией. Здесь важны моментная жесткость направляющих, преднатяг кареток, защита от стружки и запас по статической грузоподъемности. ШВП проверяют по осевой силе, ресурсу, критической скорости и устойчивости.
Сборочный модуль. Часто ограничен временем цикла. Для него оценивают ускорение, инерцию подвижной части, допустимый рывок и нагрев при частых стартах. Шаг винта выбирают так, чтобы двигатель работал в допустимой зоне оборотов и момента.
Измерительный или лабораторный узел. Обычно имеет меньшие нагрузки, но более строгие требования к плавности и повторяемости. В таких системах часто важнее термостабильность, низкий шум, качество смазки и прямое измерение положения, чем максимальная грузоподъемность.
Готовый линейный модуль на ШВП удобен, когда требования укладываются в паспортные параметры хода, нагрузки и скорости. Самостоятельно проектируемая ось оправдана, если нужны особая компоновка, повышенная жесткость, нестандартная защита, специфическая база или интеграция в станину. В обоих случаях окончательный выбор компонентов выполняют по каталогам производителя и проверяют расчетом ресурса, скорости, устойчивости и точности.
