Компенсация бокового зазора в реечных передачах

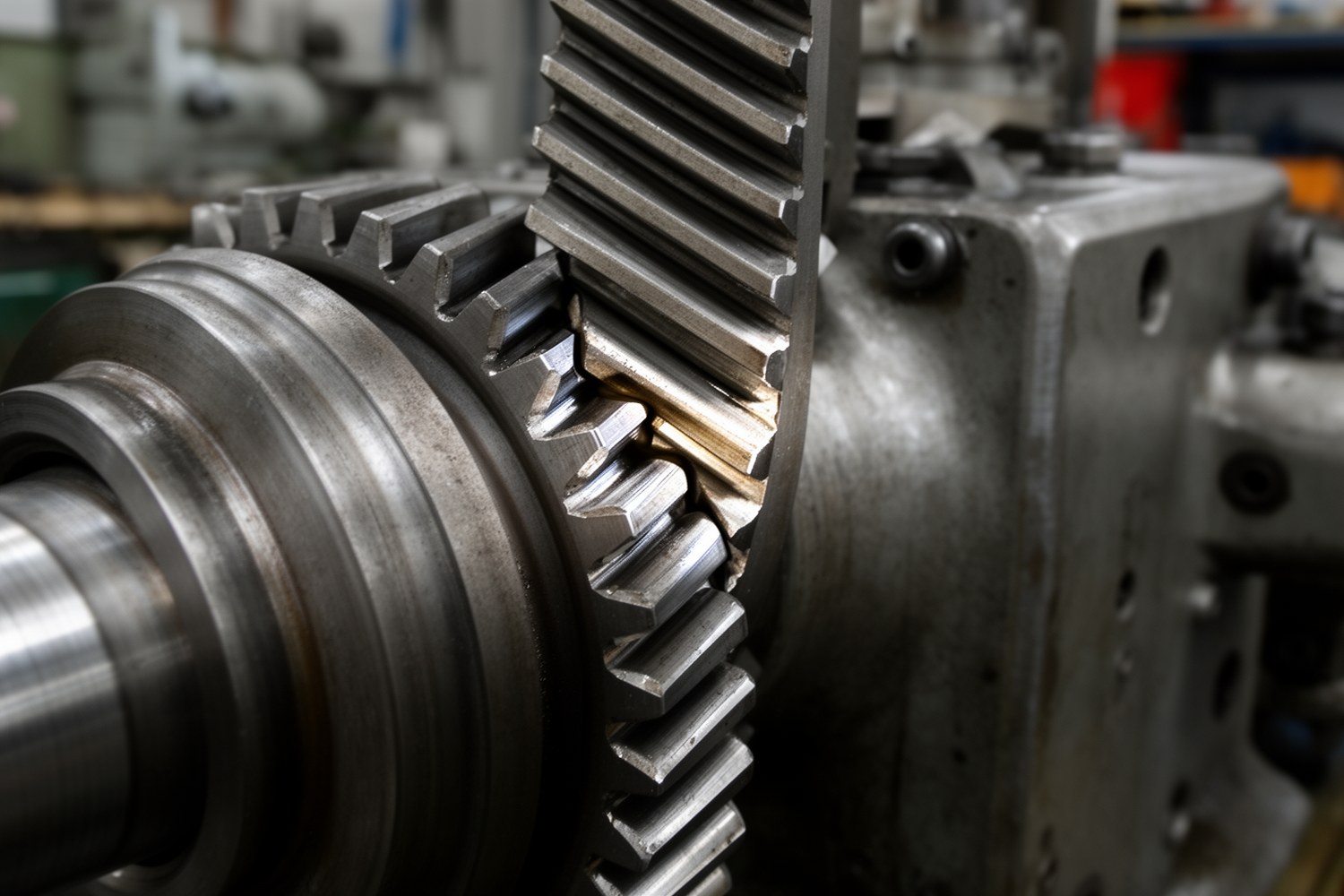

Боковой зазор в передаче «шестерня-рейка» нужен для смазки, температурных деформаций и сборочных отклонений. Проблемы начинаются при его избытке: растут люфт, ударность при реверсе, шум и износ. Ниже показано, как выполнить настройку реечной передачи без перетяга и как принять результат по измеримым критериям.

Коротко главное

Компенсацию люфта в реечной передаче выполняют в два этапа: механическая настройка и программная коррекция остатка.
Мертвый ход при реверсе оценивают с учетом угла зацепления и упругих деформаций узла.
Преднатяг принимают как стартовое значение и подтверждают испытаниями в рабочем цикле.

Область применения и термины

Материал применим к станочным, роботизированным и транспортным линейным осям.

Купить по теме

Belzona 1111, 1 кг
20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г
4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г
17 995 ₽ Без НДС
Loctite 243, 10 мл
1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г
10 800 ₽ Без НДС
Loctite 243, 1000 мл
23 500 ₽ Без НДС

jn: боковой зазор в зацеплении, мм.
Люфт (мертвый ход): системное проявление зазора в оси, мм.
Ew: фактическое межосевое расстояние, мм.
Ew_min: минимальное межосевое расстояние без зазора, мм.
Fpre: усилие преднатяга, Н.
Δx_rev: мертвый ход при реверсе по оси, мм.

Роль зазора и инженерный компромисс

Недостаточный зазор повышает риск заедания после прогрева. Избыточный зазор снижает повторяемость, увеличивает ударные нагрузки при смене направления и ускоряет износ. Поэтому задача состоит не в «нуле», а в стабильном рабочем диапазоне.

Методы компенсации

Метод	Когда уместен	Ограничение
Двухшестеренная схема с преднатягом	Высокая точность, частый реверс, динамика	Рост потерь, нужен контроль нагрева
Разрезная шестерня	Точная механическая подстройка	Чувствительность к износу и фиксации
Регулировка Ew	Умеренные требования, сервисная простота	Периодическая перенастройка
Программная компенсация люфта (backlash compensation ЧПУ)	Стабильный остаточный люфт	Не заменяет механику при износе

Сравнение механических способов компенсации зазора — Три базовых механических подхода к уменьшению люфта.

Алгоритм выбора метода

Зафиксируйте целевой допуск по Δx_rev и профиль цикла: скорость, частота реверса, нагрузка.
Если точность умеренная и реверс редкий, начните с регулировки Ew. Затем при необходимости добавьте программную компенсацию.
Если реверс частый или нужна высокая повторяемость, выбирайте механическую выборку зазора (двухшестеренная или разрезная схема), а ПО оставляйте для остатка.
При переменной или ударной нагрузке приоритет у механики, иначе программная коррекция будет нестабильной.
После настройки проверьте ресурсные индикаторы: ток, температура, вибрация. Если они растут сверх порога, уменьшайте преднатяг и повторяйте приемку.

Расчеты и обозначения

1) Геометрия зацепления:
jn = Ew - Ew_min

2) Мертвый ход при реверсе:
Δx_rev ≈ jn / cos(αw) + Δx_el
где αw, рабочий угол зацепления, Δx_el, вклад упругих деформаций зубьев, опор и крепежа. При малых деформациях и αw около 20° допускают грубую оценку Δx_rev≈jn, но это приближение.

3) Стартовая оценка преднатяга:
Fpre = k · Fmax
k берут как начальный диапазон (часто 0,15…0,35), а окончательно подтверждают испытанием. Фиксированное значение без проверки может привести к перетягу.

4) Упрощенная динамическая модель одной оси:
J·φ¨ + B·φ˙ + Tfr·sign(φ˙) + Tel(φ) = Tm - Fl·r
Tel(φ)=0, если |φ|<φj/2; Tel(φ)=c·(φ-φj/2·sign(φ)), если |φ|≥φj/2

Здесь φ, относительный угол в зацеплении (например, φ=θm-x/r), c, эквивалентная жесткость, B, вязкое демпфирование, Tfr, момент сухого трения, Fl, внешняя сила на рейке, r, начальный радиус шестерни. Модель применяют для низко- и среднечастотной оценки, для сложной динамики нужна многомассовая модель.

Пусконаладка и приемка

Базовые замеры: jn и Δx_rev в нескольких точках хода при заданной температуре.
Механическая регулировка выбранным методом.
Реверсные тесты на малой и рабочей скорости под нагрузкой.
Тепловой прогон до установившегося режима.
Настройка программной компенсации остатка и повторная проверка.

Параметр приемки	Критерий
Δx_rev	Не выше допуска оси по ТЗ (например, ≤0,02 мм)
Ток привода	Рост после настройки обычно не более 10–15% от базового цикла
Температура узла	В пределах лимита узла и без аномального дрейфа
Вибрация	Без роста ударной составляющей относительно базового уровня

Короткий пример. До настройки: Δx_rev=0,09 мм, ток 3,2 А, температура 48 °C. После регулировки и ПО-коррекции: Δx_rev=0,02 мм, ток 3,5 А (+9%), температура 51 °C (+3 °C). Результат приемлем.

Периодический контроль и диагностика

Контроль бокового зазора и люфта выполняют по регламенту (типично 250–500 ч), а для точных осей реверсный тест проводят чаще, вплоть до ежесменного.

Карту программной компенсации переснимают после механической регулировки, замены элементов зацепления, изменения профиля нагрузки или заметного роста Δx_rev.

Повторяемость измерений: одна точка хода, одинаковая температура, одинаковая нагрузка, одна скорость и одно направление подхода к точке.

Симптом	Вероятная причина	Действие
Рост мертвого хода при реверсе	Износ пары, ослабление фиксации	Механическая ревизия, затем обновление ПО-карты
Рост тока и температуры	Избыточный преднатяг	Снизить Fpre, повторить тепловой прогон
Шум и ударность	Избыточный jn или нестабильный контакт	Проверить Ew, состояние зубьев и опор

Ограничения и типовые ошибки

Компенсация только в ПО при реальном механическом износе.
Выбор Fpre только по формуле без стендовой проверки.
Оценка результата только по люфту без контроля тока, температуры и вибрации.
Отсутствие журнала ТО и трендов измерений.

Комбинированная схема: механика + ПО

Практически устойчивый вариант для точных систем: сначала механически стабилизировать зацепление, затем программно компенсировать остаток. Если остаточный люфт стабилен, ПО работает эффективно. Если люфт растет со временем, сначала корректируют механику, и только потом обновляют параметры ЧПУ.
