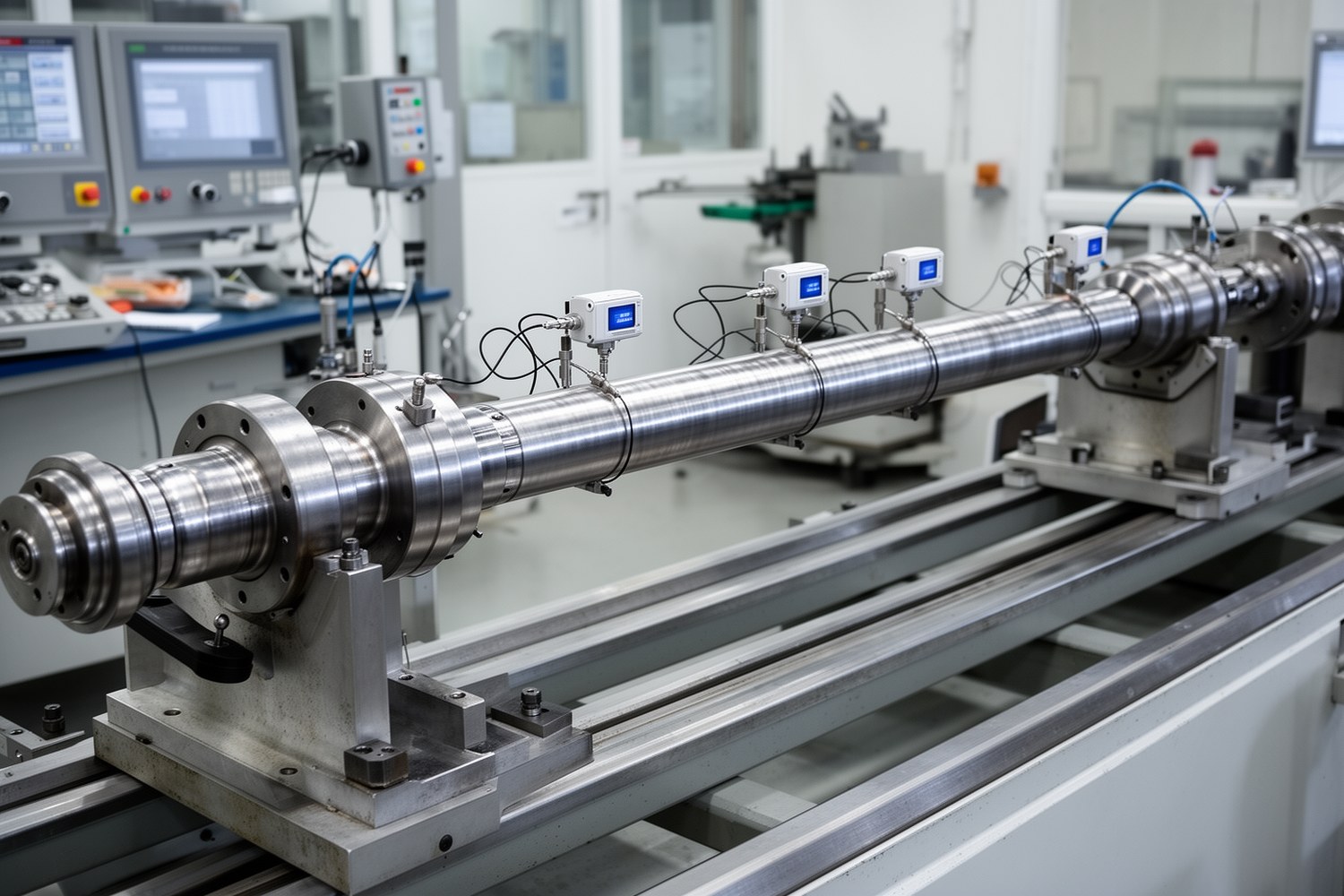

Компенсация температурного расширения длинных прецизионных валов нужна, когда микронная точность должна сохраняться при изменении температуры. Ключевая задача не только оценить удлинение, но и связать его с функциональной ошибкой: уводом нуля, изменением преднатяга, потерей соосности и ресурсом опор.
Коротко главное
- Базовый расчет: ΔL = α·L0·ΔT, после чего обязательно проверяют дифференциальное тепловое расширение и переходные режимы.
- Метод компенсации выбирают по вкладу температурной погрешности позиционирования в общий допуск-бюджет.
- Типовой порядок усиления решений: фиксированная и плавающая опора, затем low-CTE материал или симметричная компоновка, далее активная компенсация по датчикам.
Где проблема становится критичной
Критичная зона обычно начинается при L/D > 20, длине от ~1 м и требованиях по координате на уровне единиц-десятков микрометров. При этом решающим фактором часто становится не абсолютный ΔT, а градиент температуры по длине вала и скорость изменения режима.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Если расчетная температурная составляющая сопоставима с выделенной долей допуска, проект следует считать термочувствительным и закладывать компенсацию на этапе компоновки.
Минимальная расчетная модель и допущения
Для сопряженных деталей:
Для температурной погрешности позиционирования:
Оценка верхней границы напряжений при почти полном осевом ограничении:
Допущения: формулы выше применяются для малых деформаций, квазилинейного поведения материала в рабочем диапазоне и корректных граничных условий. Табличные α ориентировочны, так как зависят от марки, термообработки, текстуры, температуры и направления (для анизотропных материалов).
| Материал | КЛТР α, 10⁻⁶ 1/°C | Удлинение на 1 м при ΔT=10°C, мкм |
|---|---|---|
| Сталь конструкционная | 11-13 | 110-130 |
| Нержавеющая сталь | 16-18 | 160-180 |
| Алюминиевый сплав | 22-24 | 220-240 |
| Инварный сплав | 0.8-1.6 | 8-16 |
| Карбид кремния | 2.2-3.4 | 22-34 |
Шаблон допуск-бюджета (бюджета погрешностей)
Задайте общий допуск по координате Tol и распределите его по корню квадратов:
Температурную долю задают коэффициентом βT:
На этапе концепта обычно берут βT = 0.2...0.35, для особо стабильных систем 0.1...0.2. Проверка запаса:
Рекомендуемый запас: MarginT ≥ 1.2 для серийного режима, ≥ 1.5 для нестабильного теплового цикла.
Алгоритм выбора метода (decision-flow)
- Рассчитайте εT,pred для худшего сценария (включая градиент температуры по длине вала и переходный режим).
- Если εT,pred ≤ 0.5·εT,allow и продольный градиент ≤ 0.5°C/м, обычно достаточно пассивной схемы: фиксированная и плавающая опора + корректная компоновка.
- Если 0.5...1.0·εT,allow или градиент 0.5...2°C/м, добавляют симметричную архитектуру, согласование КЛТР, локальный термоконтроль, при необходимости low-CTE вал.
- Если εT,pred > εT,allow, градиент > 2°C/м, быстрые циклы (<30 мин) или требование субмикронной стабильности, активная компенсация по датчикам становится обязательной.
- После выбора метода подтвердите решение термоциклами и обновите модель по фактическим данным.
Алгоритм выбора
Схема с порогами по εT,allow, градиенту и режиму.
Граничные условия применимости методов
| Метод | Доля εT в допуске | ΔT / градиент | Режим | Комментарии |
|---|---|---|---|---|
| Фиксированная + плавающая опора | до ~50% εT,allow | умеренный ΔT, градиент до ~0.5°C/м | квазистационарный | Базовый и наиболее надежный вариант |
| Компенсационная муфта | до ~70% εT,allow | умеренный ΔT, локальные смещения | стационар/медленный переход | Нужно контролировать износ и люфт |
| Симметричная компоновка | до ~80% εT,allow | градиент до ~1°C/м | повторяемые циклы | Снижает увод нуля |
| Материал low-CTE | до ~90% εT,allow | ΔT высокий, но предсказуемый | стационар/медленный переход | Проверять технологичность и сопряжения |
| Активная компенсация | >90% εT,allow или дефицит запаса | градиент >2°C/м, быстрые переходы | нестационарный | Нужны датчики, модель и регулярная калибровка |
Короткий расчетный кейс
Исходные данные: стальной вал L0=1.6 м, α=12·10⁻⁶ 1/°C, рабочий перепад ΔT=6°C, допуск по координате Tol=12 мкм, βT=0.25. Тогда εT,allow=3 мкм. Базовое удлинение: ΔL=12·10⁻⁶·1.6·6=115 мкм. Даже при kkin=0.05 получаем εT≈5.8 мкм, что выше допустимых 3 мкм (MarginT≈0.52). Решение: фиксированная и плавающая опора как база, затем усиление термоконтролем и активной коррекцией, после чего повторная проверка на термоциклах.
Ограничения low-CTE материалов
| Материал | КЛТР, 10⁻⁶ 1/°C | Модуль, ГПа | Ограничения |
|---|---|---|---|
| Инвар | 0.8-1.6 | 130-150 | Цена, чувствительность к техпроцессу |
| Суперинвар | 0.2-0.6 | 120-145 | Высокая стоимость, ограниченная доступность |
| SiC | 2.2-3.4 | 380-450 | Хрупкость, сложные посадки |
| CFRP (вдоль волокон) | -1...+7 | 70-160 | Анизотропия, сложные интерфейсы металл-композит |
Верификация: как проверять на испытаниях
- Не менее 3 термоциклов в рабочем диапазоне, с плато и переходами.
- Дискретизация: 1-2 Гц для тепловых каналов, 5-20 Гц для координатной ошибки в переходах.
- Датчики: фиксированная опора, плавающая опора, привод, середина вала, базовая станина.
- Критерии приемки: εT в пределах εT,allow, повторяемость после перезапуска, отсутствие недопустимого роста преднатяга.
Мини-глоссарий
- КЛТР (α): коэффициент линейного теплового расширения.
- ΔL: линейное температурное удлинение.
- ΔLdiff: дифференциальное тепловое расширение сопряженных деталей.
- εT: температурная погрешность позиционирования.
- ΔLeff: эффективное удлинение в направлении контролируемой координаты.
- Градиент температуры: изменение температуры по длине вала, °C/м.
- Допуск-бюджет: распределение допустимой ошибки между источниками.
