Что такое температурная компенсация: это коррекция температурно-зависимой погрешности механизма по измеренной температуре и модели теплового поведения узла. В станках и измерительных системах она уменьшает погрешность позиционирования и дрейф размеров во время прогрева.
Коротко главное
- Базовую деформацию оценивают по формуле ΔL = α·L0·ΔT, где α, коэффициент линейного теплового расширения (1/°C).
- Для многокоординатной кинематики используют вектор смещения и его проекцию на направление движения, а не простую сумму ΔX+ΔY+ΔZ.
- Приемку после внедрения фиксируют численно: по остаточной ошибке, повторяемости и дрейфу за заданный период.
Что такое температурная компенсация
Компенсируют не температуру, а ее влияние на геометрию и координаты. На практике применяют три уровня: конструктивный (пассивный), программный (поправки в ЧПУ или контроллере) и активный (замкнутый контур с исполнительным воздействием).
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Термокомпенсация в станках с ЧПУ обычно сочетает несколько уровней: термостабилизацию узла, измерение температуры и коррекцию координат в ЧПУ.
Физика тепловых ошибок и базовые формулы
Для однородного изотропного элемента:
- ΔL, м, изменение длины;
- α, 1/°C, коэффициент линейного теплового расширения (КТР);
- L0, м, исходная длина;
- ΔT, °C, изменение температуры.
Для пространственного смещения используют векторную запись:
Здесь n, единичный вектор направления обработки или измерения.
Это базовая форма программной коррекции координаты.
Пример: сталь, L0 = 0.50 м, α = 12×10⁻⁶ 1/°C, ΔT = 15 °C. Получаем ΔL = 90 мкм.
Когда линейной модели достаточно, а когда нужна динамика
| Условие | Ориентир | Решение |
|---|---|---|
| Однородность поля | ΔT между ключевыми точками ≤ 2–3 °C | Линейной модели по α обычно достаточно |
| Темп нагрева | dT/dt ≤ 0.5 °C/мин | Статическая модель с редкой переоценкой коэффициентов |
| Градиенты и локальные источники | ΔT > 3 °C или выраженные горячие зоны | МКЭ и/или модель f(T,t) по нескольким датчикам |
| Разные постоянные времени | τ датчика заметно меньше/больше τ узла | Учет лагов и фильтрации в модели |
Источники тепловых ошибок: линейные и роторные узлы
| Узел | Источник нагрева | Тип смещения | Где контролировать температуру |
|---|---|---|---|
| Рама и направляющие | Приводы, внешняя среда | Дрейф нуля, перекос осей | База станка и воздух в рабочей зоне |
| ШВП | Трение винт-гайка, опоры | Осевое удлинение | Обе опоры и средняя зона винта |
| Линейка энкодера | Нагрев корпуса/линейки | Масштабная ошибка | Непосредственно на линейке |
| Шпиндель | Подшипники, мотор, резание | Осевое смещение, радиальное биение | Передняя и задняя опоры |
| Поворотный стол | Привод, подшипник, тормоз | Смещение оси вращения | Несколько точек по окружности |
Пассивная, программная и активная компенсация
| Подход | Снижение тепловой ошибки, % | CAPEX, усл. ед. | Внедрение, чел.-дни | Обслуживание |
|---|---|---|---|---|
| Пассивный (материалы, симметрия, плавающие опоры) | 20–50 | 1–2 | 2–10 | Периодический осмотр 1 раз в 6–12 мес |
| Программная коррекция | 40–80 | 2–3 | 5–20 | Проверка модели 1 раз в 1–3 мес |
| Активный контур | 60–90 | 4–5 | 15–60 | Ежемесячный контроль датчиков и лагов |
Измерения: температура узла и температура среды

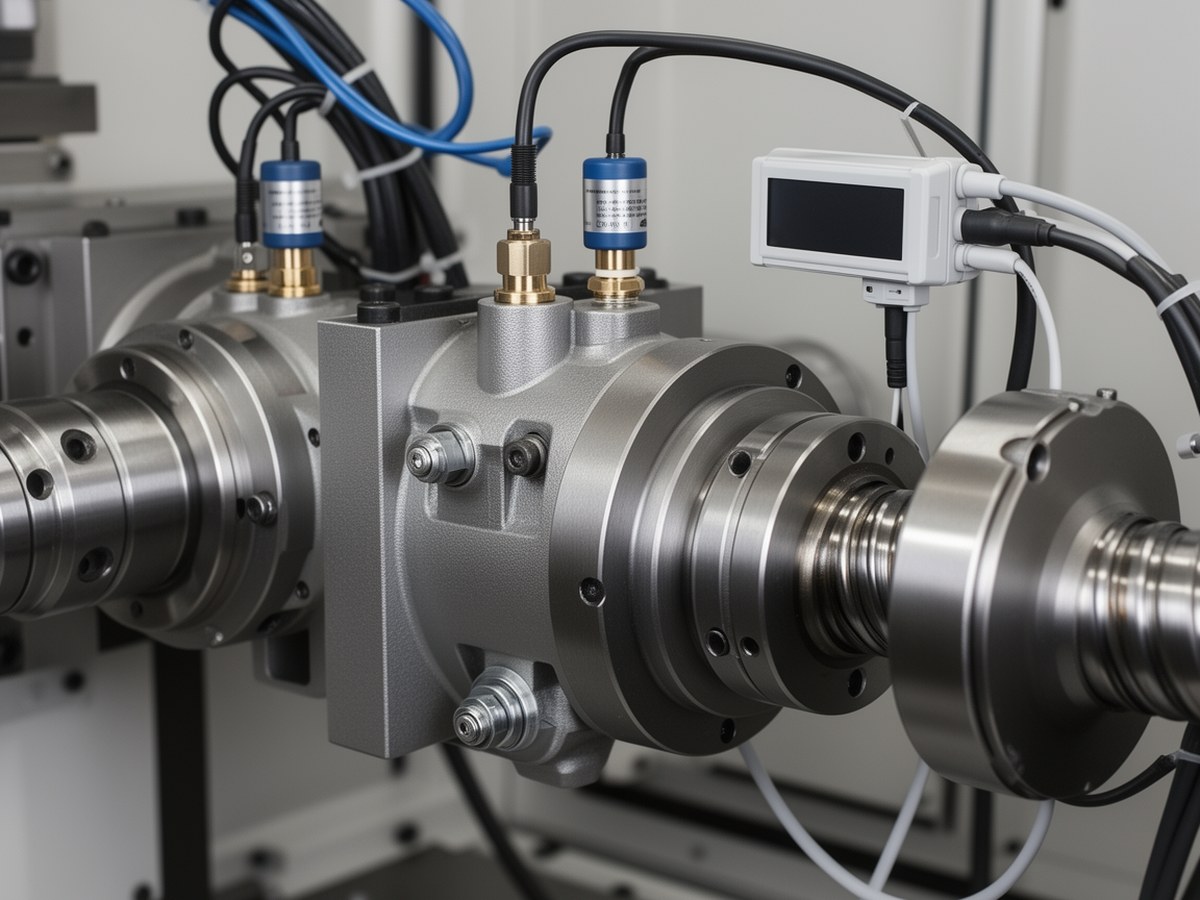

Приоритет установки: сначала датчики на критичных деталях размерной цепи, затем датчики воздуха как канала внешнего возмущения.
| Канал | Тип точки | Роль в модели | Приоритет |
|---|---|---|---|
| T узла | Опоры шпинделя, корпус ШВП, линейка | Основной предиктор деформации | 1 |
| T среды | Воздух около рабочей зоны, вне струй СОЖ/вентиляции | Медленное внешнее возмущение | 2 |
| Датчик | Диапазон, °C | Типовая погрешность | τ63, с |
|---|---|---|---|
| Термопара K | -200…+1250 | ±1.5 °C | 0.2–2 |
| Pt100 Class A | -50…+250 | ±(0.15 + 0.002·|T|) °C | 1–5 |
| NTC | -40…+125 | ±0.2…±0.5 °C | 1–10 |
| ИК-пирометр | 0…+500 | ±1% показания или ±1 °C | 0.05–0.3 |
Приоритет точек измерения
Схема должна показать, что датчики на детали ставят раньше датчиков воздуха.
Как выбрать стратегию
| Требуемая остаточная ошибка по оси, мкм | Темп нагрева dT/dt | Рекомендуемый класс решения |
|---|---|---|
| > 20 | < 0.2 °C/мин | Пассивные меры и базовая программная поправка |
| 5–20 | 0.2–0.8 °C/мин | Многодатчиковая программная модель f(T,t) |
| < 5 | > 0.8 °C/мин или резкие циклы | Активный контур + термостабилизация + регулярная ревалидация |
Пусконаладка и верификация
- Снять базовый профиль: прогрев, стационар, охлаждение; записать ошибку без коррекции.
- Установить датчики на узлах размерной цепи и отдельно в среде.
- Построить модель f(T,t), включая лаги и фильтры.
- Проверить до и после на одинаковых траекториях и нагрузках.
- Зафиксировать протокол приемки и график повторной проверки.
| KPI приемки | Метрика | Порог |
|---|---|---|
| Остаточная ошибка | P95(|e|) после коррекции | ≤ 0.5·P95(|e|) базового режима |
| Повторяемость | σ(e) на 5 повторов цикла | Не хуже базы, целевое улучшение ≥ 20% |
| Дрейф | Изменение P95(|e|) за 30 суток | ≤ 10% |
| Устойчивость к смене режима | P95(|e|) на 2 дополнительных режимах | В пределах +20% к основному режиму |
Перенос модели на идентичную машину допустим только после локальной проверки KPI на ее собственных циклах.
Типовые ошибки внедрения
- Датчик стоит в воздухе, а не на детали, поэтому модель теряет связь с реальной деформацией.
- Не учтены задержки измерения и фильтрации, коррекция приходит поздно.
- В контроллере смешаны единицы или знаки коэффициентов.
- Модель обучена на узком наборе режимов и деградирует при смене нагрузки.
Что термокомпенсация не решает
Она не устраняет люфты, износ, вибрации, ошибки сборки и кинематические дефекты. Эти причины устраняют отдельными мерами.
