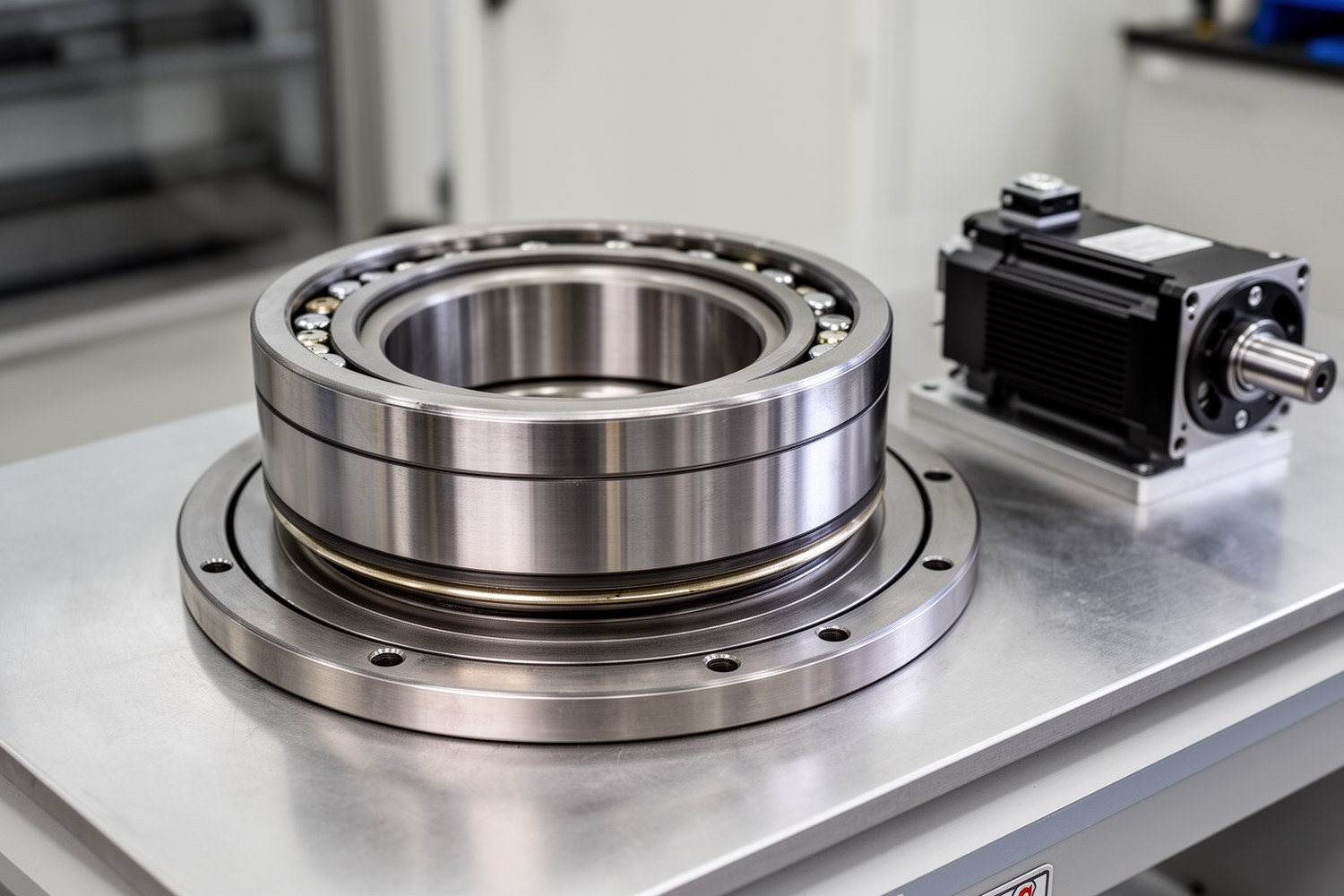

Компенсация тепловых деформаций ОПУ помогает удержать ось вращения, зазоры, преднатяг и точность позиционирования при нагреве колец, основания, привода и соседних конструкций.
Коротко главное
- Тепловая ошибка ОПУ связана не только с общим нагревом. На точность сильно влияют температурные перепады между кольцами, корпусом, основанием и приводом.
- Компенсация обычно сочетает конструктивные решения, подбор материалов, термостабилизацию, программную коррекцию и проверку узла в реальных рабочих режимах.
Опорно-поворотное устройство, или ОПУ, воспринимает осевые, радиальные и опрокидывающие нагрузки и одновременно обеспечивает поворот или точное угловое позиционирование узла. В станках, робототехнике, антенных системах, измерительных установках и тяжелом машиностроении даже небольшой нагрев может изменить геометрию колец, положение оси вращения, зазоры и момент трения. Поэтому компенсацию тепловых деформаций ОПУ рассматривают не как отдельную добавку к конструкции, а как часть общей задачи точности.
В высокоточных, то есть прецизионных опорно-поворотных устройствах, критичны микронные и угловые отклонения. Если наружное кольцо прогревается иначе, чем внутреннее, ось вращения может сместиться. Если основание расширяется несимметрично, плоскость установки получает перекос. Если привод и редуктор нагревают одну сторону корпуса, возникает локальная овальность, которая меняет контакт в дорожках качения или скольжения.
Что называют компенсацией тепловых деформаций ОПУ
В этой теме речь идет не о трубопроводных компенсаторах, а о сохранении точности поворотного механизма при изменении температуры. Компенсируют не сам факт расширения материала, а его влияние на рабочие параметры: осевое и радиальное биение, люфт, повторяемость, угловую ошибку, изменение преднатяга и стабильность момента вращения.
- Равномерное расширение изменяет размеры колец.
- Температурный градиент в ОПУ вызывает перекос, овальность и смещение центра вращения.
- Пассивные меры снижают чувствительность узла к нагреву.
- Активные меры удерживают температуру критических зон или выравнивают ее.
- Программная коррекция уменьшает остаточную ошибку положения, но не исправляет механические дефекты.
Почему ОПУ деформируется при изменении температуры
Тепловой баланс ОПУ складывается из внутренних и внешних источников нагрева. Внутри узла тепло выделяется в дорожках качения или скольжения, уплотнениях, редукторах, тормозах, электродвигателях, подшипниках привода и силовой электронике. Снаружи влияют температура цеха или улицы, солнечная радиация, поток охлаждающего воздуха, соседние горячие агрегаты и массивное основание, которое может работать как тепловой резервуар.
Для точности особенно важны переходные режимы: пуск после холодной стоянки, длительная работа на одной скорости, резкое торможение, смена нагрузки, локальное охлаждение вентиляцией. Средняя температура корпуса в таких ситуациях мало что объясняет. Два кольца могут иметь близкую среднюю температуру, но разные распределения по окружности и по высоте.
| Источник тепла | Типичное влияние | Как снизить эффект |
|---|---|---|
| Трение в дорожках и уплотнениях | Локальный нагрев колец, рост момента вращения, изменение преднатяга | Подбор смазки, контроль преднатяга, снижение избыточного контактного давления |
| Редуктор, двигатель, тормоз | Нагрев одной зоны корпуса, овальность, смещение оси | Тепловое разъединение, экраны, отвод тепла от привода |
| Солнечная радиация | Градиент по окружности и высоте, медленный уход нуля | Кожухи, экраны, светлые покрытия, датчики на освещенной стороне |
| Поток холодного воздуха | Неравномерное охлаждение наружного кольца или основания | Защита от сквозняков, равномерная вентиляция, проверка в реальной компоновке |
| Основание и соседние агрегаты | Передача тепла через крепеж и посадочные поверхности | Тепловые прокладки, симметричная опора, контроль температуры основания |
Как тепловые деформации влияют на точность
Равномерный нагрев стального кольца диаметром около метра может дать десятые доли миллиметра изменения диаметра при десятках градусов перепада. Само по себе это не всегда приводит к ошибке позиционирования, если вся система расширяется согласованно. Опасность появляется, когда расширение ограничено крепежом, отличается между деталями или меняет контактные условия.
Типовые проявления: биение ОПУ при нагреве, изменение зацепления привода, неравномерный момент вращения, дополнительное напряжение в кольцах, изменение люфта, потеря повторяемости и уход углового нуля. Программная компенсация может уменьшить ошибку положения, но она не исправляет механическое заедание, перегрузку крепежа, ошибку сборки или потерю преднатяга.
Пассивные конструктивные методы
Пассивная компенсация снижает чувствительность конструкции к нагреву без датчиков и управляющего контура. Ее закладывают на этапе компоновки, потому что позднее заменить симметричную силовую схему или тепловой путь обычно сложно.
- Симметричная компоновка распределяет тепловые потоки и жесткость так, чтобы расширение не уводило ось вращения в одну сторону.
- Компенсационные зазоры и посадки не дают креплению жестко запереть кольца при ожидаемом расширении.
- Тепловое разъединение отделяет горячие элементы от точных поверхностей прокладками, дистанционными элементами, экранами или отдельными теплоотводами.
- Равномерный теплоотвод уменьшает риск перекоса. Одностороннее охлаждение иногда ухудшает точность сильнее, чем умеренный общий нагрев.
Материалы и термостабильные элементы
Материал выбирают не только по коэффициенту линейного теплового расширения. Важны теплопроводность, модуль упругости, масса, износостойкость, технологичность, стабильность после термообработки, совместимость с посадками и стоимость. Значения КТР в таблице ориентировочные: они зависят от марки, структуры материала, термообработки и температурного диапазона.
| Материал или группа | Ориентировочный КТР | Где применяют | Ограничения |
|---|---|---|---|
| Легированные стали | Около 10-13×10-6 1/°C | Кольца, дорожки, крепежные элементы | Заметное расширение, нужна симметрия и проверка напряжений |
| Инварные сплавы | Около 1-2×10-6 1/°C | Прецизионные вставки, корпуса датчиков, опорные элементы | Стоимость, обработка, ограничения по прочности и размерам |
| Керамика и нитрид кремния | Около 2-4×10-6 1/°C | Тела качения, износостойкие элементы, метрологические узлы | Хрупкость, требования к обработке и контактным напряжениям |
| Титановые сплавы | Около 8-10×10-6 1/°C | Облегченные конструкции, элементы с высокой коррозионной стойкостью | Низкая теплопроводность, цена, особенности крепления |
| Стеклокерамика с малым КТР | Близкий к нулю в рабочем диапазоне | Шкалы, эталонные элементы, оптические и измерительные системы | Хрупкость, ограниченная применимость в силовых элементах ОПУ |
Активная термостабилизация
Активная термостабилизация ОПУ использует датчики температуры, исполнительные устройства и контур обратной связи. Цель зависит от конструкции: удерживать температуру критических зон, выравнивать градиенты, отводить тепло от привода или подогревать холодную часть конструкции до согласованного состояния.
К активным средствам относят жидкостное охлаждение, принудительную вентиляцию, управляемые нагреватели, элементы Пельтье и отдельные теплоотводы от приводных узлов. Датчики ставят не там, где удобно протянуть провод, а в местах, связанных с ошибкой: возле дорожек качения, крепления колец, корпуса датчика угла, редуктора, основания и зон внешнего нагрева.
Для ответственных систем предусматривают диагностику отказа датчика, контроль обрыва цепи, ограничение мощности нагревателей и понятное поведение при потере охлаждения. Иначе сама система термостабилизации может создать новый температурный градиент.
Программная и гибридная компенсация
Программная компенсация строится на модели зависимости ошибки от температур, скорости вращения, момента нагрузки и времени прогрева. Контроллер или ЧПУ получает данные от датчиков и вводит поправку в угловое положение, координату инструмента, положение антенны или измерительную систему.
Такой подход требует калибровки: узел прогревают в заданных режимах, измеряют биение и позиционную ошибку, связывают их с температурами критических зон и проверяют повторяемость. Модель может быть табличной, регрессионной или физически ориентированной. После ремонта, замены датчиков, изменения смазки или перенастройки преднатяга модель обычно нужно проверять заново.
Гибридный подход обычно надежнее: конструкция сначала делает тепловое поведение предсказуемым, активная система удерживает или выравнивает температуру, а программная коррекция убирает остаточную позиционную ошибку. Компенсация тепловых деформаций ОПУ в такой схеме не заменяет механическую точность, а дополняет ее.
| Метод | Принцип | Преимущества | Ограничения |
|---|---|---|---|
| Пассивный | Симметрия, зазоры, материалы, экраны, теплоотвод | Не требует управления, повышает базовую устойчивость | Ограниченная адаптация к меняющимся режимам |
| Активный | Датчики, охлаждение, нагрев, обратная связь | Позволяет удерживать температуру или снижать градиент | Сложность, обслуживание, риск неправильной настройки |
| Программный | Модель ошибки и коррекция положения | Удобен для ЧПУ и систем с датчиками положения | Не исправляет заедания, ошибки сборки и потерю преднатяга |
| Гибридный | Сочетание конструкции, датчиков и управляющей коррекции | Подходит для высоких требований к точности | Нужна дисциплина проектирования, испытаний и обслуживания |
Расчет тепловых деформаций
Тепловой расчет ОПУ начинают с простой оценки линейного расширения. Она помогает понять порядок величин и определить, какие размеры чувствительны к температуре.
ΔL = α · L0 · ΔT
где ΔL обозначает изменение длины, α обозначает коэффициент линейного теплового расширения, L0 обозначает исходный размер, ΔT обозначает изменение температуры.
Для кольца при равномерном нагреве аналогично оценивают изменение диаметра:
ΔD = α · D0 · ΔT
где ΔD обозначает изменение диаметра, D0 обозначает исходный диаметр кольца.
Например, для стального кольца диаметром 1000 мм при α = 12×10-6 1/°C и нагреве на 30 °C расчет дает ΔD около 0,36 мм. Для обычной силовой конструкции это может быть допустимо, но для прецизионного поворотного узла такая величина уже сопоставима с зазорами, преднатягом и требованиями к биению.
Угловую ошибку при малом смещении можно предварительно оценить через отношение смещения к характерному радиусу:
φ ≈ e / R
где φ обозначает малую угловую ошибку в радианах, e обозначает радиальное или осевое смещение контрольной точки, R обозначает расстояние до оси или измерительный радиус.
Эти формулы не учитывают температурные градиенты, контактные жесткости, преднатяг, болтовые соединения, трение, неоднородность материалов и податливость основания. Их используют как первый фильтр, а не как окончательное подтверждение точности.
Когда нужен термомеханический МКЭ-расчет
Связанный термомеханический расчет методом конечных элементов нужен, когда геометрия ОПУ сложная, нагрев неравномерный, есть контакты с преднатягом, высокие требования к точности или заметные переходные режимы. В модели учитывают теплопроводность деталей, тепловыделение привода и трения, теплообмен с воздухом, закрепления, болтовые соединения, контактные зоны и жесткость основания.
| Подход | Что показывает | Когда достаточен |
|---|---|---|
| Аналитическая оценка | Порядок расширения отдельных размеров | Ранний этап, равномерный нагрев, простая геометрия |
| Стационарный тепловой расчет | Температурное поле при установившемся режиме | Длительная работа с близкими к постоянным нагрузками |
| Нестационарный тепловой расчет | Прогрев, останов, смену скорости и внешнего охлаждения | Режимы с выраженной временной зависимостью |
| Связанный термомеханический расчет | Деформации, напряжения, перекосы и контактные изменения | Прецизионные ОПУ, сложные крепления, высокий риск градиентов |
Измерения и верификация
Термостабильность подтверждают испытаниями, потому что расчетная модель всегда упрощает реальный контакт, сборку и теплообмен. Обычно контролируют температуры критических зон, радиальное и осевое биение, момент вращения, люфт, повторяемость, позиционную ошибку и возврат параметров после циклов нагрева и охлаждения.
Испытание полезно проводить не только при установившейся температуре. Для многих ОПУ максимальная ошибка появляется во время прогрева, когда привод уже горячий, а массивное кольцо и основание еще холодные.
| Проверка | Что выявляет | Комментарий |
|---|---|---|
| Холодный старт и рабочий прогрев | Переходную ошибку, уход нуля, рост момента вращения | Нужно фиксировать время, скорость, нагрузку и температуры критических зон |
| Циклы нагрев-охлаждение | Гистерезис, остаточные смещения, стабильность после повторов | Важны для узлов с частыми пусками и остановами |
| Термокарта поверхности | Локальные горячие и холодные зоны | Полезна для поиска асимметрии, но не заменяет контактные датчики |
| Измерение радиального и осевого биения | Овальность, перекос, изменение геометрии вращения | Сравнивают холодное, прогретое и охлажденное состояние |
| Измерение позиционной ошибки | Уход углового положения и повторяемости | Используют для настройки и проверки программной компенсации |
| Контроль момента вращения и люфта | Изменение преднатяга, заедание, неравномерный контакт | Показывает проблемы, которые нельзя исправить только поправкой в контроллере |

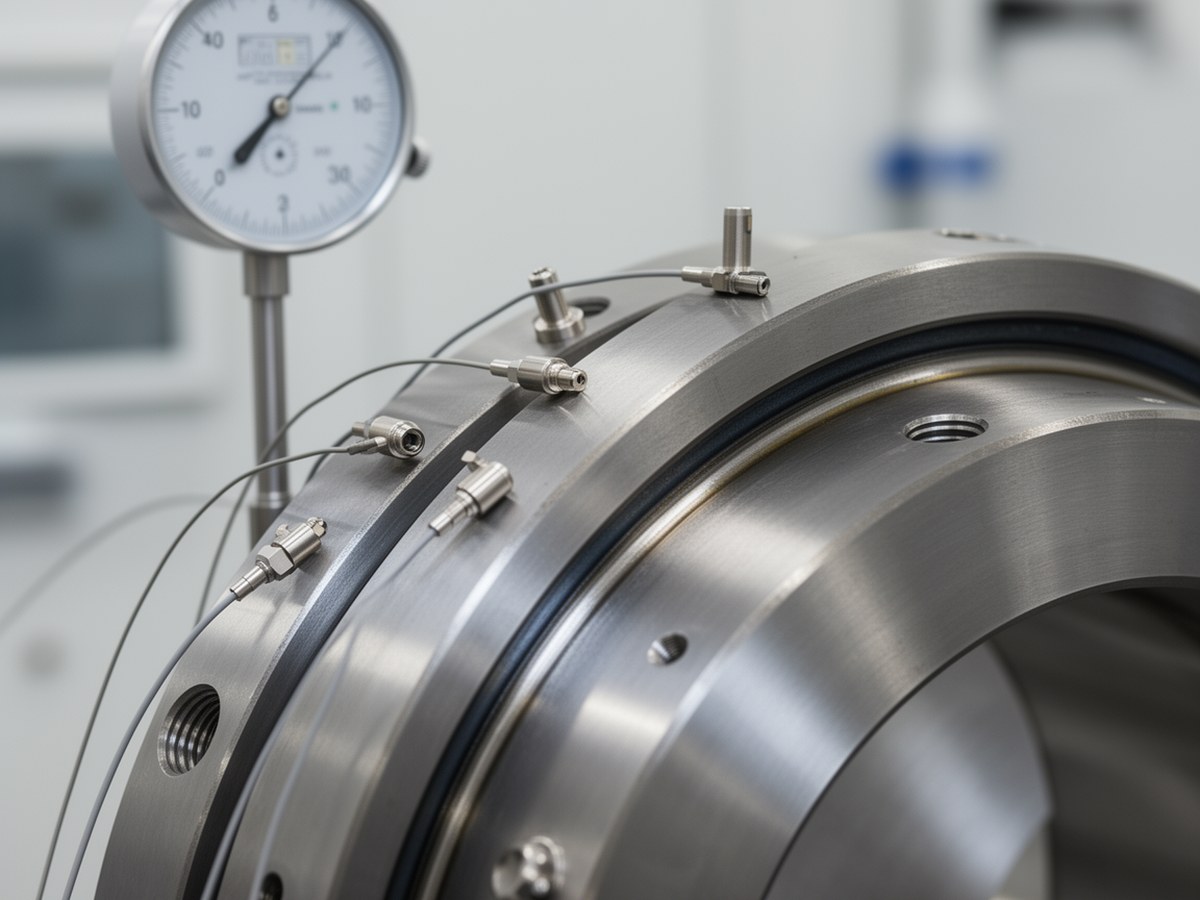

Контроль температурных зон
Фотография уместна рядом с разделом о проверке термостабильности и размещении датчиков.
Как выбрать метод компенсации
Выбор метода зависит от требуемой точности позиционирования ОПУ, температурного диапазона, габаритов, режима работы, стоимости, ремонтопригодности, доступности датчиков и наличия системы управления. Для умеренных требований часто достаточно симметричной конструкции, правильных зазоров и контроля тепловыделения. Для измерительных систем, прецизионных столов, антенн и роботизированных осей с высокой повторяемостью чаще применяют гибридную схему.
| Условие | Предпочтительный подход | Пояснение |
|---|---|---|
| Небольшой температурный диапазон и умеренная точность | Пассивная компенсация | Главное: симметрия, посадки, смазка и отсутствие локального перегрева |
| Сильный нагрев привода или внешней среды | Активная термостабилизация | Нужно выравнивать температуру или отводить тепло от критических зон |
| Медленная и повторяемая ошибка положения | Программная компенсация | Подходит при наличии датчиков, калибровки и стабильной механики |
| Микронные требования, сложные режимы, дорогой простой | Гибридная схема | Сочетает механическую термостабильность, измерения и управляющую коррекцию |
| Трудный доступ к обслуживанию | Пассивные меры с минимальной активной частью | Охлаждение, насосы и датчики повышают требования к диагностике и ремонту |
Если ошибка медленная и хорошо повторяется, программная коррекция может быть эффективной. Если главный риск связан с перегревом привода или односторонним солнечным нагревом, сначала нужно стабилизировать тепловой режим. Если расширение создает напряжения или заедание, программная компенсация не решит проблему: нужно менять крепление, зазоры, теплоотвод или материалы.
Типовые ошибки проектирования
- Расчет только по средней температуре без анализа градиентов между кольцами, корпусом, основанием и приводом.
- Жесткая фиксация колец без компенсационных зазоров и без учета расширения посадочных поверхностей.
- Размещение датчиков вдали от дорожек качения, редуктора, основания или зоны датчика угла.
- Односторонний теплоотвод, который снижает среднюю температуру, но увеличивает перекос.
- Игнорирование переходных режимов: пуска, торможения, длительной стоянки, повторного запуска и работы на солнце.
- Попытка исправить программной моделью механические причины: неверную сборку, потерю преднатяга, заедание или недостаточную жесткость основания.
- Отсутствие повторной калибровки после ремонта, замены датчика, изменения смазки или вмешательства в привод.
- Недооценка обслуживания активной системы: загрязнение каналов охлаждения, деградация смазки, отказ вентилятора или датчика.
На практике надежная компенсация тепловых деформаций в высокоточных ОПУ строится по цепочке: сначала предсказуемая механика и тепловая компоновка, затем расчет и размещение датчиков, после этого испытания, калибровка и корректировка модели. Такая последовательность позволяет связать расчетную термостабильность с реальной точностью позиционирования.
