Для задачи «как выбрать роликовые и шариковые опоры, линейные подшипники и направляющие для конвейера» рабочий подход один: ТЗ → профиль цикла → выбор узла → проверка запаса, привода и ресурса → регламент обслуживания.
Коротко главное
- Сначала фиксируют ТЗ и профиль рабочего цикла, после этого считают эквивалентную динамическую нагрузку.
- Запас по статической и динамической грузоподъемности выбирают с учетом режима: плавный, реверсивный или ударный.
- Линейный подшипник и рельсовая направляющая с кареткой решают разные задачи и требуют разного подхода к монтажу.
- В пыльной среде важна согласованная работа узлов: направляющая, уплотнение, смазка и гофрозащита.
- На этапе пуска отслеживают динамику тока, температуры и вибрации в первые две недели.
Область применения и границы
Гайд относится к конвейерам и транспортным модулям с линейным перемещением. Узлы ворот рассматриваются как смежный контекст: у них чаще выше роль ударов в крайних положениях и боковых нагрузок, поэтому параметры не переносят без пересчета.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Belzona 1131, 1 кг28 950 ₽ Без НДС
KLUBER Kluberplex BEM 41-132, 1 кг14 950 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
KLUBER Amblygon TA 15/2, 1 кг19 950 ₽ Без НДС
Термины без двусмысленности
- Линейный подшипник: обычно втулочный узел (часто по цилиндрическому валу), чувствителен к жесткости вала и чистоте.
- Линейная направляющая (рельсовая) с кареткой: рельс + каретка с телами качения (шарики/ролики), выше требования к плоскостности, соосности и преднатягу каретки.
- Роликовый узел конвейера: узел катания или опоры для транспортируемого элемента либо подвижной части, обычно проще по точности, но устойчивее в грубой среде.
Быстрый выбор за 60 секунд
- Если приоритет, низкое сопротивление и шум при умеренных нагрузках, обычно стартуют с шариковых решений.
- Если приоритет, ударная стойкость и допуск на перекос/несоосность, чаще выбирают роликовые решения.
- Если нужна повторяемость позиционирования, базовый кандидат, рельсовая направляющая с кареткой.
- Если среда сильно пыльная или абразивная, сначала закладывают защиту и регламент смазки и очистки направляющих, потом уточняют тип узла.
Входные данные для подбора (ТЗ)
- Нагрузки: номинальная, пиковая, ударная (Н, кН).
- Скорость и ускорение: м/с, м/с², доля реверсов.
- Точность и повторяемость: мм.
- Режим: циклы/час, длительность включения.
- Среда: пыль, абразив, влага, температура.
- Ограничения по шуму и вибрации.
- Доступность обслуживания.
Алгоритм выбора по шагам
- Фиксируют рабочие и аварийные режимы.
- Составляют цикл нагружения по участкам.
- Считают эквивалентную динамическую нагрузку и максимальную статическую.
- Выбирают класс узла по точности, среде и допуску на перекос.
- Проверяют момент привода при пуске и реверсе.
- Проверяют ресурс L10 и стартовый регламент обслуживания.
Опоры: шариковые и роликовые
| Критерий | Шариковые | Роликовые |
|---|---|---|
| Динамическая нагрузка | Умеренная | Выше при близком габарите |
| Ударные режимы | Чувствительнее | Обычно устойчивее |
| Сопротивление | Ниже | Выше |
| Шум | Ниже | Средний/выше |
| Чувствительность к загрязнению | Выше | Ниже |
| Допуск на перекос/несоосность | Ниже | Обычно выше |

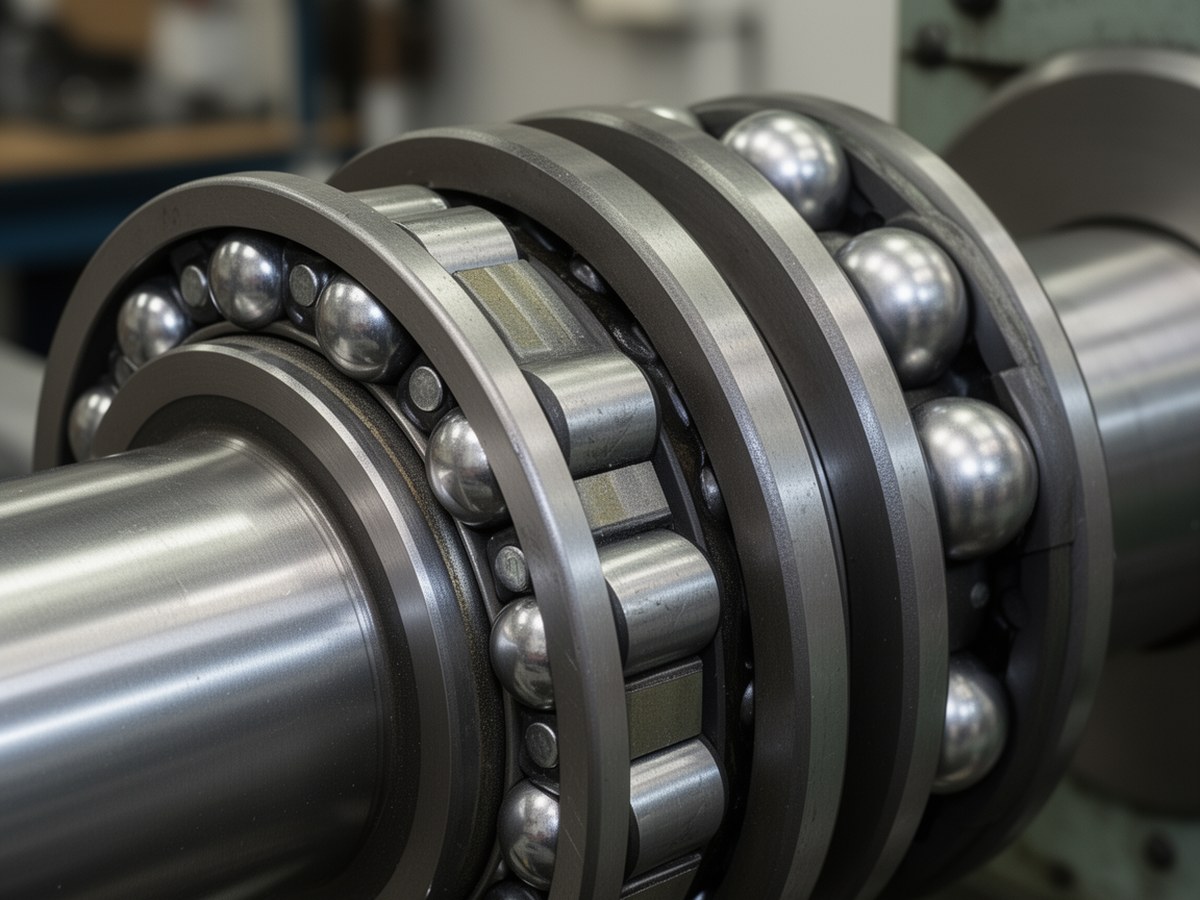

Сравнение контакта и распределения нагрузки
Изображение ставится перед таблицей критериев, чтобы визуально связать геометрию опоры с эксплуатационными различиями.
Линейные узлы и преднатяг
Преднатяг каретки и его влияние: рост преднатяга повышает жесткость и точность, но увеличивает трение, нагрев и требуемый момент привода. Для реверсивных осей это проверяют отдельно на смене направления.
Запыленная среда: схема защиты и стартовый сервис
| Среда | Исполнение | Стартовый интервал смазки/очистки |
|---|---|---|
| Чистая | Стандартные уплотнения | Смазка 500–1000 ч, осмотр 1 раз в месяц |
| Пыльная | Усиленные уплотнения + скребки + кожух/гофра | Смазка 150–300 ч, очистка еженедельно |
| Абразивная | Максимально закрытая схема | Смазка 50–150 ч, очистка 2–3 раза в неделю |
Это стартовые диапазоны, их уточняют по фактическим трендам температуры, тока и загрязнения смазки.
Проверочные расчеты (упрощенно)
1) Эквивалентная динамическая нагрузка при переменном цикле
P_eq = ( Σ(P_i^p · n_i) / Σ n_i )^(1/p)
где P_i, нагрузка на участке цикла, n_i, число повторений или доля времени, p = 3 (шариковые) или 10/3 (роликовые).
2) Запас по грузоподъемности
S_d = C / P_eq, S_s = C0 / P0,max
Ориентиры для предварительного выбора:
| Режим | S_d (динамика) | S_s (статика) |
|---|---|---|
| Плавный, без ударов | 1,2–1,5 | 1,5–2,0 |
| Реверсивный, частые пуски | 1,5–2,0 | 2,0–3,0 |
| Ударный/тяжелая пыль | 2,0–3,0 | 3,0–5,0 |
3) Сила сопротивления и момент привода
F_Σ = F_тр + F_гофр + F_уклон + F_инерц
M = F_Σ · r / η
Отдельно проверяют установившийся режим, а также момент привода при пуске и реверсе.
4) Ресурс L10
L10 = (C / P_eq)^p · 10^6
Компактный пример расчета
Дано: P1 = 1,2 кН (60% цикла), P2 = 2,0 кН (30%), P3 = 3,0 кН (10%), узел шариковый (p=3). Тогда P_eq ≈ ((1,2^3·0,6 + 2,0^3·0,3 + 3,0^3·0,1))^(1/3) ≈ 2,0 кН. При C = 4,0 кН получаем S_d = 2,0. Если P0,max = 3,0 кН и C0 = 9,0 кН, тогда S_s = 3,0. При F_Σ = 420 Н, r = 0,025 м, η = 0,9: M ≈ 11,7 Н·м. Предварительный вывод: запас достаточен для реверсивного режима, но нужен контроль пиков тока на пуске.
Совместимость узлов (краткая матрица)
| Элемент | Что согласовать | Риск при несовместимости |
|---|---|---|
| Направляющая и каретка | Преднатяг, класс точности, смазка | Перегрев, рост трения |
| Опора и база | Жесткость, соосность, перекос | Локальный износ, вибрация |
| Привод и кинематика | Момент, реверс, инерция | Срыв шага, перегрузка |
| Уплотнение и среда | Тип пыли/влаги, скорость | Подсос абразива |
| Гофрозащита и ход | Жесткость, геометрия укладки | Рост F_гофр и ошибки позиционирования |
Типовые отказы (FMEA-lite)
| Признак | Вероятная причина | Как проверить | Что менять |
|---|---|---|---|
| Шум и вибрация растут | Загрязнение, дефицит смазки | Осмотр дорожек, анализ смазки | Очистка, корректировка регламента |
| Рывок на реверсе | Перекос, завышенный преднатяг, жесткая гофра | Тренд тока и вибрации на смене направления | Юстировка, пересмотр преднатяга/гофры |
| Ранний люфт | Недостаточный S_s | Проверка пиковых нагрузок | Увеличение типоразмера, демпфирование ударов |
Пусконаладка и первые 2 недели
- День 1–3: контроль тока привода, температуры узла и вибрации каждый рабочий цикл смены.
- День 4–14: контроль 1 раз в смену, сравнение с базовой линией.
- Триггеры: ток +15% к базе, температура +10–15 °C к стабильному уровню, заметный рост вибрации.
Ограничения применимости
Материал предназначен для предварительного инженерного выбора. Финальное решение принимают только после сверки с паспортом изделия: допустимые динамические и статические нагрузки, коэффициенты ресурса, монтажные допуски, ограничения по скорости, температуре и смазке.
