Композиты в машиностроении применяют там, где важны снижение массы, коррозионная стойкость и управляемая жесткость. Для надежного результата материал, расчет, технология и контроль качества рассматриваются как единая система.
- КМ = матрица + армирующий наполнитель + интерфейс.
- Свойства зависят от архитектуры слоев и процесса изготовления.
- Критические риски: межслойная прочность, повреждаемость при ударе, технологические дефекты.
Что такое композиты в машиностроении
Композитные материалы (КМ) в машиностроении, это материалы, в которых как минимум два компонента работают совместно: матрица связывает систему и передает сдвиг, армирование несет основную нагрузку, интерфейс определяет эффективность передачи напряжений и стойкость к расслоению.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Belzona 1121, 1 кг26 500 ₽ Без НДС
Belzona 1111, 2 кг45 000 ₽ Без НДС
Для слоистых систем: ламина это один ориентированный слой, ламинат это пакет слоев, ортотропия это разные свойства по главным направлениям.
Классификация композитных материалов
| Класс по матрице | Ориентировочный диапазон температур | Сильные стороны | Ограничения | Типичные узлы |
|---|---|---|---|---|
| Полимерные (PMC) | до ~120-250°C | низкая плотность, технологичность, коррозионная стойкость | ползучесть, чувствительность к перегреву и влаге | корпуса, панели, кожухи, валы |
| Металлические (MMC) | ~200-500°C и выше | теплопроводность, износостойкость, сохранение несущей способности при повышенных температурах | сложная обработка, повышенная стоимость | нагруженные тепловые узлы, тормозные элементы |
| Керамические (CMC) | ~800-1400°C | жаростойкость, химическая инертность | хрупкость, высокая стоимость цикла | горячие части энергетических машин |
| Углерод-углерод (C/C) | порядка ~1600-2500°C в инертной/вакуумной среде | высокая термостойкость, стабильность при термоциклах | окисление без защиты, дорогая технология | высокотемпературные фрикционные узлы |
Примечание по температурам: диапазоны ориентировочные, не нормативные. Допустимые режимы зависят от конкретной системы матрицы, среды, длительности выдержки, числа термоциклов и критериев деградации свойств.
| Тип армирования | Материалы | Инженерный эффект | Комментарии |
|---|---|---|---|
| Непрерывные волокна | углерод, стекло, арамид, базальт | максимум удельной прочности и жесткости вдоль волокон | требуют точной ориентации под нагрузку |
| Короткие волокна | стекло, углерод | технологичность в серийном формовании | характеристики ниже, чем у непрерывных систем |
| Частицы/дисперсное армирование | карбиды, оксиды, графит | износостойкость, термостабильность, трибология | ограниченный вклад в растяжение |
| Гибридное армирование | комбинации волокон | баланс жесткости, вязкости и стоимости | нужна валидация межслойного поведения |
Свойства и инженерная интерпретация
| Показатель | КМ (типично) | Сталь/Al (типично) | Комментарий |
|---|---|---|---|
| Плотность, г/см³ | 1.4-2.1 (PMC) | 7.8 / 2.7 | масса снижается, но не всегда пропорционально |
| Прочность вдоль армирования, МПа | 500-2000+ | 400-1500 | в поперечном направлении обычно ниже |
| Модуль вдоль армирования, ГПа | 35-180+ | 70 (Al) / 210 (сталь) | жесткость настраивают укладкой |
| КЛТР, 10⁻⁶ 1/°C | от отрицательных до ~40 | ~23 (Al), ~12 (сталь) | сильно зависит от направления |
| Демпфирование | обычно выше металлов | ниже | полезно для вибронагруженных узлов |
Критерии выбора под условия эксплуатации
| Условие | Что проверять | Предпочтительные решения | Стоп-факторы |
|---|---|---|---|
| Температура | Tmax, термоциклы, запас до Tg/размягчения | высокотемпературные смолы, MMC/CMC | работа вне окна матрицы |
| Среда | влага, химия, УФ, гальванопара | химстойкие матрицы, барьерные покрытия, изоляция | контакт углепластика с активными металлами без изоляции |
| Нагрузка | растяжение/сжатие/сдвиг/удар/усталость | направленная укладка, локальные усиления, гибриды | игнорирование повреждаемости при ударе |
| Ресурс | число циклов, деградация свойств | консервативные допуски и регламент НК | перенос S-N кривых металлов без пересчета |
| Обслуживание | доступность НК и ремонта | модульные узлы, ремонтные процедуры | неремонтопригодная геометрия в критичном узле |
Типовые сценарии выбора
- Коррозионная среда: чаще выбирают PMC со стекло- или углеродным армированием и барьерными покрытиями.
- Вибронагруженный узел: используют ламинаты с повышенным демпфированием и проверкой усталости и delamination growth.
- Высокотемпературный узел: рассматривают MMC/CMC/C/C с проверкой среды, окисления и термоциклической деградации.
Технологии изготовления и влияние на качество
| Процесс | Качество/пористость | Серийность | CAPEX | Комментарий |
|---|---|---|---|---|
| Ручная выкладка | высокая зависимость от оператора | единичное и малые серии | низкий | прототипы и крупногабаритные изделия |
| Вакуумная инфузия | ниже пористость, лучше контроль смолы | малые/средние серии | средний | компромисс качества и стоимости |
| RTM | хорошая повторяемость | средние/крупные серии | средний/высокий | нужна точная оснастка и режимы |
| Прессование (SMC/BMC) | высокая производительность | крупные серии | высокий | ограничения по архитектуре армирования |
| Автоклав | стабильные свойства и низкая пористость | малые/средние серии | очень высокий | ответственные композитные детали |
Дефекты и допуски: допустимость пористости, непроклея, волнистости волокон и отклонения объемной доли армирования задают спецификацией процесса. Расчетные allowables принимают только после подтверждения программой испытаний и НК для конкретной технологии.
Соединения и узлы композит-металл
Болтовые
Плюсы: разборка и ремонт. Риски: концентрации напряжений, bearing/bypass, расслоение у отверстий. Меры: втулки, локальные подкладки, контроль момента, кромочные расстояния.
Клеевые
Плюсы: равномерная передача нагрузки без сверления. Риски: старение клея, подготовка поверхности. Меры: квалификация поверхности, контроль толщины шва, климатические испытания.
Гибридные
Плюсы: отказоустойчивость и несущая способность. Риски: сложность технологии и контроля. Меры: совместный расчет болт+клей и поэтапная валидация узла.
Гальванопара: для пары углепластик, алюминий/сталь применяют изоляционные прослойки, герметизацию кромок и контроль увлажнения стыка.

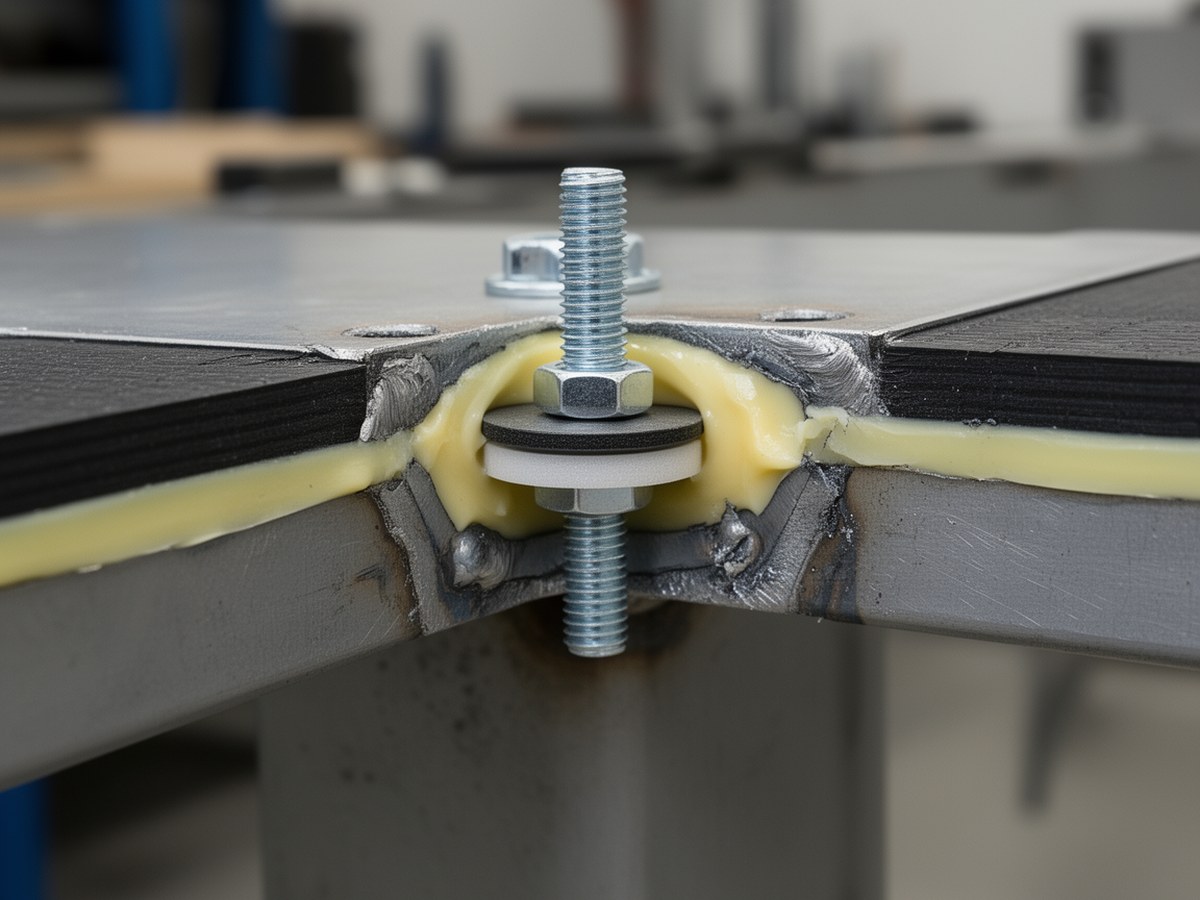

Гибридное соединение композит-металл
Иллюстрация помогает связать расчет bearing/bypass и меры против деламинации в районе отверстий.
Расчет и верификация
Базовый расчет слоистых КМ выполняют по CLT, но прочностную проверку не ограничивают внутрислойными критериями. Для ответственных узлов обязательно учитывают межслойные механизмы отказа и потерю устойчивости.
- Внутрислойно: максимальные напряжения, Tsai-Hill/Tsai-Wu.
- Межслойно: критерии деламинации по межслойным напряжениям/энергии высвобождения (Mode I/II/III, mixed mode).
- Конструктивно: потеря устойчивости ламината, bearing/bypass для отверстий, локальное смятие и отрыв.
Верификация: применяют пирамиду «купон → элемент → узел». На каждом уровне подтверждают расчетные allowables, чувствительность к дефектам и корректность коэффициентов запаса.
Неразрушающий контроль и эксплуатационный мониторинг
| Метод НК | Лучше выявляет | Ограничения | Применение |
|---|---|---|---|
| УЗК | расслоения, непроклей, крупные поры | сложная геометрия, зоны затухания | приемка после формования, периодический контроль |
| Активная термография | подповерхностные дефекты, нарушения адгезии | зависимость от толщины и теплового режима | быстрый скрининг панелей и оболочек |
| Акустическая эмиссия | рост повреждений под нагрузкой | сложная интерпретация, шумовая среда | стендовые испытания, мониторинг ответственных узлов |
Экономика жизненного цикла (LCC)
| Компонент LCC | Металл | КМ | Что учитывать |
|---|---|---|---|
| CAPEX | обычно ниже | часто выше | оснастка, квалификация процесса, НК |
| OPEX | базовый | может быть ниже за счет массы | режим работы и наработка |
| Ресурс/коррозия | зависит от защиты | часто лучше в агрессивной среде | профили среды и нагрузки |
| Ремонт/простои | знакомые технологии | нужны регламенты и обучение | доступ к узлу и время восстановления |
| Утилизация | отработанные цепочки | сложнее для части систем | локальные требования и доступные процессы |
Ограничения и когда КМ не лучший выбор
- Высокие локальные контактные напряжения без возможности конструктивного усиления.
- Температурно-временной режим вне подтвержденного окна матрицы/системы.
- Требование частой полевой разборки при отсутствии квалифицированного НК.
- Нет стабильного процесса, допусков по дефектам и испытательной базы.
Итоговый выбор сравнивает не «материал сам по себе», а работоспособность узла на заданный ресурс. Для этого сопоставляют композиты и другие материалы, применяемые в машиностроении, по одинаковым функциям, ограничениям и LCC.
