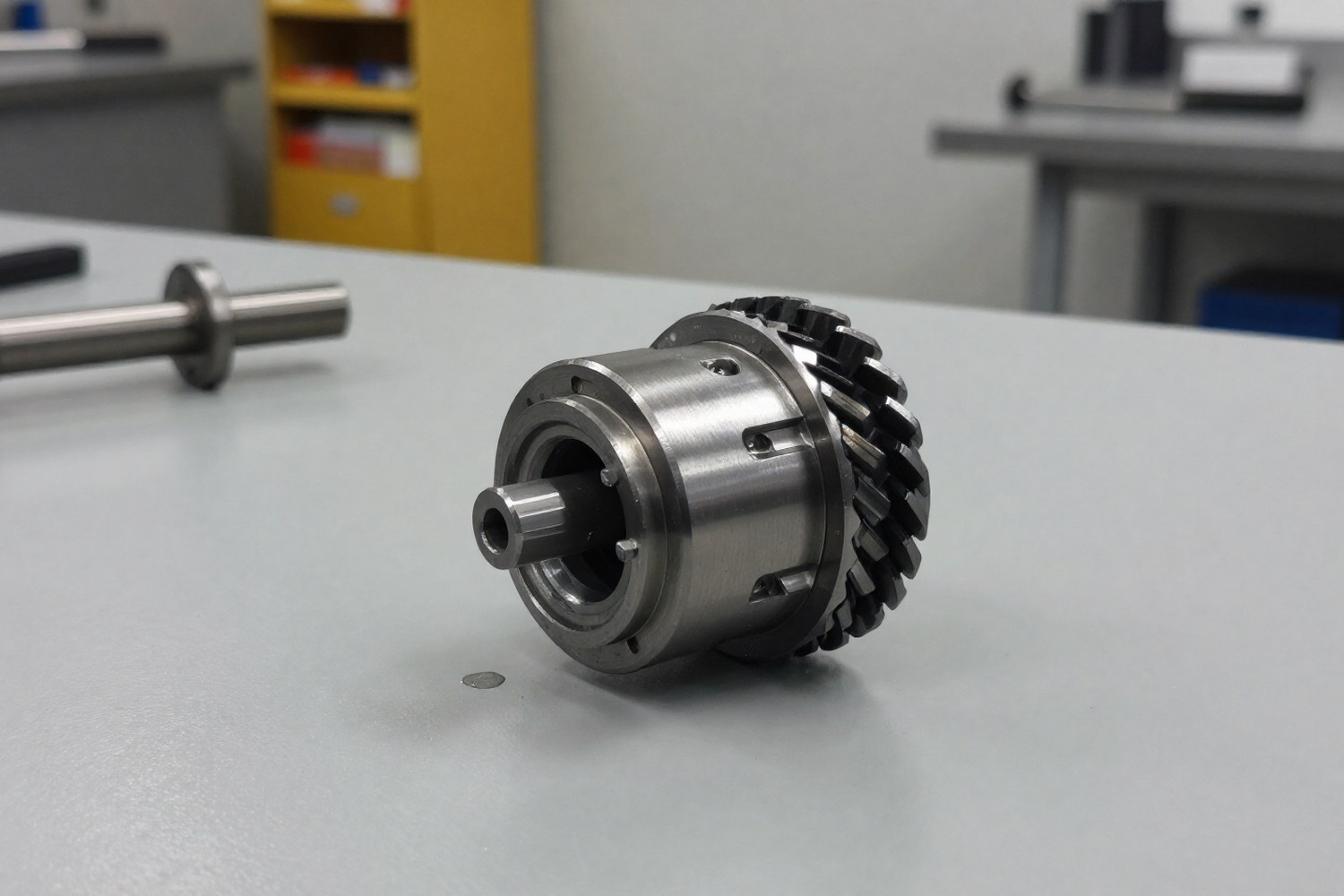

Обгонные муфты (муфты свободного хода) передают крутящий момент только в одном направлении. Традиционно ролики, кулачки и обоймы делали из высокопрочных сталей и бронзовых сплавов. В современных автомобильных и аэрокосмических трансмиссиях всё чаще применяются композитные материалы.
Композиты с полимерной матрицей, армированные волокном, снижают инерцию подвижных элементов, гасят ударные нагрузки и повышают коррозионную стойкость. Разбор свойств, ограничений и технологий, ниже.
Роль композитов в конструкции обгонных муфт
Композиты в обгонных муфтах заменяют металлические ролики, обоймы и частично корпусные детали. Главная задача — изменить динамические характеристики узла:
- Снижение инерции. Легкие ролики из углепластика или армированных термопластов быстрее реагируют на изменение скорости вращения. Это критично для систем Start-Stop и высокоскоростных трансмиссий.
- Демпфирование. Композиты поглощают микровибрации при заклинивании роликов в пазах кулачка, снижая шум и износ сопрягаемых поверхностей.
- Трибология. Самосмазывающие свойства полимерных матриц (с ПТФЭ, графитом) позволяют работать в режимах граничного трения без заедания.
Ключевые преимущества перехода на композиты:
- Снижение массы подвижных элементов на 60–70% (для роликов).
- Увеличение ресурса при циклических нагрузках, отсутствие усталости металла в зоне контакта.
- Защита от электрохимической коррозии.
Классификация и свойства материалов
Для обгонных муфт используют разные классы композитов. Выбор зависит от условий эксплуатации: температуры, нагрузки, скорости.
Полимерные композиты (PMC)
Самая распространенная группа. Матрица задает температурный предел, наполнитель (волокно), прочность.
- Термопласты (PA, PPS, PEEK):
- PA (полиамид) + стекловолокно/углерод: бюджетное решение для среднескоростных муфт. Хорошая химстойкость, рабочая температура до 120–150°C. Полиамид гигроскопичен: при высокой влажности ролик может набухнуть и изменить габариты, поэтому допуски приходится корректировать.
- PEEK (полиэфирэфиркетон): высокотемпературный материал, до 260°C. Применяют в авиации и автомобильных турбонаддувах. Материал подвержен ползучести, нужен контроль давления.
- Термореактивные смолы (эпоксидные, фенольные):
- Обычно армируются углеродным или арамидным волокном. Высокая жесткость, но хрупкость. Используют для корпусных деталей и роликов в статических или низкочастотных режимах.
Керамоматричные композиты (CMC)
Их применяют в экстремальных условиях, например, в газотурбинных двигателях. Матрица на основе карбида кремния или нитрида бора выдерживает температуры до 1200°C. Хрупкость и высокая стоимость сужают область применения до узкого спектра высокотехнологичных агрегатов.
Гибридные композиты
Сочетают несколько типов волокон (углерод + арамид) в одной матрице. Это позволяет оптимизировать анизотропию свойств: усилить радиальную жесткость ролика и сохранить тангенциальную упругость для амортизации удара.
| Тип материала | Матрица | Армирование | Темп. предел (°C) | Основное применение |
|---|---|---|---|---|
| Полиамид (PA66) | Термопласт | Стекловолокно (GF) | до 120–150 | Бытовая техника, средние нагрузки |
| PEEK | Высокотемп. термопласт | Углерод (CF) / GF | до 260 | Автомобильные турбины, авиация |
| Эпоксидный композит | Термореактивная смола | Углерод (CF) | до 120–150 | Корпуса, прецизионные ролики |
| CMC | Керамика (SiC, BN) | Волокна SiC | до 1200+ | Авиационные ГТД, спецтехника |
Сравнение с металлическими аналогами
Главный критерий выбора, удельная прочность и трибологические характеристики. Сталь 40Х и бронза БрАЖ хорошо отводят тепло от зоны трения, но их плотность ограничивает максимальные обороты муфты.
Расчет удельной прочности
Для оценки эффективности материала при динамических нагрузках используют удельную прочность:
Где σ_в, предел прочности на растяжение (МПа), ρ, плотность (г/см³).
Для динамических нагрузок, характерных для обгонных муфт, критичен также предел выносливости (σ_-1). Приведенный расчет является статической оценкой, поскольку композиты имеют сложную кривую Вёлера и зависят от ориентации волокон.
Примерные значения:
- Сталь 40Х: σ_уд ≈ 1800 / 7,85 ≈ 229 МПа·см³/г.
- Углепластик (высокомодульный): σ_уд ≈ 1500 / 1,6 ≈ 937 МПа·см³/г.
- Алюминий: σ_уд ≈ 300 / 2,7 ≈ 111 МПа·см³/г.
Углепластик превосходит сталь по удельной прочности в 4–5 раз. Это позволяет создавать ролики меньшего диаметра и массы при той же несущей способности.
Трибологические свойства
Коэффициент трения (μ) для пар «ролик-кулачок» из композитов заметно ниже, чем для «сталь-сталь» или «бронза-сталь».
| Пара трения | Коэф. трения (μ) | Износ (мкм/цикл) | Шум (дБ) |
|---|---|---|---|
| Сталь / Сталь (сухое) | 0,25 – 0,40 | Высокий | 78 – 82 |
| Бронза / Сталь (смазка) | 0,15 – 0,25 | Средний | 75 – 80 |
| PEEK+CF / Сталь | 0,08 – 0,12 | Низкий | 72 – 76 |
| Углепластик / Сталь | 0,05 – 0,10 | Минимальный | 70 – 74 |
Снижение коэффициента трения уменьшает тепловыделение. Количество тепла Q рассчитывается как:
где F, сила нормального давления (Н), v, скорость скольжения (м/с), t, время (с). Замена металла на композит снижает μ, что уменьшает выделение тепла на 60–70% и предотвращает перегрев узла.
Технологии производства деталей
Производство композитных компонентов обгонных муфт требует высокой точности: геометрия роликов и кулачков определяет момент срабатывания.
Литье под давлением (IMC)
Основной метод серийного производства роликов из армированных термопластов (PA+GF, PEEK+CF). Позволяет получать детали сложной формы с точностью ±0,05 мм. Короткие волокна (0,2–1 мм) обеспечивают изотропные свойства, что важно для симметричных роликов.
Автоклавное формование
Применяют для прецизионных деталей из длинноволокнистых препрегов. Метод дает минимальную пористость и высокую прочность, но производительность низкая. Используют для корпусов муфт в аэрокосмической отрасли.
Намотка и пултрузия
Их применяют для изготовления цилиндрических обойм с заданной анизотропией. Намотка позволяет укладывать волокна под углом до ±1°, оптимизируя жесткость под конкретные нагрузки, радиальные или тангенциальные.
Аддитивные технологии (3D-печать)
FDM с композитными нитями (нейлон+CF) и SLA (фотополимеры) используют для прототипирования и мелкосерийного производства. Позволяют создавать внутренние каналы охлаждения и сложную геометрию, недоступную при литье.
Обработка поверхности
Композитные ролики часто покрывают твердыми слоями, DLC (алмазоподобное углеродное покрытие) или MoS2, для снижения износа о стальной кулачок. Это особенно важно при высоком удельном давлении. Требуется прецизионная шлифовка для достижения шероховатости, совместимой с типом смазки (консистентной или сухой).
Точность размеров композитных деталей критична. Усадка при отверждении или остывании термопласта компенсируется в пресс-форме. Для PEEK усадка достигает 2–3%, что требует прецизионных форм.
Ограничения и риски применения
У композитов есть ограничения, которые нужно учитывать при проектировании.
- Температурные лимиты: полимерные матрицы размягчаются или деградируют выше 260–300°C. Для узлов вблизи выхлопных систем применяют металлокерамику или CMC.
- Чувствительность к ударам: композиты гасят вибрации, но при однократных сильных ударах (гидравлический удар, заклинивание) возможны расслоение или скол.
- Ползучесть: полимеры деформируются под постоянной нагрузкой. В обгонных муфтах это может изменить зазоры и момент срабатывания со временем.
- Ремонтопригодность: композитные детали обычно не восстанавливают. При износе или повреждении узел заменяют полностью.
- Утилизация: термореактивные композиты трудно перерабатывать. Термопласты (PEEK, PA) можно вторично переработать, что снижает экологический след.
Стандарты и методы испытаний
Для подтверждения характеристик композитных компонентов обгонных муфт применяют следующие стандарты:
- ISO 527: определение модуля упругости и предела прочности при растяжении.
- ISO 178: определение изгибающей прочности.
- ASTM D2240: измерение твердости по Шору (для полимеров).
- ISO 7148: испытания на ползучесть.
- ASTM G99: испытания на износ (метод «шарик-диск» для оценки трибологических свойств).
Лабораторные испытания муфт с композитными роликами включают циклические тесты на включение/выключение (до 1 млн циклов), тепловые испытания и проверку момента срабатывания при разных температурах. Для контроля качества композитов часто применяют ультразвуковую дефектоскопию.
Практическое применение в отраслях
Композитные материалы наиболее заметны в двух секторах.
- Автомобильная промышленность: системы Start-Stop, турбонаддув, вариаторы (CVT). Композитные ролики снижают инерцию, ускоряют отклик турбины и экономят топливо. Крупные производители трансмиссий выбирают композитные покрытия и материалы для повышения ресурса.
- Аэрокосмическая отрасль: обгонные муфты в приводах закрылков, генераторах. Здесь критичны масса и надежность. Применяют углепластики и CMC, предлагают кастомные решения для авиации.
В промышленном оборудовании (конвейеры, упаковочные машины) композиты используют реже из-за высокой стоимости по сравнению с бронзой. Но там, где нужна бесшумность и отсутствие смазки, они выигрывают за счёт снижения инерции и износа.
При проектировании узла с композитными роликами учитывайте коэффициент теплового расширения (КТР). Он может отличаться от КТР стального корпуса, поэтому посадочные допуски корректируют, чтобы избежать заклинивания при нагреве.
Заключение
Композиты дают обгонным муфтам снижение массы, лучшее демпфирование и меньший износ. Но их применение требует точного расчета температурных режимов, учета ползучести и правильного выбора технологии производства. В высокоскоростных и высокотемпературных применениях, таких как авиация и современные трансмиссии, композиты становятся стандартом; в простых узлах они могут проигрывать традиционным металлам по стоимости.
