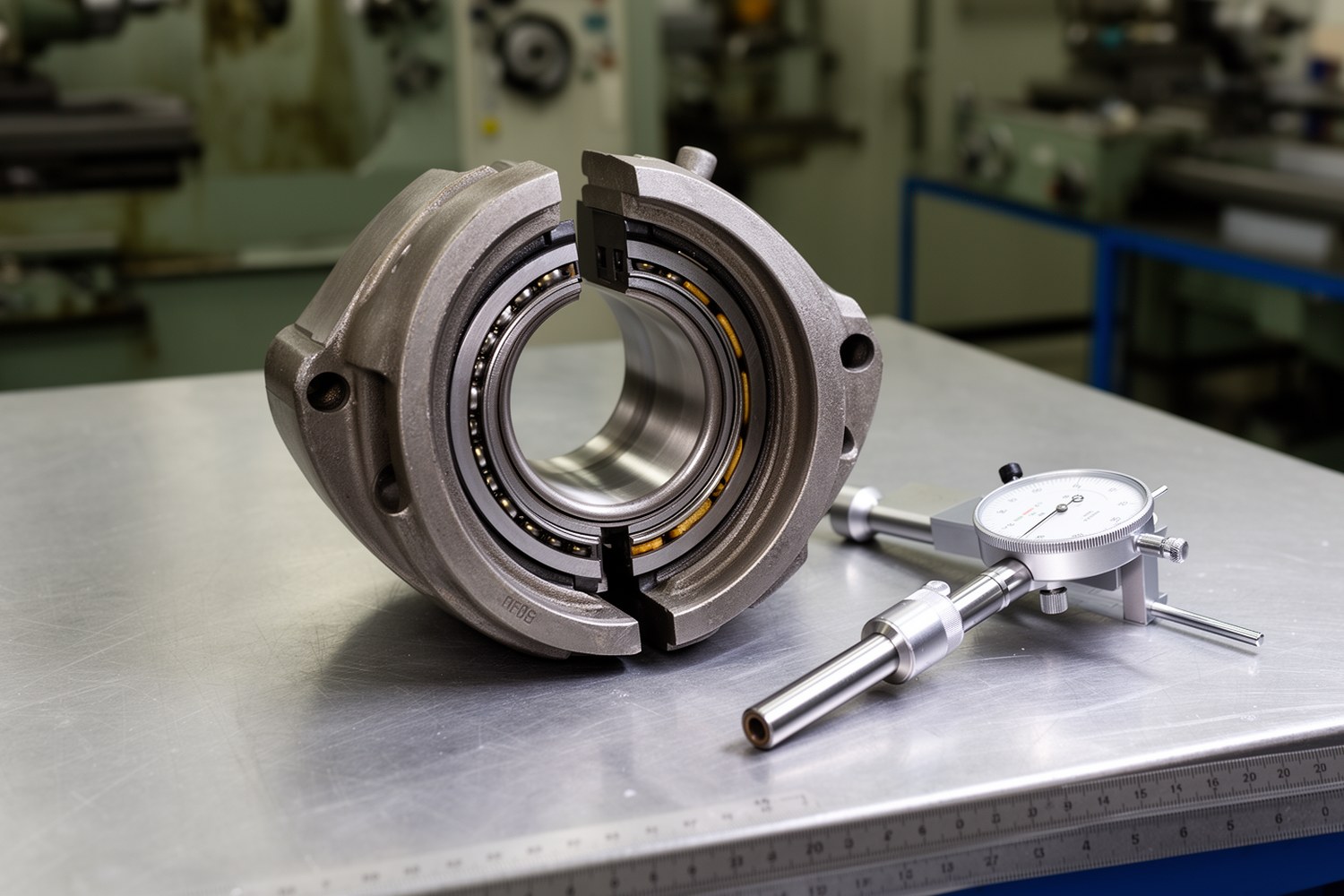

Контроль геометрии посадочных поверхностей разъёмных подшипниковых корпусов показывает, не деформировался ли корпус при установке, сохраняет ли посадочное отверстие требуемую форму и работает ли подшипник без перекоса наружного кольца. Измерения выполняют не по свободно лежащей детали, а в состоянии, близком к монтажному: после очистки, установки на основание, сборки крышки и затяжки крепежа с регламентированным моментом.
- Контролируют посадочное отверстие, опорную поверхность, разъёмную плоскость, торцы, заплечики и базовые поверхности корпуса.
- Основные параметры: соосность, цилиндричность, овальность, плоскостность, параллельность и перпендикулярность.
- Проверку геометрии корпуса отделяют от выверки корпуса относительно вала или соседней опоры.
- Повторный контроль после окончательной затяжки выполняют по регламенту, для ответственных узлов и при риске деформации основания или корпуса.
Назначение контроля
Разъёмный корпус удобен при монтаже и ремонте, но его геометрия зависит от условий сборки. Нижняя часть корпуса опирается на плиту или раму, крышка стягивается болтами, а посадочное отверстие образуется двумя половинами. Заусенец на плоскости разъёма, загрязнение под опорной поверхностью или неравномерная затяжка могут изменить форму отверстия и положение оси.
Проверка геометрии помогает выявить перекос основания, неплотное прилегание половин, овальность посадочного отверстия, смещение оси и ошибки в регулировочных прокладках. Такие дефекты часто проявляются повышенной вибрацией, локальным нагревом, неравномерным следом контакта и нестабильной работой подшипникового узла. Точные последствия зависят от нагрузки, частоты вращения, типа подшипника и конструкции опоры.
Когда контроль выполняют обязательно
Проверку включают в монтажный или ремонтный маршрут, если геометрия корпуса могла измениться либо влияет на приёмку узла. Типовые случаи:
- первичный монтаж разъёмного корпуса на раму, плиту или фундамент;
- замена подшипника, вкладыша, крышки или крепежа корпуса;
- ремонт, шабрение, шлифование или перешлифовка основания;
- повторная сборка крышки после разборки узла;
- обнаружение повышенной вибрации, нагрева, шума или неравномерного износа;
- подозрение на деформацию корпуса после перегрузки, удара или неправильной затяжки.
Геометрия корпуса и выверка относительно вала
На практике часто смешивают две задачи. Первая: контроль геометрии самого корпуса, включая форму посадочного отверстия, плоскостность опоры, состояние разъёмной плоскости, перпендикулярность торцов и заплечиков. Вторая: выверка корпуса относительно фактического вала, контрольной оправки или соседней подшипниковой опоры.
Эти операции связаны, но не заменяют друг друга. Корпус может иметь правильную форму посадочного отверстия, но быть установлен со смещением относительно вала. Возможна и обратная ситуация: корпус выведен по валу, но после затяжки крышки отверстие получило овальность. Поэтому в протоколе отдельно фиксируют результаты контроля посадочного отверстия корпуса подшипника и результаты выверки соосности подшипниковых опор.
Контролируемые поверхности и базы
Перед измерениями определяют, от какой поверхности вести отсчёт. В разъёмном корпусе базирование должно соответствовать фактическому монтажному состоянию, иначе измерение покажет геометрию отдельной детали, а не собранного узла.
| Поверхность или база | Назначение при контроле |
|---|---|
| Посадочное отверстие | Поверхность под наружное кольцо подшипника или вкладыш; по ней проверяют диаметр, овальность, цилиндричность и положение оси. |
| Опорная поверхность | Нижняя плоскость, через которую корпус передаёт нагрузку на основание; используется при контроле прилегания и плоскостности. |
| Разъёмная плоскость | Плоскость стыка нижней части и крышки; по ней оценивают равномерность прилегания и риск деформации отверстия. |
| Торцы и заплечики | Поверхности, ограничивающие осевое положение элементов узла; контролируются относительно оси посадки. |
| Ось посадочного отверстия после сборки | Рабочая база для оценки положения корпуса после затяжки крышки и крепления к основанию. |
Если корпус проверяют до затяжки крышки, результат нельзя автоматически переносить на собранный узел. Посадочное отверстие в разъёмном корпусе может изменить овальность и положение оси после стяжки половин и крепления к основанию.
Подготовка к измерениям
Подготовка влияет на достоверность контроля не меньше, чем класс прибора. Перед измерениями удаляют консервационную смазку, стружку, следы коррозии, забоины и заусенцы на опорной поверхности, разъёмной плоскости и в зоне посадочного отверстия. Плоскости не должны иметь частиц, которые создают локальный упор и перекашивают корпус при затяжке.
Корпус и измерительные средства выдерживают в одинаковых температурных условиях, особенно при контроле крупных деталей или после механической обработки. Основание проверяют на плоскостность и отсутствие мягких зон. Если используются регулировочные прокладки, их раскладывают под нагруженными участками, без свисающих краёв и случайного набора пластин разной жёсткости.
Для предварительной сборки крышку устанавливают без подшипника, болты затягивают в рекомендованной последовательности и с указанным моментом. Если момент затяжки неизвестен, его уточняют по паспорту, чертежу, технологической карте или монтажной инструкции. Измерения после ручной прихватки болтов применимы только как черновая проверка.
Контролируемые геометрические параметры
| Параметр | Что проверяют | Влияние на узел | Типовой способ контроля |
|---|---|---|---|
| Соосность | Положение оси посадочного отверстия относительно вала, оправки или соседней опоры | Перекос подшипника, неравномерная нагрузка, рост вибрации | Индикатор, лазерная система, контрольная оправка |
| Цилиндричность и овальность | Форму посадочного отверстия по нескольким сечениям | Локальный контакт наружного кольца, нарушение посадки | Нутромер, индикаторный прибор, КИМ |
| Плоскостность опорной поверхности | Прилегание корпуса к основанию | Деформация корпуса при затяжке, перекос разъёмной плоскости | Поверочная линейка, щупы, уровень, КИМ |
| Параллельность разъёмных плоскостей | Равномерность стыка нижней части и крышки | Неравномерная стяжка, изменение формы отверстия | Щупы, индикатор, контроль высот |
| Перпендикулярность торцов и заплечиков | Положение осевых баз относительно оси посадки | Осевой перекос, неправильное прилегание крышек и упоров | Индикатор, угольник, КИМ |
Средства измерений
Выбор прибора зависит от размера корпуса, требуемой точности, доступа к посадочному отверстию и условий площадки. Для ремонтного монтажа часто достаточно индикаторов, нутромеров и поверочных линеек. Для ответственных узлов, серийного контроля или спорных результатов применяют лазерные системы и координатно-измерительные машины.
| Средство | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Индикатор часового типа | Биение, смещение оси, контроль в четырёх точках | Доступен, удобен на месте монтажа | Требует жёсткой установки стойки и повторяемой базы |
| Нутромер | Диаметр, овальность, конусность посадочного отверстия | Хорош для прямого контроля отверстия | Чувствителен к перекосу наконечников и температуре |
| Контрольная оправка | Проверка оси посадочного отверстия и взаимного положения опор | Даёт понятную физическую базу для индикаторного контроля | Должна соответствовать требуемой точности и не иметь собственного прогиба, влияющего на результат |
| Поверочная линейка и щупы | Плоскостность, зазоры по разъёму и опоре | Простая проверка загрязнений и неплотного прилегания | Не заменяет точное измерение формы отверстия |
| Уровень и высотомер | Непараллельность и уклон на базе | Удобны для крупных корпусов и оснований | Нужны стабильная опора и понятная схема точек |
| Лазерная система | Выверка осей, контроль взаимного положения опор | Быстрая фиксация смещений и углов | Не показывает напрямую овальность посадочного отверстия |
| КИМ | Комплексная проверка формы и расположения | Высокая повторяемость, полный протокол точек | Обычно требует цеховых условий и снятия детали |

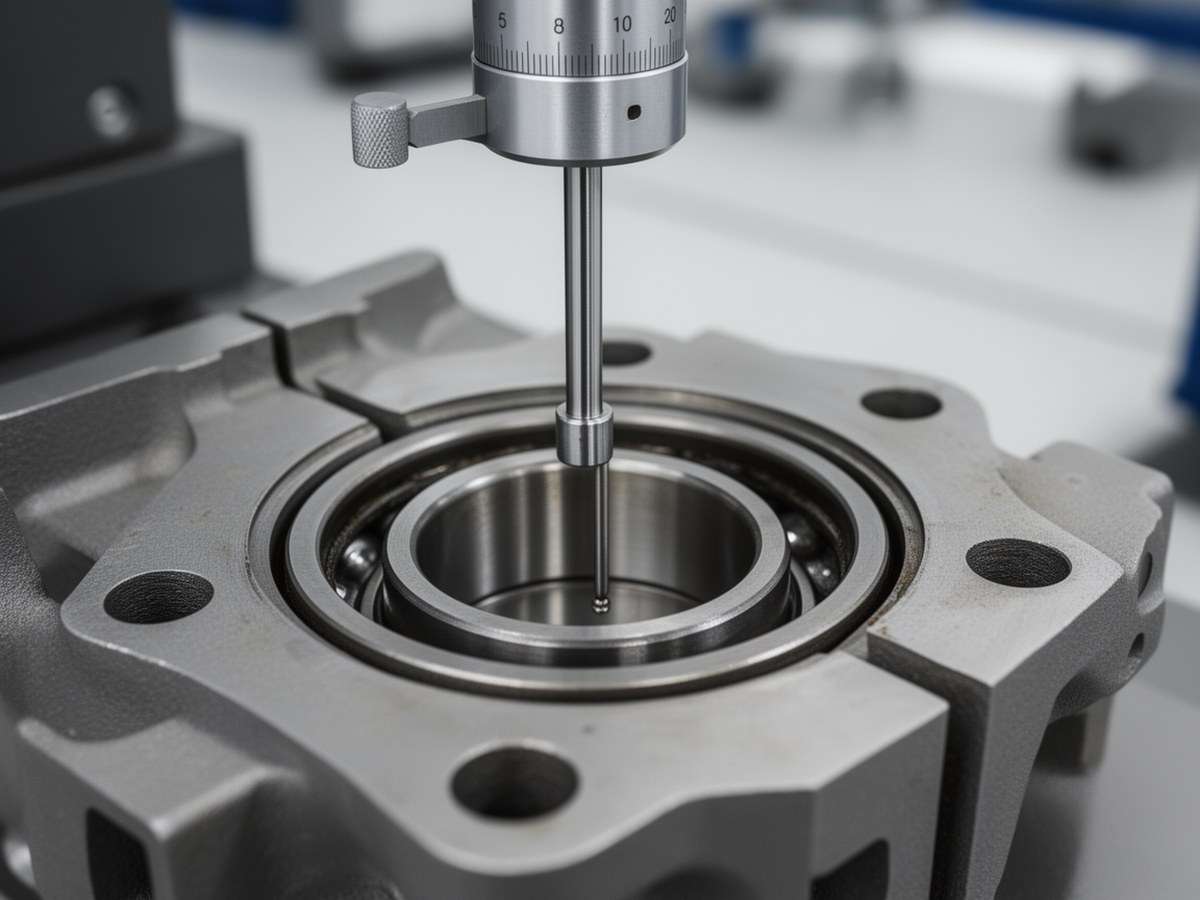

Измерение посадочного отверстия
Фото уместно рядом с блоком о нутромерах, индикаторном контроле и контрольной оправке.
Порядок контроля при монтаже
- Проверяют маркировку корпуса, состояние посадочного отверстия, разъёмной плоскости, торцов и опорной поверхности.
- Очищают корпус и основание, удаляют заусенцы, проверяют отсутствие неплотного прилегания по краске, щупу или поверочной линейке.
- Устанавливают нижнюю часть корпуса на основание, задают положение регулировочными прокладками и предварительно фиксируют крепёж.
- Собирают крышку без подшипника, затягивают болты в установленной последовательности и контролируют отсутствие зазоров в плоскости разъёма.
- Измеряют посадочное отверстие в вертикальной и горизонтальной плоскости, минимум в двух сечениях по длине отверстия.
- Проверяют положение оси относительно фактического вала, контрольной оправки или соседней опоры, если это предусмотрено монтажной схемой.
- После окончательной затяжки крепежа корпуса к основанию повторяют контроль ключевых параметров, если это требует регламент, узел относится к ответственным или есть риск деформации.
Схема точек измерений
Точки измерений фиксируют заранее. Для посадочного отверстия удобна схема из четырёх точек: A (верх), B (право), C (низ), D (лево). Для длинного отверстия добавляют не менее двух сечений по длине: у торцов и, при необходимости, в средней зоне. Для опорной поверхности указывают базовую длину и координаты точек относительно крепёжных отверстий, торцов или технологической базы.
При контроле плоскостности основания корпуса отдельно отмечают точки под крепёжными зонами и под нагруженной частью корпуса. Это помогает отличить фактическую неплоскостность от ошибки, вызванной случайной прокладкой, грязью или локальной забоиной.
Обработка результатов
Формулы ниже используют для обработки фактических показаний. Они не задают допустимые отклонения сами по себе: пределы берут из документации на корпус, подшипник и оборудование.
Результирующее отклонение соосности
e = √(e_v² + e_h²)где e_v, вертикальная составляющая смещения; e_h, горизонтальная составляющая смещения. Все значения принимают в миллиметрах.
Оценка разности показаний по четырём точкам
e_v = |A - C| / 2; e_h = |B - D| / 2A, B, C, D, показания в верхней, правой, нижней и левой точках. Такая обработка применима как оценка смещения при единой нулевой базе, жёсткой установке индикатора и использовании контрольной оправки или другой стабильной базы. Если прибор переставляют, база меняется или измеряют только внутреннюю поверхность без общей оси отсчёта, формулу используют не как универсальный расчёт смещения оси, а как оценку разности показаний.
Непараллельность на заданной базе
i = Δh / LΔh, разность высот между контрольными точками; L, расстояние между ними. При необходимости результат переводят в мм на 100 мм или мм на 1 м.
Перевод углового отклонения в линейное
δ ≈ L × tg αДля малых углов допускают приближение δ ≈ L × α, если α выражен в радианах. Такая оценка удобна при сопоставлении углового перекоса с линейным допуском на базе.
Оценка допустимости отклонений
Допустимость отклонений определяют по комплекту документов, а не по усреднённым значениям. В первую очередь используют рабочий чертёж корпуса, требования к посадке наружного кольца подшипника и документацию на подшипниковый узел. Затем сверяют паспорт корпуса, монтажную инструкцию оборудования, технологическую карту ремонта, требования к валу и опорам одного вала, а также применимые ГОСТ/ISO на посадки, допуски формы и расположения, обработку посадочных и торцевых поверхностей.
Если документы дают разные уровни требований, применяют более строгий критерий только после проверки, что он относится к данному узлу и способу монтажа. Требования для прецизионного шпиндельного узла нельзя без расчёта переносить на тяжёлую тихоходную опору, а нормы для свободного корпуса до установки не всегда описывают состояние после затяжки на раме.
Численные допуски в протоколе должны иметь источник: чертёж, паспорт, технологическую карту, стандарт, монтажную инструкцию или решение ответственного конструктора. Формулировка «допустимо по опыту» без указания основания плохо подходит для приёмочного контроля.
Типичные ошибки измерений
- измерение по загрязнённой или повреждённой базе;
- сравнение результатов до и после затяжки без записи момента затяжки;
- слабая стойка индикатора или изменение положения базы между точками A, B, C, D;
- контроль холодным инструментом детали, нагретой после обработки или работы;
- использование фактического вала как базы без проверки его биения;
- неучтённый прогиб контрольной оправки на длинной базе;
- отсутствие схемы точек, из-за чего повторное измерение выполняют уже в других местах.
Типичные дефекты и корректирующие действия
| Признак | Вероятная причина | Что проверить | Коррекция |
|---|---|---|---|
| Овальность отверстия выросла после затяжки | Перекос крышки, загрязнение разъёмной плоскости, неверная последовательность затяжки | Стык крышки, состояние болтов, момент затяжки | Очистка, повторная сборка, затяжка по схеме, проверка корпуса |
| Корпус качается на основании | Неплоскостность плиты, забоины, неверная прокладка | Опорную поверхность и пятна контакта | Шабрение, шлифование или подбор регулировочных прокладок по технологической карте |
| Ось отверстия смещена относительно вала | Ошибка установки корпуса или соседней опоры | Вертикальное и горизонтальное смещение, положение прокладок | Сдвиг корпуса, изменение толщины прокладок, повторная центровка |
| Зазор в разъёмной плоскости | Заусенец, повреждение стыка, перекос крышки | Разъёмную плоскость щупом и краской | Удаление заусенцев, восстановление плоскости, замена повреждённой детали |
| Результаты не повторяются | Слабая стойка индикатора, температурный дрейф, нестабильная база | Крепление прибора, температуру, жёсткость установки | Повторная установка прибора, выдержка, контроль на другой базе |
Корректирующие действия начинают с обратимых операций: очистки, проверки крепежа, повторной затяжки, регулировки прокладками и повторной выверки. Шабрение, шлифование, расточка и другие механические доработки выполняют по технологической карте или по решению ответственного специалиста после подтверждения дефекта повторным измерением. Если посадочное отверстие деформируется при нормальной затяжке и исправление основания не помогает, корпус рассматривают как требующий ремонта или замены.
Протокол контроля
Протокол нужен не только для приёмки, но и для последующего анализа отказов и повторных ремонтов. В нём фиксируют состояние корпуса в той конфигурации, в которой проводились измерения: свободная деталь, предварительная сборка, корпус на основании или окончательно затянутый узел.
| Раздел протокола | Что записывать | Единицы и пояснения |
|---|---|---|
| Идентификация | Номер корпуса, узел, оборудование, дата, исполнитель | По маркировке и ремонтной документации |
| Условия | Температура детали и помещения, состояние основания, наличие прокладок | °C, материал и толщина прокладок |
| Сборка | Последовательность и момент затяжки болтов крышки и крепления к основанию | Н·м, этап предварительной или окончательной затяжки |
| Приборы | Тип, диапазон, цена деления, дата поверки или калибровки | Для каждого средства измерений |
| Точки | Схема точек по отверстиям, торцам, опоре и разъёмной плоскости | Обозначения A, B, C, D, номера сечений и расстояния от базы |
| Результаты | Фактические значения, расчётные отклонения, допуски | мм, мм на 100 мм, угловые единицы при необходимости |
| Источник допуска | Чертёж, паспорт, ГОСТ/ISO, монтажная инструкция, технологическая карта | Номер документа, пункт или позиция на чертеже |
| Решение | Годен, годен после коррекции, требуется ремонт, требуется замена, нужен повторный контроль | С указанием выполненных или назначенных действий |
Хороший протокол позволяет восстановить логику контроля: какие поверхности были приняты за базы, в каком состоянии находился корпус, какие приборы применялись, какие значения сравнивались с допуском и почему узел признан годным или отправлен на корректировку.
