Прецизионное опорно-поворотное устройство, или ОПУ, используют там, где нагрузку нужно повернуть на заданный угол с контролируемой ошибкой: в поворотных столах, антенных системах, измерительных установках, робототехнике, оптико-электронных модулях и стендах юстировки. Контроль перемещений в таких узлах означает измерение фактического положения и использование этих данных в системе управления, а не только подачу команды на привод.
- Главный объект контроля, угловое положение выходного звена относительно неподвижной базы.
- Минимальный шаг, разрешение, точность, повторяемость и фактическая погрешность описывают разные свойства системы.
- Датчик на валу двигателя не видит часть ошибок редуктора, люфта и упругих деформаций.
- Прямой датчик на выходном звене снижает влияние передачи на измерение положения, но не устраняет деформации нагрузки, опор и базы.
Что контролируют в прецизионном ОПУ
В инженерной практике контролируют не абстрактное вращение, а положение полезной нагрузки: азимут, угол места, угол поворотного стола, скорость сопровождения или отклонение от заданной траектории. Для задач наведения важна абсолютная ошибка угла, для повторяющихся операций нужна повторяемость выхода в одну точку, для сканирования важны плавность и стабильность скорости.
Прецизионность ОПУ определяется не одним компонентом. Даже при высокоточном датчике обратной связи итоговое угловое позиционирование зависит от подшипников, редуктора, жесткости корпуса, качества монтажа датчика, температурного режима, нагрузки и настройки контуров управления.
Система координат и нулевое положение
Перед выбором датчика нужно определить, что считается нулем и относительно какой базы измеряется угол. Базой может быть корпус ОПУ, монтажная плита, внешний оптический ориентир, механический упор или эталонная угловая мера. Ошибка задания базы сразу становится частью ошибки позиционирования.
В ограниченном диапазоне, например в оси угла места, часто достаточно абсолютного положения внутри рабочего сектора и надежной процедуры поиска или проверки нуля. В многоборотных осях нужно различать угол внутри оборота и номер оборота: абсолютный однооборотный датчик не всегда решает задачу без дополнительного учета оборотов, концевых датчиков или программной привязки.
Разрешение, точность и повторяемость
Частая ошибка, считать, что большое число отсчетов энкодера автоматически дает такую же точность выходного звена. Разрешение показывает, насколько мелко система может различать изменение положения. Точность показывает, насколько близко фактический угол соответствует заданному. Повторяемость показывает разброс при многократном подходе к одной позиции при одинаковых условиях.
Минимальный шаг
Наименьшее расчетное изменение команды или отсчета. Может быть меньше реальной механической ошибки.
Разрешение датчика
Количество различимых положений за оборот или на участке измерения. Не включает люфт, биение и температурные деформации.
Точность позиционирования
Отклонение фактического положения от заданного. Зависит от всей кинематической цепи и калибровки.
Повторяемость
Способность возвращаться в одну позицию. Может быть лучше абсолютной точности, если систематическая ошибка стабильна.
Ориентировочные численные диапазоны для прецизионных ОПУ корректно указывать только с оговоркой: они зависят от конструкции, монтажа, калибровки, температуры, нагрузки и режима движения.
Контур управления и место измерения
В замкнутом контуре контроллер сравнивает заданный угол с измеренным положением и формирует управляющее воздействие на привод. Если датчик установлен на выходном звене, контур видит большую часть ошибок механики между приводом и нагрузкой. Если датчик стоит на валу двигателя до редуктора, он хорошо контролирует двигатель, но не измеряет люфт, упругий поворот, часть гистерезиса и погрешности выходной передачи.
Косвенное измерение через вал двигателя допустимо для менее жестких требований, при стабильной кинематике или как внутренний скоростной контур. Для прецизионного контроля перемещений чаще используют прямое измерение положения нагрузки относительно базы либо комбинированную схему: датчик двигателя для динамики, абсолютный или инкрементальный датчик на выходе для точного угла.
| Схема измерения | Что измеряет | Когда выбирать | Ограничения |
|---|---|---|---|
| Косвенная | Положение двигателя или входного вала передачи | Умеренная точность, стабильная передача, важна простота | Не контролирует ошибки после места установки датчика |
| Прямая | Положение выходного звена или нагрузки относительно базы | Высокая точность позиционирования ОПУ, калибровка по фактическому углу | Требует точного монтажа и не устраняет деформации нагрузки, опор и основания |
| Комбинированная | Двигатель и выходное звено разными датчиками | Высокая скорость, плавность, контроль ошибки передачи, резервирование | Сложнее настройка контуров и диагностика расхождений |

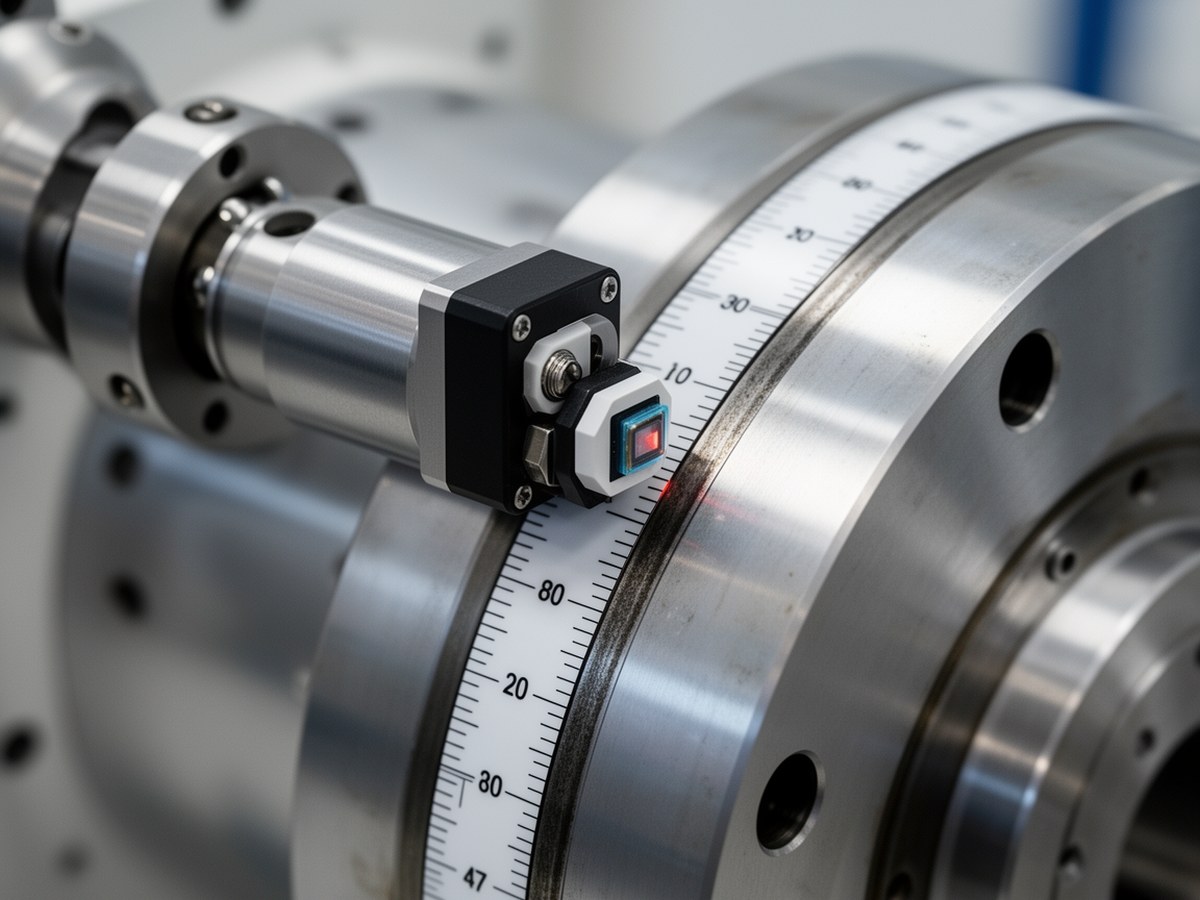

Датчик в кинематической цепи
Изображение уместно рядом с разделом о прямом, косвенном и комбинированном измерении положения.
Датчики положения ОПУ
Систему измерения положения выбирают по требуемой точности, диапазону угла, скорости, условиям среды и допустимой сложности калибровки. В одном ОПУ могут сочетаться несколько датчиков: например, резольвер для надежной грубой обратной связи и оптический энкодер для точного контроля углового положения.
| Метод контроля | Применение | Преимущества | Ограничения | Когда выбирать |
|---|---|---|---|---|
| Инкрементальный оптический энкодер | Поворотные столы, приводы с высокой дискретностью | Высокое разрешение, удобная обработка сигналов | Нужна привязка к нулю, чувствительность к монтажу и загрязнениям | Когда допустима процедура поиска нуля и нужна малая дискретность |
| Абсолютный оптический энкодер | ОПУ, где важно знать положение после включения | Позиция доступна без поиска нуля, удобен для безопасности | Выше сложность и стоимость, требуется точная механическая установка | Когда потеря положения при отключении питания недопустима |
| Магнитный энкодер или магнитный угловой датчик | Компактные и промышленные узлы, умеренно точные оси | Устойчивость к пыли, влаге и вибрациям, сравнительно простая интеграция | Обычно ниже точность, возможна чувствительность к внешним магнитным полям и эксцентриситету магнита | Когда важны цена, защищенность и надежность, а требования к абсолютной точности умеренные |
| Резольвер | Промышленные и тяжелые условия эксплуатации | Устойчивость к температуре, вибрациям и загрязнениям | Обычно ниже точность по сравнению с прецизионными оптическими системами | Когда среда важнее предельной дискретности |
| Индуктосин | Измерительные и прецизионные поворотные узлы | Хорошая стабильность, пригодность для прямого углового измерения | Требует аккуратной установки и обработки аналоговых сигналов | Когда нужна стойкая измерительная система с калибровкой по шкале |
| Емкостный или индуктивный датчик смещения | Локальный контроль биений, зазоров, наклонов и микросмещений | Бесконтактное измерение малых перемещений | Ограниченный диапазон, зависимость от среды, геометрии цели и настройки | Когда нужно контролировать не только угол, но и состояние опор или зазоров |
Источники погрешности позиционирования
Погрешность ОПУ складывается из измерительных, механических, тепловых и динамических составляющих. Часть ошибок систематическая, ее можно уменьшить картой калибровки. Часть зависит от направления подхода, нагрузки, скорости, температуры и времени прогрева.
| Источник | Как проявляется | Что проверять |
|---|---|---|
| Люфт и гистерезис | Разная позиция при подходе с разных сторон | Реверсивные измерения, преднатяг, алгоритм выбора направления подхода |
| Упругие деформации | Поворот нагрузки под моментом, ветром или ускорением | Жесткость, масса нагрузки, динамический режим, модель деформаций |
| Биения и несоосность | Периодическая ошибка за оборот, наклон оси, радиальное смещение | Индикаторные измерения, контроль осевого и радиального биения |
| Температурные деформации | Дрейф нуля и изменение передаточных характеристик | Прогрев, датчики температуры, компенсационные таблицы |
| Ошибка установки датчика | Эксцентриситет шкалы, наклон считывающей головки, нелинейность | Юстировка, карта ошибок, независимая поверка |
| Динамика управления | Перерегулирование, запаздывание, ошибка сопровождения | Настройка сервоконтуров, профиль скорости, фильтрация сигналов |
Расчет минимального шага и оценка погрешности
Базовый расчет помогает оценить порядок величин, но не заменяет испытания. Если энкодер установлен до редуктора, расчетный шаг выходного звена уменьшается на передаточное отношение, однако ошибки редуктора при этом не исчезают.
где Δθ, расчетный угловой шаг выходного звена, N, полное число различимых отсчетов датчика за оборот после примененной обработки сигнала, i, передаточное отношение от вала датчика к выходному звену. Формула применима для оценки дискретности при отсутствии дополнительной интерполяции, электронного умножения и микрошагового деления либо если их результат уже включен в N. Это не расчет фактической точности позиционирования.
Пример: энкодер дает 1 048 576 различимых отсчетов за оборот, передаточное отношение к выходному звену равно 100. Расчетный шаг составит 360° / (1 048 576 × 100) ≈ 0,00000343°, или около 0,012 угловой секунды. Такой результат описывает дискретность отсчета; фактическая ошибка может быть заметно больше из-за люфта, упругости, биений, температуры и настройки контура.
Перевод единиц удобен при сопоставлении требований из разных отраслей: угловые секунды часто используют в измерительных системах, миллирадианы и микрорадианы применяют в оптике, робототехнике и системах наведения.
Для малых углов θ в радианах можно оценить по линейному смещению s на радиусе R. Например, смещение 10 мкм на радиусе 0,5 м соответствует примерно 20 мкрад, или около 4,1 угловой секунды.
Квадратичное суммирование применяют для независимых случайных составляющих погрешности. Если ошибки коррелированы или имеют выраженный систематический характер, их нужно учитывать отдельно и проверять измерениями.
Как выбрать метод контроля перемещений
Выбор начинается с требований к выходному звену: допустимая ошибка, повторяемость, скорость, диапазон угла, масса нагрузки, внешние моменты, температурный режим и требования к отказоустойчивости. После этого определяют, где должен находиться основной датчик обратной связи.
| Условие | Предпочтительный подход | Комментарий |
|---|---|---|
| Высокая абсолютная точность | Прямой датчик на выходном звене | Снижает влияние редуктора и люфта на измеренный угол |
| Высокая скорость и плавность | Комбинация датчика двигателя и выходного датчика | Внутренний контур стабилизирует двигатель, внешний уточняет положение нагрузки |
| Загрязнения, вибрации, широкий диапазон температур | Резольвер, индуктосин, магнитный датчик или защищенный абсолютный датчик | Оптические системы требуют дополнительной защиты и стабильных условий |
| Ограниченный бюджет | Косвенное измерение с проверкой люфта и калибровкой | Подходит, если требования к точности умеренные и ошибка передачи стабильна |
| Критичная отказоустойчивость | Два независимых канала измерения | Возможны контроль расхождения, резервирование и безопасная остановка |
Калибровка и проверка
Калибровка нужна для связи показаний датчика с фактическим положением выходного звена. Обычно проверяют нулевое положение, нелинейность за оборот, повторяемость при подходе с разных сторон, влияние температуры и нагрузки. Для ответственных систем применяют карту погрешностей, по которой контроллер вносит поправку в заданных угловых точках.
Температурная компенсация строится на измерении температуры корпуса, опор, датчика или окружающей среды. Ее точность ограничена тем, насколько хорошо выбранные точки отражают тепловое состояние механизма. Поэтому после прогрева и при изменении режима работы полезно повторно проверять дрейф нуля.
Независимая поверка выполняется внешним средством измерения: автоколлиматором, лазерной системой, эталонной угловой мерой, индикаторной оснасткой или другим датчиком, не участвующим в штатном контуре. Это позволяет увидеть ошибки, которые штатный датчик может не фиксировать.
Приемочные испытания системы контроля перемещений
Приемка должна подтверждать не только работоспособность датчика, но и фактическую точность ОПУ в рабочих условиях. Минимальный набор испытаний обычно включает:
- подход к контрольным углам с двух направлений для оценки люфта и гистерезиса;
- серию повторов в одних и тех же точках для оценки повторяемости;
- проверку на малой, номинальной и повышенной скорости, если система работает в движении;
- измерения с рабочей нагрузкой или ее эквивалентом;
- проверку после прогрева и при характерных температурах эксплуатации;
- сравнение штатного датчика с независимым средством измерения.
Типовые ошибки проектирования
- Считать разрешение энкодера фактической точностью ОПУ без учета механики.
- Не определить базу измерения, нулевое положение и правила учета многоборотного диапазона.
- Ставить единственный датчик до редуктора при жестких требованиях к положению нагрузки.
- Не проверять реверсивную ошибку и принимать люфт за шум измерения.
- Игнорировать тепловой режим, особенно при длительной работе, внешнем нагреве или мощном приводе.
- Не учитывать биения, эксцентриситет шкалы и ошибку установки считывающей головки.
- Настраивать контур только на статическое позиционирование, если в задаче важна ошибка сопровождения на скорости.
- Не проводить независимую поверку после сборки, транспортировки или изменения нагрузки.
Надежная на практике система контроля перемещений строится от требования к выходному звену: сначала задают допустимую фактическую ошибку и условия эксплуатации, затем выбирают место измерения, тип датчика, кинематику привода, метод калибровки и процедуру приемки.
