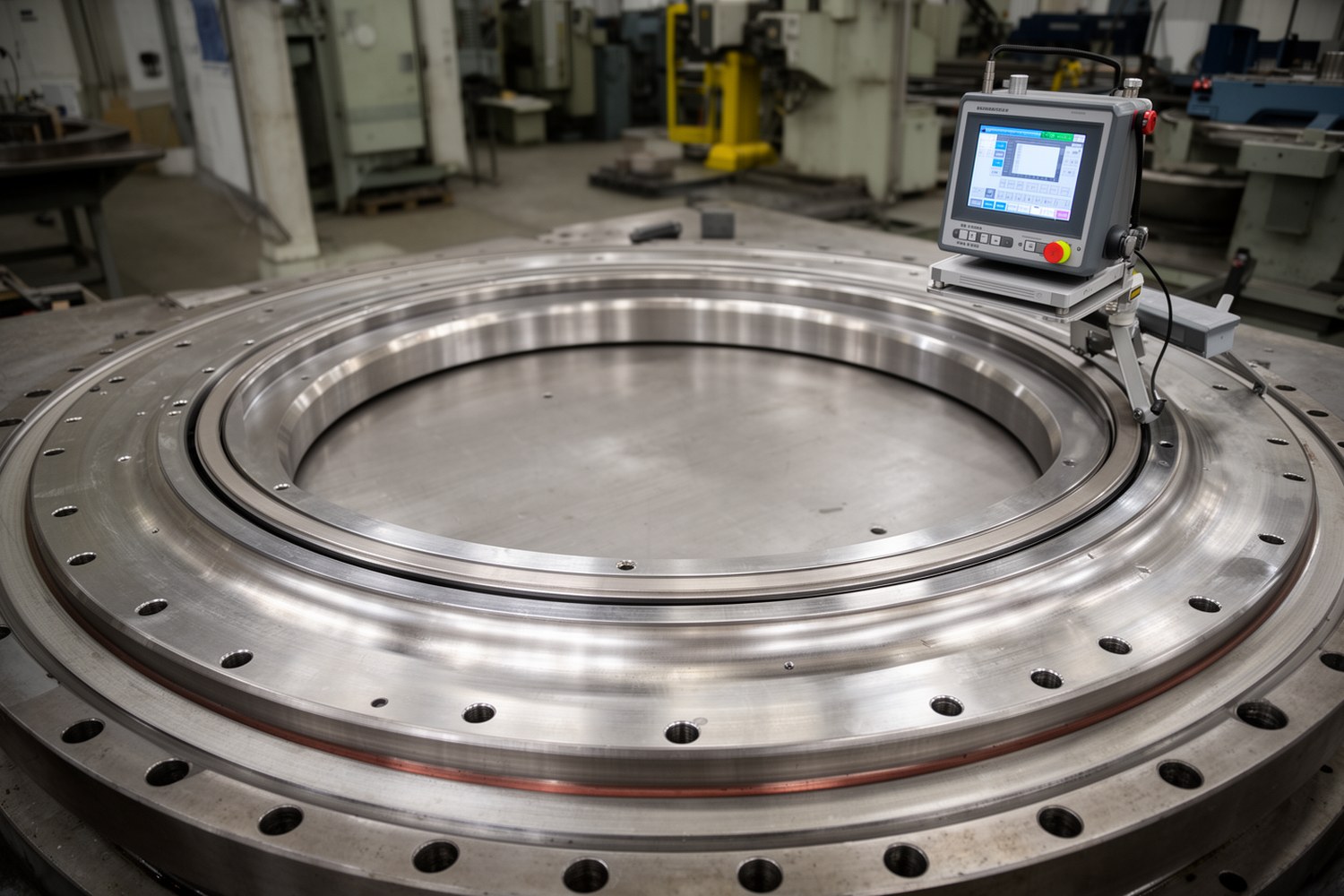

Контроль плоскостности монтажных поверхностей ОПУ

Контроль плоскостности монтажных поверхностей ОПУ (опорно-поворотных устройств) влияет на распределение нагрузки, момент вращения, вибрации и ресурс узла. Ниже приведена практическая процедура для цеха и монтажа в полевых условиях.

Коротко главное

Работайте по одной схеме: одинаковая сетка точек, единое базирование, одинаковые условия и один алгоритм обработки.
Отклонение плоскостности рассчитывают по формуле Δf = max(d_i) − min(d_i) относительно выбранной базовой плоскости.
В рамках одного приемочного решения для одной пары поверхностей методы LSQ и minimax не комбинируют.
Для пары поверхностей заранее фиксируют допущение для расчета ΔΣ и правило, заданное ТУ или КД.
Приемку проводят с учетом расширенной неопределенности: U = k·u_c, для пары применяют UΣ.

Как проверить плоскость: процедура за 10 шагов

Очистить поверхность, убрать заусенцы и локальные выступы.
Стабилизировать температуру детали и прибора, зафиксировать условия.
Выбрать метод измерения под диаметр, допуск и доступ.
Задать сетку точек (кольцевые пояса + угловой шаг + контрольные точки).
Проверить калибровку и устойчивость установки прибора.
Снять данные по фиксированному маршруту.
Выбрать базовую плоскость: LSQ или minimax.
Рассчитать Δf для каждой поверхности.
Рассчитать суммарный показатель пары по правилу ТУ/КД.
Принять решение с учетом U (или UΣ), оформить протокол.

Loctite 770, 50 г — Единая сетка повышает повторяемость контроля.

Devcon Flexane Primer FL-10 15980, 112 г. — Единая сетка повышает повторяемость контроля.

Термины и обозначения

Плоскостность - характеристика формы. Отклонение плоскостности - величина max-min отклонений точек от выбранной базовой плоскости. Контроль неплоскостности - этап приемки, на котором рассчитанное отклонение сравнивают с допуском и неопределенностью.

Методы измерения и мини-дерево выбора

Условия	Предпочтительный метод	Комментарий
До 800 мм, умеренный допуск, выезд	Нивелир (щупы как скрининг)	Щупы не используют как единственный приемочный метод при жестких допусках
800–2000 мм, стандартная точность	Нивелирование или лазер	Баланс точности и скорости
Свыше 2000 мм или жесткий допуск	Лазерные системы	Быстрый сбор плотной сетки
Серийный цеховой контроль	КИМ	Повторяемые программы и трассируемость
Локальные сверхточные зоны	Интерференционный метод контроля плоскостности	Ограниченная полевая применимость, чувствителен к среде и подготовке

LSQ или minimax: алгоритм выбора

Если цель - технологический тренд, сопоставление партий, статистика процесса: выбирайте LSQ.
Если цель - строгая проверка геометрического допуска формы: выбирайте minimax (минимальная зона).
Для одной приемки пары поверхностей фиксируйте один алгоритм. Смешение LSQ/minimax в одном решении запрещено.
Выбранный алгоритм обязательно записывайте в протокол и ТИ предприятия.

Как измерить отклонение от плоскостности

Δf = max(d_i) - min(d_i)

где d_i - знаковое отклонение точки от базовой плоскости (LSQ или minimax).

Суммарное отклонение пары: статус формулы и правило применения

ΔΣ,cons = Δf_1 + Δf_2

Это консервативная оценка (допущение) для случая неблагоприятного сложения отклонений. Ее применяют только если это задано в ТУ/КД или внутренней методике.

Если ТУ/КД требует иной подход (например, расчет по карте сопряжения, направленным отклонениям или другой модели), применяют именно его и фиксируют в протоколе.

Неопределенность и приемка

Бюджет u_c рекомендуется составлять минимум из следующих компонентов: прибор, метод/алгоритм, повторяемость, температурный фактор, базирование.

u_c = √(u_приб^2 + u_мет^2 + u_повт^2 + u_темп^2 + u_баз^2), U = k·u_c

Для пары независимых измерений:

UΣ = k·√(u_{c1}^2 + u_{c2}^2)

Критерии решения:

Годен: Δf + U ≤ T (для пары: ΔΣ + UΣ ≤ TΣ).
Не годен: Δf - U > T.
Пограничная зона (guard band): иначе, повторный контроль с уточнением условий и/или более точным методом.

Типовые допуски: статус данных

Таблица ниже - примерные внутренние диапазоны для предварительного планирования контроля. Это не норматив и не замена требований чертежа, ТУ/КД.

Диаметр ОПУ, мм	Ориентир T, мм (стандартный класс)	Повышенная точность, мм
до 500	0,10–0,18	0,05–0,10
500–1000	0,15–0,25	0,08–0,15
1000–2000	0,20–0,35	0,10–0,20
свыше 2000	0,30–0,50	0,15–0,30

Короткий числовой пример

Получено: Δf = 0,22 мм, u_c = 0,02 мм, k=2, значит U=0,04 мм. При T=0,25 мм: Δf+U=0,26 мм, решение «годен» не принимают, назначают повторный контроль или корректирующие действия.

Нормативная применимость

ГОСТ/ISO/DIN используют как рамку терминов, допусков и правил оценки. Чтобы исключить споры, предприятие заранее фиксирует в ТИ метод измерения, алгоритм обработки, правила округления, модель суммарной оценки пары и критерий приемки.
