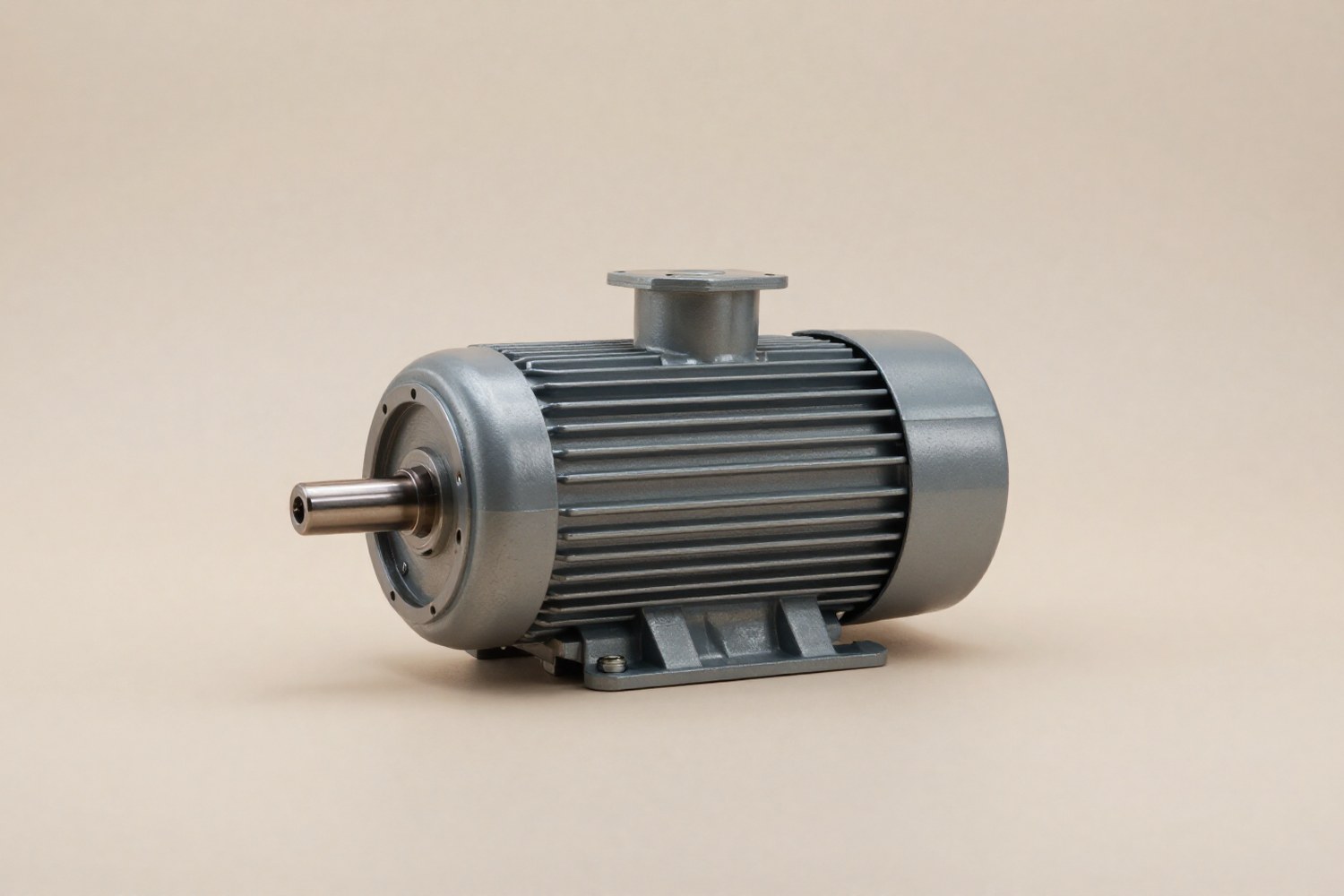

Коэффициент полезного действия (КПД) электродвигателя — это безразмерная величина, характеризующая эффективность преобразования электрической энергии в механическую. В промышленности, где на долю приводов приходится до 70% энергопотребления, даже незначительное повышение КПД приводит к существенной экономии средств. Выбор оборудования базируется на стандартах энергоэффективности, физике потерь и совокупной стоимости владения (TCO).
Коэффициент полезного действия (КПД) электродвигателя: определение и актуальность
КПД (обозначается греческой буквой η — «эта») определяется как отношение полезной мощности на валу двигателя (P2) к потребляемой электрической мощности (P1). Показатель всегда меньше единицы, так как часть энергии неизбежно рассеивается в виде тепла.
| Параметр | Обозначение | Единица измерения |
|---|---|---|
| КПД | η | доли единицы или % |
| Полезная мощность (на валу) | P2 | Вт (W), кВт (kW) |
| Потребляемая мощность | P1 | Вт (W), кВт (kW) |
| Напряжение | U | Вольт (V) |
| Ток | I | Ампер (A) |
| Коэффициент мощности | cos φ | доли единицы |
В современной инженерной практике актуальность темы КПД обусловлена ужесточением экологических норм и ростом тарифов на электроэнергию. Стандарты, такие как IEC 60034-30-1 (и гармонизированный с ним ГОСТ IEC 60034-30-1-2016), устанавливают минимальные требования к энергоэффективности, вытесняя с рынка устаревшие модели.
Ключевые факты:
- Электродвигатели потребляют около 45% мировой электроэнергии.
- Повышение КПД с 90% до 95% снижает затраты на электроэнергию за жизненный цикл двигателя на 10–15%.
- КПД не является константой: он меняется в зависимости от нагрузки, напряжения и температуры.
Классы энергоэффективности IE1–IE5: классификация по IEC 60034-30-1
Международная электротехническая комиссия (IEC) ввела систему классификации, заменяющую устаревшие обозначения (Standard, High, Premium). Класс определяется минимальным значением КПД при номинальной нагрузке. Чем выше класс, тем ниже потери энергии.
IE1 (Standard Efficiency)
Стандартный КПД. Исторически базовый уровень для асинхронных двигателей с короткозамкнутым ротором. В большинстве стран ЕС и РФ уже не допускается к новому производству для мощностей выше 0.75 кВт.
IE2 (High Efficiency)
Высокий КПД. Промежуточный класс. В некоторых регионах разрешен к использованию как временная мера, но постепенно выводится из обращения.
IE3 (Premium Efficiency)
Премиальный КПД. Текущий обязательный минимум для большинства промышленных двигателей в РФ и ЕС (мощность 0.75–375 кВт). Оптимальное соотношение цены и энергоэффективности.
IE4 (Super Premium Efficiency)
Сверхпремиальный КПД. Двигатели с пониженными потерями (например, с медной клеткой ротора или улучшенными магнитными материалами). Часто используются в связке с ЧРП.
IE5 (Ultra Premium Efficiency)
Ультра-премиум. Двигатели с синхронными магнитами (PM) или сверхнизкими потерями. Применяются в нишевых высокоэффективных системах.
Ниже приведена таблица минимальных значений КПД для 4-полюсных асинхронных двигателей (IEC 60034-30-1, 50 Гц) для различных номинальных мощностей:
| Номинальная мощность, кВт | IE1 (%) | IE2 (%) | IE3 (%) | IE4 (%) |
|---|---|---|---|---|
| 0.75 | 72.1 | 77.4 | 80.8 | 83.5 |
| 1.5 | 77.2 | 81.3 | 84.1 | 86.5 |
| 3.0 | 81.5 | 84.6 | 87.0 | 89.0 |
| 7.5 | 85.6 | 88.1 | 89.8 | 91.5 |
| 15 | 88.7 | 90.6 | 91.9 | 93.3 |
| 30 | 90.7 | 92.3 | 93.3 | 94.6 |
| 75 | 92.6 | 94.0 | 94.8 | 95.8 |
| 200 | 94.0 | 95.1 | 95.8 | 96.5 |
Важно: При выборе двигателя для нового проекта в РФ и странах ЕС минимальным допустимым классом является IE3. Замена старых двигателей IE1/IE2 на IE3 экономически оправдана при времени работы более 2000–3000 часов в год.
Физика потерь в асинхронном двигателе
КПД двигателя снижается из-за потерь энергии, которые преобразуются в тепло. Общая формула баланса мощности выглядит так:
Где ΣPпот — сумма всех видов потерь. Их можно разделить на четыре основные группы:
- Электрические потери в статоре (Pэл1): потери в меди обмоток, зависящие от квадрата тока (I²R). Составляют 35–40% от общих потерь. Снижаются увеличением сечения провода и использованием меди вместо алюминия.
- Электрические потери в роторе (Pэл2): потери в обмотках или стержнях короткозамкнутого ротора. Зависят от скольжения. Составляют 15–25%.
- Магнитные потери в стали (Pмаг): включают гистерезисные и вихревые токи. Зависят от частоты, магнитной индукции и качества стали. Составляют 15–25%. Используются тонкие листы электротехнической стали с изоляцией.
- Механические и добавочные потери (Pмех + Pдоп): трение в подшипниках, вентиляция, а также высшие гармоники и неравномерность воздушного зазора. Составляют 10–20%.
| Вид потерь | Доля от общих потерь | Основные методы снижения |
|---|---|---|
| В меди статора | 35–40% | Увеличение сечения проводников, оптимизация схемы обмотки |
| В меди/алюминии ротора | 15–25% | Медная клетка ротора, оптимизация формы стержней |
| В стали (магнитные) | 15–25% | Сталь с низкими потерями (0.35 мм), улучшение покрытия |
| Механические | 5–10% | Качественные подшипники, аэродинамическая оптимизация |
| Добавочные | 10–15% | Точная геометрия пазов, минимизация магнитной асимметрии |
Методы расчета КПД
Существует два основных метода определения КПД: прямой и косвенный. Выбор метода зависит от доступного оборудования и требуемой точности.
1. Прямой метод
Основан на одновременном измерении входной электрической мощности и выходной механической мощности на валу. Требует использования высокоточных датчиков мощности и крутящего момента (динамометров).
Для трехфазной сети потребляемая мощность P1 рассчитывается как:
Недостаток: Трудоемкость измерений механической мощности, необходимость в специализированном оборудовании. Погрешность может достигать 1–2%.
2. Косвенный метод (метод отдельных потерь)
Более распространен в серийном производстве и лабораториях. КПД рассчитывается путем вычитания суммы всех измеренных потерь из потребляемой мощности.
Этот метод регламентирован стандартом IEC 60034-2-1. Он позволяет не только определить КПД, но и проанализировать структуру потерь, что важно для оптимизации конструкции.
Зависимость КПД от режима эксплуатации
Номинальный КПД, указанный на шильдике двигателя, достигается только при нагрузке около 75–100%. При частичной загрузке КПД снижается, так как постоянные потери (магнитные и механические) остаются неизменными, а переменные (в меди) уменьшаются непропорционально.
Приближенная формула для расчета КПД при частичной загрузке (с учетом постоянных и переменных потерь):
Где kз — коэффициент загрузки (отношение фактической мощности к номинальной).
| Коэффициент загрузки (kз) | КПД для IE1 (%) | КПД для IE2 (%) | КПД для IE3 (%) | КПД для IE4 (%) |
|---|---|---|---|---|
| 25% | 82.0 | 84.1 | 85.9 | 87.8 |
| 50% | 86.5 | 88.1 | 89.8 | 91.4 |
| 75% | 87.8 | 89.5 | 91.0 | 92.9 |
| 100% | 87.6 | 89.3 | 90.9 | 92.7 |
Примечание: данные приведены для асинхронного двигателя 11 кВт, 4-полюсного, 50 Гц.
Практическое правило: Не рекомендуется подбирать двигатель «с запасом» по мощности. Работа двигателя с загрузкой менее 50% от номинала приводит к резкому падению КПД и коэффициента мощности (cos φ), что увеличивает потребление реактивной энергии.
Влияние частотно-регулируемых приводов (ЧРП)
В современных системах привод часто состоит из инвертора (ЧРП) и двигателя. Общий КПД системы (ηсист) зависит от эффективности обоих компонентов:
КПД самого инвертора обычно составляет 95–98%. Однако ЧРП вносит искажения в питающее напряжение, что влияет на двигатель:
- Высшие гармоники напряжения: ШИМ-сигнал инвертора содержит гармоники высоких порядков, что приводит к дополнительным потерям в стали статора и ротора (потери от вихревых токов).
- Несимметрия и пульсации: Могут вызывать вибрации и дополнительные нагревы обмоток.
- Низкочастотный режим: При работе на низких скоростях собственное охлаждение двигателя (вентилятор на валу) снижается. Требуется принудительное охлаждение или снижение крутящего момента во избежание перегрева.
Несмотря на дополнительные потери в двигателе от гармоник, использование ЧРП для насосов и вентиляторов дает общий выигрыш за счет закона аффинности (экономия энергии пропорциональна кубу скорости). Однако для постоянных нагрузок прямой запуск или использование двигателей IE4/IE5 без ЧРП может быть эффективнее.
Внимание: Работа с двигателями и ЧРП требует соблюдения норм электробезопасности. Измерения параметров сети и обмоток должны проводиться квалифицированным персоналом с использованием изолированного инструмента.
Методы повышения энергоэффективности
Повышение КПД достигается на этапе проектирования (конструктивные решения) и в процессе эксплуатации (оптимизация режимов).
Конструктивные решения
- Материалы магнитопровода: Переход на холоднокатаную анизотропную сталь или стали с аморфной структурой снижает магнитные потери на 15–20%.
- Медная клетка ротора: Замена алюминия на медь снижает электрические потери в роторе на 1.5–2.0%, что позволяет выйти на класс IE4.
- Уменьшение воздушного зазора: Улучшает магнитную связь, но требует высокой точности сборки и качественных подшипников.
- Оптимизация геометрии: Компьютерное моделирование позволяет подобрать оптимальную форму пазов для снижения добавочных потерь.
Эксплуатационные меры
- Подбор мощности: Двигатель должен соответствовать реальной нагрузке привода.
- Компенсация реактивной мощности: Установка конденсаторных установок рядом с двигателями снижает ток в питающих кабелях и потери в них.
- Балансировка сети: Несимметрия напряжения даже в 2% может снизить КПД на 0.5–1% и увеличить нагрев. Формула дополнительных потерь:
Где K2U — коэффициент несимметрии второй последовательности.
Экономическая оценка и расчет окупаемости (TCO)
Выбор двигателя с более высоким классом IE (например, IE3 вместо IE1) всегда сопровождается ростом капитальных затрат (CAPEX). Окупаемость определяется через совокупную стоимость владения (Total Cost of Ownership, TCO), которая включает стоимость покупки, монтажа, обслуживания и электроэнергии.
Годовая экономия электроэнергии (ΔE) при замене двигателя рассчитывается по формуле:
Где:
- Pном — номинальная мощность, кВт;
- t — время работы в год, ч;
- kз — коэффициент загрузки;
- ηстар и ηнов — КПД старого и нового двигателей (в долях единицы).
Пример расчета:
Двигатель 15 кВт, замена IE1 (η=88.7%) на IE3 (η=91.9%). Работа 3 смены: 8000 ч/год. Загрузка 75%.
При стоимости электроэнергии 5 руб/кВт·ч годовая экономия составляет 17 625 руб. Если разница в цене двигателей составляет 30 000 руб., срок окупаемости составит около 1.7 лет. Для двигателей, работающих в непрерывном режиме, стоимость электроэнергии за весь срок службы (15–20 лет) превышает стоимость самого двигателя в 5–10 раз.
Когда выгодно менять?
- Время работы > 2000–3000 ч/год.
- Двигатель имеет класс IE1 или IE2.
- Высокий тариф на электроэнергию.
Когда не выгодно?
- Время работы < 1000 ч/год.
- Двигатель уже имеет класс IE3.
- Кратковременные или циклические режимы с частыми пусками (потери на пуск могут нивелировать экономию).
Резюме: Оптимизация энергоэффективности электродвигателей — это не только выбор класса IE. Это комплексный подход, включающий правильный подбор мощности, учет режима нагрузки, качество электросети и интеграцию с системами управления (ЧРП). Инвестиции в оборудование класса IE3 и выше окупаются за 1–3 года при интенсивной эксплуатации.
