Расчет критических частот многоопорных валов начинают не с подстановки диаметра в универсальную формулу, а с расчетной модели. Нужно определить собственные формы колебаний валопровода, связать их с рабочими оборотами и проверить, не попадают ли возбуждения от вращения в область резонансных режимов.
- Критический режим возникает при совпадении или близости частоты возбуждения, связанной с вращением, с собственной частотой соответствующей моды.
- Многоопорный вал нельзя надежно оценивать как один пролет на двух жестких опорах, если опоры, диски, муфты и сечения распределены неравномерно.
- Приближенные методы подходят для первичной оценки, но проектный расчет ответственных роторов требует численной модели.
Что называют критической частотой многоопорного вала
Собственная частота, критическая частота вращения и резонансный режим связаны, но не равны друг другу. Собственная частота описывает свободные колебания системы при заданных граничных условиях. Критическая частота вращения относится к режиму, при котором периодическое возбуждение от дисбаланса, перекоса, зубчатого зацепления или другой причины совпадает с собственной частотой моды или близко подходит к ней.
Собственная частота
Частота свободных колебаний расчетной системы. Ее обычно задают как f в Гц или как круговую частоту ω в рад/с.
Критическая частота вращения
Частота вращения n, при которой возбуждение ротора попадает в область резонанса. Для синхронного возбуждения часто используют связь n = 60f.
Критическая скорость
Практический синоним критической частоты вращения. В расчетах нужно уточнять, что речь идет именно о скорости вращения, а не о линейной скорости.
Резонансный режим
Рабочее состояние, при котором амплитуды вибраций растут из-за близости возбуждения к собственной частоте системы.
Единицы измерения
В расчетах нельзя смешивать частоту колебаний и скорость вращения ротора.
| Обозначение | Единица | Что означает |
|---|---|---|
| f | Гц | Частота колебаний, число циклов в секунду |
| ω | рад/с | Круговая собственная частота: ω = 2πf |
| n | об/мин | Частота вращения ротора |
| Ω | рад/с | Угловая скорость вращения: Ω = 2πn / 60 |
У многоопорного вала есть несколько форм изгибных колебаний. Первая форма обычно связана с наиболее низкой частотой, но промежуточные опоры, тяжелые диски, муфты и податливое основание могут изменить порядок мод и форму прогиба.
Расчетная модель вала
Критическая частота зависит не от одного материала или диаметра, а от всей системы: вала, опор, подшипников, фундамента, насадных элементов и условий вращения. Поэтому перед расчетом задают геометрию, массу, жесткость, демпфирование и граничные условия.
| Группа данных | Что задают | Зачем это нужно |
|---|---|---|
| Геометрия | Длины пролетов, координаты опор, диаметры, ступени, отверстия | Определяет изгибную жесткость и распределение массы |
| Материал | Модуль упругости E, плотность ρ, иногда коэффициенты демпфирования | Влияет на соотношение жесткости и инерции |
| Подшипники | Радиальная жесткость, демпфирование, анизотропия, свойства масляного слоя | Меняют частоты, формы и устойчивость ротора |
| Фундамент и корпус | Податливость стоек, рам, плит и креплений | Могут снижать эквивалентную жесткость опирания |
| Сосредоточенные массы | Диски, шкивы, муфты, рабочие колеса, зубчатые колеса | Снижают или перераспределяют частоты в зависимости от положения |
| Режим вращения | Рабочий диапазон n, разгон, выбег, возможные гармоники возбуждения | Позволяет проверить запас относительно критических режимов |
Если опоры приняты абсолютно жесткими, расчет часто дает завышенные критические частоты. Для многоопорных валопроводов на упругом основании податливость подшипников, корпусов и фундамента обычно задают явно.
Расчетная схема многоопорного вала

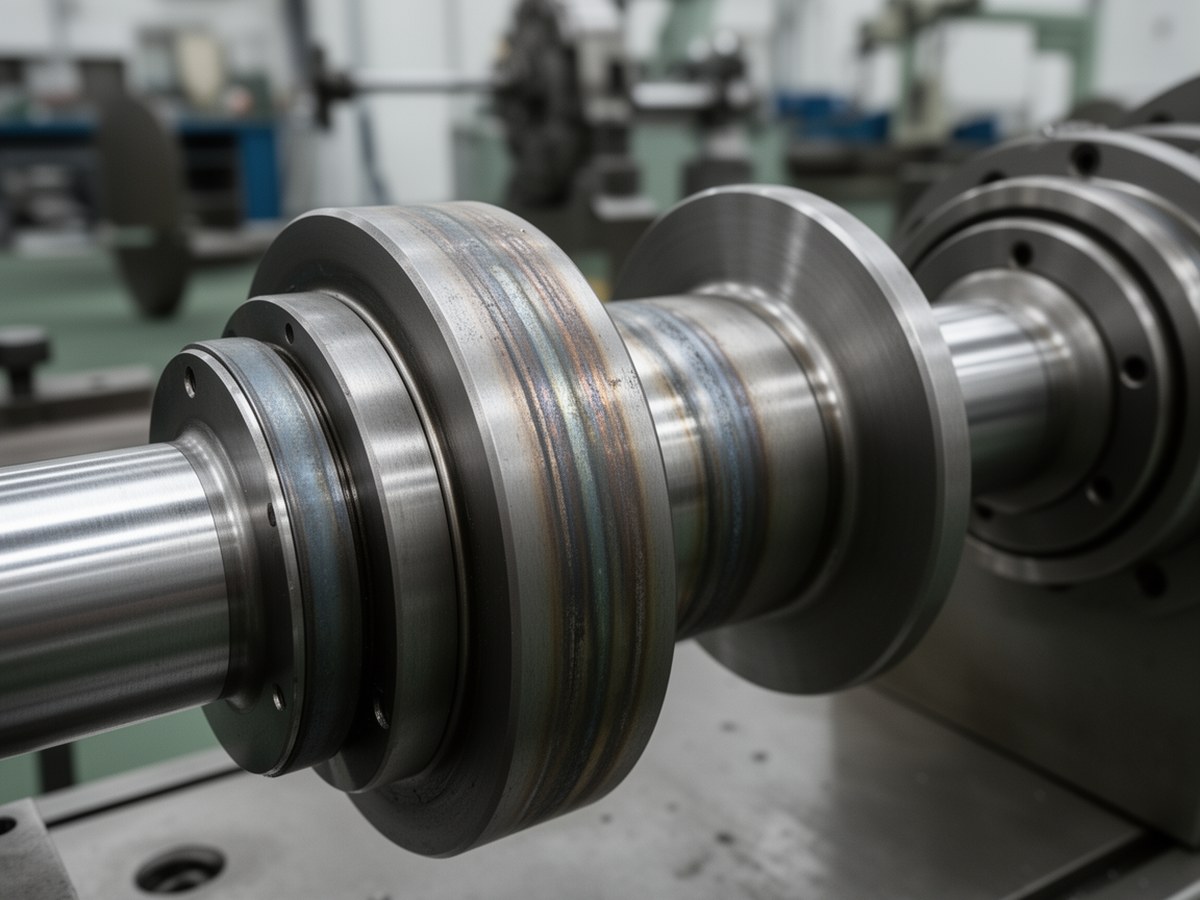

Иллюстрация уместна рядом с описанием исходных данных: опор, пролетов, дисков и муфт.
Факторы, влияющие на критические частоты
Критические частоты вращения многоопорных валов зависят от распределения жесткости и массы. Один и тот же диск может заметно снизить первую частоту, если расположен в зоне максимального прогиба соответствующей формы, и слабее повлиять, если находится около узла колебаний.
| Фактор | Типичное влияние | Важная оговорка |
|---|---|---|
| Увеличение диаметра | Повышает изгибную жесткость и часто повышает частоты | Одновременно растет масса, поэтому эффект зависит от сечения |
| Удлинение пролета | Обычно снижает собственные частоты | Особенно заметно для гибких участков между опорами |
| Жесткость подшипников | При росте жесткости часто повышает частоты | Эффект ограничен жесткостью корпуса и фундамента |
| Податливость фундамента | Может снижать частоты всей системы | Особенно важна для длинных валопроводов и стендовых установок |
| Тяжелый диск или муфта | Часто снижает частоту моды | Влияние определяется координатой массы и моментами инерции |
| Переменное сечение | Меняет локальную жесткость и форму колебаний | Требует разбиения на участки или численной модели |
| Демпфирование | Снижает амплитуду в резонансе | Слабо меняет частоту в малодемпфированных линейных системах |
Базовые формулы и приближенные методы
Для первичного понимания вал часто рассматривают как балку Эйлера-Бернулли с распределенной массой. Такая модель подходит для оценки изгибных колебаний, но ее нельзя автоматически переносить на сложный многоопорный ротор без проверки граничных условий.
Здесь E - модуль упругости, I - момент инерции сечения, ρ - плотность, A - площадь сечения, y - поперечное перемещение, F(x,t) - внешняя нагрузка.
Для однородного вала постоянного сечения на двух шарнирных опорах первая собственная частота невращающейся балки без сосредоточенных масс может быть оценена так:
L - расстояние между опорами. Формула относится к шарнирно опертой балке постоянного сечения, без учета вращения, упругости опор, дисков, муфт и переменного сечения. Для многоопорной схемы она служит только ориентиром.
Метод Релея оценивает первую частоту через выбранную форму прогиба. Чем ближе предполагаемая форма y(x) к реальной первой форме, тем точнее результат.
Метод Релея чувствителен к выбору формы прогиба и может давать завышенную оценку первой собственной частоты.
Метод Данкерли применяют для нижней оценки первой критической частоты через парциальные системы:
Подход удобен для быстрой проверки, но не заменяет расчет форм колебаний многоопорного вала.
Когда двухопорные формулы неприменимы
Формулы для одного пролета на двух опорах становятся ненадежными, если вал имеет три и более опоры, заметную податливость подшипников, тяжелые насадные элементы, резкие изменения сечения или рабочие обороты, при которых существенны гироскопические эффекты. В этих случаях расчет должен описывать всю систему, а не отдельный условный пролет.
Сравнение методов расчета
| Метод | Где полезен | Ограничения |
|---|---|---|
| Аналитические решения | Простые балки, учебные и предварительные оценки | Плохо подходят для переменных сечений, дисков и упругих опор |
| Метод Релея | Быстрая оценка первой частоты | Зависит от принятой формы прогиба |
| Метод Данкерли | Нижняя оценка первой частоты | Не раскрывает полный набор мод и критических скоростей |
| Метод передаточных матриц | Валы из последовательных участков с дискретными элементами | Требует аккуратной постановки граничных условий |
| Метод конечных элементов | Многоопорные валы сложной геометрии | Качество результата зависит от модели опор, масс и демпфирования |
В методе передаточных матриц вал описывают как цепочку участков. Для каждого участка, опоры или диска задают матрицу перехода, которая связывает перемещения, углы, моменты и поперечные силы на соседних сечениях. Метод удобен для валов с последовательной структурой, но требует внимательного учета опор и краевых условий.
В методе конечных элементов вал разбивают на элементы, формируют матрицы масс и жесткости, затем решают задачу собственных значений.
[K] - глобальная матрица жесткости, [M] - глобальная матрица масс, {q} - вектор обобщенных перемещений, ω - собственная круговая частота. Это базовая запись для невращающейся или упрощенной задачи собственных колебаний. Для вращающегося ротора дополнительно учитывают скорость вращения, демпфирование и гироскопическую матрицу.
Типовая последовательность расчета
- Собрать геометрию валопровода, координаты опор, массы дисков, муфт и рабочих колес.
- Задать материал, сечения, подшипники, корпус, фундамент и демпфирование.
- Выполнить предварительную оценку простыми методами, если это помогает проверить порядок величин.
- Построить численную модель многоопорного вала.
- Провести модальный анализ и проверить формы колебаний.
- Для вращающегося ротора учесть Ω, гироскопические эффекты и построить диаграмму Кэмпбелла.
- Сравнить критические режимы с рабочей зоной, разгоном, выбегом и гармониками возбуждения.
Учет вращения, опор и демпфирования
Для роторов на высоких скоростях простой невращающийся расчет может быть недостаточным. Вращение тяжелых дисков вызывает гироскопические эффекты, из-за которых частоты прямой и обратной прецессии расходятся. Поэтому критические скорости определяют не только по списку собственных частот, но и по пересечениям ветвей на диаграмме Кэмпбелла.
[C] описывает демпфирование, [G] - гироскопическую матрицу, Ω - угловую скорость вращения. Такая модель применяется для роторно-динамического анализа.
Податливость опор можно учитывать через эквивалентную жесткость, если линейной модели хватает для поставленной задачи.
Формула показывает, что менее жесткий элемент цепочки ограничивает общую жесткость опирания.
Как читать диаграмму Кэмпбелла
На диаграмме Кэмпбелла по горизонтали откладывают скорость вращения, а по вертикали - собственные частоты или частоты возбуждения. Ветви собственных частот вращающегося ротора сравнивают с линиями 1×, 2× и другими гармониками. Пересечения или близкие подходы указывают на критические режимы, которые затем сопоставляют с рабочей зоной, разгоном и выбегом.
Практическая проверка относительно рабочей частоты
После расчета собственных частот и критических скоростей их сравнивают с рабочим диапазоном вращения, частотами разгона, выбега и возможными гармониками возбуждения. Универсального процента запаса для всех машин нет: критерии задают по классу оборудования, стандартам, техническому заданию, балансу, демпфированию, допустимым вибрациям и режиму работы.
Предварительная оценка
Подходит для выбора компоновки, диаметра, ориентировочного положения опор и проверки явно рискованных решений.
Проектный расчет
Требует уточненной модели с опорами, насадными массами, подшипниками и рабочим диапазоном вращения.
Высокоскоростной ротор
Нужен роторно-динамический анализ с гироскопическими эффектами и диаграммой Кэмпбелла.
Эксплуатационная проверка
Виброданные сопоставляют с расчетными режимами, но мониторинг не заменяет корректную расчетную модель.
Иллюстративный пример расчета
Пусть рассматривается трехопорный стальной вал с двумя пролетами, постоянным сечением и одной муфтой между второй и третьей опорой. Для предварительной оценки можно сначала рассмотреть каждый пролет как отдельную балку, затем оценить влияние сосредоточенной массы муфты методом Релея или Данкерли. Такой расчет покажет порядок первой частоты, но не даст надежного набора критических скоростей всей системы.
Для проектной проверки ту же схему задают как многоопорную модель: опоры получают конечную жесткость, муфта задается массой и моментами инерции, вал разбивается на элементы, а рабочий диапазон вращения сравнивается с найденными модами. Если вал работает на высоких оборотах, дополнительно строят диаграмму Кэмпбелла и проверяют пересечения с линиями возбуждения.
Численные значения в подобных примерах зависят от граничных условий, модели подшипников, сетки элементов и способа задания масс. Поэтому иллюстративный расчет нельзя переносить на реальный вал без проверки исходной расчетной модели.
