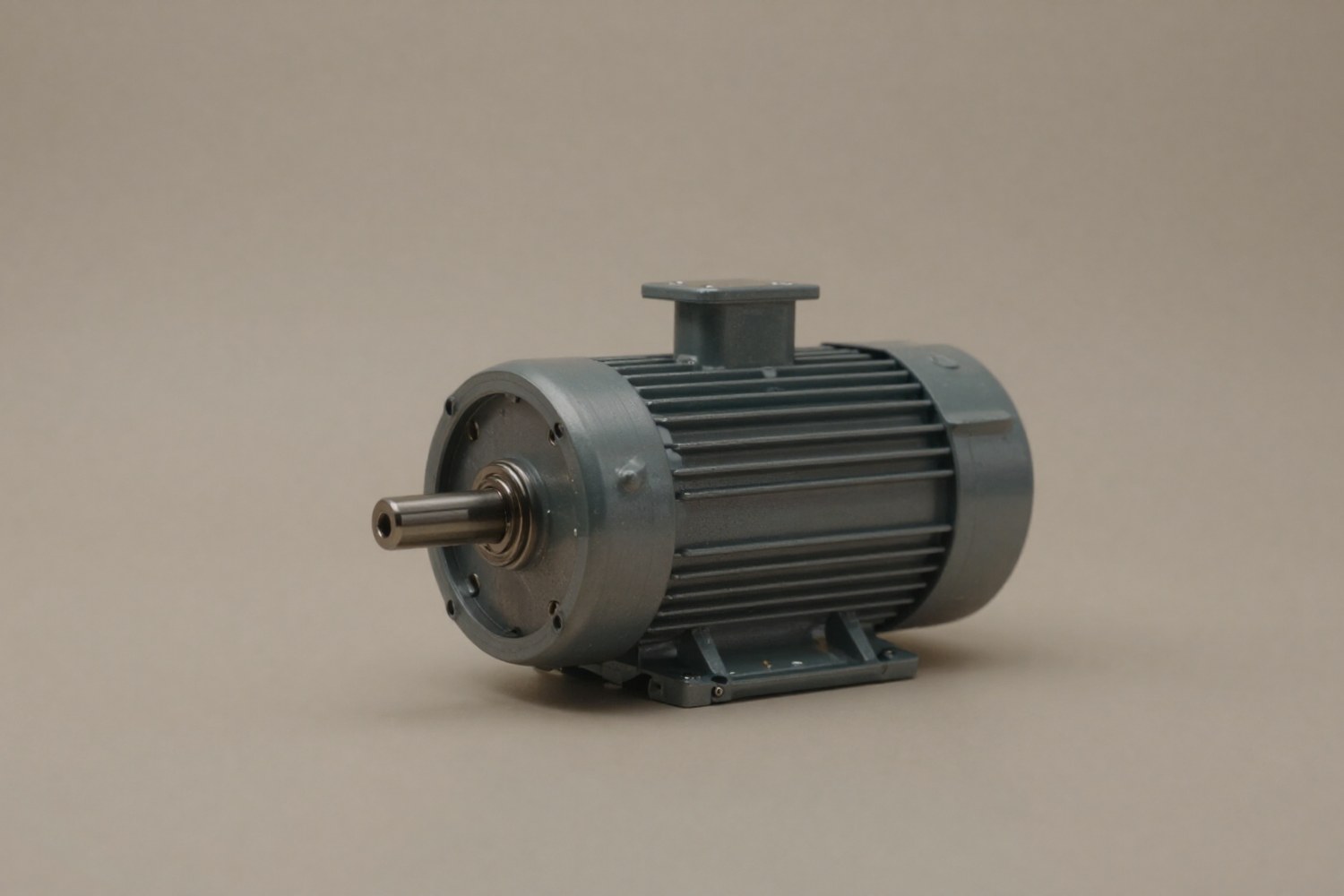

Крутящий момент (вращающий момент) электродвигателя — это физическая величина, характеризующая способность двигателя совершать вращательную работу. В инженерной практике он является основным критерием при подборе привода для механических систем, определяя, сможет ли двигатель преодолеть сопротивление нагрузки и разогнать инерционные массы механизма.
Физическая и электромагнитная природа момента
С точки зрения классической механики, крутящий момент $M$ определяется как произведение силы $F$, приложенной к рычагу, на плечо $r$ (расстояние от оси вращения до линии действия силы):
| Обозначение | Наименование | Единица измерения (СИ) |
|---|---|---|
| M | Крутящий момент | Н·м (ньютон-метр) |
| F | Сила | Н (ньютон) |
| r | Плечо силы (радиус) | м (метр) |
В электродвигателях момент возникает не за счет внешнего рычага, а вследствие электромагнитного взаимодействия. Магнитное поле статора, создаваемое током обмоток, взаимодействует с магнитным полем ротора (индуцированным или постоянным). Суммарная сила Лоренца, действующая на проводники ротора, создает вращающий момент.
Основные виды моментов электродвигателя
При проектировании электропривода различают несколько ключевых значений момента, каждое из которых играет свою роль в обеспечении работоспособности системы.
Номинальный момент (Mном)
Момент на валу двигателя при номинальной нагрузке, напряжении и частоте. Это значение, при котором двигатель может работать длительно без перегрева обмоток. Соответствует точке на механической характеристике с номинальным скольжением (обычно 1–5% для АД).
Пусковой момент (Mпуск)
Момент, развиваемый двигателем в момент включения при неподвижном роторе (скольжение s = 1). Должен превышать момент сопротивления на валу механизма, чтобы обеспечить запуск. Для АД выражается через кратность $k_{пуск} = M_{пуск} / M_{ном}$.
Максимальный момент (Mмакс)
Критический момент, при котором двигатель теряет устойчивость. При превышении этой нагрузки частота вращения резко падает (двигатель «захлебывается»). Кратность $k_{макс}$ является запасом по перегрузке. Для АД достигается при критическом скольжении $s_{кр}$.
Тормозной момент
Момент, возникающий при работе двигателя в режиме торможения (рекуперация, противовключение). На механической характеристике соответствует области, где частота вращения отрицательна или близка к нулю, а мощность возвращается в сеть или рассеивается.
Расчетные соотношения
Для определения требуемых параметров привода используются аналитические формулы, связывающие электрические и механические величины.
1. Расчет номинального момента по мощности и скорости
Самый распространенный метод, когда известны паспортные данные двигателя (мощность $P$ и частота вращения $n$). Формула выводится из соотношения $P = M \cdot \omega$, где угловая скорость $\omega = \frac{2\pi n}{60}$.
| Параметр | Обозначение | Единицы | Примечание |
|---|---|---|---|
| Номинальный момент | Mном | Н·м | Результат расчета |
| Номинальная мощность | Pном | кВт | На валу двигателя |
| Номинальная скорость | nном | об/мин | Фактическая скорость под нагрузкой |
| Коэффициент | 9550 | — | $\frac{60 \cdot 1000}{2\pi} \approx 9549.3$ |
Альтернативный вариант для СИ (Вт и рад/с):
2. Формула Клосса для асинхронных двигателей
Упрощенное уравнение механической характеристики асинхронного двигателя (АД), справедливое при постоянстве параметров цепи статора и отсутствии компенсации скольжения. Позволяет рассчитать момент в любой точке характеристики.
| Параметр | Описание |
|---|---|
| s | Текущее скольжение: $s = \frac{n_1 - n}{n_1}$, где $n_1$ — синхронная скорость |
| sкр | Критическое скольжение (скольжение при $M_{макс}$). Зависит от сопротивления ротора |
| Mмакс | Критический (максимальный) момент. Пропорционален квадрату напряжения: $M_{макс} \sim U^2$ |
3. Динамический момент и уравнение движения
При разгоне или торможении привода необходимо учитывать инерционность системы. Уравнение движения электропривода:
| Параметр | Описание |
|---|---|
| Mдв | Электромагнитный момент двигателя |
| Mс | Статический момент сопротивления нагрузки (трение, подъем груза) |
| Jобщ | Суммарный момент инерции, приведенный к валу двигателя |
| dω/dt | Угловое ускорение (рад/с²) |
Механические характеристики двигателей
Механическая характеристика — это зависимость скорости вращения от момента нагрузки. Для асинхронных двигателей переменного тока классы характеристик регламентируются стандартами (ГОСТ 28327, IEC 60034-1). Выбор класса зависит от типа привода.
Классы механических характеристик асинхронных двигателей
| Класс | Обозначение | Кратность пускового момента ($k_{пуск}$) | Кратность макс. момента ($k_{макс}$) | Область применения |
|---|---|---|---|---|
| A (N) | Нормальный пуск | 1.0 – 1.7 | 2.0 – 2.5 | Вентиляторы, насосы, конвейеры с плавным пуском |
| B (N) | Нормальный пуск | 1.8 – 2.2 | 2.0 – 3.0 | Стандартные промышленные приводы (наиболее массовые) |
| C (H) | Повышенный пуск | 2.0 – 2.5 | 2.0 – 2.5 | Дробилки, пресс-машины, механизмы с тяжелым пуском |
| D | Глубокоскольжение | 2.5 – 3.0 | 2.0 – 2.5 | Подъемные механизмы, лебедки (высокий пусковой момент, жесткая характеристика) |
Для двигателей постоянного тока (ДПТ) с независимым возбуждением механическая характеристика является жесткой и линейной. Момент пропорционален току якоря:
где $C_m$ — конструктивная константа, $ Phi$ — магнитный поток, $I_{я}$ — ток якоря.
Динамический расчет и приведение моментов
В реальных приводах двигатель часто соединен с нагрузкой через редуктор. Для корректного расчета динамических режимов (разгона/торможения) необходимо привести все моменты инерции к одному валу, обычно к валу двигателя.
Приведение момента инерции
Момент инерции нагрузки $J_{н}$, соединенная с двигателем через редуктор с передаточным числом $i$, приводится к валу двигателя по формуле:
| Параметр | Описание |
|---|---|
| Jдв | Момент инерции ротора двигателя |
| Jн | Момент инерции нагрузки на валу редуктора |
| i | Передаточное число редуктора ($i = n_{дв} / n_{н}$) |
Время разгона
При известном среднем пусковом моменте $M_{ср}$ (в интервале от 0 до $n_{ном}$) время разгона $t_{п}$ можно оценить по формуле:
где $M_{с}$ — статический момент сопротивления на валу двигателя.
Практические примеры расчета
Пример 1: Расчет номинального момента
Задача: Определить номинальный крутящий момент асинхронного двигателя 4P мощностью 7.5 кВт с номинальной скоростью 1460 об/мин.
Решение:
Пример 2: Подбор двигателя для конвейера с редуктором
Задача: Конвейер требует момент на валу барабана 500 Н·м при скорости 30 об/мин. Привод осуществляется через цилиндрический редуктор ($i=10, \eta=0.95$). Выбрать двигатель.
Решение:
- Перевод параметров на вал двигателя:
- Скорость двигателя: $n_{дв} = n_{н} \cdot i = 30 \cdot 10 = 300$ об/мин. Для такого режима требуется двигатель с частотным регулированием или редуктор с большим передаточным числом. Возьмем для примера редуктор $i=32$, тогда $n_{дв} \approx 960$ об/мин (двигатель 6P, синхронная 1000 об/мин, номинальная ~960 об/мин).
- Момент на валу двигателя:M_{дв} = \frac{M_{н}}{i \cdot \eta} = \frac{500}{32 \cdot 0.95} \approx 16.45 \text{ Н·м}
- Учет пускового момента: Для конвейера $k_{пуск}$ требуется около 1.5. Требуемый пусковой момент двигателя: $16.45 \cdot 1.5 \approx 24.7$ Н·м.
- Выбор: Двигатель 6P 2.2 кВт (Mном ~ 22 Н·м) — недостаточен. Двигатель 6P 3.0 кВт (Mном ~ 29.6 Н·м) — надежный выбор с запасом.
Пример 3: Вентиляторная нагрузка
Для вентиляторов момент нагрузки растет пропорционально квадрату скорости: $M_{н} \sim n^2$. Если вентилятор работает на 70% от номинальной скорости, момент нагрузки составит:
Мощность при этом упадет еще сильнее ($P \sim n^3$), что позволяет использовать двигатель меньшей мощности для частичной нагрузки, но при пуске на полную скорость требуется полный номинальный момент.
Ключевые выводы для проектировщика
- Используйте формулу $M = 9550 \cdot P / n$ для быстрой оценки паспортных данных.
- Сверяйте пусковой момент двигателя с моментом сопротивления механизма в пусковом режиме (s=1).
- При наличии редуктора всегда приводите инерцию нагрузки к валу двигателя, деля на квадрат передаточного числа.
- Класс характеристик (A, B, C, D) выбирается исходя из типа нагрузки: легкие пуски (A/B) или тяжелые (C/D).
- Снижение напряжения сети критично для АД: контролируйте просадки напряжения в питающей сети.
