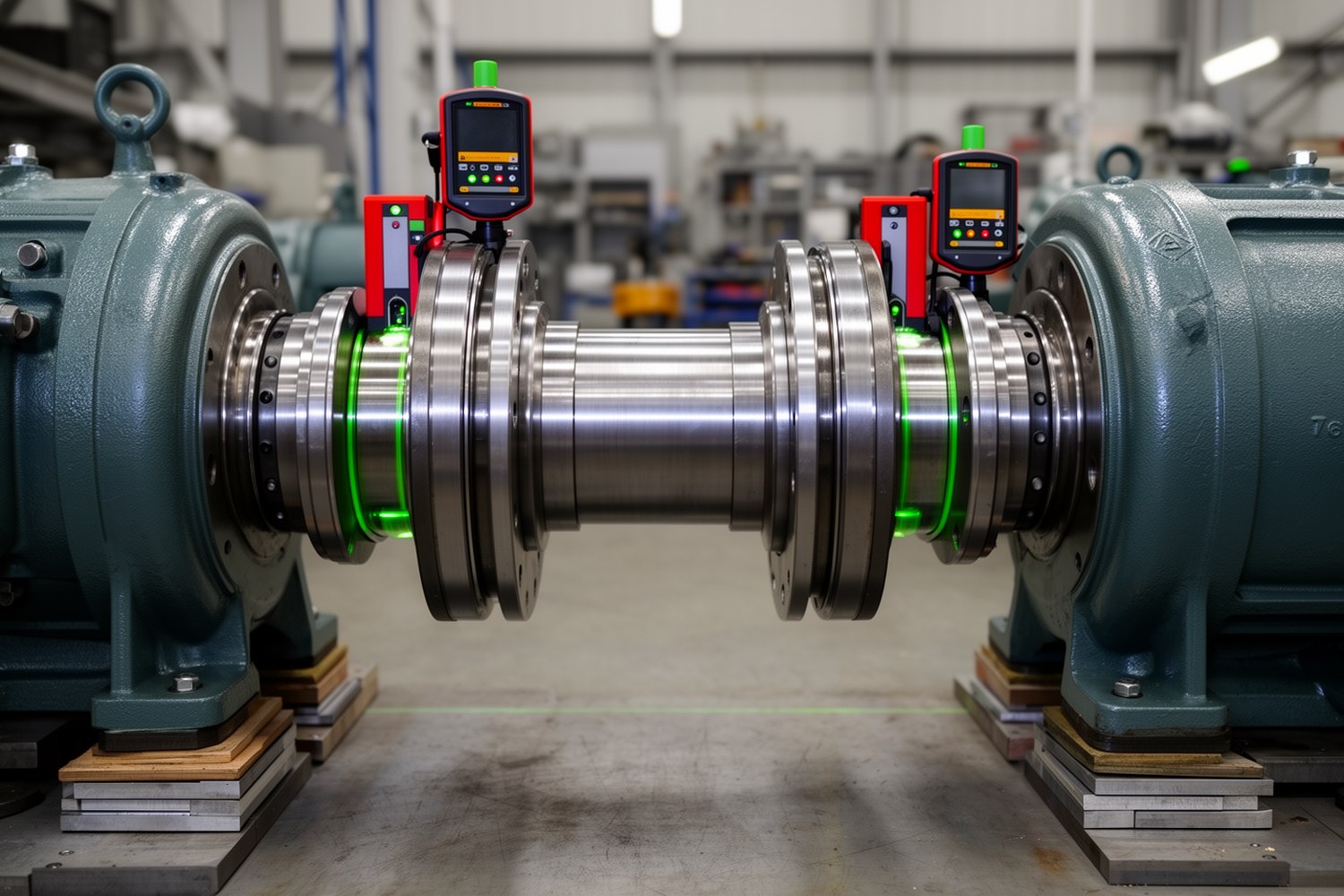

Лазерная центровка валов это выверка соосности осей роторов с расчетом корректировок в двух плоскостях. Надежный результат обычно получают как последовательный цикл: подготовка, измерение, коррекция, контроль и отчет.
Коротко главное
- Приведенные диапазоны допусков служат рабочим ориентиром, а не обязательной нормой. В приоритете требования OEM, внутренние стандарты и спецификация муфты.
- Перед измерениями проверяют soft foot, монтажный натяг труб, люфты и стабильность основания.
- Корректировки считают отдельно для передней и задней опоры подвижной машины, по вертикали и по горизонтали.
- Приемку подтверждают двумя согласованными контрольными замерами после одинаковой затяжки крепежа.
Что это за метод и где его применяют
Метод используют после монтажа и ремонта, а также при росте вибрации, нагреве подшипниковых узлов, ускоренном износе муфты и уплотнений. Лазерная система центровки валов ускоряет измерительный этап и снижает вычислительные ошибки, но не компенсирует дефекты механической базы.
Для ременных передач применяют отдельную процедуру, выверку шкивов. Ее не смешивают с центровкой муфтовых соединений.
Виды несоосности и связь с корректировками
Параллельная несоосность: оси параллельны, но смещены. Обычно устраняется линейным сдвигом подвижной машины.
Угловая несоосность: оси сходятся под углом. Требует разных величин коррекции на передней и задней опоре.
Вертикальная плоскость: корректируют прокладками под лапами. Горизонтальная плоскость: корректируют боковым перемещением с контролем затяжки.

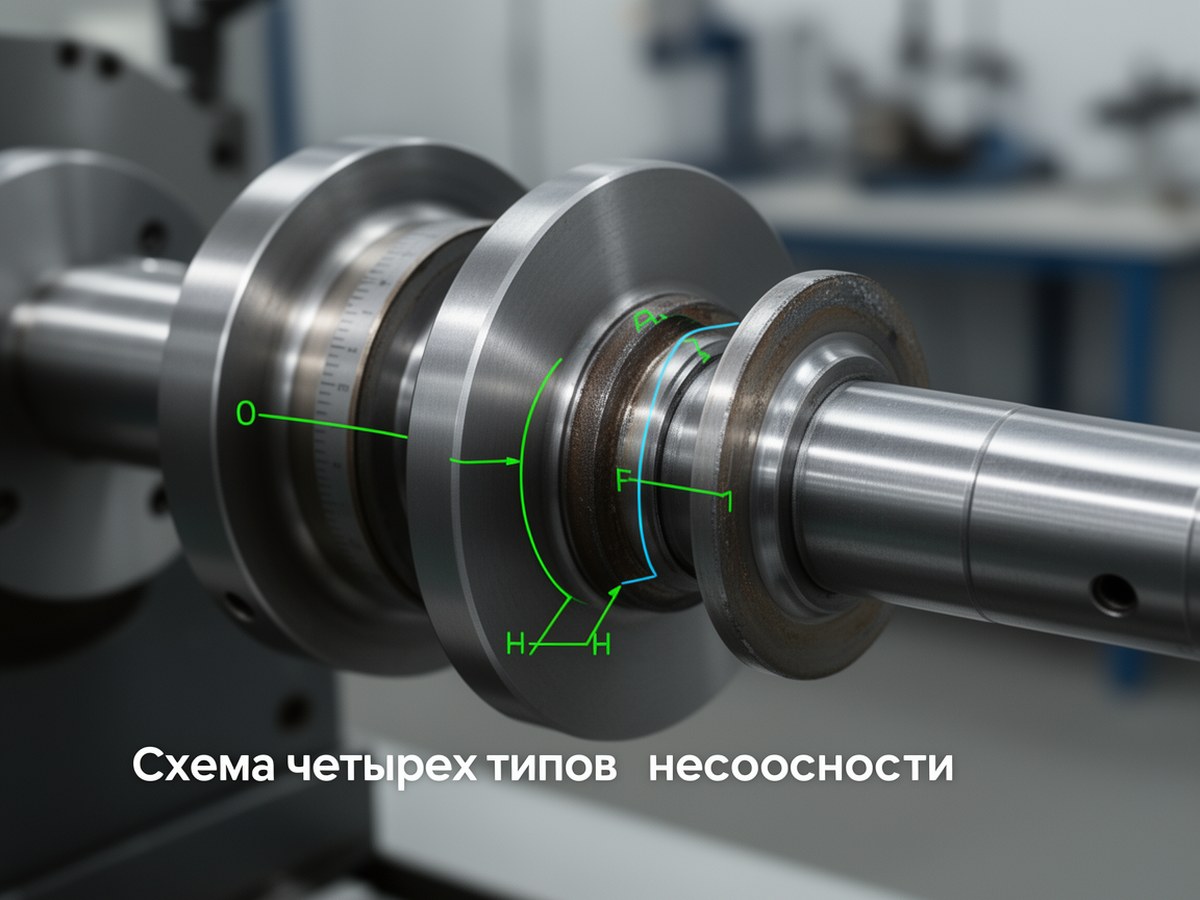

Четыре типа несоосности
Поставьте схему до практических корректировок, чтобы читатель зафиксировал термины.
Подготовка и входной контроль
Перед замерами: LOTO, безопасный проворот, доступ к муфте и опорам. Минимальный контроль перед стартом:
- мягкая лапа (soft foot);
- люфты и посадки;
- состояние муфты;
- стабильность основания и крепежа;
- монтажный натяг трубной обвязки (pipe strain).
Если база нестабильна, измерения откладывают до устранения причины.
Порядок работ: измерение → коррекция → контроль
- Назначают стационарную и подвижную машины.
- Вводят геометрию: расстояния от плоскости муфты до передней и задней опоры, без грубого округления.
- Выполняют серию замеров в выбранном режиме.
- Вносят коррекции: сначала по вертикали, затем по горизонтали.
- Делают контрольный перезамер после полной затяжки.
Неопределенность измерений и повторяемость
Главные источники ошибки: люфты, температурный дрейф, деформация основания при затяжке, неверно введенные размеры, неповторяемый момент крепежа.
Как снижать неопределенность: стабилизировать температуру, сокращать паузы между замерами, фиксировать одинаковый порядок и момент затяжки, перепроверять геометрию перед расчетом.
Критерий повторяемости: два последовательных контрольных замера после одинаковой затяжки должны укладываться во внутренний порог предприятия. Если нет, цикл запускают заново с поиска причины нестабильности.
Прикладной расчет коррекций на опорах
При смещении в плоскости муфты O (мм) и угловой составляющей A (мм/100 мм):
Cперед = O + A × (Lперед/100)
Cзад = O + A × (Lзад/100)
Где Lперед и Lзад, расстояния от плоскости муфты до соответствующих опор подвижной машины. Знак берут по системе координат прибора.
Пример: O = +0,04 мм; A = −0,03 мм/100 мм; Lперед = 200 мм; Lзад = 500 мм. Тогда Cперед = −0,02 мм, Cзад = −0,11 мм. Для вертикали это уменьшение толщины прокладок на 0,02 и 0,11 мм, для горизонтали, эквивалентный сдвиг на тех же опорах.
Допуски и критерии приемки
Значения ниже применяют как ориентир на этапе планирования. Они не являются универсальным нормативом и должны быть подтверждены требованиями OEM, внутренним стандартом, типом муфты, жесткостью рамы и режимом нагрузки.
| Класс агрегата | Скорость, об/мин | Offset на муфте, мм | Угловая несоосность, мм/100 мм |
|---|---|---|---|
| Низкооборотный, некритичный | до 1500 | 0,05–0,10 | 0,05–0,10 |
| Средний класс | 1500–3000 | 0,03–0,06 | 0,03–0,06 |
| Высокооборотный, критичный | 3000 и выше | 0,01–0,03 | 0,02–0,04 |
Короткие сценарии выбора: насос 1500 об/мин, обычно средний диапазон; привод 3600 об/мин, как правило жесткий диапазон; вспомогательный некритичный узел, расширенный диапазон только при подтвержденной приемлемой вибрации.
Учет теплового роста (cold-to-hot)
Холодная настройка «в ноль» не всегда дает рабочую соосность под нагрузкой. Для горячего режима задают целевые холодные смещения.
ΔL = α · L · ΔT
Где ΔL, удлинение, α, коэффициент линейного расширения, L, базовая длина, ΔT, изменение температуры. Расчет обязательно сверяют с фактическим поведением агрегата при пуске, если есть неравномерный прогрев или изменяющийся pipe strain.
Лазерный и индикаторный методы: где границы
Лазерный метод обычно быстрее в типовых задачах и удобнее в части отчетности. Индикаторный остается рабочим вариантом, когда доступ к датчикам ограничен, нет подходящего режима малого угла проворота или нужен минимальный комплект.
Для вертикальных машин и узлов с малым углом проворота применимость обоих методов проверяют заранее: по доступу, геометрии креплений и требуемой точности приемки.
Многомашинные линии (train alignment)
Сначала выбирают фиксированную базу, обычно самый жестко установленный или критичный агрегат. Затем устраняют soft foot на всех машинах, выравнивают пары от базы к периферии и выполняют общий контроль всех муфт. Такой порядок снижает накопление ошибки по линии.
Типовые причины повторного увода после пуска
- разброс замеров из-за люфтов или нестабильной затяжки;
- неучтенный тепловой рост;
- скрытая деформация основания;
- ошибка ввода геометрических размеров.
Сначала проверяют повторяемость измерений после одинаковой затяжки, затем уточняют cold-to-hot и контролируют состояние базы.
Документирование и финальная приемка
В отчете фиксируют: идентификацию агрегата, исходные и финальные значения, введенную геометрию, принятый критерий допусков, данные по тепловым целям, выполненные коррекции и подтвержденную повторяемость. Формулировка в акте: «работы по лазерной центровке валов выполнены».
