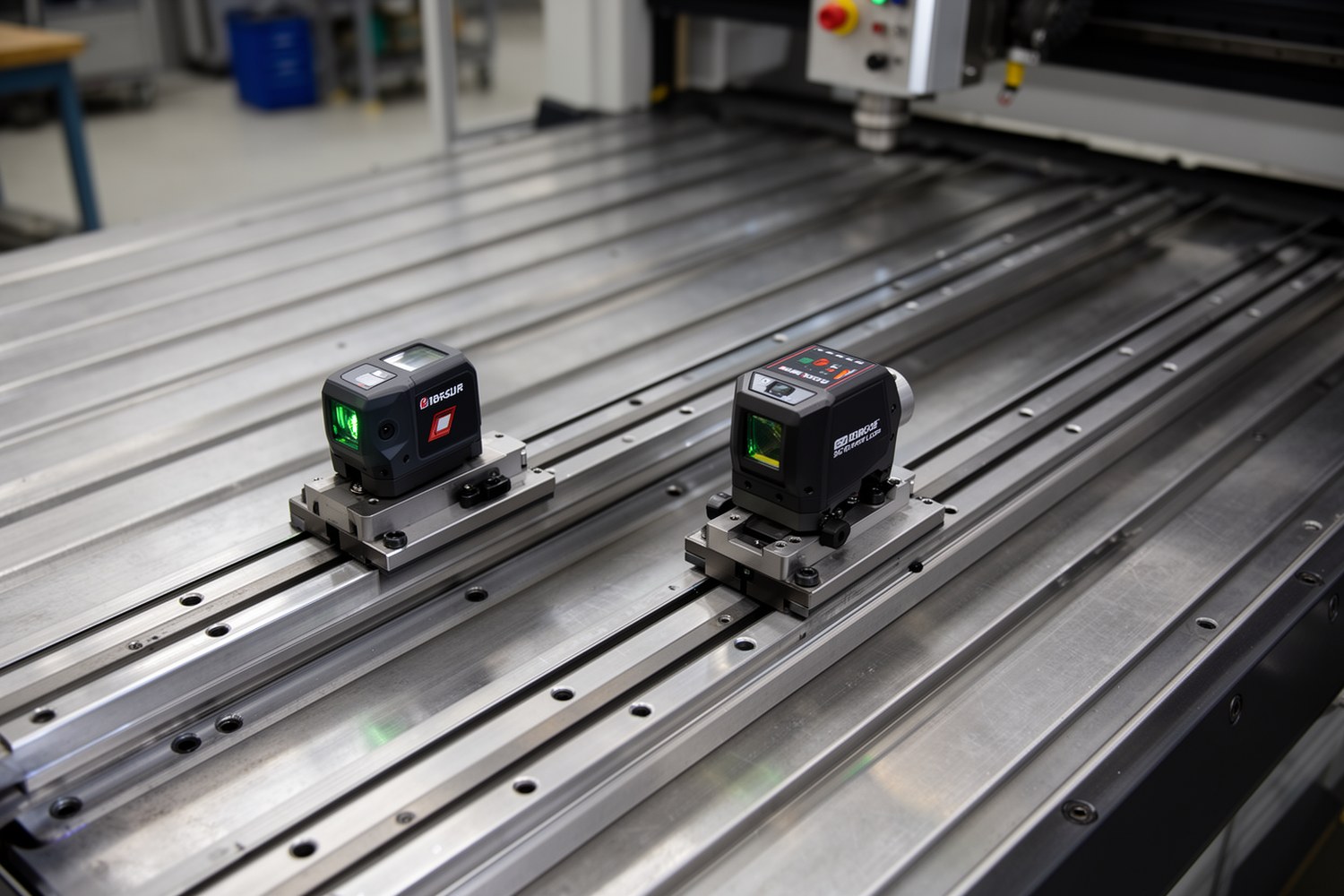

Лазерная выверка параллельности рельсов линейных направляющих контролирует взаимное положение двух направляющих по длине оси перемещения. Лазерная система задает опорную линию или плоскость, приемник фиксирует отклонения в точках, а инженер сравнивает измеряемую направляющую с базовой. По итогам работ выполняют регулировку и оформляют протокол с условиями измерений, схемой точек, отклонениями и выводом о соответствии.
- Объект контроля: пара рельсов, базовая направляющая, измеряемая направляющая, каретка или измерительный держатель.
- Результат: боковое отклонение, высотное отклонение, изменение расстояния между рельсами и график отклонений по точкам.
- Перед измерением проверяют чистоту, крепеж, температурную стабилизацию и выбранную базу отсчета.
- После регулировки нужен повторный проход по тем же точкам, иначе нельзя корректно сравнить результат до и после выверки.
Что такое выверка параллельности направляющих
В линейной оси станка или механизма два рельса должны задавать согласованную траекторию движения кареток. Один рельс обычно принимают за базовую направляющую: его положение фиксируют по проектной базе, упорной кромке станины или ранее выполненному контролю. Второй рельс считают измеряемой направляющей и регулируют относительно базы.
Если рельсовые направляющие установлены с перекосом, каретки работают с дополнительными внутренними нагрузками. Возможны локальное заедание, рост усилия перемещения, неравномерный износ тел качения, ухудшение повторяемости позиционирования и вибрации. Лазерный контроль параллельности рельсов не заменяет монтаж линейных направляющих по инструкции производителя, но помогает увидеть геометрию на всей длине, особенно при ходе в несколько метров.
Что измеряют на практике
Проверка параллельности направляющих обычно сводится к сравнению парных точек на базовом и измеряемом рельсе. В зависимости от схемы прибора контролируют боковое отклонение, высотный перекос, изменение расстояния между рельсами, прямолинейность направляющих и повторяемость траектории каретки. Для портального станка отдельно важны перекосы двух длинных осей, потому что они могут вызывать заклинивание портала и ошибки позиционирования.
Параллельность, прямолинейность и плоскостность
При выверке линейных направляющих нельзя смешивать несколько близких параметров. Прямолинейность описывает геометрию одного рельса или фактическую траекторию каретки. Параллельность показывает, насколько вторая направляющая согласована с базовой. Плоскостность относится к монтажной поверхности или общей плоскости установки. Соосность корректнее применять к валам, отверстиям и вращающимся элементам; для рельсов чаще говорят о взаимном положении направляющих или осей перемещения.
Прямолинейность
Проверяют один рельс или ход каретки относительно опорной линии. Нарушение может быть связано с геометрией станины, загрязнением посадочной поверхности или неправильной затяжкой.
Параллельность
Сравнивают две направляющие между собой. Даже прямой рельс может быть установлен непараллельно второму, если база выбрана неверно или шаг регулировки слишком редкий.
Плоскостность
Оценивают монтажную поверхность или плоскость, в которой лежат направляющие. Ошибка плоскостности способна вызвать перекос кареток по высоте.
Перпендикулярность осей
Проверяют взаимное положение разных линейных осей, например X и Y. Это отдельная операция, которая не сводится к параллельности пары рельсов.
Когда применяют лазерную выверку
Лазерную выверку направляющих станка применяют при монтаже новых рельсов, ремонте станины, замене кареток, модернизации ЧПУ-оборудования, восстановлении портальных осей и проверке после аварийной нагрузки. Метод полезен там, где нужна трассируемая запись измерений и повторяемая схема контроля.
Индикатор часового типа, поверочная линейка и механические приспособления остаются рабочими инструментами для коротких ходов и локальной подгонки. Лазерный метод удобнее при большой длине, затрудненном доступе, необходимости измерять несколько параметров за один проход или оформлять протокол для службы качества.
Методы лазерного измерения
Лазерная система не выравнивает рельсы сама по себе. Она создает измерительную базу и фиксирует смещение приемника. Не все лазерные методы одинаково типичны для монтажа линейных рельсов: на практике чаще используют специализированные системы прямолинейности, нивелирования или триангуляционные датчики. Интерферометрию и лазерный трекер применяют в более требовательных метрологических задачах и на крупногабаритном оборудовании.
| Метод | Принцип | Типичная область | Ограничения |
|---|---|---|---|
| Лазерное нивелирование и опорная линия | Построение линии или плоскости отсчета | Крупные рамы, длинные направляющие, предварительный и приемочный контроль | Разрешение зависит от системы и условий установки |
| Триангуляционные датчики | Определение смещения пятна на фотоприемнике | Контроль бокового или высотного смещения, локальные отклонения | Чувствительны к поверхности, углу установки и загрязнению |
| Лазерная интерферометрия | Измерение перемещений по изменению оптической фазы | Прецизионные станки, проверка линейных перемещений и геометрии осей | Требует аккуратной установки отражателей и учета среды |
| Лазерный трекер | Пространственное измерение положения отражателя | Крупногабаритные портальные машины и сборочные стенды | Нужна видимость отражателя и корректная привязка координатной системы |
Подготовка к измерениям
Точность измерения начинается до включения прибора. Поверхности рельсов, посадочные полки и упорные кромки очищают от стружки, масла, абразивной пыли и консервационных составов. Крепеж проверяют на неплотную посадку, поврежденную резьбу и неодинаковую затяжку. Если рельс уже закреплен окончательно, нужно убедиться, что его можно принять за базовую направляющую.
Станок или узел выдерживают в условиях, близких к рабочим. После перевозки, мойки, сварочных работ, интенсивного прогрева шпинделя или работы гидравлики температура станины может быть неоднородной. Для длинных рельсов даже несколько градусов разницы между участками дают заметное изменение длины и формы.
Предельные отклонения берут из паспорта станка, проектной документации, требований производителя направляющих, стандарта предприятия или технологической карты. Универсальная норма в мкм/м без привязки к конструкции, длине, нагрузке и классу оборудования может привести к неверному выводу.

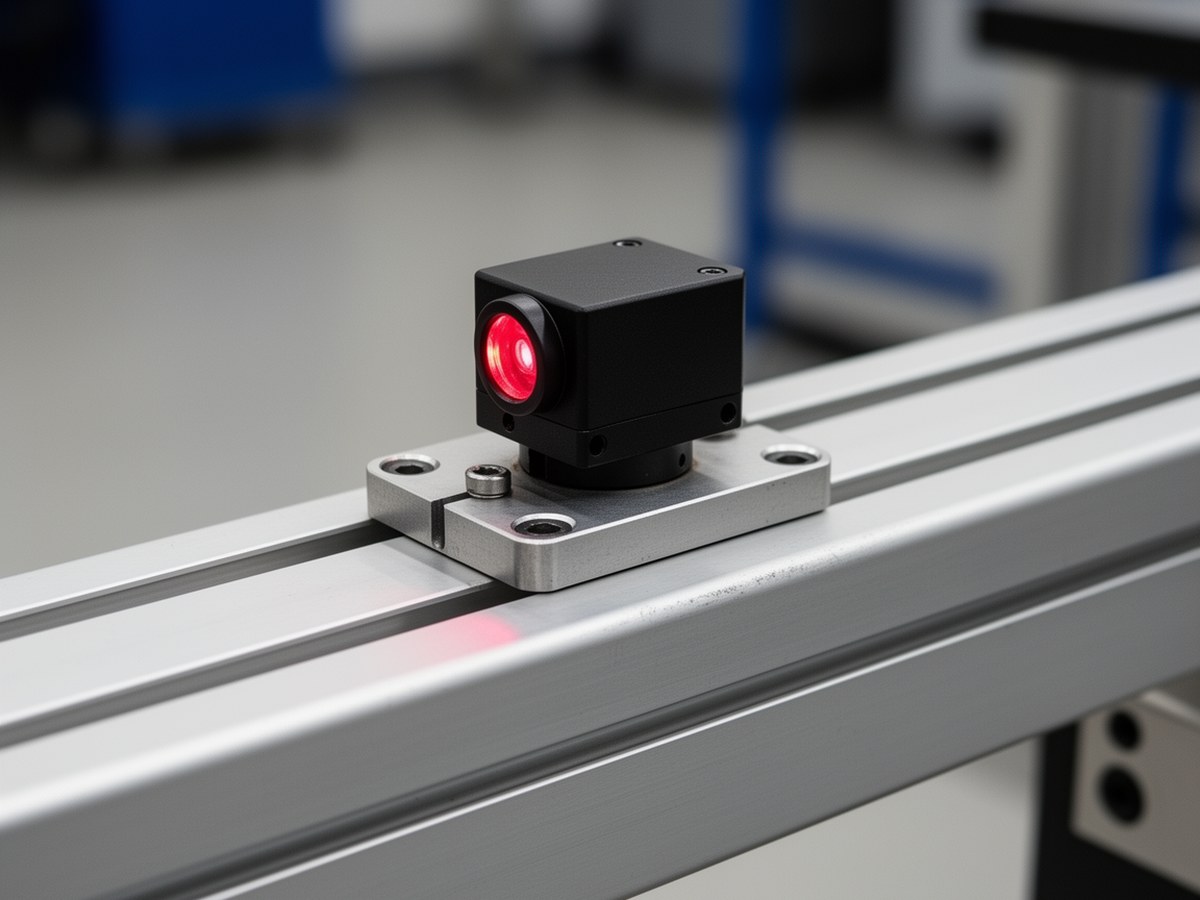

Установка приемника на направляющей
Изображение уместно рядом с блоком о подготовке, потому что показывает рабочую зону измерения и важность жесткого крепления датчика.
Порядок измерения параллельности
Типовая схема включает один базовый проход и один проход по измеряемой направляющей. Шаг точек выбирают по длине рельса, требуемой детализации и ожидаемому характеру отклонений. Для направляющей длиной 2-5 м часто задают одинаковый шаг по всей длине, например 250-500 мм, а дополнительные точки добавляют возле стыков, крепежа, регулировочных винтов и мест, где раньше были обнаружены перегибы.
| Этап | Действие | Что фиксируют |
|---|---|---|
| 1 | Выбирают базовую направляющую и начало координат | Обозначение рельса, направление оси, нулевую точку |
| 2 | Устанавливают лазерный передатчик, приемник или отражатель | Схему установки, высоту, держатель, ориентацию датчика |
| 3 | Проходят по базовой направляющей | Показания в точках A1...An и прямолинейность базы, если она контролируется |
| 4 | Проходят по измеряемой направляющей тем же шагом | Показания в точках B1...Bn |
| 5 | Сравнивают пары точек | Разности Bi - Ai, максимум, минимум и график отклонений |
| 6 | Регулируют рельс и повторяют контроль | Отклонения до и после регулировки, остаточную ошибку |
Если конструкция позволяет, приемник лучше перемещать на штатной каретке или жестком держателе, который повторяет рабочую геометрию узла. Люфт в приспособлении, перекос магнитной стойки или касание кабеля могут дать ошибку больше, чем само отклонение рельса.
Расчет отклонений и допусков
В простейшем случае сравнивают изменение показаний на концах базовой и измеряемой направляющей. Если A1 и A2 - показания на базовой направляющей в начале и конце, а B1 и B2 - показания на измеряемой, отклонение параллельности по концам можно оценить так:
где P - абсолютное отклонение параллельности на контролируемой длине, мкм или мм; A1, A2, B1, B2 - показания в соответствующих точках.
Эта формула описывает только оценку по крайним точкам. Для полного контроля по длине обычно анализируют все измеренные точки. Для каждой пары рассчитывают Di = Bi - Ai, затем находят диапазон отклонений:
где Pполн - полный размах отклонений по всем точкам; Di - разность показаний измеряемой и базовой направляющей в точке i.
| Точка | Координата, м | Ai, мкм | Bi, мкм | Di = Bi - Ai, мкм |
|---|---|---|---|---|
| 1 | 0 | 0 | 4 | 4 |
| 2 | 1 | 2 | 13 | 11 |
| 3 | 2 | 3 | 24 | 21 |
| 4 | 3 | 5 | 34 | 29 |
| 5 | 4 | 6 | 42 | 36 |
В этом расчетном примере полный размах по всем точкам составляет 36 - 4 = 32 мкм. По одним только концам результат был бы близким, но при локальном перегибе внутри длины крайние точки могли бы его не показать.
Для сравнения с требованием в мкм/м абсолютное отклонение пересчитывают на метр длины:
где Pм - отклонение в мкм/м; P - абсолютное отклонение, мкм; L - расстояние между крайними точками, м.
Если в документации задан допуск на метр, общий допуск на контролируемую длину иногда рассчитывают пропорционально:
где Tобщ - допустимое отклонение на всю длину, мкм; Tм - заданный допуск, мкм/м; L - длина направляющей, м.
Такое масштабирование допустимо только в том случае, если оно прямо принято в документации, стандарте предприятия или технологической карте. Не все нормы линейно пересчитываются на полную длину.
Расчетный пример: для направляющей длиной 4 м задано требование 12 мкм/м, а технологическая карта допускает линейный пересчет. Общий допуск составит 48 мкм. Если по всем точкам получено Pполн = 32 мкм, пересчет дает 8 мкм/м. Результат можно считать приемлемым только при совпадении схемы измерений с документацией и при достаточном запасе относительно погрешности измерения. Если отклонение близко к пределу, нужна повторная проверка базы, шага точек и условий измерения.
Температура и погрешность измерений
Температура влияет на длину рельсов, станину, измерительную базу и сам прибор. Для стали часто используют ориентировочный коэффициент линейного расширения около 11-12 мкм/(м·°C), если в документации не задано другое значение. Нужно фиксировать не только температуру воздуха, но и состояние оборудования: работал ли привод, прогревался ли шпиндель, есть ли локальный нагрев от гидростанции или солнечного света.
где ΔL - изменение длины, мкм; L - длина, м; α - коэффициент линейного расширения, мкм/(м·°C); ΔT - разница температур, °C. При таких единицах результат получается именно в мкм.
Например, для стального рельса длиной 4 м при α = 12 мкм/(м·°C) и разнице температур 2 °C расчетное изменение длины составит 96 мкм. Это не означает автоматическое нарушение параллельности, но показывает, почему условия измерения нужно фиксировать и учитывать.
Суммарную погрешность удобно оценивать через корень суммы квадратов основных составляющих, если они независимы и выражены в одинаковых единицах:
где σприб - погрешность прибора; σмет - погрешность метода; σуст - вклад установки приемника и приспособлений; σсред - вклад температуры, вибраций и окружающей среды.
| Источник погрешности | Как проявляется | Как уменьшить |
|---|---|---|
| Загрязнение рельса | Скачки показаний, ложные локальные выступы | Очистить рельс, посадочные поверхности и каретку перед проходом |
| Температурный градиент | Разные результаты утром и после работы оборудования | Выдержать станок, записать температуру, исключить локальный нагрев |
| Люфт держателя | Повторный проход не совпадает с первым | Использовать жесткое крепление, проверять повторяемость нулевой точки |
| Неверная база | Корректировка второго рельса повторяет ошибку первого | Отдельно проверить базовую направляющую и монтажную поверхность |
| Редкий шаг точек | Локальный изгиб не попадает в протокол | Уменьшить шаг на подозрительных участках |
| Ошибки затяжки | Показания меняются после окончательной фиксации | Затягивать по заданной последовательности и контролировать после затяжки |
Стыки составных рельсов
Если направляющая собрана из нескольких секций, стыки контролируют отдельно. Локальный скачок на стыке может не проявиться при редком шаге измерений, но будет ощущаться кареткой как ударная нагрузка или изменение усилия перемещения. Поэтому рядом со стыком добавляют точки до и после соединения, проверяют высотный перепад, боковой уступ и повторяемость прохода каретки.
Регулировка и повторный контроль
Корректировку выполняют способами, предусмотренными конструкцией: регулировочными винтами, прецизионными прокладками, обработкой посадочной поверхности, смещением по упорной кромке или повторной затяжкой крепежа. Нельзя оценивать результат только по промежуточной настройке с ослабленными болтами: окончательная затяжка может изменить положение рельса.
После регулировки повторяют измерение параллельности рельсов по той же схеме точек, с тем же направлением прохода и тем же держателем приемника. Если меняется шаг точек или способ установки датчика, результаты до и после корректировки становятся плохо сопоставимыми.
Протокол измерений
Протокол нужен не только для отчетности. Он позволяет повторить контроль, понять причину расхождений и отделить геометрию направляющих от ошибок прибора или условий измерения.
| Раздел протокола | Что указать |
|---|---|
| Объект | Станок, ось, обозначения рельсов, длина направляющих, номера кареток при необходимости |
| Схема точек | Начало координат, шаг, дополнительные точки у стыков и крепежа, направление прохода |
| Условия | Температура воздуха и оборудования, время стабилизации, состояние станка |
| Приборы | Тип системы, серийные номера, дата поверки или калибровки в зависимости от статуса прибора и требований предприятия |
| Результаты | Таблица отклонений до регулировки, после регулировки и расчет в мкм/м |
| Вывод | Соответствие требованию, ссылка на документ с допуском, замечания по ограничениям измерения |
Типовые ошибки
Частая ошибка - начинать лазерную выверку без проверки механической базы. Если посадочная поверхность имеет заусенцы, а крепеж затянут неравномерно, точный прибор лишь покажет нестабильную картину. Еще одна проблема - выставлять второй рельс по первому, не убедившись в прямолинейности базовой направляющей.
К ошибкам также относятся измерение по загрязненной поверхности, отсутствие температурной записи, слишком редкий шаг точек, перенос приемника на другой держатель между проходами, сравнение данных разных смен без единой схемы и отказ от повторного контроля после затяжки. Для длинных рельсов отдельно проверяют, нет ли провисания приспособления и влияния кабелей на положение приемника.
Лазерная выверка параллельности рельсов дает надежный результат только как часть полной монтажной процедуры: подготовка базы, выбор допуска, измерение, корректировка, окончательная затяжка и повторный контроль должны быть связаны одним протоколом.
