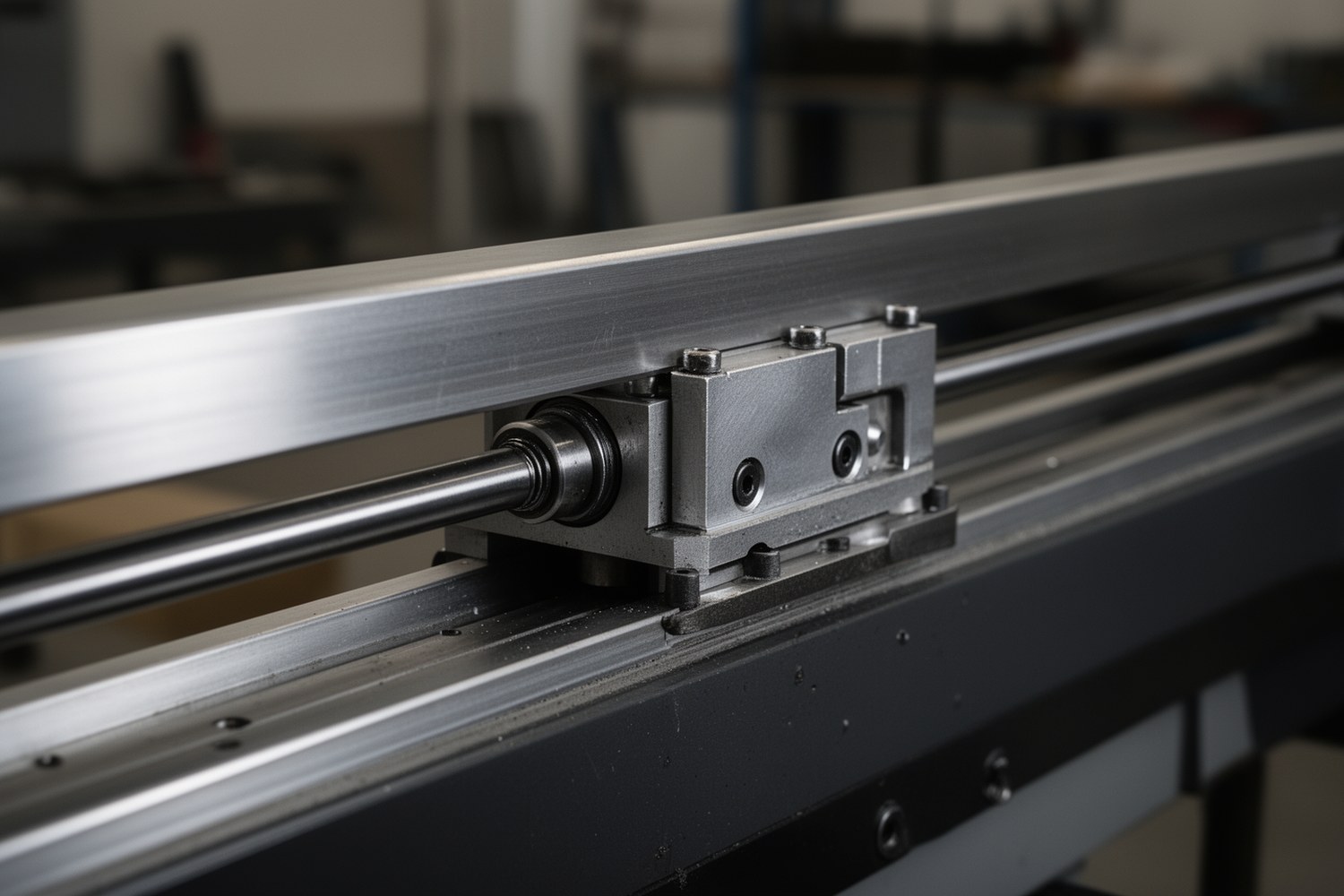

Линейная направляющая для ЧПУ представляет собой опорно-направляющий узел, который задает траекторию движения оси, воспринимает нагрузку и влияет на точность обработки. Важно отделять ее от привода оси: ШВП, ремень или рейка перемещают узел, а направляющая удерживает геометрию движения под рабочими усилиями.
- Базовый узел состоит из рельса, каретки, тел качения, каналов рециркуляции, уплотнений и системы смазки.
- Для станков ЧПУ чаще применяют профильные рельсовые направляющие, реже валовые и решения скольжения.
- При подборе учитывают ход, скорость, ускорение, массу подвижной части, положение центра масс и среду работы.
- Ресурс и точность зависят не только от типоразмера, но и от преднатяга, класса точности и качества монтажа.
Назначение линейных направляющих в станке ЧПУ
Назначение узла состоит в том, чтобы обеспечить линейное перемещение с контролируемым трением, минимальным люфтом и достаточной жесткостью. На практике направляющая одновременно воспринимает статические и динамические нагрузки от массы портала, шпинделя, ускорений и сил резания.
Направляющая
Ведет узел по оси, воспринимает Fr/Fa и моменты, формирует жесткость и повторяемость.
Привод оси
Создает усилие и скорость перемещения (ШВП, ремень, рейка). Сам по себе не заменяет направляющую.
Что не является направляющей
- ШВП относится к приводу оси, преобразует вращение в поступательное движение.
- Трапецеидальный винт относится к приводу оси, обычно применяется для менее динамичных задач.
- Рейка и шестерня относятся к приводу оси для длинных ходов.
Эти узлы задают движение, но не заменяют опорно-направляющий узел по жесткости и точности траектории.
Устройство узла: рельс, каретка, тела качения, уплотнения
Профильная система включает закаленный рельс с дорожками качения и каретку линейной направляющей с замкнутой циркуляцией тел качения (обычно шарики, реже ролики). Тела качения проходят рабочую зону под нагрузкой и возвращаются по каналам рециркуляции.
- Рельс: несущая и направляющая база с точными дорожками качения.
- Каретка: корпус с дорожками, рециркуляцией, иногда с узлом подачи смазки.
- Тела качения: шарики или ролики, определяют контактную жесткость и несущую способность.
- Сепарация/рециркуляция: обеспечивает непрерывный ход без ограничения длиной каретки.
- Уплотнения: защищают дорожки от абразива, СОЖ и пыли.
Классификация направляющих
Рельсовые направляющие для ЧПУ применяются чаще всего, но выбор зависит от требуемой жесткости, скорости и условий среды.
| Тип | Жесткость | Грузоподъемность | Скорость/ускорение | Точность | Типичное применение |
|---|---|---|---|---|---|
| Профильные рельсовые (шариковые) | Высокая | Высокая | Высокие | Высокая | Универсальные оси X/Y/Z большинства ЧПУ |
| Профильные рельсовые (роликовые) | Очень высокая | Очень высокая | Средние и высокие | Очень высокая | Тяжелые порталы, повышенные силы резания |
| Валовые (SBR/LM) | Ниже профильных | Средняя | Средние | Средняя | Легкие станки, вспомогательные оси |
| Направляющие скольжения | Высокая при больших площадях | Высокая | Низкие и средние | Зависит от пары трения и смазки | Низкоскоростные, демпфирующие задачи |
По способу крепления различают:
- Частичное (концевое) крепление: выше риск прогиба при длинных пролетах и переменной нагрузке.
- Полное крепление по длине: выше жесткость и стабильность геометрии, обычно предпочтительно для точных осей.
- Поддерживаемые решения: компромисс между простотой и жесткостью в сравнительно легких системах.

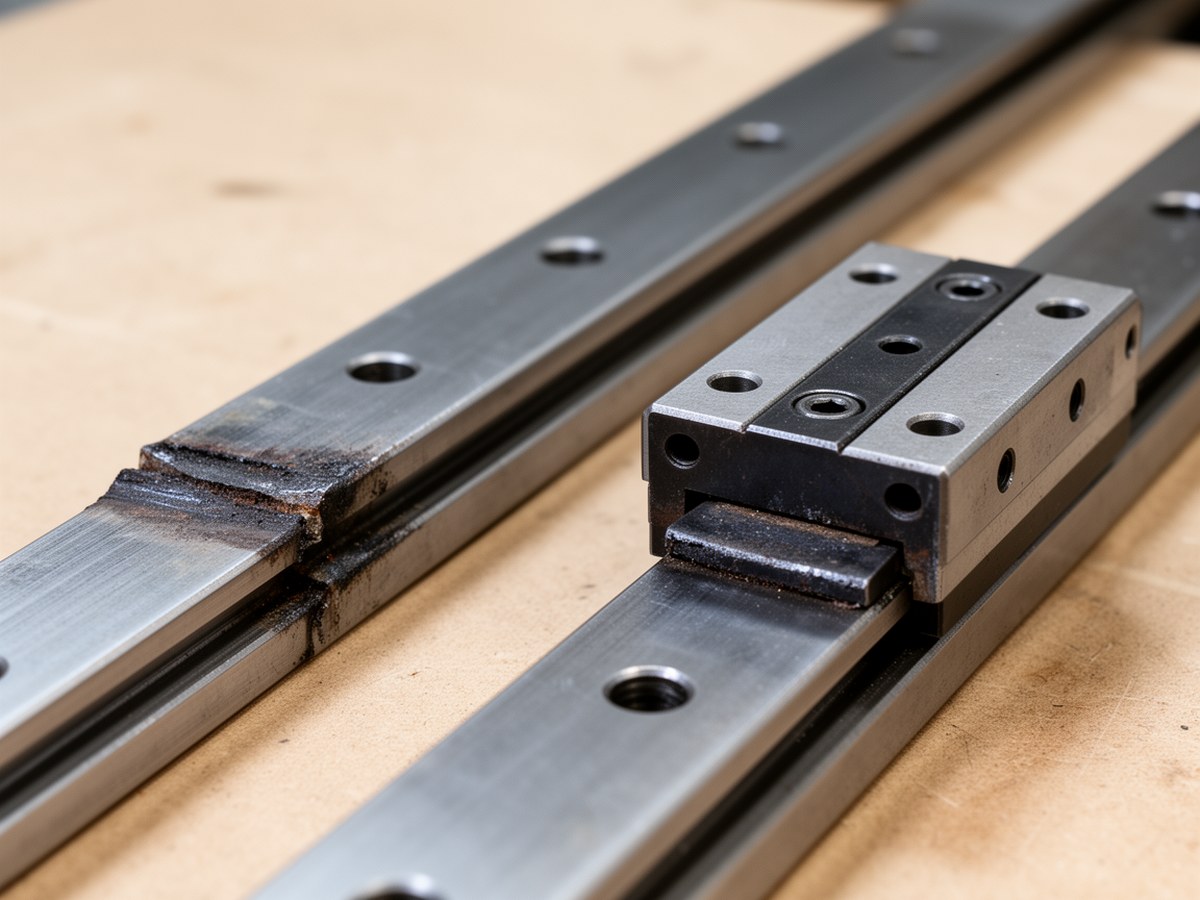

Типы линейных направляющих
Фото помогает визуально различить профильные и валовые решения перед сравнительной таблицей.
Нагрузки и жесткость
Нагрузки на каретку делят на радиальные и осевые, а также моментные. В расчетах учитывают суммарное действие Fr, Fa и нагрузку Mx My Mz.
- Fr: радиальная нагрузка, перпендикулярно направлению движения.
- Fa: осевая нагрузка, вдоль оси движения.
- Mx: крен вокруг продольной оси рельса.
- My: тангаж вокруг поперечной оси, часто растет при консоли.
- Mz: рыскание вокруг вертикальной оси, чувствительно к боковым силам резания.
Критичный сценарий: консоль
Вынос шпинделя или тяжелой оснастки увеличивает плечо силы и быстро повышает My/Mz даже при умеренном Fr.
Критичный сценарий: узкая база
Малое расстояние между рельсами и каретками ухудшает сопротивление моментам и снижает фактическую жесткость оси.
Для оценки поведения оси важна не только номинальная грузоподъемность, но и пространственная схема: расстояние между рельсами, база между каретками, высота центра масс и переменные силы резания.
Точность и преднатяг
Класс точности линейных направляющих задает геометрические отклонения и разброс параметров. Преднатяг линейных направляющих определяет внутренний зазор и контактную жесткость. Повышение преднатяга уменьшает люфт, но увеличивает трение и тепловыделение.
| Параметр | Типовой уровень | Влияние на систему | Компромисс |
|---|---|---|---|
| Класс точности | Нормальный (N) | Достаточен для базовых задач позиционирования | Меньше требований к базе, но выше погрешность геометрии |
| Класс точности | Повышенный (H/P) | Лучше повторяемость и плавность хода | Выше чувствительность к монтажу и стоимости узла |
| Класс точности | Высокий (SP/UP) | Минимальные геометрические отклонения | Нужны точные базы и стабильный тепловой режим |
| Преднатяг | Низкий (Z0) | Низкое трение, легкий ход | Меньшая жесткость, выше риск микролюфта под переменной нагрузкой |
| Преднатяг | Средний (Z1) | Баланс жесткости и ресурса | Универсальный выбор для большинства осей |
| Преднатяг | Высокий (Z2/Z3) | Максимальная жесткость и стабильность положения | Рост трения, нагрева и требований к чистоте и соосности |
Обозначения классов и преднатяга не полностью унифицированы между производителями. Проверка выполняется по каталогу конкретной серии.
Критерии выбора для осей ЧПУ
Подбор удобно вести по короткому алгоритму, от кинематики к проверке ресурса и монтажных ограничений.
- Кинематика: рабочий ход, максимальная скорость, ускорение и торможение, цикл нагрузки.
- Масса подвижной части: каретка оси, шпиндель, оснастка, кабель-цепь и запас по оснащению.
- Центр масс и плечи: расстояние до плоскости рельсов и вылеты, формирующие My/Mz.
- Точность задачи: требуемые позиционная точность и повторяемость.
- Среда: пыль, абразив, СОЖ, температура, доступность смазки.
- Компоновка: межрельсовая база, база между каретками, длина консоли, место под защиту.
- Ресурс: эквивалентная нагрузка, L10 и запас по динамической грузоподъемности.
| Параметр проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Ход и длина рельса | Рабочий ход + зоны разгона/торможения + запас | Исключает недоход и ударные режимы у концов |
| Скорость и ускорение | Пиковые и длительные значения | Определяет динамические силы и требования к смазке |
| Масса и центр масс | Полная масса подвижного узла и высота центра масс | Влияет на Mx/My/Mz и распределение нагрузок |
| Жесткость компоновки | База рельсов и расстояние между каретками | Снижает чувствительность к моментам и вибрациям |
| Условия среды | Класс загрязнения, СОЖ, температура | Определяет тип уплотнений и регламент обслуживания |
Минимальные расчетные оценки
Для первичного отбора обычно достаточно трех расчетов: эквивалентная нагрузка P, ресурс L10 и момент консоли. P и L10 рассчитывают по каждой каретке отдельно. Определяющей считают наиболее нагруженную каретку, для которой P максимально, а L10 минимален.
P = X·Fr + Y·Fa + kx·|Mx| + ky·|My| + kz·|Mz|
P: эквивалентная динамическая нагрузка, Н. Коэффициенты X, Y, kx, ky, kz берут из каталога серии и схемы нагружения.
L10 = (C / P)n · L0
C: динамическая грузоподъемность, Н. n = 3 для шариковых и n = 10/3 для роликовых систем. L0 принимают по методике производителя, обычно 50 км или 100 км. L10, как правило, соответствует надежности 90%.
M = F · l
M: момент, Н·м; F: сила, Н; l: плечо, м. Даже небольшое увеличение вылета быстро повышает моментную нагрузку на каретки.
Монтаж линейных направляющих и базирование
Даже корректно выбранная направляющая теряет точность при ошибках установки. Рабочая последовательность: сначала геометрия базы, затем затяжка, затем контроль хода.
- Подготовить опорные поверхности: очистка, удаление забоин, контроль плоскостности и прямолинейности.
- Установить базовый рельс по упорной кромке, выполнить затяжку в 2-3 прохода от центра к краям.
- Второй рельс выставить по параллельности, контролируя индикатором и равномерностью хода кареток.
- Проверить усилие перемещения по всей длине, отсутствие локальных заеданий и повторяемость.
- Заполнить смазкой по регламенту, установить защиту от стружки, пыли и СОЖ.
| Контрольный параметр | Практический ориентир для стандартных осей | Примечание |
|---|---|---|
| Плоскостность базы рельса | Порядка 0,02-0,05 мм на 1000 мм | Для высоких классов точности требования обычно жестче |
| Параллельность двух рельсов | Порядка 0,02-0,04 мм на 1000 мм | Контролировать по всей рабочей длине |
| Перепад высоты баз рельсов | До 0,01-0,02 мм | Снижает риск перекоса кареток |
| Затяжка крепежа | Примерно 30% → 60% → 100% от момента | Последовательность от центра к краям |
| Неравномерность усилия хода | Желательно не более 10-20% по ходу | Резкие локальные пики обычно указывают на геометрическую ошибку |
Числовые ориентиры применяют как стартовые. Финальные допуски и моменты затяжки принимают по документации конкретной серии направляющих и требованиям к точности станка.
Типовые ошибки выбора и их последствия
| Ошибка | Последствие | Как предотвратить |
|---|---|---|
| Выбор только по типоразмеру без расчета Mx/My/Mz | Люфт под нагрузкой, ухудшение чистоты обработки | Считать моменты от реальных плеч и компоновки |
| Слишком высокий преднатяг для легкой оси | Перегрев, рост потребляемой мощности, ускоренный износ | Подбирать преднатяг по жесткости задачи и массе узла |
| Недостаточная база между рельсами | Потеря устойчивости к боковым силам и вибрации | Увеличивать межрельсовое расстояние и базу кареток |
| Игнорирование загрязненной среды | Абразивный износ дорожек, заедание | Усиленные уплотнения, защита, более частая смазка |
| Некачественное базирование при монтаже | Локальные перегрузки и неравномерный ход | Контроль плоскостности, параллельности и последовательности затяжки |
Обслуживание и типовые отказы
Стабильный ресурс формируется расчетом и регламентом обслуживания.
| Среда | Осмотр | Смазка | Комментарий |
|---|---|---|---|
| Чистая, закрытая зона | 1 раз в 1-2 недели | Примерно каждые 200-400 ч | Контроль чистоты уплотнений и равномерности хода |
| Пыльная или абразивная | Ежедневно | Примерно каждые 40-100 ч | Нужны усиленная защита и сокращенный интервал обслуживания |
| С СОЖ и мелкой стружкой | Каждая смена | Примерно каждые 80-200 ч | Контроль состояния скребков и удаления загрязнений |
| Отказ/дефект | Ранние признаки | Вероятные причины | Профилактика |
|---|---|---|---|
| Износ дорожек | Рост шума, падение плавности, ухудшение повторяемости | Недостаток смазки, абразив, перегрузка | Плановая смазка, защита, запас по нагрузке |
| Люфт | Колебания размера, следы вибраций на поверхности | Износ, недостаточный преднатяг, ошибки монтажа | Проверка преднатяга, ревизия крепежа, контроль геометрии |
| Заедание | Рывки, локальный рост усилия перемещения | Перекос рельсов, загрязнение, деформация базы | Проверка параллельности, очистка, корректировка базирования |
| Коррозия | Пятна, шероховатый ход, ускоренный износ | Влага, агрессивная СОЖ, простой без консервации | Антикоррозионная защита и корректный режим хранения |
| Бринеллирование | Периодический шум и шаговая неровность хода | Ударные нагрузки, вибрация в неподвижном состоянии | Транспортные фиксаторы, демпфирование, исключение ударов |
Итоговый принцип: надежность оси обеспечивает связка корректной схемы нагрузки, подходящего преднатяга и класса точности, аккуратного монтажа и регулярного обслуживания.
