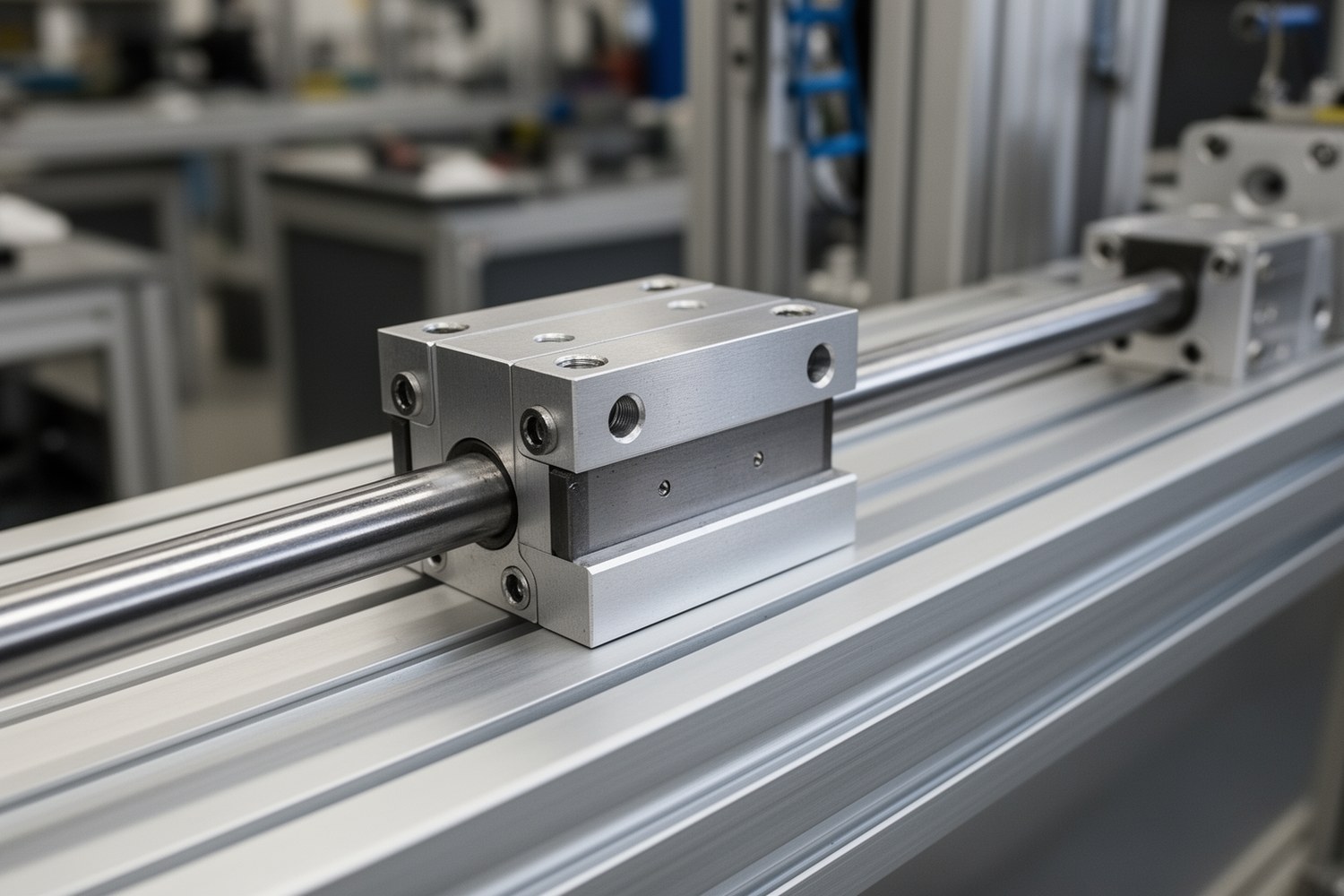

Линейные направляющие и каретки в робототехнике применяются там, где подвижный узел должен перемещаться по прямой траектории с контролируемым люфтом, жесткостью и повторяемостью. Линейная направляющая задает геометрию движения, рельс является неподвижной или базовой дорожкой, а каретка линейной направляющей перемещается по рельсу и передает нагрузку через шарики, ролики или другие опорные элементы.
- Основные применения: линейные оси роботов, портальные системы, координатные столы, подъемные колонны, внешние оси манипуляторов и компактные лабораторные механизмы.
- Главные расчетные факторы: масса, ускорение, положение центра тяжести, моменты, ход, скорость, точность, повторяемость и требуемый ресурс.
- Частые причины отказов: перекос рельсов, слабое основание, неверный преднатяг, загрязнение, недостаток смазки и неправильная схема кареток.
Роль направляющих и кареток в робототехнике
В профильных линейных направляющих каретка перемещается по дорожкам качения на шариках или роликах. Такая пара воспринимает радиальные и боковые нагрузки, а также моменты крена, тангажа и рыскания. В легких механизмах также встречаются круглые валы и направляющие скольжения, но в робототехнических линейных осях чаще используют профильные направляющие из-за большей жесткости и удобства расчета.
Направляющая отвечает за прямолинейность и жесткость перемещения. Приводная часть может быть разной: шарико-винтовая передача, зубчатый ремень, рейка-шестерня, линейный двигатель, пневмоцилиндр или электромеханический актуатор. Если направляющая смонтирована с перекосом или работает на слабом основании, даже точный привод не исправит потерю геометрии.
Точность позиционирования и повторяемость не одно и то же. Точность показывает, насколько фактическая координата близка к заданной. Повторяемость показывает, насколько стабильно узел возвращается в одну и ту же точку при одинаковом цикле.
Где применяются линейные направляющие
В робототехнике направляющие встречаются не только в портальных системах. Они используются в любых узлах, где вращательная кинематика дополняется прямолинейным перемещением или где вся рабочая зона строится на координатных осях.
| Узел | Роль направляющих | Что особенно важно |
|---|---|---|
| Портальный робот | Ведут балку или рабочую каретку по одной или нескольким координатам | Параллельность рельсов, жесткость балки, устойчивость к перекосу при ускорениях |
| Координатный стол | Обеспечивают точное перемещение детали, дозатора, камеры или инструмента | Повторяемость, плавность хода, малая вибрация, стабильность на малых перемещениях |
| Внешняя ось манипулятора | Расширяют рабочую зону промышленного робота | Динамическая нагрузка, момент от массы робота, синхронизация с системой управления |
| Подъемная колонна или AMR | Удерживают платформу, вилы или малый манипулятор при подъеме | Компактность, боковые моменты, защита от пыли и доступ к обслуживанию |
| Медицинский или лабораторный механизм | Обеспечивают малые контролируемые перемещения | Чистота, низкий шум, плавность, иногда микронная точность |
Параллельные направляющие в портальной оси

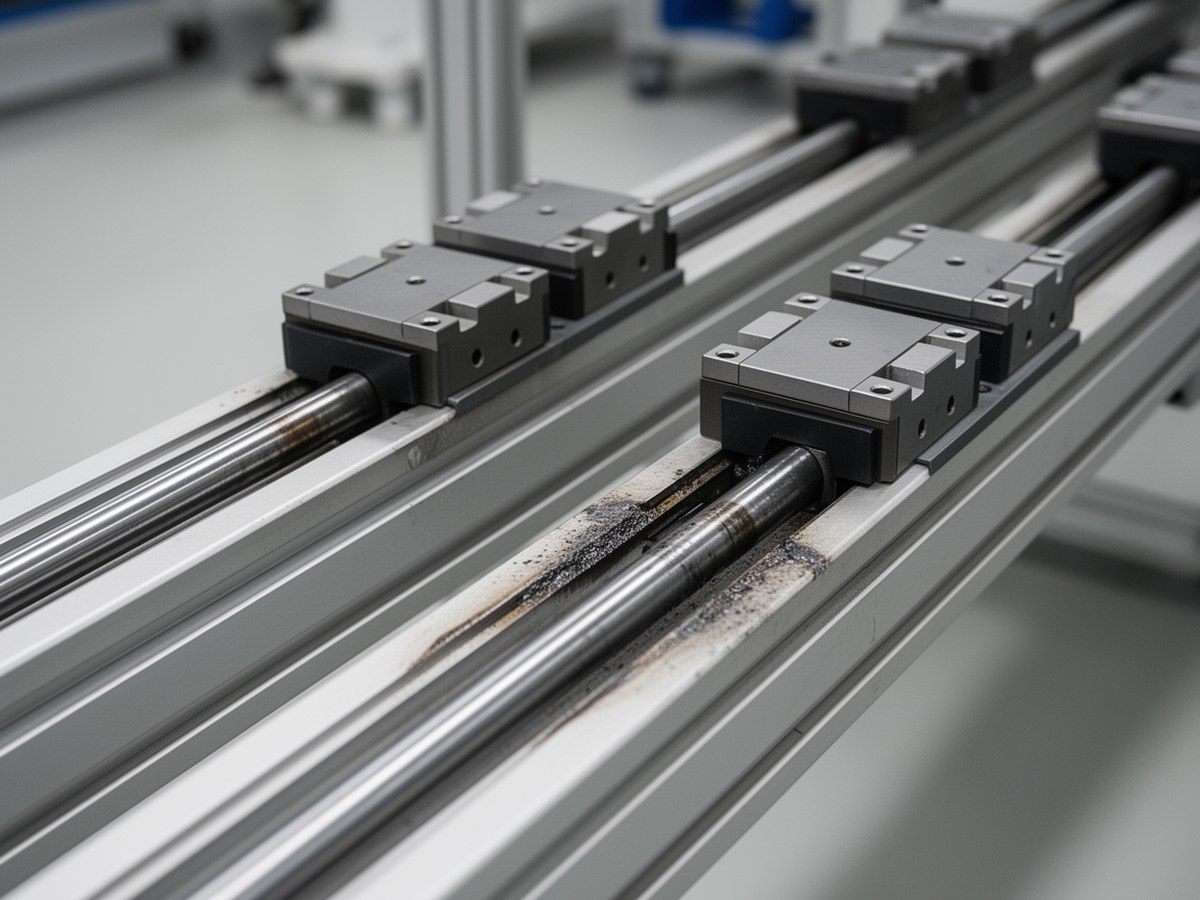

Изображение уместно после описания портальных роботов и координатных систем, чтобы показать типовую компоновку с двумя рельсами и несколькими каретками.
Основные типы направляющих
Выбор типа зависит от нагрузки, габаритов, требуемой жесткости, допустимой стоимости и условий эксплуатации. Универсального варианта нет: направляющая, подходящая для легкого координатного стола, может быстро изнашиваться в портальной оси с вынесенной массой.
| Тип | Где применяется | Сильные стороны | Ограничения |
|---|---|---|---|
| Шариковые профильные линейные направляющие | Линейные оси, координатные столы, легкие и средние порталы | Низкое трение, хорошая доступность, приемлемая точность, работа на высоких скоростях | Меньшая жесткость по сравнению с роликовыми решениями при той же размерности |
| Роликовые направляющие | Тяжелые портальные системы, внешние оси роботов, нагруженные подъемные узлы | Высокая жесткость и грузоподъемность, лучшая работа с моментами | Выше требования к монтажу, основанию и чистоте сборки |
| Миниатюрные направляющие | Лабораторные роботы, медицинские и оптические механизмы, малые захваты | Компактность, малая масса подвижной части, точная работа на коротких ходах | Ограниченный ресурс при ударных нагрузках и загрязнении |
| Направляющие с перекрестными роликами | Прецизионные столы, измерительные узлы, компактные оси с высокой жесткостью | Высокая точность, жесткость и малый люфт в ограниченном объеме | Чувствительность к монтажу и загрязнениям, обычно меньший допустимый ход |
| Криволинейные направляющие | Смена инструмента, упаковочные механизмы, специальные траектории | Движение по заданному контуру без сложной многозвенной кинематики | Сложнее расчет нагрузок, выше требования к согласованию с приводом |
Направляющая, привод и датчики
Линейная направляющая не задает координату сама по себе. Координату формируют привод, система управления и обратная связь. ШВП хорошо подходит для жестких и точных осей, ремень — для длинных и быстрых перемещений с умеренной нагрузкой, рейка — для протяженных порталов, линейный двигатель — для быстрых и точных систем без механической передачи.
Энкодер, линейная шкала или датчики положения измеряют координату, но не устраняют механические проблемы направляющих. Перекос рельсов, изгиб основания, люфт крепежа и деформация подвижной плиты будут проявляться как ошибка траектории, вибрация или нестабильная повторяемость.
Параметры выбора
Для робототехнического узла недостаточно проверить массу полезной нагрузки. Каретка воспринимает не только вес, но и силы инерции при разгоне и торможении, момент от вынесенного центра тяжести, боковые усилия от кабельных цепей, перекосы от неточного монтажа и вибрации от привода.
| Критерий | Что проверять | Почему это важно |
|---|---|---|
| Нагрузка | Масса подвижного узла, полезная нагрузка, ускорения, ударные режимы | Определяет эквивалентную динамическую нагрузку и ресурс |
| Моменты | Вылет центра тяжести, расстояние между каретками, положение инструмента | Часто ограничивают выбор раньше, чем паспортная грузоподъемность |
| Скорость и ускорение | Цикл робота, профиль разгона, допустимые вибрации | Влияют на нагрев, шум, смазку и долговечность |
| Точность и повторяемость | Допуски операции, требования к траектории, наличие обратной связи | Помогают выбрать класс точности без избыточного удорожания |
| Жесткость | Деформация основания, кареток, рельсов, балки и крепежа | Определяет стабильность инструмента под нагрузкой |
| Среда | Пыль, стружка, влага, химия, температура, санитарные требования | Задает тип уплотнений, смазки, защиты и материалов |
Схемы установки кареток
Количество кареток выбирают по моментам, длине подвижной плиты и требуемой жесткости. Одна каретка допустима в коротких легких осях, если нагрузка расположена близко к центру и момент невелик. Две каретки на одном рельсе повышают устойчивость к опрокидыванию вдоль оси. Два рельса с разнесенными каретками применяют для порталов, подъемных узлов и систем с вынесенным инструментом.
Чем больше расстояние между опорами, тем ниже нагрузка от момента на каждую каретку. Но увеличение базы повышает габариты, массу подвижной части и требования к плоскостности монтажной поверхности.
Нагрузки и ресурс
Паспортная грузоподъемность не равна гарантированному сроку службы. В каталогах обычно указывают динамическую грузоподъемность, статическую грузоподъемность и допустимые моменты. Фактическая долговечность зависит от цикла движения, распределения нагрузки между каретками, качества монтажа, смазки и загрязнения.
F = m · (g + a)
Это упрощенная оценка для случая, когда весовая и инерционная составляющие действуют в одном расчетном направлении. Для горизонтальных осей вертикальную нагрузку от массы и инерционные силы при разгоне или торможении обычно рассматривают отдельно, затем приводят их к радиальным, боковым нагрузкам и моментам на каретки.
M = F · e
Момент от вынесенного центра тяжести равен силе F, умноженной на плечо e. Чем дальше инструмент, груз или захват вынесен от плоскости кареток, тем выше нагрузка на дорожки качения.
P ≈ X · Fr + Y · Fs + Mx / lx + My / ly
Это не универсальная расчетная формула, а схема приведения нагрузок к эквивалентной динамической нагрузке. Радиальную нагрузку Fr, боковую нагрузку Fs и моменты Mx, My приводят к нагрузкам на каретки с учетом расстояний между опорами. Коэффициенты, правила размерности и поправки на конкретную схему берут из каталога производителя.
L = (C / P)p · L0
L — номинальный ресурс, C — динамическая грузоподъемность, P — эквивалентная нагрузка. Для шариковых систем часто используют показатель p = 3, для роликовых — p = 10/3. Базовая дистанция L0 зависит от принятого стандарта и данных производителя.
Ресурс по формуле является расчетной оценкой, а не обещанием фактического срока службы. Загрязнение, перекос, нехватка смазки, ударные нагрузки и слабое основание могут сократить срок работы сильнее, чем разница между соседними типоразмерами.
Преднатяг, точность и жесткость
Преднатяг уменьшает внутренний зазор в каретке и повышает жесткость узла. Это полезно для точных траекторий и устойчивости к вибрациям, но избыточный преднатяг повышает сопротивление движению, нагрев и чувствительность к монтажным ошибкам.
| Параметр | Что улучшает | Что может ухудшить |
|---|---|---|
| Более высокий класс точности | Прямолинейность, параллельность, стабильность геометрии | Стоимость и требования к подготовке базовой поверхности |
| Повышенный преднатяг | Жесткость, люфт, устойчивость к моментам | Трение, нагрев, ресурс при плохом монтаже |
| Увеличение числа кареток | Восприятие моментов, устойчивость подвижной плиты | Сложность выравнивания и риск перераспределения нагрузок |
| Увеличение расстояния между каретками | Снижение нагрузки от момента на каждую каретку | Габариты, массу подвижной части и требования к жесткости плиты |
Когда не нужен высокий класс точности
Субмикронная точность не является общим требованием для робототехники. В сварке, паллетировании, упаковке или складской автоматизации чаще важны повторяемость, устойчивость к загрязнению и ресурс. Микронные и субмикронные требования встречаются в измерительных, оптических, лабораторных и отдельных медицинских системах, где вся конструкция проектируется как прецизионная.
Высокий класс рельса бесполезен, если рама недостаточно жесткая, базовая поверхность не обработана под нужные допуски, а два рельса стянуты крепежом с перекосом. В таких случаях более точная направляющая может работать хуже, чем обычная направляющая, установленная на правильно подготовленное основание.
Условия среды
Пыль, стружка, абразив, влага, мойка, перепады температуры и чистые помещения предъявляют разные требования к направляющим. В загрязненной зоне нужны уплотнения, скребки, кожухи или гофрозащита. Во влажной среде учитывают коррозионную стойкость, совместимость смазки и риск вымывания. Для чистых помещений важны низкое выделение частиц и подходящие смазочные материалы.
Температура влияет на вязкость смазки, зазоры и геометрию длинных осей. В протяженных жестко закрепленных конструкциях учитывают температурное расширение рельсов, балки и основания, особенно если ось работает рядом с нагревателями, печами или наружными воротами.
Монтаж в робототехническом узле
Даже качественная профильная направляющая не компенсирует ошибку основания. Рельс повторяет геометрию поверхности, на которую установлен. Если базовая плоскость выгнута, имеет ступеньку или перекос между двумя рельсами, каретки будут работать с внутренними напряжениями.
- Базовую поверхность обрабатывают с учетом требуемой плоскостности и шероховатости.
- Опорный рельс обычно выставляют по базовому уступу, второй рельс выравнивают относительно первого.
- Крепеж затягивают в рекомендуемой последовательности и с контролем момента.
- После монтажа проверяют плавность хода без привода, затем с приводом на малой скорости.
- Защиту от пыли, стружки и капель смазочно-охлаждающей жидкости предусматривают на стадии компоновки.
- Для длинных осей проверяют влияние температурного расширения и способ фиксации рельсов на основании.
Для длинных портальных осей особенно важны параллельность рельсов и жесткость балки. Для компактных координатных столов чаще критична плоскостность посадочных поверхностей и отсутствие перекоса при затяжке крепежа.
Типичные ошибки
| Ошибка | Как проявляется | Что проверить |
|---|---|---|
| Перекос двух рельсов | Рост усилия перемещения, шум, нагрев, быстрый износ | Параллельность, базовые поверхности, последовательность затяжки |
| Слабое основание | Потеря точности под нагрузкой, вибрации, нестабильная повторяемость | Жесткость плиты, балки, рамы и крепежных зон |
| Неверный преднатяг | Люфт при малом преднатяге или перегрев при чрезмерном | Класс каретки, режим нагрузки, монтажные допуски |
| Недостаточная защита | Абразивный износ, повреждение уплотнений, рывки при движении | Кожухи, гофрозащиту, скребки, расположение рельсов |
| Нехватка смазки | Повышенный шум, следы износа, нестабильное трение | Тип смазки, интервал обслуживания, доступ к пресс-масленкам |
| Неправильная схема кареток | Перегрузка одной каретки, перекос плиты, малый ресурс | Расстояние между каретками, плечо нагрузки, распределение массы |
Алгоритм подбора
- Определить кинематическую схему: одна линейная ось, портал, координатный стол, подъемная колонна или внешняя ось манипулятора.
- Задать ход, скорость, ускорение, массу подвижной части, массу полезной нагрузки и положение центра тяжести.
- Оценить радиальные, боковые и инерционные силы, а также моменты от вынесенной массы.
- Выбрать предварительную схему: один или два рельса, количество кареток, расстояния между опорами.
- Проверить динамическую нагрузку, статическую нагрузку и допустимые моменты по данным производителя.
- Оценить расчетный ресурс с учетом реального цикла движения, пауз, ударов и коэффициентов запаса.
- Выбрать класс точности и преднатяг без избыточности: монтажная база должна соответствовать выбранному классу.
- Проверить условия среды: пыль, стружку, влагу, температуру, требования к смазке и защите.
- Заложить технологию монтажа, контроль геометрии, доступ к обслуживанию и возможность замены кареток.
Производители и совместимость
В инженерной практике встречаются направляющие разных производителей. Их каталоги используют как справочные источники по типоразмерам, классам точности, преднатягу, допустимым моментам и правилам расчета. Выбор должен опираться на нагрузку, ресурс, доступность документации, условия эксплуатации и совместимость с конструкцией узла.
При замене каретки или рельса важно проверять не только ширину и высоту профиля, но и класс точности, преднатяг, расположение отверстий, тип уплотнений, смазку и допустимые моменты. В прецизионных системах рельс и каретки могут поставляться как согласованный комплект.
Короткий вывод
Линейные направляющие и каретки в робототехнике выбирают не по одному параметру, а по сочетанию кинематики, нагрузок, точности, жесткости, ресурса и условий эксплуатации. На практике надежность часто определяется не самой дорогой серией, а правильной схемой кареток, жестким основанием, аккуратным монтажом, защитой от загрязнений и регулярной смазкой.
