Линейные направляющие служат основой современных станков с ЧПУ, систем автоматизации и промышленной робототехники. Эти узлы принимают на себя нагрузки и обеспечивают точное линейное перемещение с минимальным трением. Инженерный расчет и подбор конкретной модели опираются на анализ действующих сил, скоростных режимов и условий среды.
Классификация линейных направляющих
Системы линейного перемещения делятся на две категории. Они различаются геометрией контакта и кинематикой движения.
Цилиндрические направляющие качения
Конструкция включает прецизионный цилиндрический вал и перемещающийся по нему линейный подшипник (втулку качения). Шарики контактируют с валом в одной точке, поэтому несущая способность системы ограничена. Среди главных преимуществ выделяются простота монтажа, низкие требования к подготовке станины и способность компенсировать небольшие перекосы.
Профильные рельсовые направляющие
Узел состоит из каретки и профилированного рельса со сложной геометрией дорожек качения. Дугообразный профиль дорожек дает линейный или близкий к нему контакт шариков с металлом. Такая схема многократно увеличивает жесткость и грузоподъемность по сравнению с цилиндрическими аналогами.
| Характеристика | Цилиндрические направляющие | Профильные рельсовые направляющие |
|---|---|---|
| Максимальная скорость | До 5 м/с | До 10 м/с |
| Максимальное ускорение | До 50 м/с² | До 100 м/с² |
| Относительная грузоподъемность | Низкая / Средняя | Высокая / Сверхвысокая |
| Жесткость системы | Низкая | Высокая (зависит от преднатяга) |
| Требования к монтажной поверхности | Минимальные | Высокие (строгие допуски) |

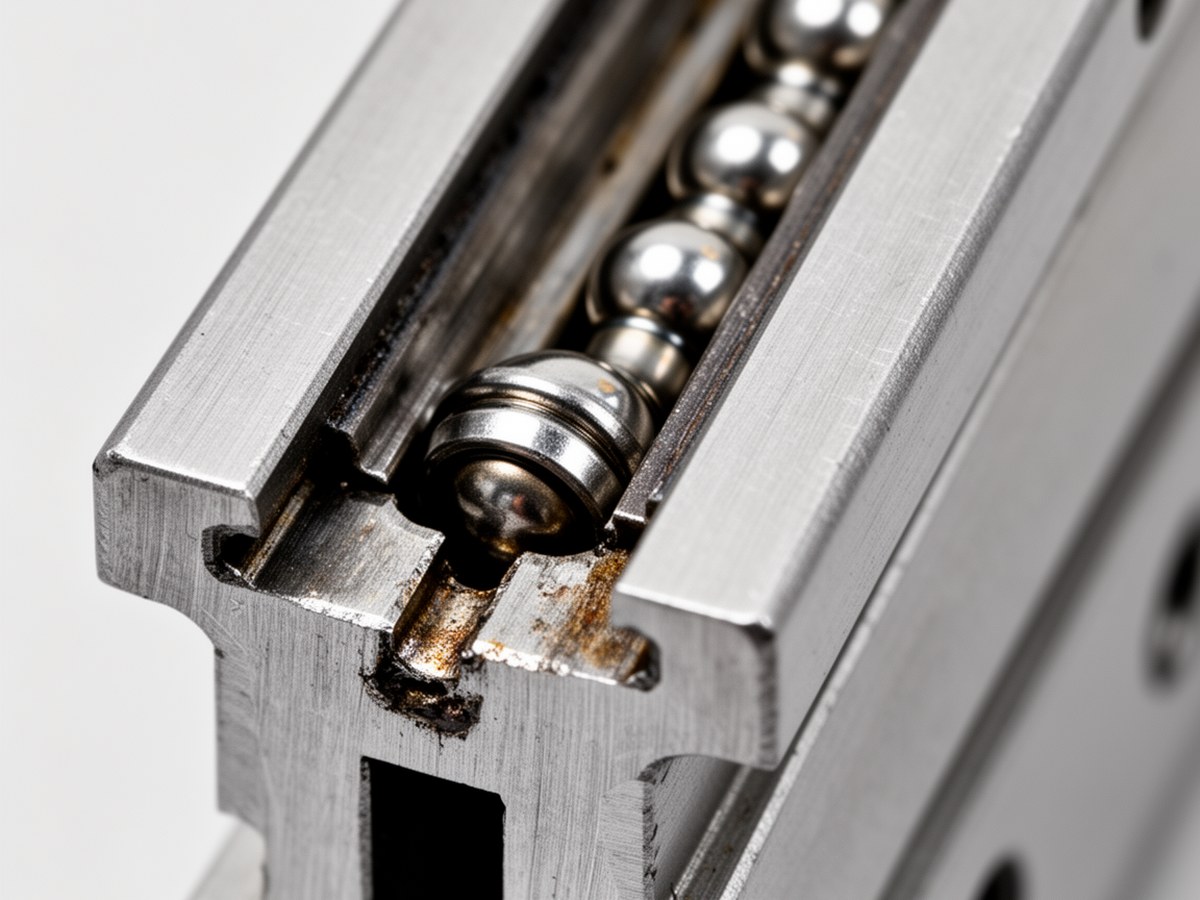

Внутреннее устройство каретки
Геометрия дорожек качения напрямую влияет на распределение нагрузок.
Основные технические характеристики
При выборе направляющих учитывают два ключевых параметра: класс точности и класс предварительного натяга.
Классы точности (по DIN 644)
Этот показатель задает допуски на высоту и ширину узла в сборе. Он же определяет параллельность перемещения каретки относительно базовых поверхностей рельса.
| Класс точности | Допуск на высоту (мкм) | Допуск на ширину (мкм) | Параллельность (мкм/1000 мм) |
|---|---|---|---|
| N (Нормальный) | ± 20 | ± 20 | 15 |
| H (Высокий) | ± 10 | ± 10 | 7 |
| P (Прецизионный) | ± 5 | ± 5 | 3 |
| SP (Суперпрецизионный) | ± 3 | ± 3 | 2 |
| UP (Ультрапрецизионный) | ± 2 | ± 2 | 1 |
Классы предварительного натяга
Для создания предварительного натяга устанавливают тела качения с диаметром чуть больше зазора между дорожками каретки и рельса. Такой подход устраняет люфт, повышает жесткость и снижает деформации под нагрузкой.
- Z0 (Без натяга / Легкий зазор): Подходит для систем с минимальным сопротивлением перемещению при небольших вибрациях и низких требованиях к жесткости.
- ZA (Легкий натяг): Составляет 2-5% от динамической грузоподъемности (C). Оптимален для высокоточного оборудования с постоянными нагрузками.
- ZB (Средний / Тяжелый натяг): Достигает 8-10% от C. Используется в тяжелом станкостроении при высоких ударных нагрузках и сильных вибрациях.
Увеличение предварительного натяга повышает жесткость системы. При этом возрастает сила трения, деталь сильнее нагревается, а номинальный ресурс направляющей снижается.
Расчет грузоподъемности и ресурса
Работоспособность направляющих оценивают по показателям статической и динамической грузоподъемности.
Статическая грузоподъемность (C0)
Параметр определяет нагрузку, при которой остаточная деформация дорожки и тела качения достигает 0.0001 от его диаметра.
Где:
C_0: статическая грузоподъемность (кН);
f_0: коэффициент геометрии деталей;
i: количество рядов тел качения;
z: количество тел качения в зоне нагрузки;
D_w: диаметр тела качения (мм);
α: номинальный угол контакта.
Номинальный ресурс (L)
Номинальным ресурсом называют расчетный путь в километрах. Эту дистанцию направляющая проходит до появления первых признаков усталостного выкрашивания материала.
Где:
L: номинальный ресурс (км);
C: динамическая грузоподъемность (кН);
P_m: эквивалентная динамическая нагрузка (кН);
50: базовая дистанция для шариковых направляющих (для роликовых берется показатель степени 10/3 и база 100 км).
Требования к монтажным поверхностям
Срок службы профильных рельсовых направляющих напрямую зависит от точности подготовки базовых поверхностей станины. Монтаж двух параллельных рельсов требует строгого соблюдения допусков.
- Допуск параллельности (ΔP): Зависит от класса преднатяга. При натяге Z0 допускается отклонение 15-30 мкм, а при ZB предел составляет 5-10 мкм. Превышение допуска вызывает внутренние напряжения и резкое падение ресурса.
- Допуск копланарности (плоскостности): Разница высот между двумя рельсами не должна превышать значений из формулы
S = a × L. Здесьaвыступает коэффициентом (около 0.00015 для шариковых систем), аLобозначает расстояние между рельсами.
Материалы и смазка
Материалы направляющих
Стандартные рельсы и каретки делают из подшипниковой стали (аналог ШХ15 / 52100) с объемной или поверхностной закалкой до 58-62 HRC. В агрессивных средах применяют мартенситные нержавеющие стали типа 40Х13, хотя их грузоподъемность на 20-30% ниже. Высокоскоростные и вакуумные системы комплектуют керамическими телами качения (Si3N4). Они выдерживают нагрев до 800°C и снижают центробежные силы.
Выбор смазочного материала
Консистентные смазки: Работают на скоростях до 1-2 м/с. Они хорошо защищают металл от коррозии и удерживаются внутри каретки. Интервал замены составляет 100-500 км пробега.
Жидкие индустриальные масла: Требуются на скоростях свыше 2 м/с для эффективного отвода тепла. Их использование подразумевает установку систем непрерывной циркуляционной смазки.
Алгоритм выбора
- Шаг 1: Выбор типа. Цилиндрические подойдут для простых задач, профильные нужны для высоких нагрузок и точности.
- Шаг 2: Расчет действующих нагрузок. Вычисляется эквивалентная динамическая нагрузка с учетом моментов.
- Шаг 3: Подбор типоразмера по каталогу на основе требуемого ресурса (L).
- Шаг 4: Определение класса точности и предварительного натяга под заданные требования к жесткости.
- Шаг 5: Поиск подходящих уплотнений и системы смазки под условия окружающей среды.
