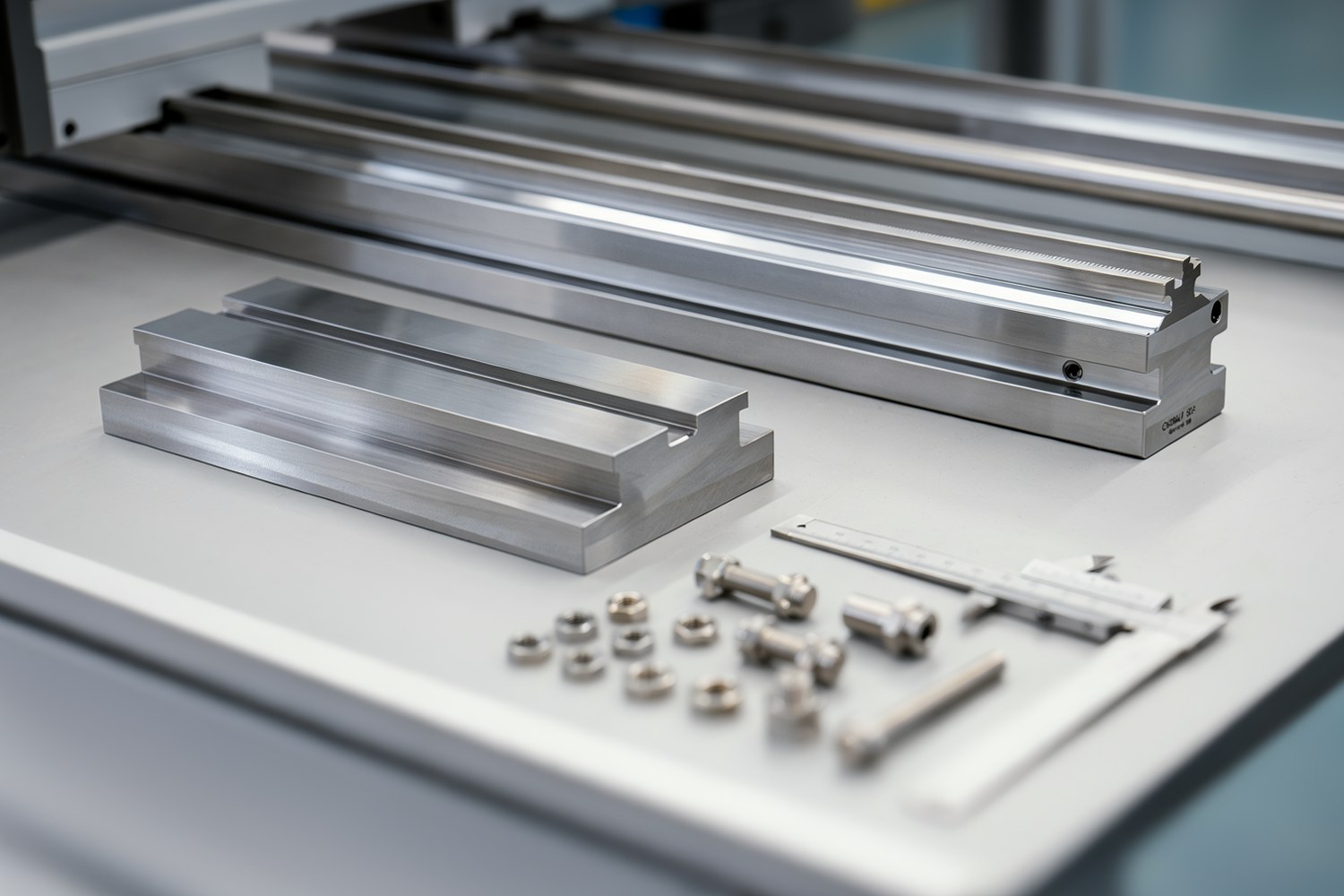

Линейные направляющие с V-образным профилем, специализированный компонент систем линейного перемещения. Контакт между элементами осуществляется через тела качения (цилиндрические ролики), расположенные в канавках рельса и каретки под углом 90 градусов. Такая геометрия даёт высокую жёсткость, точность позиционирования и способность выдерживать комбинированные нагрузки, включая опрокидывающие моменты.
Конструкция и принцип действия
Система состоит из двух основных элементов: направляющего рельса с V-образными канавками и каретки, в которой размещены ролики. В отличие от круглых валов, где контакт происходит в одной плоскости, V-образный профиль обеспечивает контакт в четырёх точках на каждую каретку (по две в сечении).
Основные элементы конструкции:
- Рельс: стальная закаливаемая деталь с V-образными дорожками качения.
- Каретка: корпус с направляющими поверхностями и внутренними каналами для циркуляции смазки.
- Ролики: цилиндрические тела качения, обеспечивающие низкий коэффициент трения.
- Уплотнения: лабиринтные, щеточные или контактные элементы защиты от загрязнений.
Принцип действия основан на качении роликов по дорожкам. V-образная форма придаёт системе свойство самонаведения: при смещении каретки ролики автоматически прижимаются к противоположным стенкам канавки, убирая боковой люфт. Одна направляющая способна воспринимать нагрузки во всех направлениях, радиальные, осевые и опрокидывающие моменты.
Схема контакта ролика и V-образной канавки. Распределение сил в точках контакта под углом 90°.
Технические характеристики и классы точности
Выбор линейных направляющих начинается с определения требуемого класса точности. Стандарты ISO и внутренние классификации производителей выделяют несколько уровней, задающих геометрические допуски рельса и каретки.
| Класс точности | Обозначение | Допуск параллельности рельса (мм/м) | Область применения |
|---|---|---|---|
| Обычный | P | 0.020 – 0.040 | Общее машиностроение, средние требования к точности |
| Прецизионный | SP | 0.010 – 0.020 | Станки с ЧПУ, измерительное оборудование |
| Высокой точности | HP | 0.005 – 0.010 | Прецизионные станки, оптические системы |
| Сверхвысокой точности | UP | < 0.005 | Микроэлектроника, литографические установки |
Помимо точности, важен преднатяг (preload), искусственное создание отрицательного зазора для устранения люфта и повышения жёсткости. Преднатяг обозначается так:
- C0 (нулевой): минимальная жёсткость, максимальный ресурс, допустим микроскопический люфт. Подходит для высокоскоростных применений.
- C (стандартный): баланс жёсткости и ресурса. Самый распространённый вариант.
- C1 (повышенный): высокая жёсткость, сниженный ресурс из-за повышенных контактных напряжений. Ставят на прецизионные станки.
Расчёт нагрузок и ресурса
Подбор типоразмера начинается с расчёта эквивалентной динамической нагрузки и прогнозного ресурса. Расчёты ведутся по стандарту ISO 14728-1. Нужно различать динамическую грузоподъёмность (C), нагрузку, при которой ресурс составляет 50 км, и статическую грузоподъёмность (C0), максимальную нагрузку, вызывающую остаточную деформацию 0,0001 диаметра ролика.
1. Расчёт эквивалентной динамической нагрузки (P)
В реальных условиях на каретку действуют не только радиальные силы, но и моменты. Эквивалентная нагрузка:
Где:
- P, эквивалентная динамическая нагрузка на одну каретку (Н);
- Fr, радиальная нагрузка на каретку (Н);
- My, опрокидывающий момент вокруг оси Y (Н·м);
- Mx, опрокидывающий момент вокруг оси X (Н·м);
- Mz, опрокидывающий момент вокруг оси Z (Н·м);
- L, расстояние между центрами кареток (м). Для одной каретки момент считается относительно точек опоры каретки, а не расстояния между каретками.
Если нагрузка приложена с эксцентриситетом e относительно центра каретки, радиальная нагрузка перераспределяется. Нагрузка на ближайшую к эксцентриситету каретку (P1) возрастает:
Где n, количество кареток (обычно 2 или 4).
2. Расчёт номинального ресурса (L10)
Номинальный ресурс, пробег, который 90 % пар направляющих проходят до появления признаков усталости (отслоения материала). Для V-образных направляющих с роликовым контактом показатель степени жёсткости равен 3:
Где:
- L10, номинальный ресурс (км);
- C, динамическая грузоподъёмность из каталога (Н);
- P, рассчитанная эквивалентная нагрузка (Н);
- 50, базовый пробег в километрах (стандартная величина);
- fH, коэффициент температуры. При температуре выше 80–100 °C коэффициент меньше 1 и снижает ресурс. При обычных температурах fH = 1.
- fC, коэффициент условий эксплуатации. Учитывает вибрацию, загрязнение, наличие стружки: 1,0 для чистой среды, 0,5–0,75 для загрязнённой.
Схема распределения нагрузок на каретку. Векторы радиальной, осевой нагрузок и моментов.
Сравнение с другими типами направляющих
V-образные направляющие занимают промежуточное положение между круглыми валами и коробчатыми (двутавровыми) профилями. Выбор зависит от конкретных требований к нагрузке и точности.
| Параметр | V-образные направляющие | Круглые валы (с шариковыми втулками) | Коробчатые (двутавровые) профили |
|---|---|---|---|
| Жёсткость | Высокая | Низкая / Средняя | Очень высокая |
| Грузоподъёмность | Средняя / Высокая | Низкая | Очень высокая |
| Точность | P – UP | Зависит от качества | SP – UP |
| Устойчивость к загрязнениям | Хорошая | Низкая | Средняя |
| Стоимость | Средняя | Низкая | Высокая |
| Типичное применение | Станки, роботы, КИМ | Лёгкие конструкции, 3D-принтеры | Тяжёлые станки, прессы |
Монтаж и обслуживание
Долговечность V-образных направляющих сильно зависит от качества монтажа. Ошибки при установке ведут к быстрому износу и потере точности.
Важно: Допустимое отклонение плоскостности монтажной поверхности, не более 0,02 мм на 1000 мм длины. Нарушение этого требования вызывает изгиб рельса, неравномерное распределение нагрузки на ролики и снижение ресурса.
Требования к соосности
При использовании нескольких параллельных направляющих (например, две оси X и Y) критична параллельность рельсов. Допуск обычно составляет 0,01–0,03 мм на всю длину оси. Расхождение приводит к заклиниванию каретки или повышенному трению.
Типы уплотнений
Для защиты от пыли, стружки и влаги применяются разные уплотнения:
- Лабиринтные: не контактируют с рельсом, обеспечивают высокую скорость, но хуже держат мелкую пыль.
- Щеточные: хорошо защищают от пыли, но создают дополнительное трение и шум.
- Контактные (резиновые): максимальная защита от загрязнений и влаги, но ограничивают скорость и увеличивают момент трения.
Схема типов уплотнений: лабиринтное, щеточное и контактное.
Смазка
Регулярная смазка обязательна. Применяют литиевые или кальциевые смазки высокой чистоты. Интервал зависит от скорости, нагрузки и типа уплотнений. В агрессивных средах или при высоких температурах нужны специальные смазочные материалы.
Области применения
V-образные направляющие ставят в широком спектре отраслей, там, где нужна жёсткость, точность и компактность.
| Отрасль | Типичное оборудование | Ключевые требования |
|---|---|---|
| Станкостроение | Фрезерные, токарные центры, шлифовальные станки | Высокая жёсткость, прецизионная точность, виброустойчивость |
| Измерительная техника | Координатно-измерительные машины (КИМ) | Классы точности HP/UP, низкий люфт |
| Робототехника | Портальные роботы, дельта-роботы | Высокая скорость, повторяемость позиционирования |
| Полупроводники | Оборудование для литографии, тестирования чипов | Чистота помещения, отсутствие выделения частиц, высокая стабильность |
| Медицина | Рентгенографы, томографы, лабораторные автоматы | Бесшумность, плавность хода, надёжность |
При проектировании кинематических цепей нужно учитывать не только статические и динамические нагрузки, но и инерционные силы при разгоне и торможении. Правильный расчёт эквивалентной нагрузки и выбор преднатяга дают ресурс системы в диапазоне 10 000–50 000 км пробега, в зависимости от условий эксплуатации.
