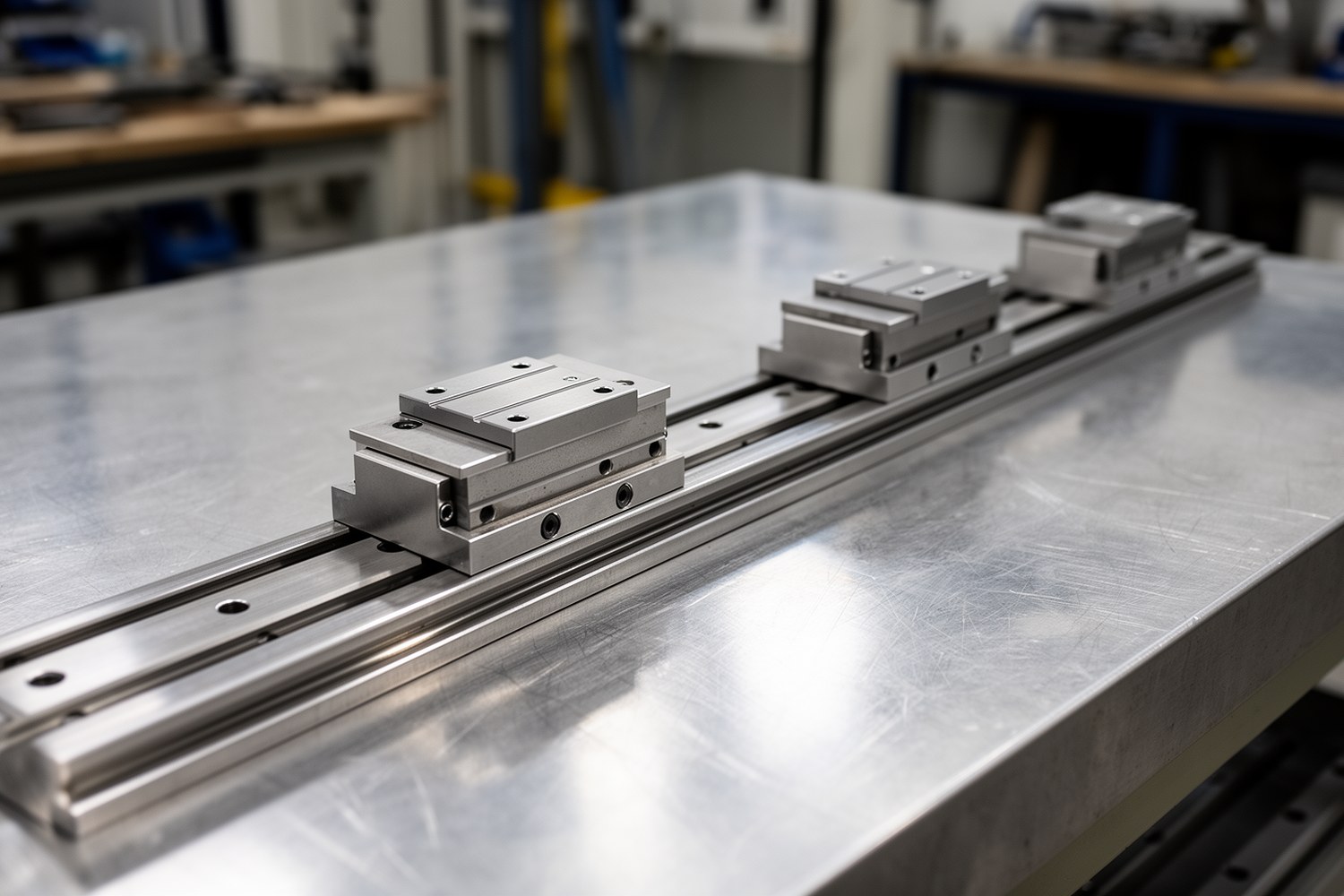

Линейные направляющие Schneeberger представляют собой компоненты линейного перемещения для станков, измерительных систем, автоматизации, оптического и полупроводникового оборудования. В инженерной практике их рассматривают не как отдельную точную деталь, а как часть оси: рельс, каретка, основание, крепеж, смазка, защита и привод должны работать согласованно.
- Для высоких нагрузок и жесткости обычно рассматривают роликовые профильные направляющие MONORAIL MR, если подходят типоразмер, жесткость основания и условия монтажа.
- Для плавного хода, умеренных нагрузок и универсальных осей применяют шариковые профильные направляющие MONORAIL BM.
- Для компактных механизмов используют MINIRAIL, а если нужна встроенная обратная связь по положению, MINISCALE или MONORAIL AMS.
- Класс точности направляющей не компенсирует ошибки обработки основания, перекос рельсов и загрязнение посадочных поверхностей.
Что такое линейные направляющие Schneeberger
Schneeberger выпускает прецизионные системы линейного перемещения: профильные направляющие, миниатюрные направляющие, роликовые и шариковые решения, а также узлы со встроенным измерением положения. В контексте выбора серии важно понимать область применения: такие направляющие чаще ставят там, где требуются повторяемость, жесткость узла, стабильность геометрии и контролируемое трение.
Типовая профильная направляющая состоит из рельса и одной или нескольких кареток. Между дорожками качения перемещаются тела качения: шарики или ролики. Они снижают трение, воспринимают радиальные, боковые и моментные нагрузки, а система рециркуляции возвращает их в рабочую зону при движении каретки.
Статья не заменяет каталог. Нагрузки, ресурс, допустимые моменты, классы точности, натяг, тип смазки, расчет болтов, монтажные допуски и интерфейсы измерительной системы уточняют по документации конкретной серии и типоразмера.
Основные типы и серии
Серии удобнее сравнивать через задачу: нужна ли высокая жесткость, компактность, встроенное измерение положения, высокая скорость, стойкость к загрязнениям или минимальная высота узла. Ниже приведена ориентировочная карта без привязки к конкретным размерам и исполнению.
| Серия или группа | Тип конструкции | Где применяется | Что проверять при выборе |
|---|---|---|---|
| Серия Schneeberger MONORAIL MR | Роликовая профильная направляющая | Станочные оси, тяжелые порталы, узлы с повышенной жесткостью | Моментные нагрузки, жесткость основания, предварительный натяг, защита от стружки |
| Серия Schneeberger MONORAIL BM | Шариковая профильная направляющая | Автоматизация, станочные и измерительные оси с умеренными и высокими требованиями | Плавность хода, скорость, ресурс, допустимые нагрузки |
| Направляющие Schneeberger MINIRAIL | Миниатюрная направляющая | Оптика, приборы, медицинские и лабораторные механизмы | Габариты, малые моменты, чистота монтажа, чувствительность к перекосам |
| MINISCALE | Миниатюрная направляющая со встроенным измерением | Компактные оси с обратной связью по положению | Согласование датчика, чистота шкалы, кабельная разводка, электроника |
| MONORAIL AMS | Профильная направляющая со встроенной измерительной системой | Прецизионные оси станков и измерительных машин | Тип сигнала, разрешение, защита шкалы, требования ЧПУ или контроллера |
Конструкция и принцип работы
Рельс задает геометрию перемещения и крепится к подготовленной базовой поверхности. Каретка несет подвижный узел и передает нагрузки на тела качения. Дорожки качения формируют контактные зоны, от которых зависят грузоподъемность, жесткость, плавность хода и чувствительность к загрязнениям.
Внутри каретки находятся каналы рециркуляции. В рабочей зоне шарики или ролики воспринимают нагрузку, затем возвращаются по ненагруженному каналу. Уплотнения и скребки ограничивают попадание пыли, стружки и абразива, но в тяжелой среде не заменяют защитные кожухи.
Рельс и база
Точность рельса раскрывается только на жестком и правильно обработанном основании. Волнистость, неплоскостность и грязь на монтажной плоскости переходят в ошибку перемещения.
Каретка и натяг
Предварительный натяг уменьшает люфт и повышает жесткость, но увеличивает внутренние нагрузки, трение и требования к выравниванию рельсов.

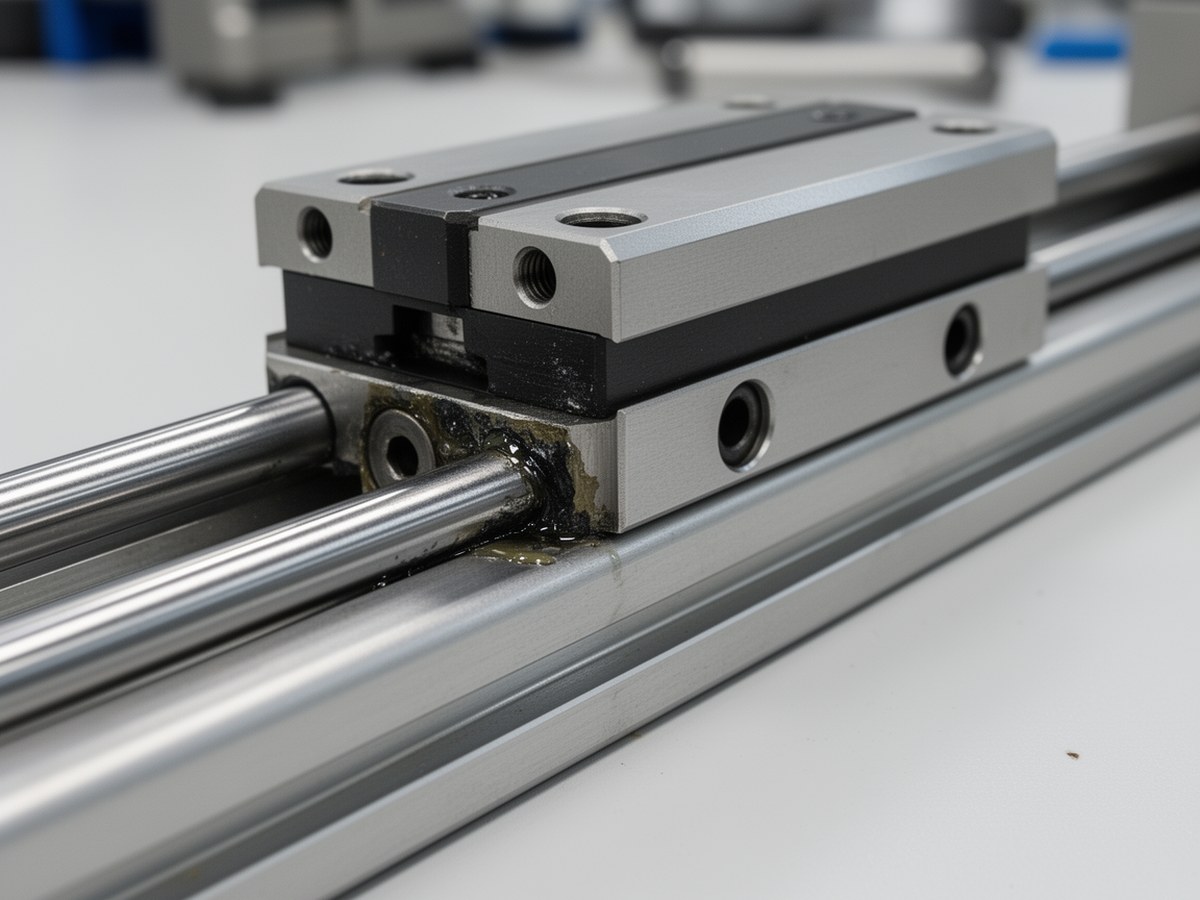

Каретка и рельс крупным планом
Фото можно поставить рядом с описанием рельса, каретки, дорожек качения и уплотнений.
Шариковые, роликовые и миниатюрные направляющие
Различие между шариковой и роликовой направляющей связано с характером контакта. Шарик имеет малую площадь контакта с дорожкой, поэтому обычно дает хороший баланс плавности, скорости и технологичности. Ролик имеет большую контактную зону. Это помогает увеличить жесткость и несущую способность, но повышает требования к точности монтажа.
| Критерий | Шариковая направляющая | Роликовая направляющая | Миниатюрная направляющая |
|---|---|---|---|
| Контакт | Точечный или близкий к точечному | Линейный или близкий к линейному | Компактная шариковая схема |
| Жесткость | Средняя или высокая, зависит от серии и натяга | Обычно выше при сопоставимом типоразмере | Ограничена габаритами и сечением |
| Нагрузка | Подходит для широкого диапазона задач | Хороша для больших сил и моментов | Рассчитана на небольшие механизмы |
| Чувствительность к монтажу | Заметная, особенно при натяге | Высокая из-за жесткости контакта | Высокая из-за малых размеров |
| Типовые задачи | Автоматизация, станочные подачи, приборные оси | Станки, порталы, тяжелые и жесткие оси | Оптика, датчики, лабораторные устройства |
Направляющие со встроенной измерительной системой
MONORAIL AMS и MINISCALE объединяют направляющую и систему измерения положения. В таких решениях шкала и считывающая часть встроены в механический узел, поэтому на оси становится меньше отдельных компонентов, а компоновка упрощается. Это может быть альтернативой внешней линейке, когда требуется замкнутый контур управления, контроль фактического положения каретки или компактная измерительная ось.
При выборе важны не только механические параметры, но и совместимость с электроникой: тип выходного сигнала, разрешение, допустимая скорость считывания, требования к кабелю, защите шкалы и условиям окружающей среды. Загрязнение измерительной зоны, нарушение зазора считывания или неправильная прокладка кабеля могут ухудшить работу не меньше, чем механический перекос рельса.
Точность и жесткость узла
Точность направляющей описывают классом изготовления, параллельностью базовых поверхностей, разбросом высоты и ширины кареток, а также параметрами дорожек качения. Но точность собранной оси всегда зависит от всей цепочки: станина, обработка посадочных мест, крепеж, температура, нагрузка, предварительный натяг и метод выравнивания.
| Фактор | Как влияет | Что контролировать |
|---|---|---|
| Класс точности | Задает исходные допуски рельса и каретки | Соответствие задаче, совместимость кареток на одной оси |
| Параллельность рельсов | Влияет на трение, ресурс и равномерность хода | Измерение индикатором, линейкой, лазерной или иной системой контроля |
| Предварительный натяг | Повышает жесткость и снижает люфт | Допустимую величину натяга для серии и качество базы |
| Жесткость основания | Определяет деформации под нагрузкой | Толщину, материал, ребра, качество крепления |
| Температура | Вызывает тепловое расширение и изменение зазоров | Режим прогрева, симметрию конструкции, условия эксплуатации |
Более высокий класс точности не исправляет слабую станину или плохо выровненные рельсы. В некоторых узлах больший эффект дает улучшение базы и методики монтажа, а не переход на более высокий класс направляющей.
Краткая схема выбора серии
- Определить нагрузку, моменты, ориентацию оси, ускорения и требуемый ресурс.
- Выбрать предварительный тип конструкции: шариковая, роликовая, миниатюрная или направляющая со встроенным измерением.
- Проверить типоразмер по динамической и статической грузоподъемности, моментам и числу кареток.
- Оценить жесткость основания, расстояние между рельсами, длину хода и консольные нагрузки.
- Выбрать класс точности и предварительный натяг с учетом реальной монтажной базы.
- Проверить защиту от загрязнений, способ смазки и доступ к обслуживанию.
- Для AMS и MINISCALE согласовать измерительную часть с контроллером, кабелями и условиями монтажа.
Как выбрать направляющую
Выбор начинают с расчетной схемы узла. Нужно определить массу подвижной части, внешние силы, моменты, расстояние между каретками, длину хода, скорость, ускорение, ориентацию оси, требуемую жесткость, условия загрязнения и необходимость обратной связи по положению.
| Вопрос выбора | На что влияет | Практическое замечание |
|---|---|---|
| Какая нагрузка действует на каретки? | Типоразмер, число кареток, ресурс | Учитывают не только массу, но и технологические силы |
| Есть ли большие моменты? | Расстояние между рельсами и каретками | Моментная нагрузка часто ограничивает узел раньше радиальной |
| Какая длина хода и компоновка? | Длина рельса, число кареток, расстояние между опорами | Консольные нагрузки и длинные ходы требуют проверки жесткости всей оси |
| Нужна ли высокая жесткость? | Тип тел качения и предварительный натяг | Роликовые серии и высокий натяг требуют более точного основания |
| Какая среда эксплуатации? | Уплотнения, смазка, защитные элементы | Стружка и абразив требуют кожухов, а не только штатных уплотнений |
| Требуется ли измерение положения? | Выбор AMS, MINISCALE или внешней линейки | Сравнивают точность, монтаж, интерфейсы и обслуживаемость |
Расчет ресурса и нагрузок
Расчет выполняют по каталожным данным конкретной серии. В общем виде для направляющих качения используют динамическую грузоподъемность, эквивалентную динамическую нагрузку и показатель степени, зависящий от типа тел качения. Единицы, поправочные коэффициенты и порядок учета режимов работы зависят от принятой каталожной методики, поэтому формулы ниже служат только ориентиром.
Здесь L обозначает номинальный ресурс, C соответствует динамической грузоподъемности по каталогу, P обозначает эквивалентную динамическую нагрузку, p соответствует показателю степени. Для шариковых систем часто используют p = 3, для роликовых p = 10/3, если каталог серии не задает иной порядок расчета.
Эквивалентная динамическая нагрузка учитывает силы, моменты, ориентацию оси, коэффициенты режима и распределение нагрузки между каретками. В инженерном расчете ее не следует заменять одной только массой подвижного узла.
S0 обозначает статический коэффициент безопасности, C0 соответствует статической грузоподъемности, P0 обозначает эквивалентную статическую нагрузку. Требуемый запас зависит от ударов, вибраций, последствий остановки и требований к точности.
Предварительный натяг повышает жесткость и уменьшает упругие перемещения, но одновременно увеличивает внутренние контактные нагрузки и трение. Поэтому натяг выбирают вместе с точностью базы, расчетной нагрузкой, требуемым ресурсом и допустимым усилием перемещения.
Ограничения применения
Линейная направляющая не должна компенсировать ошибки конструкции. Для прецизионной механики критичны жесткая база, стабильная температура, правильная параллельность рельсов, достаточное расстояние между опорами и защита зоны качения от загрязнений. Если основание деформируется под нагрузкой, высокий класс точности направляющей не сохранит точность перемещения.
Смазку выбирают по каталогу, скорости, нагрузке, температуре и среде. Интервалы и точки подачи зависят от режима работы и исполнения каретки. Смешивание несовместимых смазочных материалов нежелательно: оно может изменить консистенцию, ухудшить подачу смазки и ускорить износ.
Монтаж
Монтаж линейных направляющих Schneeberger начинается с подготовки базовой поверхности. Ее очищают, проверяют на заусенцы, следы коррозии, вмятины и остатки консервации. При точной установке основание и рельсы желательно выдержать в стабильных температурных условиях, чтобы уменьшить влияние теплового расширения на измерения.
Рельс укладывают на базовый упор, крепеж затягивают постепенно и с контролем момента. Для парных рельсов сначала задают базовый рельс, затем выравнивают вспомогательный по фактическому ходу каретки или по измерительным средствам. Требования к монтажу особенно важны для направляющих с высоким натягом и роликовым контактом.
Каретки защищают от ударов и перекоса при установке. Нельзя снимать каретку с рельса без монтажной оправки, если это не предусмотрено процедурой: тела качения могут выйти из каналов рециркуляции. После установки проверяют плавность хода, усилие перемещения, отсутствие заеданий, равномерность смазки и работу уплотнений.
Для направляющих с высокой жесткостью и натягом небольшая ошибка параллельности может проявиться как резкий рост усилия перемещения, шум, локальное заедание или быстрый износ дорожек качения.
Эксплуатация и типичные ошибки
Рабочее состояние направляющей оценивают по шуму, плавности хода, люфту, температуре, состоянию смазки и следам на рельсе. Рост шума, рывки, неравномерный ход, локальный нагрев, коррозионные пятна, потемнение смазки или следы стружки возле уплотнений требуют проверки условий эксплуатации.
| Ошибка или причина отказа | Как проявляется | Что делать |
|---|---|---|
| Перекос рельсов | Заедание, рост усилия, локальный нагрев | Проверить параллельность и последовательность затяжки |
| Грязь на посадочной поверхности | Волнистость хода, нестабильная точность | Разобрать узел, очистить базу, проверить повреждения |
| Неправильный момент затяжки | Смещение рельса или деформация посадки | Использовать момент по документации и подходящий крепеж |
| Несовместимый натяг | Повышенное трение или недостаточная жесткость | Подобрать класс натяга под нагрузку и точность основания |
| Недостаточная смазка | Шум, износ дорожек, следы перегрева | Установить регламент смазки с учетом скорости и среды |
| Стружка, пыль, абразив | Повреждение уплотнений и дорожек | Добавить кожухи, скребки, очистку зоны и контроль смазки |
Где применяются
Линейные направляющие Schneeberger применяют в металлорежущих станках, шлифовальных и измерительных машинах, координатных системах, оптических установках, медицинском и лабораторном оборудовании, полупроводниковом производстве, печатной технике и прецизионной автоматизации. В каждом случае выбор серии определяется не общим уровнем оборудования, а расчетной нагрузкой, требуемой точностью, компоновкой оси и условиями обслуживания.
В станочной оси роликовая направляющая может быть нужна для жесткости и устойчивости к моментам. В приборной оси важнее компактность, плавность и малая масса подвижной части. В измерительной или полупроводниковой установке дополнительно оценивают температурную стабильность, чистоту среды, обратную связь по положению и совместимость с системой управления.
Сравнение с другими производителями корректно выполнять по каталогам: динамическая и статическая грузоподъемность, моментные характеристики, классы точности, доступные натяги, исполнение уплотнений, наличие измерительной системы, сроки поставки и совместимость с конструкцией машины. Оценочные утверждения без расчетной задачи в инженерной справке мало полезны.
Итоговый выбор серии лучше делать после расчета нагрузки, ресурса, жесткости и требований к монтажу. Для типовой оси достаточно каталожного подбора по расчетной схеме, а для ответственных узлов прецизионной механики, встроенных измерительных систем и нестандартных условий эксплуатации целесообразно привлекать инженера по расчету, поставщика или техническую поддержку производителя.
