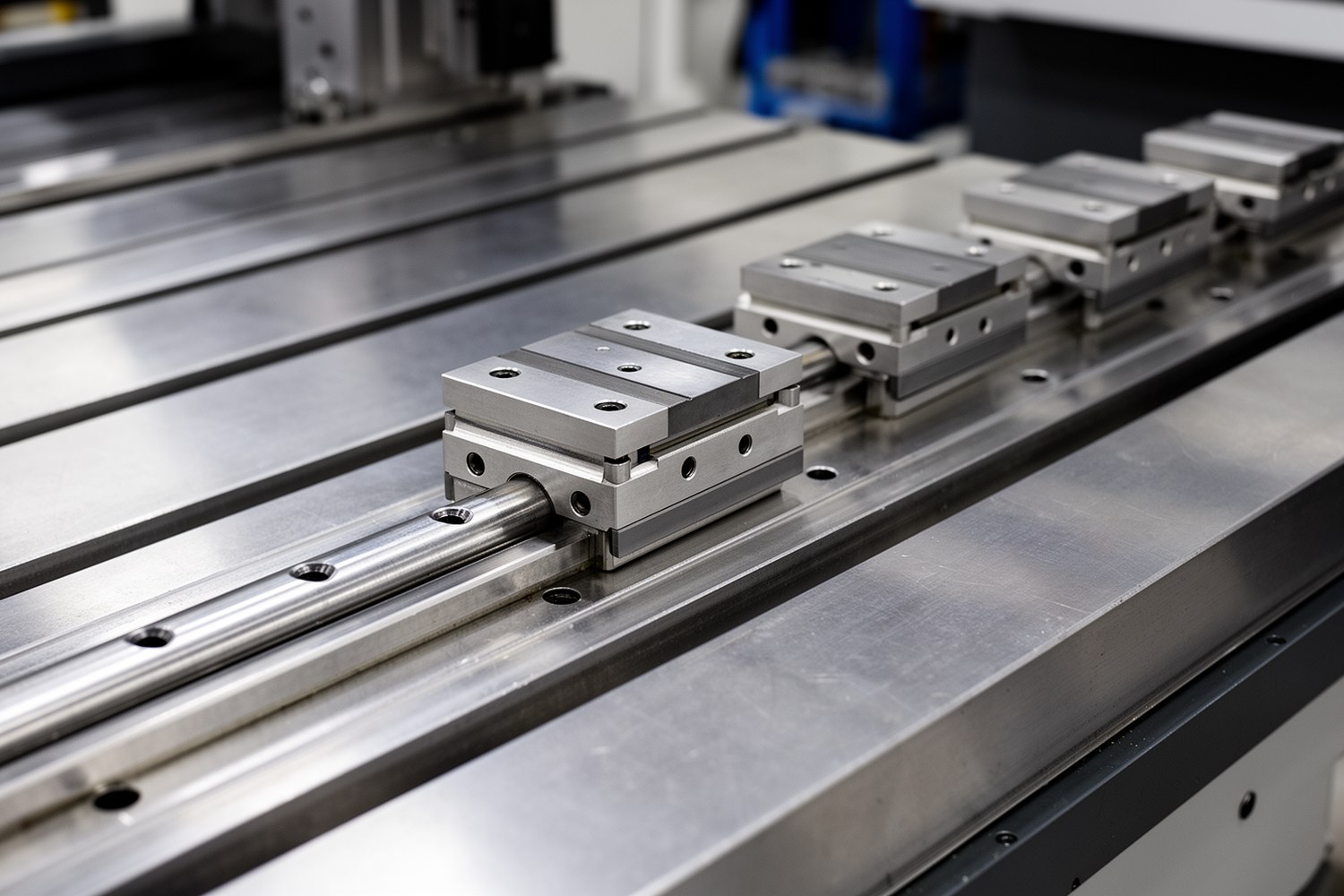

Линейные направляющие качения это узлы для точного прямолинейного перемещения каретки по рельсу с низким сопротивлением движению. В отличие от направляющих скольжения, нагрузка передаётся через шарики или ролики, которые катятся по дорожкам качения. За счёт этого снижается трение, повышается повторяемость перемещения и становится возможной работа на высоких скоростях в системах промышленной автоматизации.
- Линейная направляющая задаёт геометрию движения и воспринимает радиальные, боковые, отрывные и моментные нагрузки.
- Ключевые параметры выбора: динамическая и статическая грузоподъёмность, жёсткость, класс точности, преднатяг, ресурс, скорость и условия среды.
- Ресурс направляющей зависит не только от каталожной грузоподъёмности. На него влияют монтаж, смазка, загрязнения, ударные нагрузки и распределение моментов.
Что такое линейные направляющие качения
В инженерной практике линейные направляющие используют для создания осей перемещения: рабочий стол станка движется относительно станины, портал перемещает инструмент, каретка робота несёт захват или измерительный датчик. Узел должен не просто перемещать нагрузку, а удерживать её траекторию в заданных пределах по прямолинейности, параллельности и повторяемости.
В направляющих качения между неподвижным рельсом и подвижной кареткой находятся тела качения. Обычно это шарики или цилиндрические ролики. Они циркулируют внутри каретки по замкнутым каналам и возвращаются в зону нагружения после прохождения рабочей дорожки. Ориентировочный коэффициент трения для таких систем часто находится в диапазоне 0,002–0,005, но фактическое значение зависит от типа направляющей, смазки, преднатяга, уплотнений и качества монтажа.
Конструкция и принцип работы
Базовая конструкция профильной рельсовой направляющей состоит из нескольких рабочих элементов. Профильный рельс крепится к базовой поверхности машины и задаёт направление движения. Каретка перемещается вдоль рельса и соединяется с подвижным узлом. Между ними расположены дорожки качения и тела качения, воспринимающие внешнюю нагрузку.
Рельс и каретка
Рельс работает как точная базовая деталь, а каретка воспринимает нагрузку от подвижного узла. Комплект рельс-каретка часто применяют парами: два параллельных рельса и две или четыре каретки повышают устойчивость к моментам.
Тела качения
Шарики дают плавный ход и хорошую универсальность. Ролики имеют большую площадь контакта с дорожкой и обычно обеспечивают более высокую жёсткость при тяжёлых нагрузках.
Уплотнения и смазка
Торцевые и боковые уплотнения удерживают смазку и ограничивают попадание пыли, стружки и абразива. Смазка снижает износ дорожек качения и уменьшает нагрев.
Сепаратор и каналы возврата
Сепаратор разделяет тела качения, снижает шум и контактное трение между ними. Каналы возврата обеспечивают циркуляцию шариков или роликов внутри каретки.

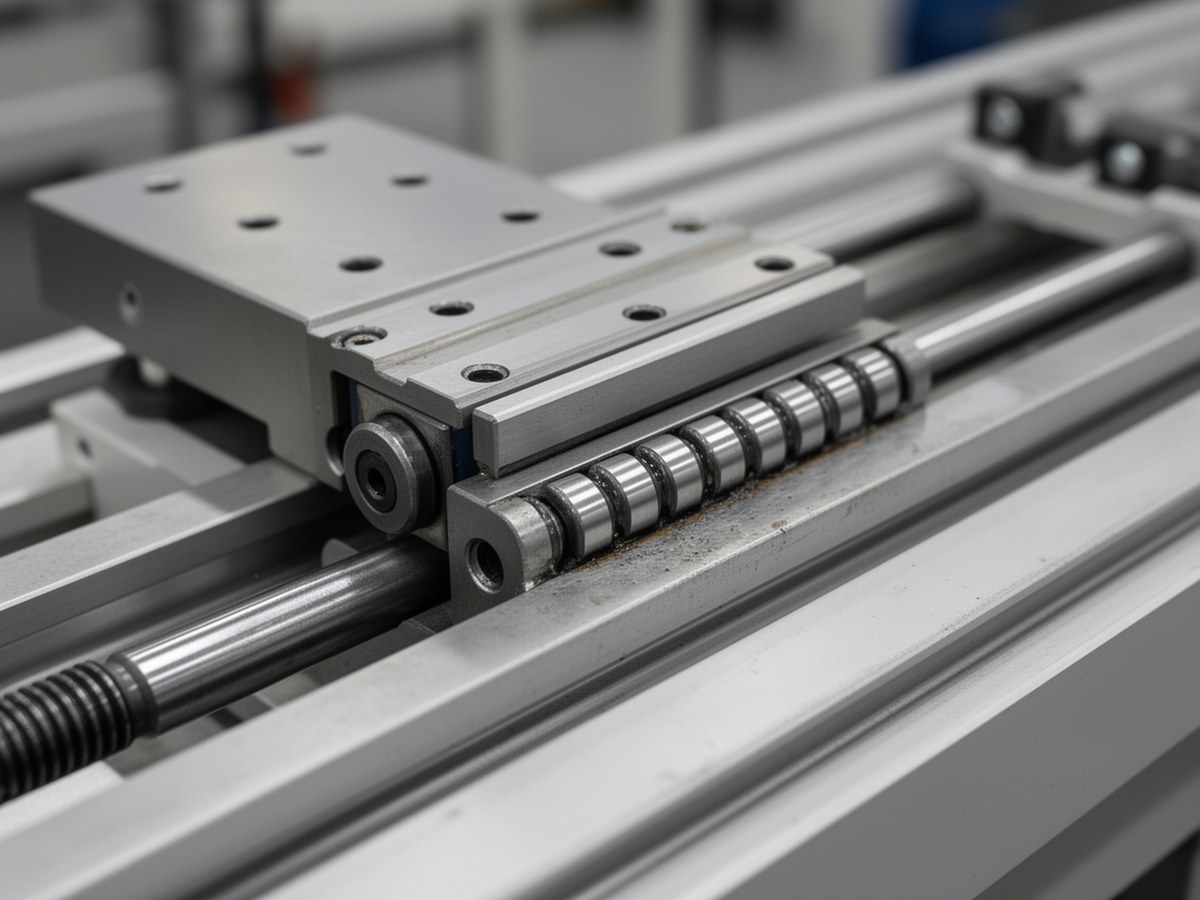

Конструкция профильной направляющей
Схема уместна рядом с описанием рельса, каретки, тел качения, уплотнений и каналов возврата.

Основные типы линейных направляющих
Классификация направляющих строится не вокруг производителя, а вокруг конструкции, типа тел качения, несущей способности, габаритов и условий применения. В промышленной автоматизации чаще всего встречаются профильные рельсовые направляющие, но в простых механизмах могут применяться и вальные системы.
| Тип | Особенности | Типичные задачи |
|---|---|---|
| Шариковые профильные | Компактные, универсальные, с низким сопротивлением ходу | Портальные оси, упаковочные машины, лёгкие и средние станочные узлы |
| Роликовые профильные | Повышенная жёсткость и высокая несущая способность | Тяжёлые станки, прессовое оборудование, крупные порталы |
| Миниатюрные | Малые размеры и масса, ограниченная грузоподъёмность | Лабораторные автоматы, оптика, приборостроение, медицинские устройства |
| Широкие | Увеличенная база каретки, лучшая устойчивость к моментам | Одиночные направляющие оси, компактные механизмы с боковыми нагрузками |
| Вальные | Круглый вал и линейный подшипник, проще в установке, ниже жёсткость | Лёгкая автоматизация, учебные и вспомогательные механизмы |
| Направляющие скольжения | Работают по принципу скольжения, а не качения | Узлы с высокими демпфирующими требованиями, загрязнённые или специальные среды |
Когда направляющие скольжения уместнее качения
Направляющие скольжения не заменяют рельсовые направляющие качения по всем параметрам, но в отдельных задачах они рациональнее. Их выбирают, когда важны демпфирование вибраций, простая защита от загрязнений, работа при малых скоростях с большими контактными площадями или особые условия среды. При этом такие системы требуют другой оценки трения, смазки, износа и теплового режима.
Шариковые и роликовые направляющие
Выбор между шариковым и роликовым исполнением зависит от нагрузки, требуемой жёсткости, допустимого трения и качества базовых поверхностей. Нельзя считать роликовую направляющую автоматической заменой шариковой: она лучше переносит тяжёлые нагрузки, но обычно требовательнее к монтажу и может иметь более высокое сопротивление движению при преднатяге.
| Критерий | Шариковые направляющие | Роликовые направляющие |
|---|---|---|
| Грузоподъёмность | Средняя и высокая, зависит от размера и числа рядов шариков | Высокая, особенно при ударных и тяжёлых нагрузках |
| Жёсткость | Достаточная для большинства автоматизированных осей | Выше за счёт линейного контакта ролика с дорожкой |
| Трение | Обычно ниже, ход более лёгкий | Может быть выше, особенно при значительном преднатяге |
| Чувствительность к монтажу | Умеренная, но перекос всё равно снижает ресурс | Высокая: ошибки базы сильнее отражаются на нагрузке и нагреве |
| Типовые применения | Роботы, упаковочные линии, порталы, универсальные станочные оси | Тяжёлые станки, крупные порталы, узлы с высокими моментами |
Ключевые технические характеристики
При подборе линейной направляющей важно смотреть не только на размер рельса. Один и тот же типоразмер может иметь разные каретки, классы точности, варианты преднатяга и уплотнений. Основные характеристики лучше оценивать совместно, потому что повышение жёсткости часто увеличивает трение и требования к монтажу.
| Параметр | Что означает | На что влияет |
|---|---|---|
| Динамическая грузоподъёмность C | Расчётная нагрузочная способность при движении | Номинальный ресурс и допустимая эксплуатационная нагрузка |
| Статическая грузоподъёмность C0 | Допустимая нагрузка без недопустимых остаточных деформаций | Запас при неподвижной нагрузке, ударах и аварийных режимах |
| Моментная нагрузка | Нагрузка, создающая опрокидывающий момент на каретку | Выбор числа кареток, ширины базы и схемы установки |
| Класс точности | Отклонения высоты, ширины, параллельности и прямолинейности | Фактическая точность оси и требования к базовой поверхности |
| Преднатяг | Внутреннее упругое нагружение без внешней нагрузки | Люфт, жёсткость, трение, нагрев и ресурс |
| Защита от загрязнений | Уплотнения, скребки, защитные ленты и кожухи | Стабильность работы в пыли, стружке, смазочно-охлаждающей жидкости |
Классы точности и преднатяг
Классы точности линейных направляющих определяют геометрические допуски по высоте, ширине, параллельности и прямолинейности. В каталогах разных производителей обозначения отличаются, но обычно встречаются стандартные, повышенные и прецизионные классы. Для обычной промышленной автоматизации часто достаточно стандартного или повышенного исполнения. Для шлифовальных станков, координатных измерительных систем и прецизионных осей могут требоваться более строгие классы.
Высокий класс точности направляющей не компенсирует неточную станину, слабую базовую поверхность или перекос монтажа. Геометрия всей оси определяется не только рельсом и кареткой, но и основанием, крепежом, схемой установки и температурной стабильностью узла.
Преднатяг задаёт внутреннее состояние каретки. Он уменьшает зазор и повышает жёсткость, но увеличивает сопротивление движению. В динамичных осях с небольшой нагрузкой чрезмерный преднатяг может вызвать лишний нагрев и снизить ресурс.
| Настройка | Плюсы | Ограничения |
|---|---|---|
| Без зазора или лёгкий преднатяг | Низкое трение, плавный ход, меньший нагрев | Ограниченная жёсткость при переменных моментах |
| Средний преднатяг | Баланс жёсткости, точности и ресурса | Требует аккуратного монтажа и чистой смазки |
| Высокий преднатяг | Высокая жёсткость, минимальный люфт | Рост трения, нагрева и требований к параллельности |
Как выбрать линейную направляющую
Практический выбор начинается с расчётной схемы узла. Нужно определить, сколько рельсов и кареток будет работать в оси, где расположен центр масс, какие внешние силы действуют при разгоне, торможении и обработке материала. После этого подбирают тип, размер, класс точности, преднатяг и исполнение защиты.
- Определить массу подвижного узла, рабочую нагрузку, ускорения и возможные ударные воздействия.
- Рассчитать радиальные, боковые, отрывные и моментные нагрузки на каждую каретку.
- Выбрать предварительный тип: шариковый для универсальных и быстрых осей, роликовый для тяжёлых и жёстких систем, миниатюрный для приборных задач.
- Проверить динамическую грузоподъёмность и номинальный ресурс с учётом коэффициента условий работы.
- Проверить статическую грузоподъёмность и запас по моментам, особенно при остановках, ударах и аварийном торможении.
- Назначить класс точности и преднатяг, не превышая реальные возможности базовой поверхности.
- Уточнить защиту: уплотнения, скребки, защитные кожухи, тип смазки и интервал обслуживания.
| Условие | Акцент при подборе |
|---|---|
| Высокая скорость и частые циклы | Низкое трение, стабильная смазка, умеренный преднатяг, контроль нагрева |
| Абразивная среда или стружка | Усиленные уплотнения, скребки, защитные кожухи, удобная очистка |
| Большие моменты | Увеличенная база кареток, два рельса, широкие или роликовые исполнения |
| Компактная ось | Миниатюрные или широкие направляющие, проверка момента на одиночной каретке |
| Высокая точность | Класс точности, качество станины, преднатяг, температурная стабильность |
Базовый расчёт нагрузки и ресурса
Расчёт ресурса линейных направляющих выполняют по каталогам и методикам производителя, но общая логика одинакова: сначала внешние силы и моменты приводят к эквивалентной нагрузке на каретку, затем сравнивают её с динамической и статической грузоподъёмностью. Для ответственных осей расчёт выполняют отдельно для каждого рабочего режима.
Это упрощённая схема для предварительной оценки, а не универсальная методика. Здесь P: ориентировочная эквивалентная нагрузка на каретку, fw: коэффициент условий работы, Fr и Fs: радиальная и боковая составляющие, Mx, My, Mz: моменты, lx, ly, lz: характерные плечи или расстояния между опорами. Реальные коэффициенты пересчёта моментов и допустимые сочетания нагрузок берут из каталога выбранной серии.
Для шариковых направляющих номинальный ресурс L часто оценивают через динамическую грузоподъёмность C и эквивалентную нагрузку P. Значения C и P должны быть в одинаковых единицах, обычно в ньютонах или килоньютонах. Результат выражается в километрах пробега. Это номинальная расчётная оценка при заданных условиях, а не гарантированный срок службы. Для роликовых систем показатель степени и поправочные коэффициенты могут отличаться.
S0: статический коэффициент запаса, C0: статическая грузоподъёмность, P0: максимальная статическая эквивалентная нагрузка. Запас выбирают с учётом ударов, вибраций, риска перегрузки и последствий остановки оборудования.
Преднатяг иногда задают как долю динамической грузоподъёмности C. Малые значения применяют для лёгкого хода, большие, для жёстких прецизионных узлов. Диапазон ориентировочный: конкретные уровни преднатяга зависят от типа, размера и конструкции направляющей.
Предварительной оценки недостаточно, если ось работает с ударными нагрузками, высокими ускорениями, несколькими каретками, значительными моментами, высокой температурой или повышенными требованиями к точности. В таких случаях расчёт проверяют по полной методике каталога и по фактической схеме монтажа.
Монтаж линейных направляющих
Даже правильно выбранная направляющая быстро теряет ресурс при плохой установке. Базовая поверхность должна быть чистой, ровной и достаточно жёсткой. Заусенцы, краска, стружка или локальные выступы приводят к перекосу рельса и неравномерной нагрузке на дорожки качения.
Обычно сначала устанавливают базовый рельс: его прижимают к опорному бурту или выверяют по индикатору, затем затягивают крепёж от центра к краям с контролем момента. Второй рельс выставляют относительно первого по параллельности, используя каретку, контрольную плиту или измерительный инструмент. Каретки нельзя снимать с транспортной оправки без необходимости: выпадение тел качения или попадание грязи в каналы возврата может повредить узел ещё до запуска.
До установки рельсы и каретки хранят в упаковке, защищают от коррозии, ударов и загрязнений. Переносить длинные рельсы нужно без изгиба и ударов по дорожкам качения. Консервационную смазку удаляют только в зоне, где это требуется инструкцией по монтажу.
Моменты затяжки крепежа, допуски параллельности и требования к плоскостности должны соответствовать документации конкретной направляющей. Универсальные значения без привязки к размеру рельса, классу болта и материалу основания использовать рискованно.
Смазка линейных направляющих, обслуживание и диагностика
Обслуживание линейных направляющих сводится к поддержанию чистоты, достаточной смазки и исправных уплотнений. Смазка может подаваться вручную через пресс-маслёнки, через централизованную систему или автоматические лубрикаторы. Интервалы замены и пополнения зависят от типа смазочного материала, хода, скорости, температуры, загрязнений и нагрузки.
Признаки проблем: рост шума, рывки при движении, локальные заедания, следы коррозии, потемнение или выдавливание загрязнённой смазки, появление люфта, неравномерный нагрев кареток. При таких симптомах нужно проверить параллельность рельсов, состояние уплотнений, наличие смазки и повреждения дорожек качения.
Типичные ошибки выбора и эксплуатации
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Подбор только по массе узла | Недоучёт моментов и перегрузка крайних кареток | Считать силы, плечи и режимы разгона/торможения |
| Слишком высокий преднатяг | Рост трения, нагрева и износа | Выбирать преднатяг по требуемой жёсткости, а не «с запасом» |
| Перекос параллельных рельсов | Заедание, шум, локальное разрушение дорожек | Контролировать базу, параллельность и порядок затяжки |
| Плохая подготовка базовой поверхности | Искажение геометрии рельса, неравномерная нагрузка | Удалять заусенцы, грязь и краску, проверять плоскостность и жёсткость основания |
| Недостаточная смазка | Износ тел качения, коррозия, рост шума | Назначить тип смазки и реальный интервал обслуживания |
| Работа без защиты в загрязнённой зоне | Попадание абразива, повреждение уплотнений и дорожек | Использовать скребки, кожухи, защитные ленты и очистку зоны хода |
| Неправильная затяжка крепежа | Смещение рельса, потеря параллельности, локальные напряжения | Соблюдать порядок затяжки, момент и требования к крепежу |
| Игнорирование условий хранения | Коррозия, вмятины, загрязнение каналов возврата | Хранить в упаковке, защищать от влаги, ударов и пыли до монтажа |
Области применения
Линейные направляющие качения применяют в станках с ЧПУ, портальных системах, промышленных роботах, автоматизированных складах, упаковочных линиях, печатных машинах, измерительном и медицинском оборудовании. Линейные направляющие для ЧПУ подбирают с акцентом на жёсткость, точность, устойчивость к вибрациям и защиту от стружки или смазочно-охлаждающей жидкости.
В робототехнике и упаковочном оборудовании чаще критичны скорость, ускорение и ресурс при циклической работе. В складской автоматизации важны длина хода, защита от пыли и стабильность при длительной эксплуатации. В измерительных системах на первый план выходят плавность хода, точность геометрии и стабильность преднатяга.
Оптимальный выбор направляющей всегда связан с конструкцией всей оси: приводом, станиной, креплением нагрузки, защитой рабочей зоны и регламентом обслуживания. Поэтому линейные направляющие нужно рассматривать как часть кинематической системы. Ошибка в базе или смазке может оказаться важнее разницы между близкими типоразмерами.
