Линейные направляющие применяются в автоматизированных системах для точного перемещения кареток, порталов, инструментальных узлов, захватов и измерительных модулей по заданной прямолинейной траектории. В типовой оси направляющая воспринимает радиальные, боковые, отрывные и моментные нагрузки, а привод (ШВП, ремень, рейка или линейный двигатель) создает перемещение.
- Основные элементы рельсовой направляющей: рельс, каретка, дорожки качения, шарики или ролики, рециркуляционные каналы, уплотнения и смазочные каналы.
- Для выбора важны не только грузоподъемность и ход, но и жесткость основания, точность монтажа, загрязнение, режим смазки, скорость и ускорение.
- Преднатяг уменьшает зазор и повышает жесткость, но увеличивает сопротивление движению, нагрев и требования к геометрии посадочных поверхностей.
Назначение в автоматизированной оси
Линейные направляющие обеспечивают повторяемое движение подвижного узла и ограничивают его перемещение всеми степенями свободы, кроме нужного линейного хода. В станке с ЧПУ они удерживают суппорт или стол, в портальной системе (балку и рабочую головку), в упаковочной машине (толкатель, нож или захват).
Правильно подобранная направляющая система снижает трение, уменьшает люфт, повышает повторяемость и позволяет заранее оценить ресурс. Но сама направляющая не исправляет слабое основание, перекос привода или ошибку сборки. Поэтому выбор рельса и каретки рассматривают вместе с конструкцией всей оси.
Основные типы линейных направляющих
В автоматизированных системах чаще используют направляющие качения. Они компактны, хорошо стандартизованы и подходят для узлов с высокой повторяемостью. Направляющие скольжения уместны там, где важны демпфирование, простота, устойчивость к загрязнению или работа при малых скоростях, но такая схема требует отдельной оценки трения и износа.

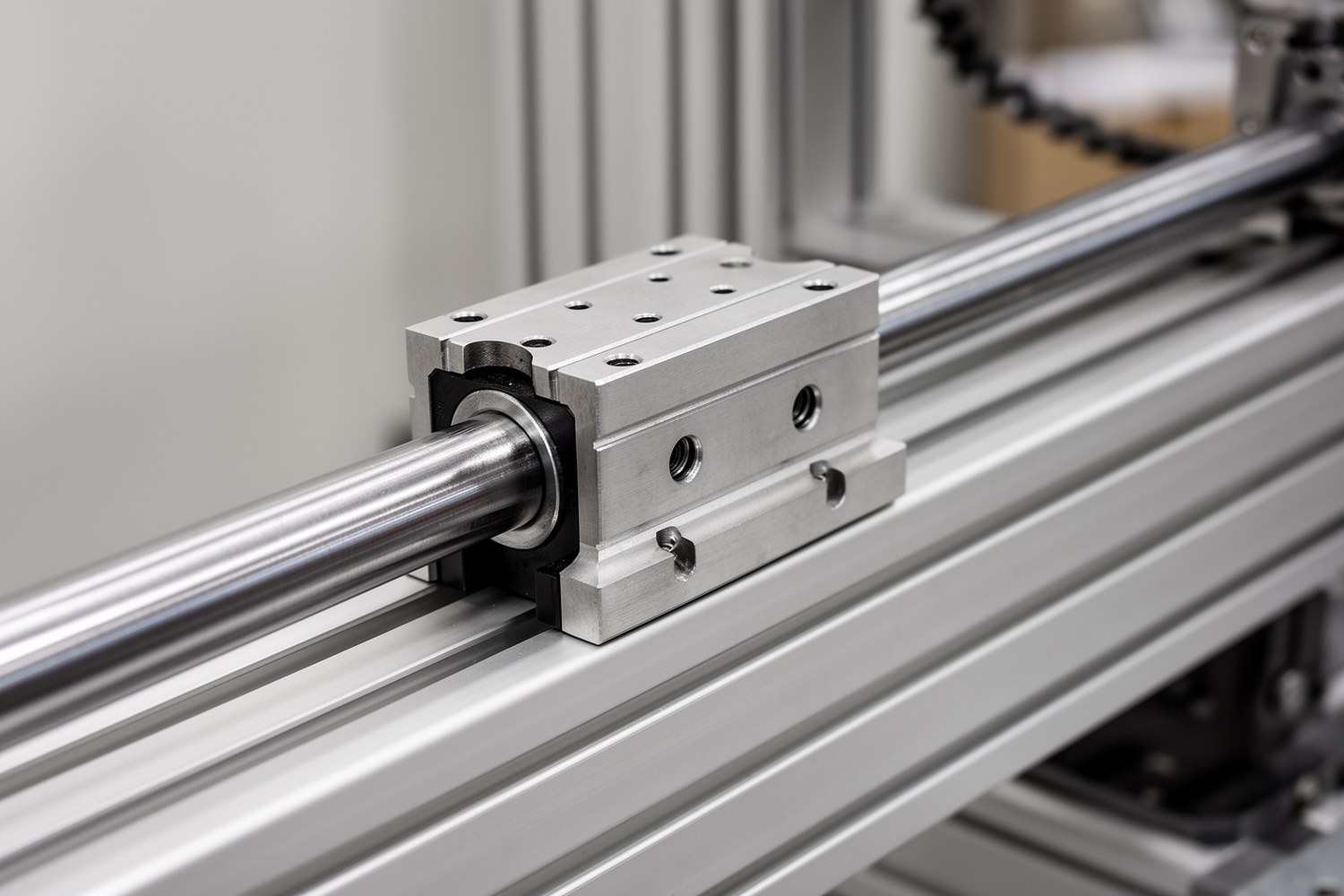

| Тип | Особенности | Сильные стороны | Типичные ограничения |
|---|---|---|---|
| Шариковые рельсовые направляющие | Каретка движется по профильному рельсу на рециркулирующих шариках | Хорошая скорость, плавность хода, универсальность, широкий выбор типоразмеров | Жесткость ниже, чем у роликовых систем того же класса |
| Роликовые направляющие | Вместо шариков используются цилиндрические ролики с большей площадью контакта | Высокая грузоподъемность и жесткость, устойчивость к моментам | Выше требования к монтажу, больше трение при преднатяге |
| Перекрестно-роликовые направляющие | Ролики расположены попеременно под разными углами | Высокая точность и жесткость в компактном узле | Ограниченный ход, чувствительность к загрязнению и перекосу |
| Миниатюрные направляющие | Компактные рельсы и каретки малого сечения | Подходят для лабораторной автоматики, приборов, малых манипуляторов | Ограниченная грузоподъемность и моментная жесткость |
| Цилиндрические вальные направляющие | Каретка или втулка перемещается по круглому валу | Простая компоновка, удобство для легких осей и прототипов | Меньшая жесткость при консольных нагрузках, выше требования к опорам валов |
| Криволинейные направляющие | Задают движение по дуге или составной траектории | Полезны в специальных конвейерах и транспортных узлах | Сложнее расчет, ниже универсальность, важна проверка кинематики |
Конструкция рельсовой направляющей
Рельсовая направляющая состоит из неподвижного профильного рельса и одной или нескольких кареток. Рельс имеет закаленные дорожки качения и монтажные отверстия. Каретка содержит тела качения, каналы рециркуляции, торцевые крышки, уплотнения и точки подвода смазки.
Рельс
Задает геометрию движения и крепится к базовой поверхности. Для точных осей важны прямолинейность рельса, качество опорной плоскости и равномерность затяжки крепежа.
Каретка
Воспринимает нагрузку от подвижного узла. Длинные или фланцевые каретки лучше работают с моментами, но требуют места и правильного распределения крепежа.
Тела качения
Шарики дают плавный ход и высокую скорость. Ролики повышают жесткость и грузоподъемность, но сильнее реагируют на ошибки монтажа.
Уплотнения и смазка
Уплотнения удерживают смазку и ограничивают попадание пыли, стружки и влаги. В загрязненной среде часто нужны скребки, кожухи или гофрозащита.

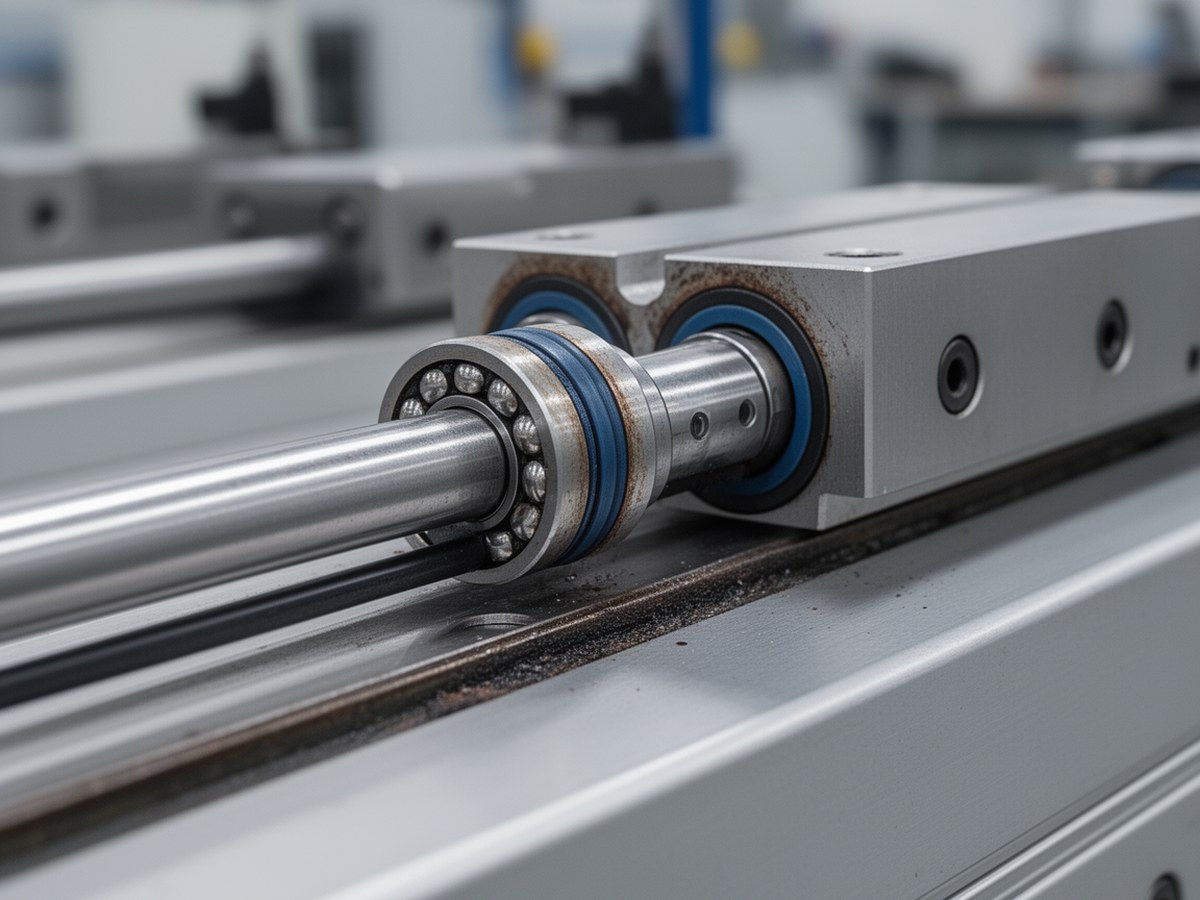

Детали рельсовой направляющей
Изображение уместно после описания рельса, каретки, тел качения, уплотнений и смазки.
Критерии выбора
Подбор линейной направляющей начинается с требований к оси: масса подвижной части, полезная нагрузка, скорость, ускорение, ход, ориентация в пространстве, требуемая точность и условия эксплуатации. После этого оценивают силы, моменты, ресурс и монтажные ограничения.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Динамическая грузоподъемность C | Рабочую нагрузку при движении, ускорениях и циклах | Определяет расчетный ресурс при перемещении |
| Статическая грузоподъемность C0 | Пиковые нагрузки, остановки, удары, аварийные режимы | Связана с риском остаточной деформации дорожек |
| Моментные нагрузки | Mx, My, Mz от выноса инструмента, портала или захвата | Часто именно моменты ограничивают типоразмер каретки |
| Точность | Класс направляющей, прямолинейность основания, параллельность рельсов | Паспортная точность не равна точности собранной оси |
| Жесткость | Преднатяг, тип тел качения, расстояние между рельсами и каретками | Влияет на вибрации, прогиб и стабильность обработки |
| Среда | Пыль, стружка, влага, абразив, химия, температура | Определяет требования к уплотнениям, покрытиям и обслуживанию |
| Скорость и ускорение | Предельные значения для каретки, смазки и рециркуляции | Нужны для упаковочных машин, порталов и быстрых манипуляторов |
Нагрузки и расчет линейных направляющих
На каретку могут одновременно действовать радиальная нагрузка, боковая нагрузка, отрывная нагрузка и моменты. Для предварительного подбора их приводят к эквивалентной динамической нагрузке P. Точный метод зависит от геометрии направляющей, направления сил, числа кареток и расчетных формул производителя.
Как учитывать моментные нагрузки
Момент возникает, когда сила приложена с плечом относительно центра каретки или группы кареток. Для автоматизированных осей это характерно при вынесенном инструменте, длинном захвате, портальной балке или несимметричной загрузке стола. Обычно проверяют моменты Mx, My и Mz, а затем распределяют нагрузку между каретками с учетом расстояния между рельсами и опорами.
Эквивалентная нагрузка P при моментах не определяется простым умножением рабочей силы на один общий коэффициент. Производители задают допустимые моменты, коэффициенты пересчета и формулы для конкретной серии. Поэтому предварительная схема нагрузок нужна для выбора компоновки, а окончательный расчет выполняют по каталожной методике.
Где L: номинальный ресурс, км; C: динамическая грузоподъемность, Н; P: эквивалентная динамическая нагрузка, Н; p: показатель степени; L0: базовая длина ресурса. Для шариковых систем часто используют p = 3, для роликовых систем показатель обычно отличается. Базовая длина L0 у разных производителей может быть 50 км или 100 км, поэтому формулу сверяют с паспортом серии.
Где Lh: ресурс, ч; L: ресурс, км; S: длина одного хода в одну сторону, м; n: число полных циклов в час, если один цикл включает ход вперед и обратный ход. Если S задан как полный путь цикла, множитель 2 не применяют. Если известна средняя скорость v в м/мин, используют приближение Lh = (L × 1000) / (v × 60).
Ks: коэффициент условий работы. Для спокойного режима принимают меньший запас, для ударных, переменных и загрязненных режимов запас увеличивают. Ориентировочно используют диапазон 1,2–2,5, но для ответственных осей расчет уточняют по фактическому циклу.
Ограничения расчетов
Упрощенный расчет ресурса не заменяет инженерную проверку. Нужно учитывать распределение нагрузки между каретками, моментные нагрузки, жесткость основания, преднатяг, смазку, температуру, загрязнение, ударные режимы и допустимые статические коэффициенты безопасности. Для сложных осей ресурс лучше считать по реальному профилю движения: разгон, рабочий ход, торможение, ожидание и аварийные нагрузки.
Преднатяг, точность и жесткость
Преднатяг линейной направляющей представляет собой контролируемое внутреннее нагружение каретки, при котором зазор между телами качения и дорожками уменьшается или устраняется. Он повышает жесткость и уменьшает люфт, но увеличивает сопротивление движению, чувствительность к перекосу, тепловыделение и требования к качеству монтажа.
Для легких скоростных осей обычно выбирают малый преднатяг или нормальный зазор. Для станков, порталов с вынесенным инструментом и измерительных систем может потребоваться средний или повышенный преднатяг. Ошибка здесь опасна в обе стороны: недостаточный преднатяг дает люфт и вибрации; чрезмерный снижает ресурс и может вызвать неравномерный ход.
Обозначения классов точности N, H, P и выше приведены как ориентировочные. У разных производителей маркировка, допуски по высоте, ширине, параллельности и прямолинейности могут отличаться, поэтому класс точности всегда сверяют с каталогом конкретной серии.
| Класс точности | Ориентировочная область применения | Что особенно важно |
|---|---|---|
| N, нормальный | Общепромышленная автоматика, упаковочные узлы, транспортные оси | Правильная база, защита от загрязнений, стабильная смазка |
| H, высокий | Станки с ЧПУ, портальные системы, точные линейные модули | Параллельность рельсов, жесткость основания, контроль момента затяжки |
| P и выше | Измерительные узлы, прецизионная обработка, лабораторная автоматика | Термическая стабильность, подготовка посадочных поверхностей, чистая сборка |
Применение в автоматизированных системах
Линейные направляющие для ЧПУ работают с силами резания, вибрациями и требованиями к повторяемости. Здесь часто используют профильные рельсовые направляющие с повышенной жесткостью; при тяжелой обработке выбирают роликовые исполнения и несколько кареток на ось.
В промышленных роботах и линейных осях важны ускорения, масса подвижных частей и устойчивость к моментам от вынесенного захвата. В портальных системах критичны расстояние между рельсами, синхронизация приводов и отсутствие перекоса балки. Для длинного хода дополнительно проверяют прогиб основания и доступ к смазке по всей длине.
В складской автоматизации и упаковочных машинах направляющие работают с большим числом циклов, пылью и переменными скоростями. Для лабораторной и медицинской автоматики важнее плавность, малые габариты, низкий шум, чистота смазки и стабильность позиционирования.
| Система | Типичные требования | Подходящие решения |
|---|---|---|
| Станок с ЧПУ | Жесткость, точность, сопротивление вибрациям | Шариковые или роликовые рельсовые направляющие, несколько кареток на ось |
| Портальная система | Работа с моментами, длинный ход, синхронизация сторон | Параллельные рельсы, разнесенные каретки, проверка прогиба основания |
| Упаковочная машина | Скорость, ресурс, частые циклы, защита от пыли | Шариковые направляющие с надежной смазкой и уплотнениями |
| Автоматизированный склад | Длинные перемещения, надежность, обслуживание по графику | Рельсовые или вальные системы с защитой от загрязнений |
| Лабораторная автоматика | Компактность, плавность, низкий шум | Миниатюрные направляющие, малый преднатяг, чистые смазки |
Алгоритм подбора направляющей
- Определить назначение оси: перемещение инструмента, заготовки, захвата, датчика или транспортного узла.
- Задать массу, ход, ориентацию, скорость, ускорение, число циклов и требуемый ресурс.
- Построить схему нагрузок: силы, плечи, моменты, пиковые и аварийные режимы.
- Выбрать компоновку: один рельс, два рельса, число кареток, расстояние между опорами.
- Рассчитать эквивалентную нагрузку и проверить динамическую и статическую грузоподъемность.
- Выбрать класс точности и преднатяг с учетом фактической базы и возможностей монтажа.
- Проверить совместимость с приводом: ШВП, ремнем, рейкой или линейным двигателем.
- Заложить защиту, смазку и доступ для обслуживания.
- Сверить результат с техническими данными производителя и условиями эксплуатации.
Один рельс или два рельса
Один рельс с одной или двумя каретками применяют в компактных и умеренно нагруженных узлах, где моментные нагрузки невелики или хорошо ограничены конструкцией. Два параллельных рельса используют для столов, порталов и осей с широкой платформой: такая компоновка лучше воспринимает моменты, но требует точной параллельности и жесткого основания.
Монтаж и обслуживание
Перед монтажом проверяют плоскостность и чистоту базовых поверхностей. Рельсы устанавливают на подготовленную базу, последовательно притягивают крепеж, контролируют параллельность и плавность перемещения каретки по всей длине хода. Для пары рельсов сначала задают базовую сторону, затем выставляют второй рельс по фактическому движению кареток.
Соосность направляющих с приводом так же важна, как точность самих рельсов. Перекошенная ШВП, ременной привод с боковой тягой или жесткая муфта без компенсации могут нагружать каретку дополнительными моментами и сокращать ресурс.
Обслуживание включает регулярную смазку, очистку зоны хода, проверку уплотнений, контроль шума, люфта и равномерности сопротивления движению. Интервалы смазки задают по пробегу, числу циклов или часам работы согласно паспорту, а не только по календарю. При высокой скорости, большой нагрузке, температуре или загрязнении интервал сокращают.
Защита в загрязненной среде
Стружка, абразивная пыль, влага и химические загрязнения быстро ухудшают состояние дорожек качения и уплотнений. Для таких условий применяют торцевые уплотнения, металлические скребки, защитные ленты, телескопические кожухи, гофрозащиту и смазки, устойчивые к вымыванию или загрязнению. Защиту нужно закладывать при проектировании, иначе доступ к ней после сборки может оказаться неудобным.
Типичные ошибки выбора и монтажа
| Ошибка | Последствие | Как снизить риск |
|---|---|---|
| Оценка только вертикальной силы без моментов | Перегрузка каретки, люфт, ускоренный износ | Считать плечи нагрузок и моменты Mx, My, Mz |
| Слабое или неровное основание | Потеря точности, перекос рельса, шумный ход | Проверять жесткость, плоскостность и качество базы |
| Слишком высокий преднатяг | Рост трения, нагрев, снижение ресурса | Подбирать преднатяг по задаче и возможностям монтажа |
| Недостаточная защита от загрязнений | Повреждение дорожек, рывки, ускоренный износ уплотнений | Использовать скребки, кожухи, гофрозащиту и подходящую смазку |
| Несогласованность с приводом | Боковые нагрузки, закусывание, ошибка позиционирования | Проверять соосность, муфты, опоры ШВП и натяжение ремня |
| Нерегулярная смазка | Рост трения, коррозия, перегрев контактных зон | Назначать регламент по циклам, пробегу или времени работы |
Краткий вывод
Выбор линейной направляющей начинается не с максимальной грузоподъемности, а с описания работы оси: нагрузок, моментов, скорости, точности, среды и ресурса. Для предварительного подбора достаточно определить компоновку, рассчитать эквивалентную нагрузку и проверить C, C0, преднатяг и класс точности. Окончательное решение принимают по каталогу производителя и проверяют на уровне всего механизма: основания, привода, крепежа, защиты и обслуживания.
