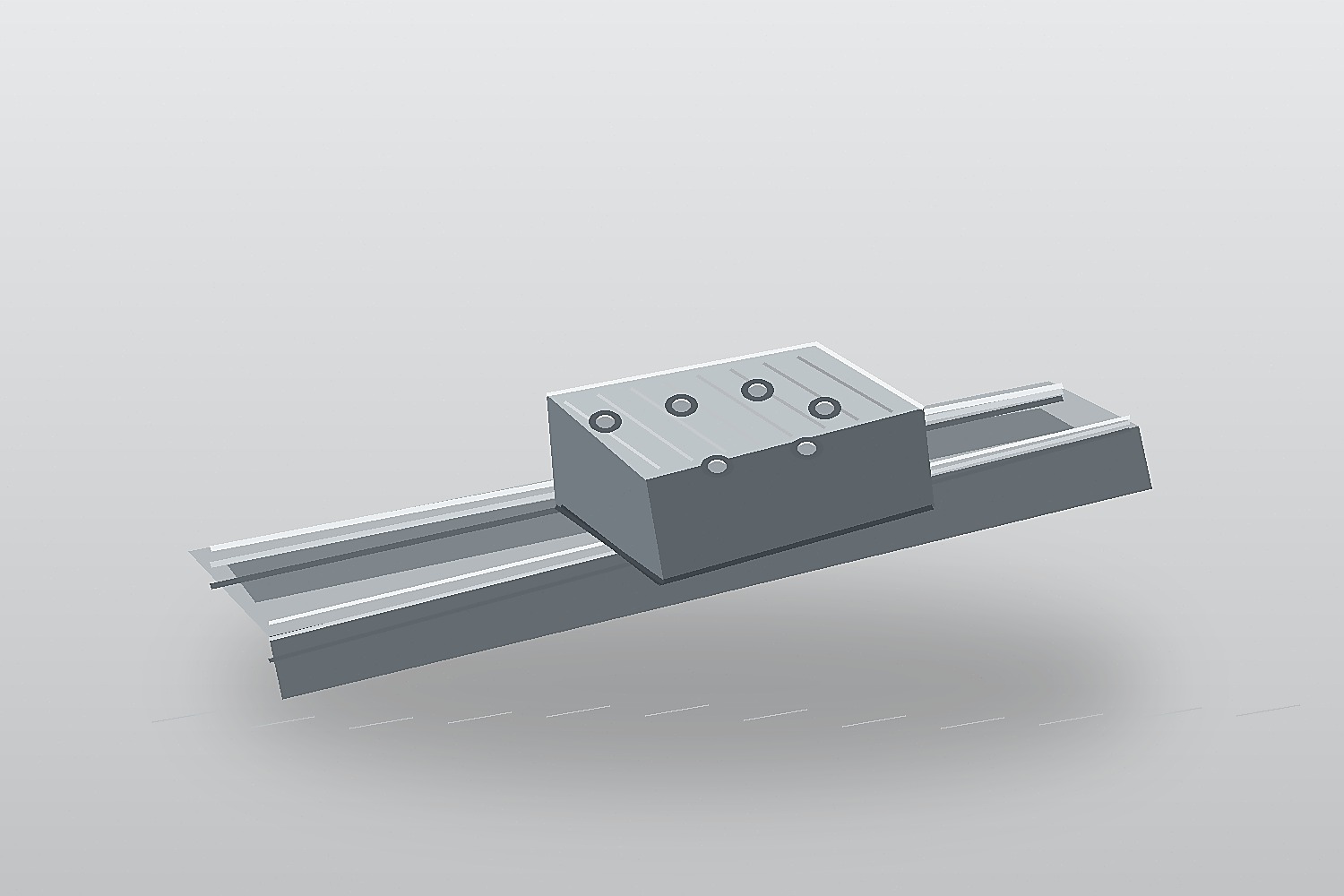

Линейные направляющие в оборудовании для визуализации работают в жёстких условиях. В отличие от промышленной автоматизации, здесь на первый план выходят не только износостойкость и скорость, но и биосовместимость, химическая инертность и, в случае МРТ, отсутствие взаимодействия с мощным магнитным полем. Выбор компонентов для КТ и МРТ сканеров требует разного подхода из-за фундаментальных различий в физике работы этих устройств.
Ключевые различия:
Loctite 454, 20 мл3 000 ₽ Без НДС
Molykote High Vacuum Grease, 150 г3 950 ₽ Без НДС
Loctite 770, 50 г2 680 ₽ Без НДС
Loctite Ablebond ABLESTIK 84-1LMI, 18 г38 950 ₽ Без НДС
Fomblin UT 18, 100 г15 950 ₽ Без НДС
DOWSIL 732 (Dow Corning 732), 310 мл1 850 ₽ Без НДС
- КТ (Компьютерная томография): На первом месте механическая жёсткость, высокая грузоподъёмность столов и прецизионное позиционирование рентгеновских трубок и детекторов. Допускаются стандартные нержавеющие стали.
- МРТ (Магнитно-резонансная томография): Строгий запрет на ферромагнитные материалы. Критична магнитная совместимость (MR Conditional), отсутствие искажений поля, работа в криогенных условиях и устойчивость к агрессивным дезинфектантам.
Общие требования к линейным направляющим в медтехнике
Медицинское оборудование классов "B" и "CF" (по IEC 60601-1) предъявляет к линейным направляющим ряд специфических требований, выходящих за рамки стандартных промышленных норм. Основные из них:
- Прецизионность: Допустимая погрешность позиционирования обычно составляет 10–50 мкм для систем детектирования.
- Акустический комфорт: Уровень шума при движении не должен превышать 40–60 дБ, чтобы не мешать пациенту и не создавать артефактов на изображениях.
- Химическая стойкость: Материалы и смазки должны выдерживать регулярную обработку спиртами, хлорсодержащими средствами и перекисью водорода без коррозии и деградации.
- Биосовместимость: Отсутствие выделения токсичных веществ (outgassing) и соответствие стандартам ISO 10993.
- Чистота сборки: Для узлов, работающих в герметичных блоках, требуется сборка в условиях чистых помещений (класс ISO 14644 Class 7-8), чтобы исключить попадание абразивных частиц.
Обратите внимание: В медицинских учреждениях действуют строгие протоколы дезинфекции. Смазки, несовместимые с медицинскими дезинфектантами, вымываются, что приводит к ускоренному износу и загрязнению герметичных узлов оборудования.
Линейные направляющие в КТ-сканерах
Компьютерная томография (КТ) основана на вращении рентгеновской трубки и детекторов вокруг пациента. Механическая система КТ должна обеспечивать высокую скорость сканирования при сохранении микронной точности.
Основные узлы и типы направляющих
В конструкции КТ-сканера можно выделить три ключевые зоны применения линейных направляющих, каждая со своими требованиями:
| Узел оборудования | Тип направляющих | Ключевое требование | Точность (повторяемость) |
|---|---|---|---|
| Стол для пациента | Роликовые (высокая грузоподъёмность) | Статическая прочность, плавность хода | ±0,5 мм |
| Гентри (вращающаяся часть) | Шариковые или перекрестно-роликовые (прецизионные) | Динамическая жёсткость, балансировка, класс зазора C3/C4 | ±10 мкм |
| Коллиматоры и детекторы | Прецизионные шариковые (миниатюрные) | Минимальное трение, отсутствие люфта | ±5 мкм |
Расчет нагрузки на стол пациента
Стол КТ должен выдерживать вес пациента (до 200–300 кг) вместе с весом самого стола и динамическими нагрузками при ускорении. При расчёте необходимой грузоподъёмности направляющих используют коэффициент безопасности, учитывающий смещение центра тяжести пациента.
Эквивалентная нагрузка на каретку рассчитывается с учётом моментов инерции:
Где P, суммарная нагрузка, n, количество кареток, Mx и My, моменты сил, a и b, плечи рычага. На практике для стола с нагрузкой 300 кг направляющие должны иметь запас прочности не менее 40–50%, поскольку нагрузка распределяется неравномерно.
Линейные направляющие в МРТ-сканерах
Магнитно-резонансная томография (МРТ) создаёт магнитное поле напряжённостью от 0,5 до 7 Тесла. Наличие ферромагнитных материалов в зоне сканирования порождает две критические проблему: искажение магнитного поля (артефакты на изображении) и превращение деталей в снаряды (projectile effect).
Магнитная совместимость и материалы
Для МРТ-сканеров используют исключительно немагнитные материалы. Стандартная конструкционная сталь и некоторые марки нержавеющей стали (ферритная, мартенситная) категорически не подходят. Аустенитная сталь 304 может намагничиваться при обработке (деформации), поэтому для критичных узлов предпочтительна сталь 316L или титановые сплавы.
Аустенитная сталь 316L
Стандартный выбор для корпусов и крепежа. Магнитная восприимчивость (χ) ≈ 2 × 10⁻⁶. Обладает хорошей коррозионной стойкостью, но требует контроля после холодной обработки.
Керамика (Al₂O₃, SiC)
Подходящий материал для шариков и направляющих. χ ≈ -1,8 × 10⁻⁶ (диамагнетик). Не подвержена коррозии, имеет низкий коэффициент теплового расширения, но хрупка к ударным нагрузкам.
Титановые сплавы (Ti-6Al-4V)
Применяются для силовых элементов. χ ≈ 0,6 × 10⁻⁶. Высокая прочность при малом весе, биосовместимость. Дороже стали, но проще обрабатывается для условий МРТ.
Примечание инженера: При проектировании узлов МРТ учитывайте эффект «засасывания» и вихревые токи. Даже немагнитные материалы с высокой электропроводностью (медь, алюминий) могут создавать вихревые токи при быстром движении стола в магнитном поле, что вызывает торможение и нагрев. Поэтому скорость движения стола в МРТ ограничена (обычно < 500 мм/с). Также важна асимметрия геометрии: даже немагнитный компонент может создавать локальные искажения поля, если его форма несимметрична относительно оси магнита.
Материалы и магнитная восприимчивость
Выбор материала для направляющих в МРТ определяется не только прочностью, но и магнитной восприимчивостью (χ). Чем ближе χ к нулю, тем меньше искажается однородность магнитного поля.
| Материал | Магнитная восприимчивость (χ) | Тип магнетизма | Применение в МРТ |
|---|---|---|---|
| Сталь 316L (отожжённая) | ~ 2 × 10⁻⁶ | Парамагнетик | Корпуса, некритичные узлы |
| Титан ВТ1-0 | ~ 0,6 × 10⁻⁶ | Парамагнетик | Крепёж, несущие рамы |
| Оксид алюминия (Al₂O₃) | ~ -1,8 × 10⁻⁶ | Диамагнетик | Шарики, направляющие рельсы |
| Карбид кремния (SiC) | ~ -1,0 × 10⁻⁶ | Диамагнетик | Высоконагруженные узлы |
Для критичных узлов, таких как направляющие стола пациента, проходящего через изоцентризм магнита, часто применяют гибридные решения: стальной корпус с керамическими шариками и полимерными сепараторами. Это снижает массу узла и исключает риск намагничивания.
Смазочные материалы и химическая стойкость
В медицинском оборудовании смазка выполняет не только функцию снижения трения, но и защиты от коррозии и изоляции. Требования к смазкам для КТ и МРТ жёстко регламентированы.
Требования к смазкам
- Класс FDA H1: Смазки должны быть зарегистрированы как допустимые для случайного контакта с пищевыми продуктами (или медицинскими изделиями). Это критично для узлов в зоне пациента.
- Отсутствие outgassing: В герметичных узлах или вакуумированных камерах (если применимо к детекторам) смазка не должна выделять летучих веществ, способных осесть на оптике или датчиках.
- Химическая инертность: Смазка не должна реагировать со спиртами, хлором и пероксидом. Полиальфаолефины (PAO) и силиконовые масла часто используют как базу, но обязательно проверяют совместимость с уплотнениями (EPDM, Viton).
- Криогенная стабильность: Для систем охлаждения МРТ (криостатов) требуются специализированные смазки, работающие при температурах до -270 °C без загустевания.
Предупреждение: Стандартные промышленные смазки на литиевой основе в МРТ-оборудовании использовать нельзя. Они могут содержать ферромагнитные примеси и быстро вымываются медицинскими дезинфектантами, что приводит к заеданию механизмов.
Точность, виброизоляция и акустика
Качество изображения в КТ и МРТ напрямую зависит от механической стабильности. Микровибрации от двигателей и направляющих способны приводить к размытию изображения (motion artifacts).
Влияние на качество изображения
- В КТ: Вибрации гентри вызывают артефакты в виде полос на срезах. Необходимы направляющие с низким уровнем пульсирующей силы (ripple force) и высокой демпфирующей способностью.
- В МРТ: Градиентные катушки создают сильные акустические шумы. Направляющие стола должны гасить вибрации, передаваемые от стола на магнит, чтобы не нарушать резонанс ядер.
Для снижения шума в каретках применяют полимерные вкладыши и специальные профили беговых дорожек, обеспечивающие плавный ход без «ступенчатости».
Нормативная база и стандарты
Проектирование линейных направляющих для медтехники должно соответствовать международным стандартам. Основные из них:
| Стандарт | Описание | Влияние на выбор направляющих |
|---|---|---|
| IEC 60601-1 | Безопасность медицинского электрооборудования | Требования к заземлению, изоляции и механической прочности. |
| ISO 13485 | Системы менеджмента качества для медизделий | Требует полной прослеживаемости материалов и процессов производства. |
| ASTM F2213 | Тестирование материалов на магнитное взаимодействие | Обязательное тестирование немагнитных свойств для МРТ-компонентов. |
| ISO 10993 | Биологическая оценка медицинских изделий | Токсикологическая оценка материалов и смазок (цитотоксичность). |
Расчёт характеристик и срока службы
Срок службы линейных направляющих в медицинском оборудовании рассчитывают по методике ISO 10670-1 (для шариковых) или ISO 10670-2 (для роликовых) подшипников/направляющих. Основной параметр, номинальный ресурс L10. Единого «медицинского» стандарта расчёта ресурса нет, поэтому часто опираются на каталожные данные производителей (THK, IKO, Schaeffler) с добавлением коэффициента безопасности.
Где C, динамическая грузоподъёмность, P, эквивалентная динамическая нагрузка, p, показатель степени (3 для шариковых, 10/3 для роликовых направляющих). Результат выражается в километрах пробега. Для медицинских столов критично учитывать коэффициент безопасности (S), так как динамические нагрузки при ускорении и торможении часто превышают статические.
Термическое расширение в МРТ
В МРТ-сканерах критичным фактором является температурный дрейф. Изменение температуры даже на несколько градусов может сместить изоцентр. Для компенсации используют формулу теплового расширения:
Где α, коэффициент линейного теплового расширения материала. Для стали α ≈ 16 × 10⁻⁶ 1/°C, для керамики Al₂O₃ α ≈ 8 × 10⁻⁶ 1/°C. Использование материалов с низким КТР или компенсационных механизмов обязательно для сохранения точности ±0,1 мм.
Заключение
Выбор линейных направляющих для КТ и МРТ сканеров, задача многокритериальной оптимизации. Для КТ приоритетом остаются механическая прочность, грузоподъёмность и скорость. Для МРТ на первый план выходят магнитная нейтральность, химическая инертность и термостабильность. Инженерам нужно тщательно подбирать пары материалов (сталь/керамика, титан/полимер) и смазки, чтобы обеспечить соответствие строгим медицинским стандартам и долговечность оборудования.
