Линейные подшипники без корпуса применяют в узлах, где нужно прямолинейное перемещение по валу при ограниченном габарите и контролируемой точности. Это отдельная линейная втулка без корпуса, которая работает в составе узла направляющей, а не как самостоятельный готовый модуль с опорой и креплением.
- Бескорпусное исполнение компактнее, но чувствительнее к качеству монтажа.
- Ключевые параметры выбора: нагрузка, скорость, точность, среда, ресурс.
- Для расчёта используют эквивалентную нагрузку и ресурс L10/Lh по каталожной методике серии.
- Стабильная смазка и контроль перекоса напрямую влияют на срок службы.
Что такое линейный подшипник без корпуса
Линейный подшипник без корпуса представляет собой подшипниковый элемент для поступательного движения по цилиндрическому валу. В инженерной практике также используют термин «линейная втулка без корпуса». В отличие от корпусного варианта, здесь нет внешнего опорного блока с базами крепления, поэтому точность, жёсткость и ресурс сильнее зависят от конструкции всего узла направляющей.
Такое исполнение выбирают, когда нужно уменьшить массу и габарит, встроить подшипник в собственную деталь или реализовать нестандартную компоновку механизма.
Устройство и принцип работы
Типовая конструкция включает наружную обойму, дорожки качения или скольжения, тела качения (для шариковых и роликовых версий) либо антифрикционный полимерный слой, сепаратор и уплотнения. Ответной поверхностью служит закалённый шлифованный вал.
При движении каретки или подвижного узла подшипник перераспределяет нагрузку через зоны контакта и обеспечивает линейное перемещение с заданным сопротивлением. Для подшипников качения важны чистота контакта и стабильная смазочная плёнка, для подшипников скольжения дополнительно важен подбор материала пары трения.
Ограничение, которое часто недооценивают: линейные подшипники без корпуса чувствительны к перекосу и овальности посадок. При недостаточной твёрдости или низком качестве обработки вала ресурс падает кратно, даже если расчётная нагрузка не превышена.

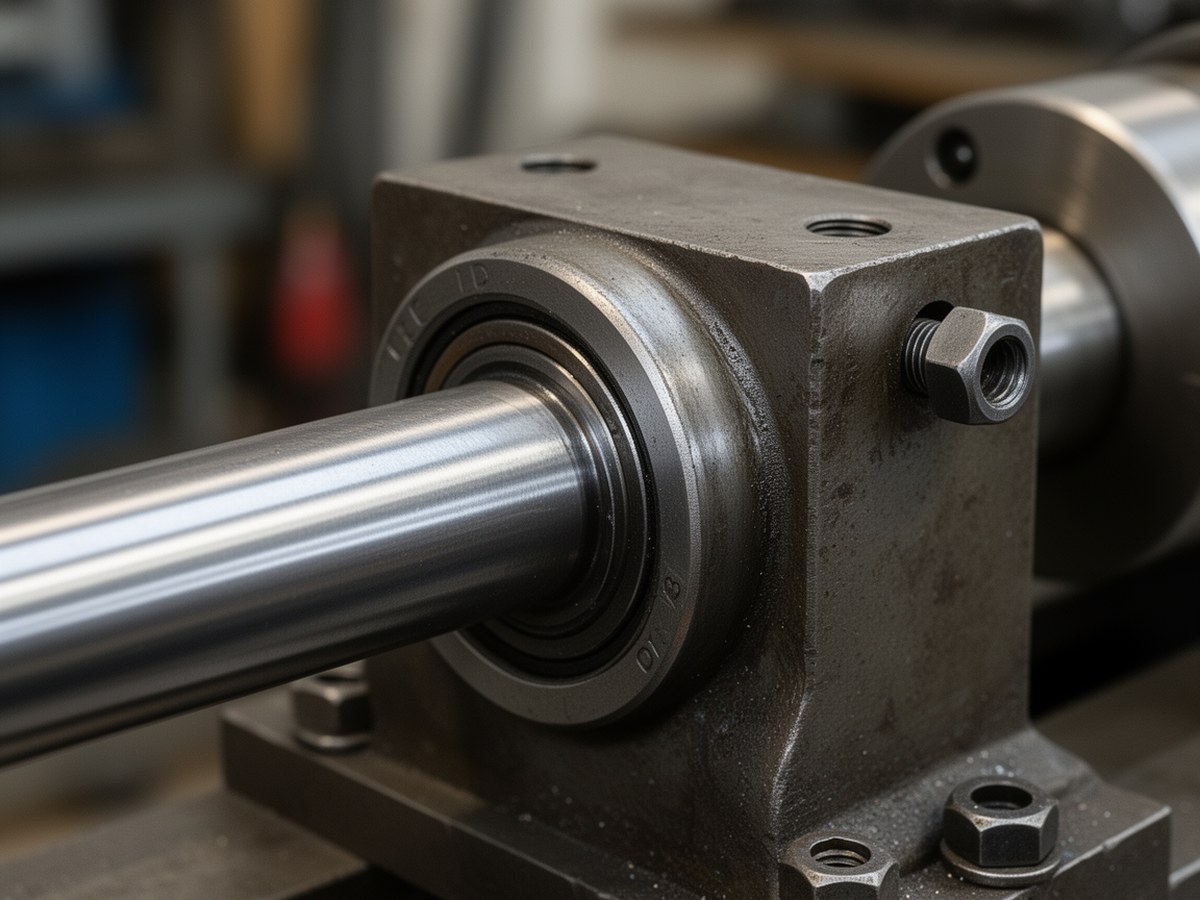

Подшипник на валу в реальном узле
Фото помогает связать термины конструкции с фактической компоновкой на валу.
Требования к валу и посадкам
Минимальные ориентиры для большинства серий (уточнять по каталогу производителя): твёрдость вала обычно не ниже 58...62 HRC, шероховатость рабочей поверхности порядка Ra 0,2...0,8 мкм, допуск диаметра часто в поле h6, посадка линейного подшипника в корпусной детали как правило H7. Для пары валов важна соосность, типовой ориентир 0,02...0,05 мм на 1000 мм длины.
Ошибки, которые чаще всего сокращают ресурс: мягкий вал, грубая шлифовка, несоосная расточка посадок, перекос при запрессовке линейного подшипника LM..UU и аналогичных серий.
Типовые исполнения линейных подшипников без корпуса
По конструкции применяют закрытые и открытые версии, стандартные и удлинённые, а также разные принципы трения: шариковые, роликовые и скольжения.
| Тип | Особенности | Сильные стороны | Ограничения | Где применяют |
|---|---|---|---|---|
| Шариковый | Рециркуляция шариков по дорожкам | Низкое трение, высокая скорость | Чувствителен к загрязнению и перекосу | ЧПУ, 3D-принтеры, лёгкая автоматизация |
| Роликовый | Линейный контакт ролика с дорожкой | Выше несущая способность и жёсткость | Требовательнее к точности сборки | Тяжёлые оси, силовые перемещения |
| Скольжения | Полимерный/металлополимерный слой | Устойчивость к пыли, тихая работа | Больше трение, ограничение по скорости | Пыльные зоны, упаковка, вспомогательные механизмы |
| Исполнение | Когда выбирать | Комментарий по монтажу |
|---|---|---|
| Закрытый линейный подшипник | Стандартный узел на сплошном валу | Проще защита от загрязнений |
| Открытый линейный подшипник | Узел с валом на опоре по длине | Нужна корректная геометрия опорной базы |
| Стандартной длины | Обычные нагрузки и компактность | Баланс габарита и ресурса |
| Удлинённый линейный подшипник | Повышенные моменты и лучшая направленность | Требует аккуратного базирования в корпусной детали |
Без корпуса и в корпусе: инженерное сравнение
Жёсткость и точность
Без корпуса: зависит от вашей детали и точности посадки. В корпусе: заводская база обычно стабильнее при серийной сборке.
Монтаж
Без корпуса: выше требования к соосности и геометрии. В корпусе: установка быстрее, риск ошибки ниже.
Габарит и масса
Без корпуса: компактнее и легче. В корпусе: больше габарит, но проще компоновка крепежа.
Сервис и стоимость владения
Без корпуса: выгоден при продуманной конструкции, но ремонт зависит от доступа к узлу. В корпусе: проще замена как готового блока.
| Критерий | Без корпуса | В корпусе |
|---|---|---|
| Требования к посадкам | Высокие | Средние |
| Чувствительность к перекосу | Высокая | Ниже |
| Компактность | Высокая | Средняя |
| Скорость монтажа | Ниже | Выше |
| Требования к квалификации монтажа | Выше | Ниже |
| Гибкость интеграции в собственную конструкцию | Высокая | Ограниченная |
Критерии выбора под задачу
Линейный подшипник без корпуса лучше подбирать по условиям работы узла, а не только по диаметру вала.
| Параметр | Что оценить | Практический ориентир |
|---|---|---|
| Нагрузка | Радиальная и моментная составляющие | При выраженном моменте чаще помогает удлинённая втулка или пара подшипников |
| Скорость | Линейная скорость и частота циклов | Низкая до 0,3 м/с, средняя 0,3...1,0 м/с, высокая выше 1,0 м/с (проверять лимиты серии) |
| Точность | Допуски вала, посадок, соосность | Чем выше класс точности механизма, тем жёстче требования к геометрии |
| Среда | Пыль, влага, абразив, температура | При загрязнении предпочтительнее усиленная защита или втулки скольжения |
| Ресурс | Требуемые часы и режим смен | Проверять L10 и пересчитывать в Lh через среднюю скорость по паспорту серии |
| Обслуживание | Доступ к смазке и контролю | Если доступа мало, нужен увеличенный межсервисный интервал и лучшая защита |
Порядок подбора за 5 шагов
- Определить нагрузки (радиальные и моментные) и цикл работы.
- Выбрать тип трения: качение или скольжение по условиям среды и скорости.
- Проверить требования к валу, посадкам и соосности узла.
- Сверить ресурс L10/Lh и допустимые скорости по каталогу серии.
- Уточнить регламент обслуживания и доступность замены в конструкции.
Базовые расчёты (минимум для подбора)
Для первичного подбора достаточно трёх связей: эквивалентная нагрузка, номинальный ресурс и перевод ресурса в часы по фактической скорости.
1) Эквивалентная нагрузка
Pэкв = X·Fr + Y·Fa
где Fr, радиальная нагрузка, Fa, осевая (если применимо), X и Y, коэффициенты каталога конкретного производителя для выбранного типа подшипника и схемы нагружения.
2) Номинальный ресурс L10
L10 = (C / Pэкв)p
где C, динамическая грузоподъёмность, p, показатель степени по каталогу серии (для шариковых и роликовых может различаться по методике производителя). L10 показывает ресурс до появления усталостного выкрашивания у 90% одинаковых узлов.
3) Перевод в часы через среднюю скорость
Lh = Lдист / (vср · 3600)
где Lдист, ресурс из каталога в метрах/километрах для заданной нагрузки, vср, средняя линейная скорость перемещения. Для циклического хода: vср = 2·S·f, где S, ход за полупериод, f, частота циклов.
Примечание: пересчёт через угловую скорость и диаметр вала применим не для всех серий линейных втулок и без каталожной методики может давать ошибку.
Эксплуатация и обслуживание
Даже правильно выбранные линейные подшипники без корпуса теряют ресурс при нерегулярной смазке и загрязнении. Базовый регламент обычно включает первичную смазку, периодический доворот смазки, контроль люфта линейной втулки, шума и температуры узла.
- Проверять состояние уплотнений и чистоту вала перед каждым плановым запуском после простоя.
- Соблюдать совместимость смазки с материалом сепаратора и уплотнений.
- Не смешивать смазки с разными загустителями без подтверждённой совместимости.
- Фиксировать в журнале тренд температуры и рост виброшума, а не только разовые значения.
При работе в пыльной среде интервал обслуживания сокращают. Если в зоне есть абразив, одной смазки недостаточно, нужна дополнительная защита вала и уплотнений на уровне узла направляющей.
Типовые отказы и профилактика
| Симптом | Вероятная причина | Что сделать |
|---|---|---|
| Рост шума и рывки хода | Загрязнение дорожек, деградация смазки | Очистка, регламентная смазка, проверка уплотнений |
| Локальный нагрев | Перекос, чрезмерный преднатяг, несоосность | Проверить базирование, геометрию посадок и соосность валов |
| Быстрый износ вала | Недостаточная твёрдость/шероховатость вала | Применить вал требуемой твёрдости и качества шлифовки |
| Увеличение люфта | Усталостный износ дорожек и тел качения | Замена подшипника, пересмотр нагрузки и режима смазки |
| Коррозионные следы | Влага, агрессивная среда, простой без консервации | Антикоррозионная защита, корректный выбор смазки и материалов |
Границы применимости
Бескорпусная втулка обычно не лучший выбор для высоких изгибающих моментов, ударных нагрузок и сильно загрязнённой среды без эффективной защиты. В таких условиях чаще переходят на корпусные узлы или рельсовые направляющие с более жёсткой базой и предсказуемой нагрузочной схемой.
Где применяются
Линейные подшипники без корпуса используют в оборудовании, где нужна повторяемая линейная кинематика при умеренном бюджете и компактной компоновке:
- ЧПУ-станки: вспомогательные оси, подача, лёгкие координатные модули.
- 3D-принтеры: оси перемещения экструдера и стола, где важна масса подвижной части.
- Промышленная автоматизация: манипуляторы, толкатели, сортировочные узлы.
- Упаковочные линии: циклические перемещения, где критичны ресурс и обслуживание по регламенту.
Итоговый выбор между бескорпусным и корпусным решением делают по совокупности факторов: точность базы, доступ к обслуживанию, требуемый ресурс и стоимость владения всего узла направляющей, а не отдельной детали.
