Линейные подшипники качения служат для точного прямолинейного перемещения деталей. В отличие от радиальных подшипников, они работают вдоль одной оси и преобразуют трение скольжения в трение качения. Такая конструкция снижает сопротивление и нагрев, обеспечивая высокую точность позиционирования в станках с ЧПУ, системах автоматизации и робототехнике.
- Основная функция: плавное линейное перемещение с низким коэффициентом трения (0.001–0.003).
- Ключевой принцип: непрерывная рециркуляция тел качения внутри корпуса.
- Стандарты: проектирование и расчет регламентируются ISO 14728-1 и ГОСТ 24810-81.
Общие сведения и принцип работы
Принцип работы линейного подшипника основан на циркуляции элементов качения (шариков или роликов) по замкнутой траектории. При перемещении каретки или втулки вдоль направляющего вала тела качения проходят через нагруженную зону, воспринимая вес и рабочие усилия, а затем возвращаются в исходную точку через специальный ненагруженный возвратный канал.
Такая кинематика исключает прямое трение корпуса о вал. Поверхностью качения служит сам полированный вал, который должен обладать высокой твердостью для предотвращения пластических деформаций.
Устройство и применяемые материалы
Конструкция линейного подшипника состоит из четырех основных элементов: корпуса, тел качения, сепаратора и системы уплотнений.
Изготавливается из высокоуглеродистой подшипниковой стали. Проходит термическую обработку для достижения твердости рабочих поверхностей 58–62 HRC при сохранении вязкой сердцевины, устойчивой к ударным нагрузкам.
Прецизионные шарики или цилиндрические ролики из стали ШХ15 (или аналогов). Обладают высокой износостойкостью и строгими допусками по сферичности.
Удерживает тела качения на заданном расстоянии, предотвращая их взаимное трение. Изготавливается из полиамида (для стандартных условий) или стали/латуни (для высоких температур).
Защищают внутреннюю полость от абразива и удерживают смазку. Выполняются из нитрильного каучука (NBR) или фторкаучука (FKM).

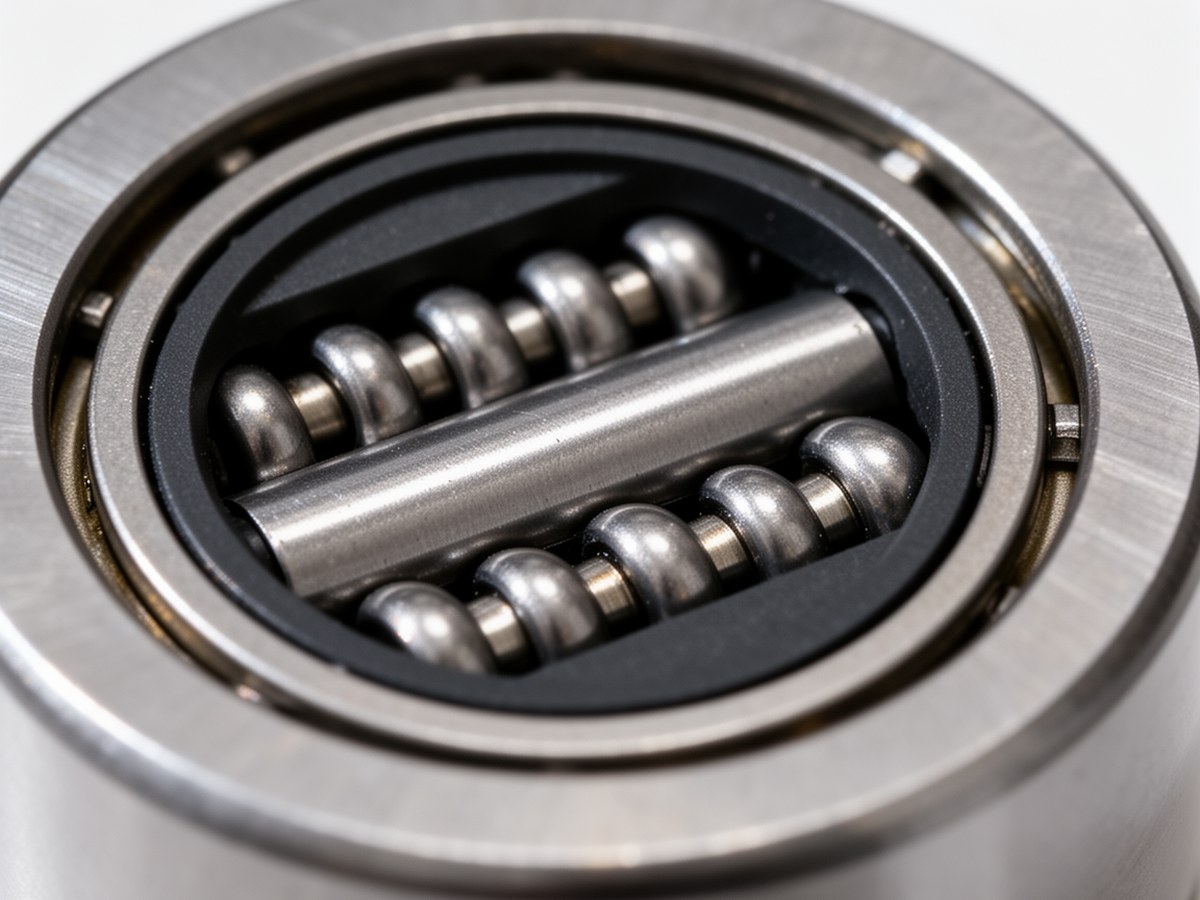

Внутреннее устройство
Конструкция сепаратора обеспечивает непрерывную рециркуляцию шариков.
Классификация и конструктивные исполнения
Линейные подшипники различают по форме тел качения, типу корпуса и классу точности.
| Характеристика | Шариковые линейные подшипники | Роликовые линейные подшипники |
|---|---|---|
| Грузоподъемность | Средняя | Высокая (в 2-3 раза выше шариковых) |
| Жесткость | Умеренная | Очень высокая |
| Скорость перемещения | До 5 м/с | До 3 м/с |
| Чувствительность к перекосам | Низкая (допускают микроперекосы) | Высокая (требуют точной соосности) |
По конструкции корпусов выделяют цельные (закрытые), разрезные (с возможностью регулировки зазора) и открытые (с вырезом под опору вала) модели.
| Класс точности (ISO) | Допуск радиального биения, мкм | Типичное применение |
|---|---|---|
| P0 (Нормальный) | до 50 | Транспортные конвейеры, упаковка |
| P4 (Прецизионный) | до 10 | Станки с ЧПУ, лазерная резка |
| P5 (Сверхточный) | до 5 | Измерительные машины, оптика |
Преднатяг и жесткость
Предварительный натяг (преднатяг) создает начальное внутреннее напряжение в подшипниковом узле за счет использования тел качения чуть большего диаметра, чем номинальный зазор. Он устраняет люфт, повышает жесткость системы и улучшает точность позиционирования.
Увеличение класса преднатяга повышает жесткость, но одновременно увеличивает сопротивление движению и снижает номинальный ресурс подшипника из-за постоянной внутренней нагрузки.
Различают легкий (до 2% от динамической грузоподъемности), средний (до 5%) и тяжелый преднатяг (до 8%). Выбор зависит от наличия вибраций и требований к точности.
Расчет характеристик и долговечности
Расчет ресурса линейного подшипника выполняется по стандарту ISO 14728-1. Номинальная долговечность (L10) показывает дистанцию, которую 90% подшипников из партии пройдут без появления признаков усталостного выкрашивания.
Где:
L10: номинальная долговечность в километрах (км);
C: динамическая грузоподъемность (Н);
P: эквивалентная динамическая нагрузка (Н).
Для роликовых подшипников показатель степени в формуле меняется с 3 на 10/3. Эквивалентная нагрузка P рассчитывается с учетом направления действующих сил, вибраций и температурных коэффициентов.
Здесь fs обозначает коэффициент статической надежности, C0 соответствует статической грузоподъемности, а P0 определяет максимальную статическую нагрузку. Для станкостроения fs обычно выбирают в диапазоне 2.0–4.0.
Смазка и эксплуатация
Подбор смазочного материала напрямую влияет на ресурс узла. Смазка образует несущую пленку, предотвращает контакт металлических поверхностей, отводит тепло и защищает детали от коррозии.
Применяются при скоростях до 2 м/с и нормальных температурах. Обеспечивают лучшую герметизацию узла и требуют более редкого обслуживания (закладка на основе литиевого мыла).
Используются при высоких скоростях (свыше 2 м/с) или в централизованных системах смазки станков. Эффективно отводят тепло, но требуют надежных торцевых уплотнений.
Тип уплотнений выбирается исходя из среды: стандартные манжеты подходят для чистых цехов, а двойные скребки с лабиринтными уплотнениями обязательны при наличии металлической стружки или древесной пыли.
