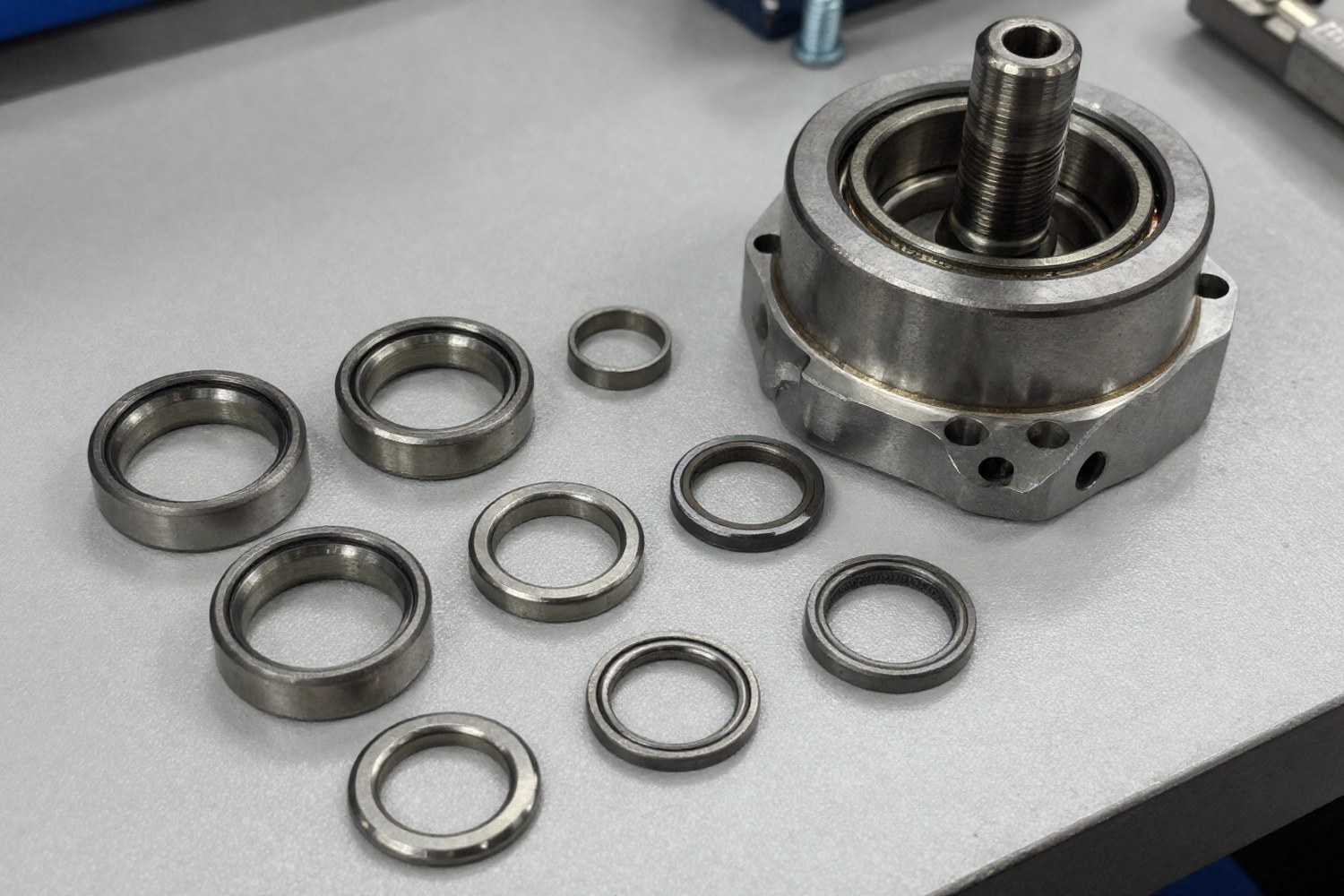

Заводской зазор подшипника (C3, CN) не является окончательным. При монтаже посадка с натягом сжимает кольцо, вал при нагреве расширяется сильнее корпуса. В сумме «съедается» часть зазора, и к работе узел идёт уже с другим зазором, а то и с натягом. Рассчитаем, как это происходит, и покажем, что делать.
Коротко главное
- Рабочий зазор = заводской минус потери от натяга посадки и разницы температур вал/корпус.
- Посадка k6 забирает 10–25 мкм зазора, m6, ещё больше. C3 может превратиться в CN или даже в натяг.
- Индикаторная головка (шаг 1 мкм), самый надёжный метод. Без жёсткой фиксации корпуса измерять бессмысленно.
- Класс точности P5 не увеличивает зазор, только сужает разброс от партии к партии.
- Радиальный подшипник не регулируется подтяжкой гайки, только конический роликовый допускает осевую подстройку.
1. Терминология: зазор подшипника vs люфт узла
В технической документации понятия часто путают. Вот в чём разница.
Внутренний зазор (Internal Clearance)
Геометрический зазор между элементами качения и дорожками колец до монтажа. Измеряется в лабораторных условиях. Обозначается кодами CN, C3, C4.
Люфт узла (Assembly Play)
Свободный ход колец подшипника в собранном узле. Зависит от посадок вала и корпуса, разницы температур и упругих деформаций под нагрузкой.
При прессовке внутреннего кольца на вал кольцо расширяется, и зазор уменьшается. Посадка внешнего кольца в корпус с натягом сжимает внешнее кольцо, зазор падает дальше. Рабочий зазор всегда меньше заводского.
2. Нормативная база и классы зазоров
В России и странах СНГ основные требования к подшипникам качения регламентируются ГОСТ 520-2011 (аналог ISO 5753) и ГОСТ 24810-2013 (методы измерения). Стандарты описывают группы радиальных зазоров.
| Группа зазора | Обозначение | Характеристика | Типичное применение |
|---|---|---|---|
| Уменьшенный | C1 | Минимальный зазор, требуется высокая точность центрирования | Прецизионные станки, шпиндели |
| Нормальный | CN (C0) | Базовый зазор, соответствует стандартным условиям | Общее машиностроение, редукторы |
| Увеличенный | C3 | На 40-65% больше нормы (для малых диаметров) | Высокоскоростные узлы, большие температурные перепады |
| Значительно увеличенный | C4 | На 65-90% больше нормы | Металлургия, печи, узлы с сильным нагревом вала |
| Специальный | C5 | Максимальный зазор | Узлы с большими погрешностями соосности |
Группу зазора выбирают исходя из того, какой зазор нужен в рабочей температуре. Если вал будет сильно нагреваться и расширяться быстрее корпуса, изначально берут увеличенный зазор (C3 или C4), чтобы в работе он не ушёл в минус.
3. Влияние посадок на итоговый зазор
Критический этап расчёта. При прессовке внутреннего кольца на вал происходит упругая деформация, и зазор уменьшается. Величина потери зависит от класса посадки вала.
| Тип посадки (вал) | Пример обозначения | Эффект на зазор подшипника | Назначение |
|---|---|---|---|
| Посадка с небольшим натягом | k6, m6 | Умеренное уменьшение зазора (10–25 мкм для d=50–80 мм) | Средние нагрузки, вращающееся внутреннее кольцо |
| Посадка с умеренным натягом | n6, p6 | Значительное уменьшение зазора (до 50% от начального) | Тяжёлые ударные нагрузки, вращающееся кольцо |
| Посадка с переходом | j6, js6 | Минимальное изменение | Статически нагруженное кольцо или лёгкая нагрузка |
Внешнее кольцо в корпусе обычно сажают с зазором или переходную посадку (H7, J7), потому что внешнее кольцо часто остаётся неподвижным. Но если корпус раздельный или сделан из мягкого материала вроде алюминиевого сплава, жёсткость корпуса падает, и чтобы кольцо не проворачивалось, нужен более тесный посад.
4. Методы измерения люфта
Контроль зазоров ведут на приёмке подшипников и после сборки узла. Основные методы описаны в ГОСТ 24810.
4.1. Измерение радиального люфта
Применяют для радиальных подшипников (шариковых, роликовых). Внешнее кольцо фиксируют, внутреннее перемещают в радиальном направлении.
Как измерять:
- Установить подшипник в приспособление или на ровную поверхность.
- Закрепить внешнее кольцо (или прижать к базе).
- Поставить индикаторную часовую головку (цена деления 0,001–0,002 мм) на тор или боковую поверхность внутреннего кольца.
- Приложить радиальную силу в нескольких направлениях (обычно 3–4 точки по окружности) и зафиксировать максимальное отклонение стрелки.
- Разница между максимумом и минимумом это и есть радиальный зазор.
Перед замером подшипник прокручивают несколько раз, чтобы ролики или шарики встали в правильное положение относительно нагрузки индикатора.
4.2. Измерение осевого люфта (Push-Pull Test)
Используют для упорных и радиально-упорных подшипников, а также для оценки осевого биения в сборе.
Как измерять:
- Закрепить одно кольцо (например, внешнее).
- Установить индикатор на ось или торец второго кольца.
- Прикладывать осевую силу попеременно в двух направлениях (вперёд-назад).
- Зафиксировать суммарный ход кольца. Для упорных подшипников этот показатель напрямую зависит от предварительного натяга или зазора в конструкции.
При измерении осевого люфта упорно-радиальных подшипников стоит помнить: радиальная нагрузка может влиять на осевой зазор. Замеры ведут по рекомендации производителя узла.
4.3. Щуповой метод
Грубая проверка для поля или приёмки. Между кольцами просовывают щупы. Метод менее точен (погрешность до 0,05 мм) и подходит только для подшипников с большим зазором (C3, C4, C5). Щуповой метод часто даёт ложные результаты из-за упругих деформаций колец под давлением щупа, поэтому для прецизионных узлов он не годится.
5. Допустимые значения и критерии приемки
Единой цифры «допустимого люфта» на все случаи не существует. Значения зависят от диаметра вала и класса точности. Ниже, ориентировочные данные для подшипников нормального класса точности (P0) с заводским зазором CN. Для классов P6 и P5 допуски на зазор уже, разброс от партии к партии меньше.
| Внутренний диаметр (d), мм | Мин. радиальный зазор, мкм | Макс. радиальный зазор, мкм | Рекомендуемый остаточный зазор в узле, мкм |
|---|---|---|---|
| 10 – 30 | 5 | 15 | 5 – 15 |
| 30 – 50 | 6 | 18 | 5 – 20 |
| 50 – 80 | 7 | 20 | 5 – 25 |
| 80 – 120 | 8 | 25 | 5 – 30 |
Если после сборки измеренный люфт превышает верхний предел, причина может быть в износе посадочных мест вала или корпуса, неправильном выборе группы зазора (слишком большая для данных условий) или нарушении соосности опор.
6. Регулировка и контроль после монтажа
В некоторых конструкциях (ступичные узлы, шпиндели станков) люфт регулируют механически.
- Подбор регулировочных шайб: Классический метод для конических подшипников. Удаление или добавление шайб между гайкой и корпусом меняет осевое положение колец, что напрямую влияет на радиальный зазор.
- Натяг гайкой: Вращением корончатой гайки добиваются нужного усилия прижима. После регулировки люфт проверяют моментом вращения или индикатором. Момент должен быть стабильным, без рывков.
- Предварительный натяг (Preload): Для упорных подшипников и пар конических подшипников часто применяют отрицательный зазор (натяг). В этом случае люфта нет, а контролируют момент вращения или осевое перемещение под нагрузкой. Это даёт жёсткость узла и устраняет осевое биение.
- Конические втулки: Позволяют точно настроить зазор при замене подшипника без износа посадочного места вала.
После регулировки через 15–30 минут работы на холостом ходу проверяют температуру подшипника. Резкий рост температуры говорит о том, что зазор взят слишком малый, из-за нагрева он ушёл в отрицательную зону.
7. Расчет изменения зазора при нагреве
Чтобы спрогнозировать рабочий зазор, используют формулу теплового расширения. Если вал нагревается сильнее корпуса, его диаметр растёт быстрее и «съедает» зазор.
Изменение диаметра вала рассчитывается так:
\Delta d = d \cdot \alpha \cdot (T_{val} - T_{korpus})
Где:
- \Delta d, изменение диаметра вала (мкм),
- d, номинальный диаметр вала (мм),
- \alpha, коэффициент линейного расширения материала (для стали ≈ 11·10⁻⁶ 1/°C),
- T, температуры.
Итоговый рабочий зазор:
Z_{раб} = Z_{завод} - \Delta Z_{посадка} - \Delta Z_{темп}
Если результат близок к нулю или отрицателен, переходят на подшипник с увеличенным зазором (C3/C4) или меняют материалы корпуса.
8. Частые ошибки монтажа
Ошибки монтажа меняют расчётный зазор и приводят к раннему выходу подшипника из строя.
- Удары по кольцам: Запрессовка молотком через внутреннее кольцо (если нагрузка радиальная) или внешнее (если осевая) разрушает структуру стали и искажает геометрию зазора. Пользуйте специальные съемники или нагрев.
- Перегрев при нагреве: Нагрев подшипника в масле выше 120°C меняет структуру стали и оставляет остаточные деформации, зазор необратимо сдвигается.
- Загрязнение: Стружка или грязь, попавшие между кольцами, имитируют люфт или, наоборот, блокируют его.
Частые вопросы
Почему новый подшипник имеет люфт?
Небольшой люфт в новом подшипнике с заводским зазором (CN) — это норма. Технологический зазор нужен, чтобы избежать заклинивания при сборке и нагреве. Если люфта нет и подшипник затянут «намертво», значит посадка слишком тесная или выбран излишне маленький заводской зазор (C1).
Как выбрать зазор для высокоскоростного узла?
На высоких скоростях центробежные силы разгоняют ролики и шарики, элементы расширяются, контакт меняется. Вал от трения и центробежных сил нагревается сильнее корпуса. Берите подшипники с увеличенным зазором (C3 или C4) и контролируйте температуру.
Можно ли уменьшить люфт подшипника подтяжкой?
В подшипниках с постоянным зазором (стандартные радиальные шарикоподшипники) подтяжка гайки не меняет зазор конструктивно, а создаёт предварительное натяжение. Так делают только в специальных узлах (например, пара конических подшипников), где регулировка осевого положения колец, штатная процедура. Обычный радиальный подшипник от избыточной подтяжки разрушается.
