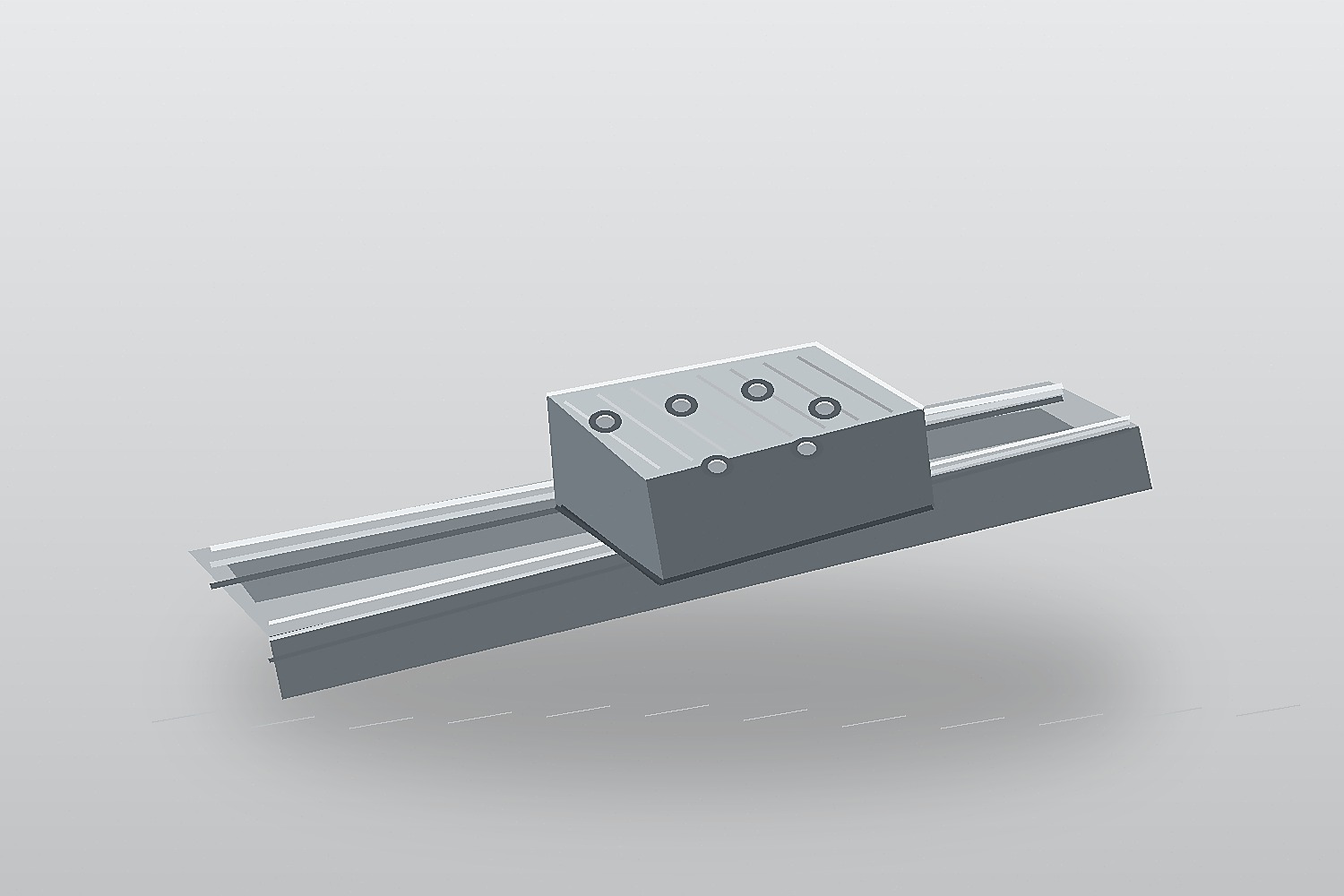

Линейные направляющие работают в условиях прецизионного контакта. Любое изменение геометрии дорожки качения из-за коррозии или абразивного износа приводит к потере точности позиционирования и увеличению люфта. В агрессивных средах (морской воздух, пищевые кислоты, щелочные моющие растворы) стандартные решения на базе стали ШХ15 выходят из строя за считанные часы. Инженерное решение требует понимания физики процессов на границе раздела «материал–среда–смазка».
Классификация коррозионных сред и типов разрушения
Прежде чем выбирать материал, нужно определить тип угрозы. Коррозия редко действует изолированно; чаще всего это комбинация факторов. Для линейных направляющих критичны следующие механизмы:
- Питтинговая коррозия: Локальное разрушение пассивного слоя, особенно в средах с хлоридами. В условиях контактного напряжения (касание шарик–рельс) питтинг становится очагом усталостного выкрашивания, что многократно ускоряет износ. Стандарт оценки: ISO 3651-2.
- Щелевая коррозия: Возникает в зазорах между кареткой и рельсом, а также под уплотнениями. Отсутствие доступа кислорода в узкой щели нарушает баланс пассивной пленки, вызывая локальную активацию металла.
- Гальваническая коррозия: Возникает при контакте разнородных материалов, например стального болта крепления и алюминиевой каретки, в присутствии электролита. Ток разрушает менее благородный металл.
- Коррозионное растрескивание под напряжением (КРН): Сочетание агрессивной среды и остаточных или рабочих напряжений. Характерно для высокопрочных сталей в хлоридсодержащих средах.
В промышленных условиях часто присутствует комбинация факторов. Например, в пищевой промышленности используется агрессивное щелочное моющее средство при высокой температуре и наличии абразивных частиц. Выбор материала должен учитывать совокупное воздействие.
Базовые материалы рельсов и кареток
Основой линейных направляющих является сталь. Выбор базового материала определяет предел прочности, твердость и базовый уровень коррозионной стойкости.
Высокоуглеродистые хромистые стали (AISI 52100 / ШХ15)
Стандарт индустрии для прецизионных узлов. Содержание углерода около 1% и хрома 1,5% позволяет достигать твердости 58–64 HRC после закалки. Материал обеспечивает отличную усталостную прочность и износостойкость. Низкое содержание хрома, ниже порога пассивации в 10,5%, значит, сталь не имеет собственной защиты от коррозии. Без покрытия она корродирует в условиях высокой влажности за 12–24 часа по тесту соляного тумана.
Мартенситные нержавеющие стали (AISI 440C)
Сталь 440C содержит 16–18% хрома и до 1% углерода. Термообработка позволяет достичь твердости 56–60 HRC, что близко к показателям 52100. Повышенное содержание хрома формирует пассивный слой и дает умеренную коррозионную стойкость. 440C часто применяют как компромиссное решение для сред с умеренной влажностью или периодическим контактом с водой. В агрессивных хлоридсодержащих средах она подвержена питтингу.
Аустенитные нержавеющие стали (AISI 316 / 316L)
Сталь 316L (содержание молибдена 2–3%) является отраслевым стандартом для пищевой, фармацевтической и морской промышленности. Молибден существенно повышает стойкость к питтинговой коррозии. Однако аустенитная структура не позволяет проводить закалку. Максимальная достижимая твердость составляет около 30–35 HRC при наклёпе или использовании специфических марок. Это ограничивает несущую способность направляющих. При высоких нагрузках дорожки качения быстро деформируются.
Титановые сплавы
Титан обладает превосходной коррозионной стойкостью и высоким отношением прочности к весу. Низкий модуль упругости и склонность к схватыванию с другими металлами (задирам) делают его редким выбором для дорожек качения. Чаще титан используется для изготовления корпусов кареток или крепежа, а не самих направляющих элементов.
| Материал | Тип структуры | Твердость (HRC) | Коррозионная стойкость | Основное ограничение |
|---|---|---|---|---|
| AISI 52100 (ШХ15) | Мартенсит | 58–64 | Низкая | Требует обязательного покрытия |
| AISI 440C | Мартенсит | 56–60 | Средняя | Уязвимость к хлоридам |
| AISI 316L | Аустенит | 28–35 | Высокая | Низкая износостойкость |
Системы защитных покрытий
Для сохранения высокой твердости базы 52100 и добавления коррозионной стойкости применяются поверхностные покрытия. Их можно разделить на гальванические, PVD (Physical Vapor Deposition) и химические.
Гальванические покрытия
- Никель-фосфор (NiP): Наносится электролитическим путем. Содержание фосфора, обычно 6–12%, определяет свойства. NiP обеспечивает равномерность покрытия и барьерную защиту. При толщине более 25–30 мкм возникает риск растрескивания из-за внутренних напряжений. Максимальная рабочая температура ограничена 350–400°C: выше начинается окисление. Для максимальной стойкости NiP часто требует пассивации (чернение или хроматирование), иначе покрытие темнеет.
- Твердое хромирование: Обеспечивает высокую твердость 800–1100 HV и низкий коэффициент трения. Хорошая стойкость к истиранию. Процесс хромирования вызывает водородное охрупчивание высокопрочных сталей, требуя обязательного отжига после нанесения. Хром может быть токсичен на этапе производства.
- Цинкование: Используется как катодное (жертвенное) покрытие. Защищает сталь за счет окисления самого цинка. Не подходит для прецизионных направляющих из-за низкой твердости и изменения размеров детали. Стандарт нанесения: ISO 1461.
PVD покрытия (CrN, TiN, DLC)
Физическое осаждение из паровой фазы позволяет наносить тонкие, сверхтвердые слои при температурах 300–500°C, что минимизирует деформацию детали и изменение структуры базы. Это ключевое преимущество перед CVD (химическое осаждение), которое требует температур выше 900°C и разрушает закалку. PVD-покрытия не требуют последующей шлифовки, так как наносятся равномерно и тонко, сохраняя исходные допуски детали.
- Хром-нитрид (CrN): Серебристо-серое покрытие. Обладает высокой химической инертностью, устойчив к щелочам и многим кислотам. Не склонно к растрескиванию при малых толщинах 2–5 мкм. Подходит для пищевой и химической промышленности.
- Алмазоподобный углерод (DLC): Имеет самый низкий коэффициент трения и высокую твердость. Отличная химическая инертность. Однако DLC чувствителен к окислению при температурах выше 350–400°C. В вакууме или инертной среде адгезия может падать без смазки. Требует строгого контроля смазочных материалов.
- Нитрид титана (TiN): Золотистое покрытие. Высокая твердость, но меньшая коррозионная стойкость по сравнению с CrN. Чаще используется для повышения износостойкости в условиях умеренной агрессивности.
Барьерная защита
Покрытие NiP, CrN, TiN работает как физический экран, изолируя базу от среды. Если покрытие повреждено царапиной или сколом, коррозия начинается сразу на оголённой стали. Требуется высокая плотность и отсутствие пор.
Катодная защита
Покрытие цинк электрохимически активнее стали. Оно окисляется первым, защищая базу даже при наличии дефектов. Однако сам слой быстро расходуется и не подходит для прецизионных узлов с жесткими допусками.
Технические ограничения покрытий
Нанесение покрытий вносит изменения в геометрию и температурные режимы узла.
Влияние на точность и допуски
Толщина покрытия варьируется от 2 мкм при PVD до 50+ мкм при гальванике. Для прецизионных направляющих это критично. Толстые слои NiP более 25 мкм часто требуют последующей шлифовки или хонингования для восстановления геометрии дорожки качения, что увеличивает стоимость. PVD-покрытия наносятся равномерно, но их малая толщина 2–5 мкм может быть недостаточной для очень агрессивных сред, например погружение в кислоту, где требуется барьер 10–20 мкм.
Температурные пределы
Каждое покрытие имеет предел, после которого оно теряет свойства:
- PTFE-инкорпорированные покрытия: Разложение полимера начинается при 260°C. Выше этой температуры покрытие деградирует, выделяя токсичные газы и теряя смазывающие свойства.
- NiP: Окисление никеля и фосфора происходит выше 350–400°C. Покрытие становится хрупким и может отслоиться.
- DLC: Окисление углерода начинается при 350–400°C в присутствии кислорода. В вакууме или инертной среде стойкость выше.
- CrN и TiN: Стабильны до 700–800°C, что делает их подходящими для высокотемпературных применений.
Совместимость со смазочными материалами
Часто игнорируемый аспект. Поверхностная энергия и химическая природа покрытия диктуют выбор смазки. Неправильный выбор приводит к вымыванию присадок или набуханию полимеров.
| Покрытие | Рекомендуемая смазка | Несовместимые / Риск | Примечание |
|---|---|---|---|
| Сталь 52100 / 440C | Минеральные масла, литиевые соли | , | Стандартные промышленные решения. |
| NiP (Никель) | Минеральные и синтетические масла | Кислотные присадки (высокий pH) | Хорошая универсальность. Требует пассивации для максимальной стойкости. |
| CrN | Минеральные и синтетические масла | , | Химически инертно, совместимо с большинством смазок. |
| DLC | Синтетические масла (PAO, ESTER), ПТФЭ-смазки | Минеральные масла с активными EP-присадками | Некоторые присадки могут набухать или вступать в реакцию, увеличивая трение. |
| PTFE (Тефлон) | Специальные полимерные смазки | Растворители, концентрированные щелочи | Требует осторожности при химической очистке. |
Почему DLC требует синтетики? DLC-покрытия имеют низкую поверхностную энергию. Традиционные минеральные масла могут не обеспечивать адгезии к поверхности, а активные противоизносные присадки, содержащие серу, фосфор, хлор, химически взаимодействуют с углеродной сеткой или остаточными связующими агентами в DLC, образуя липкие отложения, которые увеличивают сопротивление движению.
Матрица выбора материала и покрытия
Сводная таблица для принятия технического решения. Выбор всегда является компромиссом между стоимостью, нагрузкой и агрессивностью среды.
| Тип среды | Рекомендуемая база | Рекомендуемое покрытие | Технические нюансы |
|---|---|---|---|
| Морская / Солевая (хлориды) | AISI 316L (низкая нагрузка) AISI 52100 (высокая нагрузка) | CrN (2-5 мкм) или NiP (≥25 мкм) + пассивация | Избегать цинкования. CrN предпочтителен для прецизионных узлов. |
| Пищевая / Фармацевтическая | AISI 316L | DLC или CrN | Соответствие FDA/USDA. DLC обеспечивает легкость очистки и низкое трение. |
| Кислотная (органическая/неорганическая) | AISI 316L | CrN, PTFE-инкорпорированное | Титан не стоек к HF и горячим серной и соляной кислотам. CrN устойчив к многим кислотам, но требует проверки совместимости. |
| Щелочная (мойка, целлюлоза) | AISI 316L, дуплексные стали | CrN, NiP | Высокие температуры щелочи ускоряют коррозию. NiP требует контроля пористости. |
| Абразивная + Коррозия | AISI 52100 | CrN, TiN, DLC | База должна быть твердой. Покрытие должно быть сверхтвердым. NiP может быть слишком мягким. |
Расчет ресурса защитного слоя
Для обоснования выбора покрытия в технической документации часто требуется расчет минимальной толщины слоя, достаточной для обеспечения заданного срока службы. Базовая формула учитывает скорость коррозии материала покрытия в конкретной среде.
Где:
- Tmin, минимальная толщина покрытия (мкм);
- Rcorr, скорость коррозии покрытия в данной среде (мкм/год). Значения берутся из справочников по коррозии материалов или экспериментальных данных, тесты соляного тумана;
- Lreq, требуемый срок службы оборудования (годы);
- Fsafety, коэффициент запаса прочности, обычно 1.5–2.0, учитывающий неравномерность износа, возможные механические повреждения покрытия и отклонения в составе среды.
Пример расчета:
Для направляющей с покрытием CrN в морской среде. Справочная скорость коррозии CrN в хлоридсодержащей среде составляет около 0.5 мкм/год. Требуемый срок службы, 10 лет. Коэффициент запаса, 1.5.
Tmin = 0.5 × 10 × 1.5 = 7.5 мкм.
Следовательно, необходимо заказывать покрытие толщиной не менее 7.5 мкм. Стандартные поставки CrN часто составляют 3–5 мкм, что в данном случае потребует уточнения у поставщика или выбора более толстого NiP-покрытия.
Гальваническая совместимость узлов
При проектировании узла важно учитывать не только материал рельса, но и материалы каретки, уплотнений и крепежа. Использование разнородных металлов в присутствии электролита, даже влаги из воздуха, создает гальваническую пару.
Например, если каретка выполнена из алюминия, а крепеж, из нержавеющей стали 316, в условиях высокой влажности алюминий будет служить анодом и быстро разрушаться. Для таких случаев необходимо использовать изоляционные прокладки, анодированный алюминий или крепеж из совместимых материалов, например титановые болты или алюминий с защитным покрытием.
Также важно проверять совместимость материалов уплотнений EPDM, NBR, FKM с агрессивной средой. Разрушение уплотнения приводит к попаданию абразивов и коррозионных агентов внутрь каретки, что нивелирует защиту даже самого стойкого покрытия.
- Для прецизионных узлов с высокой нагрузкой в коррозионной среде оптимальна связка: база 52100 + PVD-покрытие CrN или DLC.
- Аустенитная сталь 316L подходит только для сред с низкой механической нагрузкой.
- DLC-покрытия требуют синтетических смазок, чтобы избежать химических реакций присадок.
- Толщина покрытия должна рассчитываться индивидуально под скорость коррозии конкретной среды.
- Крепеж и каретка должны быть гальванически совместимы для предотвращения локальной коррозии.
