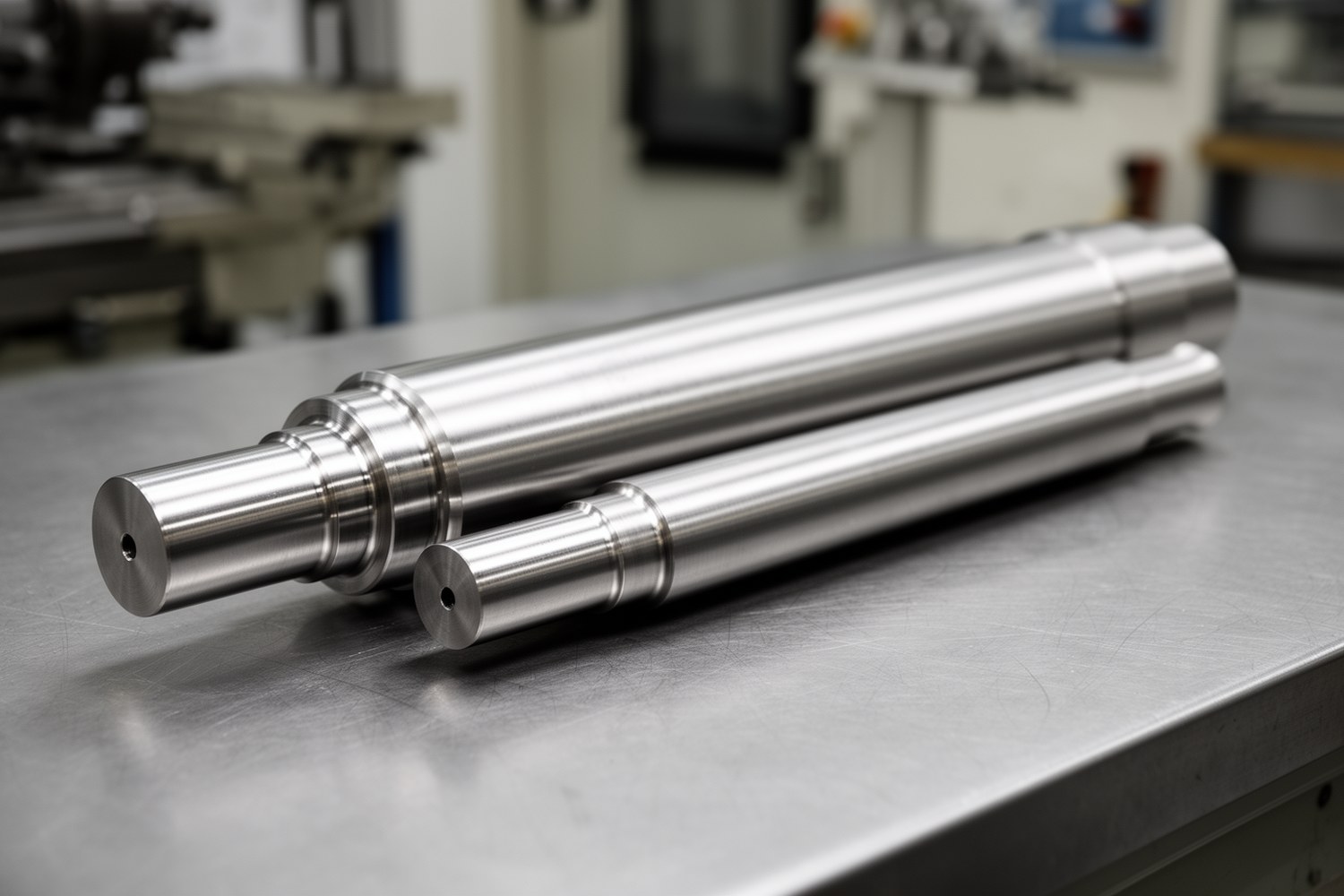

Короткий ответ на вопрос, из каких материалов делают прецизионные валы: чаще всего это углеродистые и легированные конструкционные стали, подшипниковые стали, а для агрессивной среды — закаливаемые нержавеющие марки. Но в прецизионном исполнении решает не только класс материала, а весь маршрут: чистота заготовки, термообработка, стабилизация размеров и контроль.
- Покрытие и материал основы оценивают раздельно: покрытие не компенсирует слабую сердцевину.
- Численные диапазоны в статье — ориентиры; фактические значения подтверждают по стандарту, сечению и режиму ТО.
Что считается прецизионным валом в материаловедческом контексте
Вал общего назначения допускает более широкий разброс по структуре и свойствам. Прецизионный вал проектируют под повышенные требования к геометрии, стабильности размеров и повторяемости свойств в партии.
Поэтому контролируют не только прочность, но и глубину упрочнения, остаточный аустенит, карбидную неоднородность, неметаллические включения и внутренние дефекты.
Краткий словарь терминов
- Прокаливаемость — способность стали получать требуемую глубину закаленного слоя в сечении.
- Остаточный аустенит — доля фазы, не превратившейся после закалки; влияет на размерную стабильность.
- Карбидная фаза — карбиды в структуре; критичны размер, форма и равномерность распределения.
- ВДП — вакуумно-дуговой переплав для повышения чистоты и однородности металла.
Требования к материалу прецизионного вала
- Прочность и твердость после заданной ТО.
- Прокаливаемость под требуемое сечение и целевой слой.
- Размерная стабильность после закалки, отпуска и шлифования.
- Чистота стали по включениям и газам.
- Обрабатываемость без повышенного риска прижогов и деформаций.
Как выбрать материал прецизионного вала по сценарию
| Условия | Рекомендуемая группа | Типовой маршрут | Комментарий |
|---|---|---|---|
| Средняя нагрузка, сухая среда, стандартная точность | Углеродистые/легированные конструкционные | Закалка + отпуск, при необходимости ТВЧ | Экономичный базовый вариант |
| Высокая контактная нагрузка, высокий ресурс | Подшипниковые (например, ШХ15) | Закалка + отпуск, стабилизация, иногда крио | Повышенные требования к чистоте и структуре |
| Влажная или коррозионная среда | Закаливаемые нержавеющие (20Х13/40Х13) | Закалка + отпуск + финиш | Компромисс между коррозионной стойкостью и HRC |
| Жесткие допуски по геометрии во времени | Легированные, иногда переплавленные | Многостадийная ТО + стабилизация + строгий НК | ВДП/переплав применять по технико-экономическому расчету |
Группы сталей и типовые области применения
| Группа | Примеры марок | Твердость после ТО (ориентир) | Типичная глубина упрочненного слоя (ориентир) | Где применяют |
|---|---|---|---|---|
| Углеродистые конструкционные | 45, 50, 55 | Обычно 45–58 HRC | ТВЧ часто ~0,8–2,5 мм | Средние нагрузки, умеренные требования к ресурсу |
| Легированные конструкционные | 40Х, 38Х2МЮА, 30ХГСА | Обычно 50–62 HRC | ТВЧ часто ~1,0–3,0 мм | Повышенные нагрузки и стабильность |
| Подшипниковые | ШХ15 | Обычно 58–64 HRC | Объемная закалка по сечению детали | Высокая контактная выносливость |
| Нержавеющие закаливаемые | 20Х13, 40Х13 | Обычно 45–56 HRC | Зависит от режима и сечения | Коррозионно-активные среды |
Диапазоны HRC и глубины слоя не являются универсальной нормой: они зависят от сечения, режима ТО, требуемой глубины слоя и критериев приемки.
Легирующие элементы и их влияние на свойства
| Элемент | Основной эффект | Что важно для прецизионного вала |
|---|---|---|
| Cr | Рост прокаливаемости и износостойкости | Стабильная глубина упрочнения и контактная стойкость |
| Ni | Рост вязкости | Снижение риска хрупкого разрушения |
| Mo | Рост прокаливаемости и отпускной стойкости | Лучшее сохранение свойств после отпуска |
Термообработка прецизионных валов: типовые маршруты по маркам
| Марка | Что делают | Зачем | Ориентир по результату |
|---|---|---|---|
| 45 | Закалка + отпуск; при необходимости ТВЧ рабочих зон | Баланс прочности и технологичности | Базовый вариант для умеренных условий |
| 40Х | Закалка + отпуск, часто ТВЧ | Повысить прокаливаемость и износостойкость | Стабильнее свойства в сечении, чем у 45 |
| ШХ15 | Закалка + низкий отпуск; при необходимости крио/стабилизация | Контактная выносливость и контроль остаточного аустенита | Высокая твердость и ресурс дорожек |
| 20Х13 / 40Х13 | Закалка + отпуск | Сочетать коррозионную стойкость с рабочей твердостью | Для влажной и слабоагрессивной среды |
Это типовые схемы, а не готовые режимы производства. Конкретные температуры, выдержки и среды задают в техпроцессе предприятия.
Прокаливаемость и базовые расчетные зависимости
Предварительная оценка идеального диаметра прокаливаемости:
Di = D0 × f(C) × f(Mn) × f(Si) × f(Cr) × f(Ni) × f(Mo)
Оценка Di носит предварительный характер и не заменяет испытания прокаливаемости, контрольные образцы и верификацию на реальной геометрии детали.
Микроструктура и дефекты материала
Избыток остаточного аустенита повышает риск изменения размеров во времени. Карбидная неоднородность снижает контактную выносливость. Неметаллические включения служат концентраторами напряжений и ухудшают усталостный ресурс.
ВДП и переплавы: границы целесообразности
ВДП (вакуумно-дуговой переплав) оправдан, когда критичны чистота, однородность и ресурс (высокие контактные нагрузки, жесткие допуски, ответственные узлы).
Для умеренных условий часто достаточно стандартной стали при корректной ТО и дисциплинированном контроле. Переплав без реальной потребности обычно избыточен по затратам.
Контроль качества прецизионных валов: от заготовки до финиша
| Метод НК | Что выявляет | Ограничения | Этап |
|---|---|---|---|
| УЗК | Внутренние несплошности | Ограниченная чувствительность к мелким поверхностным дефектам | Входной контроль заготовки |
| МПД | Поверхностные/подповерхностные трещины в ферромагнитных сталях | Не для немагнитных материалов | После ТО |
| Капиллярный | Открытые поверхностные дефекты | Не выявляет объемные дефекты | Финиш поверхности |
| Рентген | Внутренние дефекты сложной формы | Более высокая стоимость и длительность | Выборочно для ответственных партий |
Контроль материала и геометрии

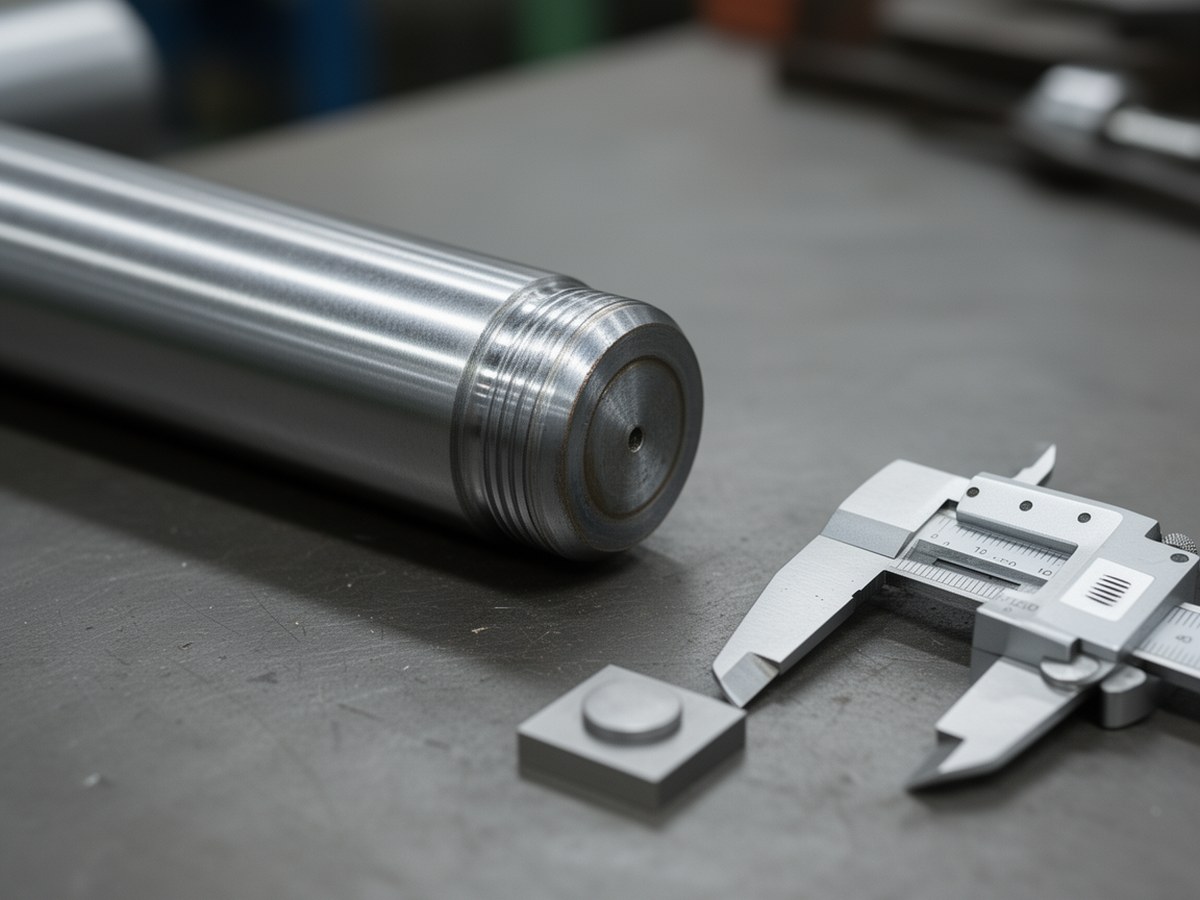

Изображение уместно перед таблицей методов НК.
Нормативные ориентиры (примеры)
- ГОСТ 4543 — легированные конструкционные стали (марки и требования к прокату).
- ГОСТ 1050 — качественные углеродистые конструкционные стали.
- ГОСТ 801 — подшипниковые стали.
- ГОСТ 5632 — коррозионно-стойкие стали и сплавы (в т.ч. нержавеющие марки).
- ГОСТ 21120 — методы определения глубины закаленного/упрочненного слоя.
- ГОСТ ISO 10893 (серия) — НК стальных труб (как методический ориентир по НК, где применимо).
Финальная приемка выполняется по действующим редакциям стандартов, ТУ заказчика и операционным картам конкретного производства.
