Трансферные шариковые опоры (опоры свободного перемещения) служат для позиционирования и транспортировки грузов в любой плоскости. От материалов шариковых опор зависит несущая способность узла, сила трения, скорость износа и сохранность перемещаемых объектов.
Роль материала в работе шариковой опоры
Во время работы узла в точках соприкосновения главного шара с грузом и малыми опорными шариками возникают высокие контактные напряжения. Выбранный сплав или полимер диктует поведение механизма под нагрузкой.
При проектировании учитывают следующие факторы взаимодействия:
- Разница в твердости. Главный шар и опорные шарики должны иметь сопоставимые показатели. Если один элемент значительно тверже, он работает как абразив и стачивает более мягкую деталь.
- Гальваническая совместимость. Во влажной среде разнородные металлы (например, нержавеющий шар и корпус из углеродистой стали) образуют гальваническую пару, ускоряя коррозию.
- Коэффициент трения и смазка. Для снижения сопротивления качению требуется минимальное адгезионное взаимодействие. Стальным деталям нужна смазка, полиацеталь (POM) работает всухую.

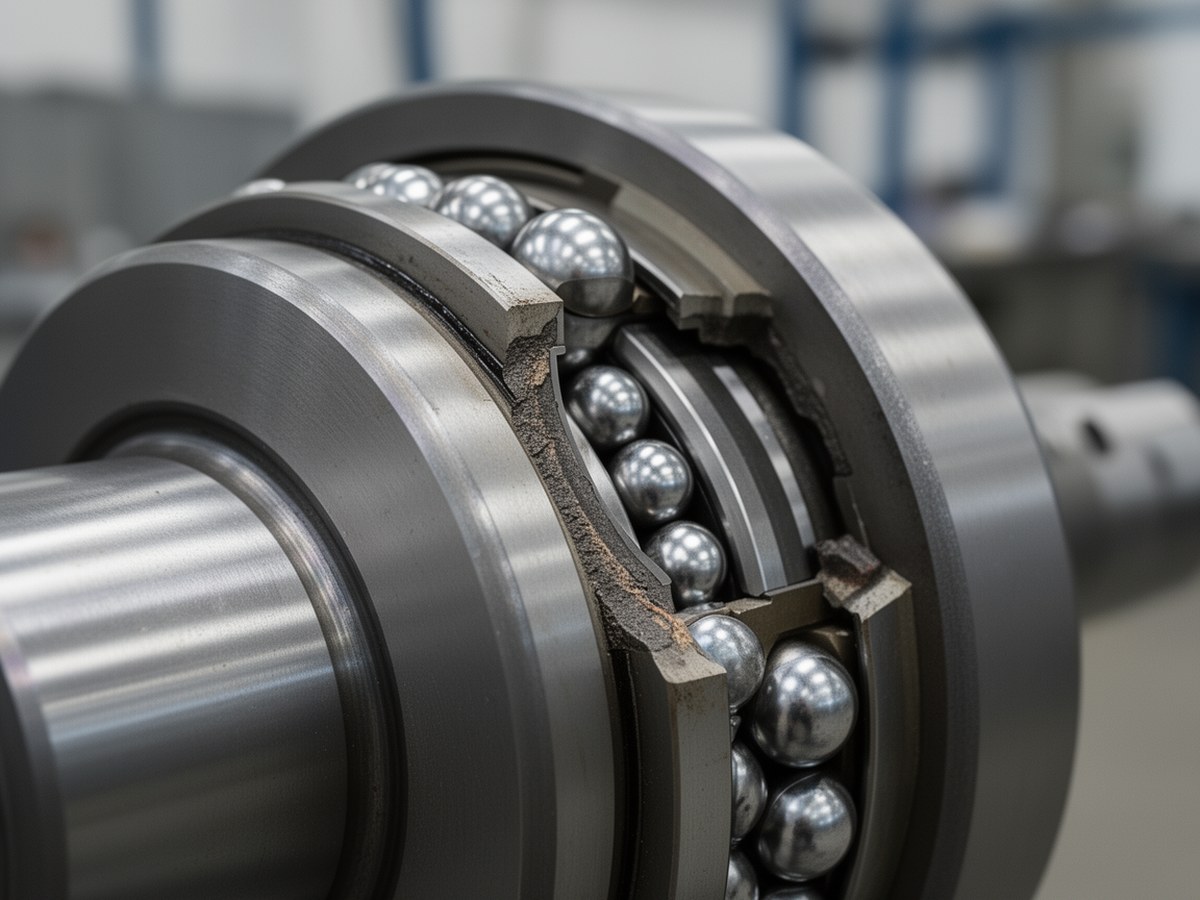

Кинематика шариковой опоры
Взаимодействие главного и опорных шариков определяет ресурс узла.
Металлические шарики: стали и сплавы
Металлы остаются основным вариантом для тяжелонагруженных конвейеров. Надежные шариковые опоры для тяжелых грузов традиционно комплектуют шарами из подшипниковой стали. Марку выбирают под условия среды, ориентируясь на химический состав и термообработку. Шариковые опоры из нержавеющей стали востребованы в пищевой промышленности и агрессивных средах.
| Марка стали (AISI) | Твердость (HRC) | Предел прочности (МПа) | Макс. рабочая температура | Коррозионная стойкость | Основное назначение |
|---|---|---|---|---|---|
| 52100 (ШХ15) | 60–65 | 2200 | +120 °C | Низкая | Стандартные промышленные системы, высокие статические и динамические нагрузки. Требует смазки. |
| 440C (95Х18) | 58–62 | 1900 | +150 °C | Высокая | Работа во влажной среде, пищевая промышленность (при наличии допуска). |
| 316 (08Х17Н13М2) | 25–35 | 550 | +300 °C | Превосходная | Агрессивные химические среды, морская вода. Несущая способность снижена. |
| M50 | 60–64 | 2400 | +315 °C | Средняя | Авиакосмическая отрасль, высокотемпературные печи. |
Использование аустенитной нержавеющей стали (AISI 316) снижает грузоподъемность опоры из-за низкой твердости сплава. Такие узлы ставят там, где химическая стойкость критичнее несущей способности.
Полимерные материалы: Нейлон и Полиацеталь (POM)
Полимерные главные шары нужны для деликатных поверхностей: стекла, полированного алюминия, окрашенных кузовных деталей, деревянных панелей. Пластик не оставляет царапин и снижает шум конвейера.
Полиацеталь (POM)
Индустриальный стандарт для пластиковых опор. Отличается низким коэффициентом трения, высокой размерной стабильностью и минимальным водопоглощением. Твердость по Шору D составляет 80-85. Работает в сухих условиях без смазки.
Нейлон 6 и 66 (Полиамид)
Демонстрирует высокую ударную вязкость и стойкость к истиранию. Нейлон 66 выдерживает кратковременный нагрев до +120 °C. Недостаток кроется в гигроскопичности: во влажной среде материал впитывает воду, меняет геометрию и может заклинить опору.
Стеклонаполненные полимеры (Нейлон + 30% GF) обладают повышенной прочностью на сжатие (до 150 МПа). Выступающие на микроуровне волокна стекла иногда действуют как абразив и повреждают груз.
Для снижения массы узла вместо полимеров применяют пустотелые стальные шары, но их несущая способность ограничена толщиной стенки.
Керамика и твердые сплавы
Техническая керамика подходит для экстремальных условий, где металлы и полимеры быстро разрушаются. Керамические детали отличаются малым удельным весом, немагнитностью и диэлектрическими свойствами.
| Материал | Плотность (г/см³) | Твердость (HV) | Макс. температура | Особенности применения |
|---|---|---|---|---|
| Нитрид кремния (Si3N4) | 3.20 | 1600 | +800 °C | Высокая стойкость к термоударам, малый вес. Идеально для вакуума и чистых помещений. |
| Оксид алюминия (Al2O3) | 3.95 | 1800 | +1000 °C | Отличная химическая инертность, диэлектрик. Экономичная альтернатива нитриду кремния. |
| Карбид вольфрама (WC) | 14.95 | 2200 | +500 °C | Экстремальная износостойкость при абразивном воздействии. Очень большой вес. |
Керамика обладает высокой хрупкостью и не переносит ударных нагрузок при сбросе груза на ленту. Для таких задач лучше использовать кованую сталь AISI 52100 с усиленным цельноточеным корпусом.
Расчет несущей способности
При точечном контакте шара с плоской поверхностью возникают напряжения, описываемые теорией Герца. Максимальное контактное напряжение в центре площадки вычисляют по формуле:
Переменная P0 обозначает максимальное контактное напряжение (МПа), F задает нормальную нагрузку на шар (Н), a определяет радиус площадки контакта (мм). Параметр a рассчитывают на основе коэффициента Пуассона и модуля упругости контактирующих материалов.
На практике инженеры берут каталожные значения базовой грузоподъемности и корректируют их с учетом материала и температуры:
Значение Cfact отражает фактическую грузоподъемность, Cbase соответствует базовой грузоподъемности опоры со стальным шаром (AISI 52100), Km служит коэффициентом материала (для стали 1.0, для POM ≈ 0.3, для AISI 316 ≈ 0.4), Kt учитывает влияние температуры.
Пример расчета: при базовой грузоподъемности стальной опоры Cbase = 100 кг замена главного шара на полиацеталь (Km = 0.3) при нормальной температуре (Kt = 1.0) дает фактическую грузоподъемность Cfact = 100 × 0.3 × 1.0 = 30 кг.
Матрица выбора материала
Для упрощения проектирования можно опираться на матрицу совместимости материалов с условиями эксплуатации и типом груза.
| Условия эксплуатации | Тип транспортируемого груза | Рекомендуемый главный шар | Материал корпуса и малых шариков |
|---|---|---|---|
| Нормальные (цех, склад) | Сталь, чугун, поддоны, жесткая тара | Сталь AISI 52100 | Оцинкованная сталь / AISI 52100 |
| Нормальные (цех, склад) | Стекло, полированный металл, пластик | Полиацеталь (POM) | Оцинкованная сталь / AISI 52100 |
| Влажная среда, мойка | Любые нечувствительные грузы | Нержавеющая сталь AISI 440C | Нержавеющая сталь AISI 304 |
| Агрессивные химикаты | Химическая тара, спецсплавы | Керамика (Al2O3) или AISI 316 | Нержавеющая сталь AISI 316 |
| Высокие температуры (>200 °C) | Металлические заготовки, формы | Сталь M50 или Керамика (Si3N4) | Жаропрочная сталь |
- Для максимальной грузоподъемности и долговечности в стандартных условиях подходит хромистая сталь AISI 52100.
- Для защиты деликатных грузов от царапин оптимален полиацеталь (POM), но он снижает допустимую нагрузку на узел.
- При проектировании систем для влажных или агрессивных сред необходимо подбирать коррозионно-стойкий корпус для исключения гальванической коррозии.
