Механическая характеристика электродвигателя представляет собой графическую или аналитическую зависимость электромагнитного момента от частоты вращения ротора. Для инженера-проектировщика это не просто теоретическая кривая, а главный инструмент прогнозирования поведения привода при пуске, работе и остановке. Понимание физики процесса позволяет избежать перегрева обмоток, выпадения из синхронизма и механических разрушений приводимого механизма.
Основные понятия и параметры
При анализе электромеханических систем выделяют несколько ключевых точек на механической характеристике, определяющих работоспособность узла:
- Синхронная скорость (n0) — скорость магнитного поля статора. Для асинхронных и синхронных машин она определяется частотой сети и числом пар полюсов: n_0 = \frac{60 \cdot f}{p}, где f — частота сети (Гц), p — число пар полюсов.
- Номинальный момент (Mном) — момент на валу при номинальной нагрузке, соответствующей паспортным данным двигателя.
- Пусковой момент (Mпуск) — момент при нулевой скорости (n=0, s=1). Определяет способность двигателя сдвинуть с места инерционную нагрузку.
- Критический (максимальный) момент (Mmax) — предельный момент, который двигатель может развить без потери устойчивости. При превышении этой величины скорость резко падает, а ток возрастает.
- Коэффициент перегрузки (λ) — отношение максимального момента к номинальному: \lambda = \frac{M_{max}}{M_{nom}}.
- Жесткость характеристики (β) — показатель изменения скорости при изменении нагрузки. Определяется как \beta = \frac{\Delta M}{\Delta \omega}. Чем больше β, тем меньше «проседает» скорость при росте момента.
Перевод единиц: Мощность vs Момент
Для понимания оси ординат на графиках характеристик необходимо уметь переводить механическую мощность в момент. Фундаментальное соотношение, применимое ко всем типам двигателей:
Где M — момент (Н·м), P — мощность (кВт), n — частота вращения (об/мин). Коэффициент 9550 получен из соотношения M = \frac{P}{\omega} с учетом перевода кВт в Вт и об/мин в рад/с (60/2π ≈ 9.55).
Важно: Работа двигателя в зоне между критической точкой и нулевой скоростью (s > sк) является неустойчивой. Любое небольшое увеличение момента приведет к остановке двигателя. Рабочая область всегда находится на участке от синхронной скорости до критической (s < sк).

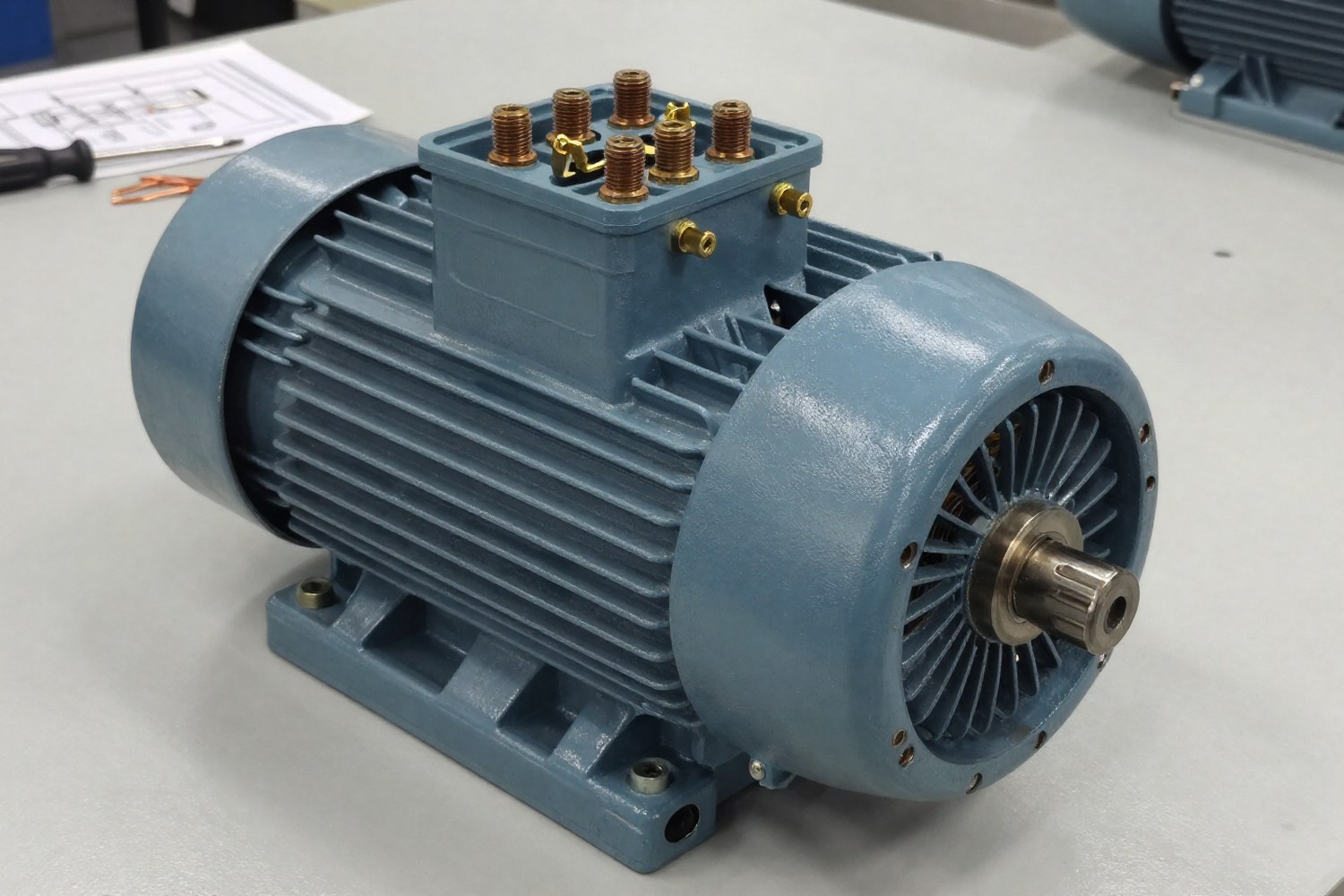

Асинхронные двигатели (АСД): формула Клосса
Асинхронные двигатели с короткозамкнутым ротором (АКР) являются наиболее распространенными. Их механическая характеристика имеет нелинейный вид, напоминающий гиперболу в рабочем участке. Для расчета используется формула Клосса, которая связывает момент со скольжением.
Где:
- M — электромагнитный момент при текущем скольжении s;
- Mmax — максимальный (критический) момент;
- s — скольжение, определяемое как s = \frac{n_0 - n}{n_0};
- sк — критическое скольжение (скольжение при достижении Mmax).
На практике значение sк часто неизвестно напрямую, но известно паспортное значение коэффициента перегрузки λ. В этом случае критическое скольжение рассчитывается через номинальные параметры:
Где sном — номинальное скольжение. Эта формула справедлива для естественной механической характеристики, когда к цепи ротора не подключены дополнительные сопротивления.
Влияние активного сопротивления статора (R1)
Формула Клосса в приведенном виде является упрощением, предполагающим пренебрежимо малое активное сопротивление статора R1. В реальности, особенно для двигателей большой мощности или при высоких нагрузках, падение напряжения на R1 снижает максимальный момент и сдвигает его в сторону больших скольжений. Для инженерной точности в уравнении Клосса знаменатель корректируется, что делает кривую менее симметричной относительно sк.
Влияние сопротивления ротора
Для двигателей с фазным ротором (ДФР) или при частотном регулировании формула Клосса модифицируется. Введение внешнего сопротивления в цепь ротора увеличивает критическое скольжение sк, сдвигая максимум момента в сторону более низких скоростей. Это позволяет получить более мягкую характеристику, что полезно для плавного пуска тяжелых механизмов, но снижает КПД из-за потерь в резисторах.
Двигатели постоянного тока (ДПТ): линейность и управление
Двигатели постоянного тока (ДПТ) исторически предпочтительны для задач, требующих широкого и плавного регулирования скорости. Их механическая характеристика для схемы независимого возбуждения является линейной.
Где:
- ω — угловая скорость вращения;
- Uя — напряжение на якоре;
- Φ — магнитный поток возбуждения;
- Rя — полное сопротивление цепи якоря (включая пусковой реостат);
- c — конструктивная постоянная двигателя.
Связь электрических параметров с механическими описывается формулой момента:
Уравнение удобно записывать в виде \omega = \omega_0 - \beta \cdot M, где ω0 — скорость идеального холостого хода, а β — коэффициент, обратный жесткости характеристики.
Естественные и искусственные характеристики
Различие между ними заключается в параметрах уравнения:
- Естественная характеристика — построена при номинальных значениях Uном, Rя (без реостата) и Φном. Имеет максимальную жесткость.
- Искусственная характеристика — строится при изменении параметров. Основные методы:r>
- Якорное регулирование (изменение Uя): семейство параллельных линий с разными ω0 и одинаковой жесткостью. Позволяет снижать скорость ниже номинальной.
- Регулирование сопротивлением Rя: увеличение Rя уменьшает жесткость (β растет), характеристика становится более «проваленной». Используется редко из-за больших потерь.
- Регулирование потоком Φ (ослабление возбуждения): увеличивает ω0, но снижает жесткость. Применяется для повышения скорости выше номинальной.
Синхронные двигатели (СД): угловая характеристика
Синхронные двигатели работают с абсолютно жесткой характеристикой: скорость вращения ротора строго равна скорости вращения магнитного поля статора (n = n0) и не зависит от нагрузки, пока не достигнут предел устойчивости.
Основой расчета является угловая характеристика — зависимость момента от угла нагрузки θ (пространственного угла между осью поля ротора и вращающимся полем статора):
Где:
- m — число фаз статора;
- Eq — ЭДС, индуцированная возбуждением ротора;
- U — фазное напряжение сети;
- Xs — синхронное индуктивное сопротивление;
- θ — угол нагрузки (в электрических градусах или радианах).
Максимальный момент (Mmax) достигается при θ = 90°. Если момент нагрузки превышает Mmax, двигатель выпадает из синхронизма — ротор перестает синхронно вращаться с полем, скорость падает до нуля (или до частоты асинхронного режима), что часто приводит к срабатыванию защиты. Для повышения запаса устойчивости и обеспечения хорошего пускового момента современные СД оснащаются дампферными обмотками, позволяющими запускать их как асинхронные двигатели.
Сравнительный анализ типов двигателей
Сводная таблица позволяет сопоставить основные свойства для выбора типа привода.
| Параметр | АСД (КЗР) | ДПТ (незав. возб.) | Синхронный двигатель |
|---|---|---|---|
| Форма характеристики | Нелинейная (гипербола) | Линейная (наклонная прямая) | Синусоидальная (угловая) |
| Жесткость (β) | Средняя | Высокая (регулируемая) | Абсолютно жесткая (в зоне синхронизма) |
| Пусковой момент (Mпуск/Mном) | 1.0 – 2.0 | 2.0 – 2.5 | Хороший (с демпферными обмотками) |
| Регулирование скорости | Широкое (ЧПЧ) | Очень широкое и плавное | Ступенчатое или широкое (ЧПЧ) |
| КПД | Высокий (0.85–0.95) | Средний/Высокий (0.75–0.95, зависит от мощности) | Очень высокий (0.90–0.98) |
| Сложность обслуживания | Низкая | Высокая (щетки, коллектор) | Низкая |
Подбор двигателя под тип нагрузки
Механическая характеристика двигателя должна пересекаться с характеристикой приводимого механизма в устойчивой рабочей точке. Тип нагрузки диктует требования к форме кривой момента.
Вентиляторная нагрузка
Момент нагрузки растет пропорционально квадрату скорости (M ~ n2). Характерна для насосов, вентиляторов, центрифуг. Требует двигателя с высокой перегрузочной способностью на пуске, но не требует высокого Mпуск при нулевой скорости. Идеально подходят АСД.
Постоянный момент
Момент не зависит от скорости (M = const). Характерна для лебедок, конвейеров, поршневых насосов. Требует от двигателя стабильной скорости при колебаниях нагрузки. Подходят ДПТ и АСД с частотным регулированием.
Гиперболическая нагрузка
Мощность постоянна — момент обратно пропорционален скорости (M ~ 1/n). Характерна для станков при черновом и чистовом точении. Требует двигателя с широким диапазоном регулирования скорости (ДПТ или АСД с векторным управлением).
Типичные ошибки при расчете и подборе
- Игнорирование пускового момента механизма. Если Mпуск механизма превышает Mпуск двигателя, вал не начнет вращаться, а двигатель уйдет в перегрузку по току.
- Работа вблизи критической точки. Если рабочая точка Mном близка к Mmax (λ близко к 1), любая кратковременная перегрузка приведет к остановке. Рекомендуется запас λ ≥ 1.5–2.0.
- Перегрев при длительной работе на Mmax. Даже если двигатель способен кратковременно выдать максимальный момент, длительная работа в этой зоне разрушит изоляцию обмоток.
- Неучет влияния напряжения сети. Для АСД момент пропорционален квадрату напряжения (M ~ U2). Просадка напряжения на 10% снижает момент на 20%, что критично для систем с высокой нагрузкой.
- Выпадение из синхронизма у СД. При проектировании систем с синхронными двигателями необходимо проверять запас по углу нагрузки (обычно не более 30–45° от 90°).
Инструменты расчета и моделирования
Для сложных систем с нелинейными нагрузками аналитический расчет по формулам Клосса или уравнениям ДПТ дает лишь приближенную картину. Для точного проектирования используются специализированные САПР:
- MATLAB/Simulink (Simscape Electrical) — стандарт де-факто для моделирования электроприводов. Позволяет строить динамические модели, учитывать инерцию, нелинейности магнитных цепей и алгоритмы управления ЧПЧ. Для студентов доступны бесплатные аналоги, такие как GNU Octave с совместимыми пакетами.
- MathCAD — удобен для быстрых инженерных расчетов и визуализации семейств характеристик в аналитическом виде.
- Motor-CAD / ANSYS Maxwell — инструменты для детального электромагнитного проектирования самих двигателей, позволяющие оптимизировать форму пазов и магнитопровода.
Резюме: Выбор типа электродвигателя и расчет его механической характеристики — это поиск баланса между пусковыми свойствами, жесткостью регулирования и экономичностью. АСД доминируют в общем машиностроении благодаря простоте, ДПТ остаются нишевым решением для точного регулирования скорости, а синхронные двигатели выигрывают в энергоэффективности и точности позиционирования. Ключ к успеху — корректный учет типа нагрузки и запаса по моменту.
