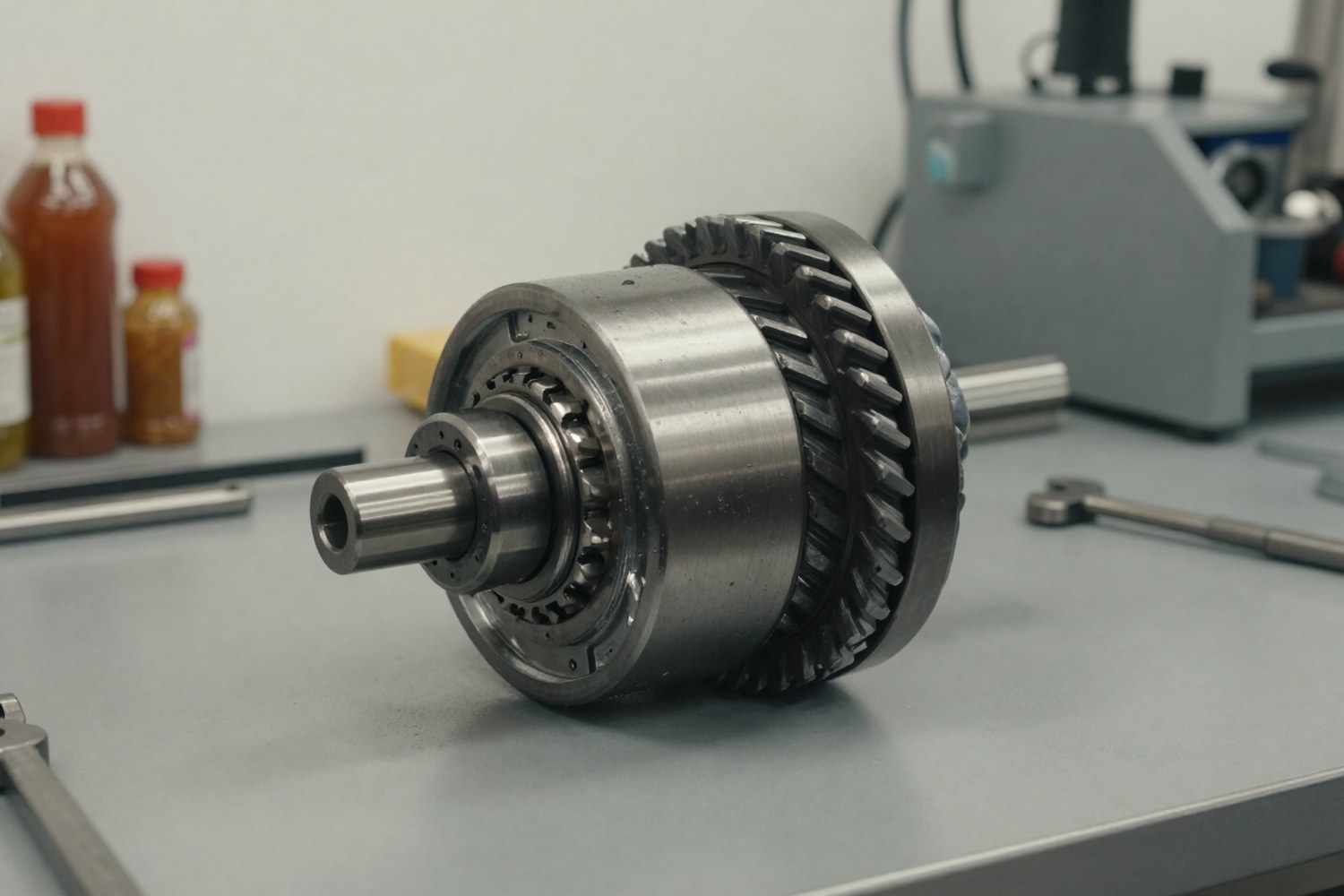

Методы неразрушающего контроля обгонных муфт

Обгонные муфты, критически важные элементы механических передач, передающие крутящий момент только в одном направлении. Их отказ приводит к остановке оборудования или повреждению смежных узлов. Неразрушающий контроль (НК) позволяет оценить техническое состояние без демонтажа или с минимальной разборкой, что снижает время простоя и предотвращает внезапные аварии.

Техническое обоснование НК обгонных муфт

Обгонные муфты (роликовые, храповые, кулачковые) подвержены усталостным нагрузкам, износу контактных поверхностей и воздействию агрессивных сред. Основные виды дефектов:

• Поверхностные: микротрещины, питтинг, коррозия.
• Внутренние: расслоения, поры, несплошности сварных швов.
• Функциональные: износ роликов, ослабление пружин, заклинивание.

Своевременное применение методов НК позволяет выявить до 87% потенциальных отказов на ранней стадии. Это снижает риск внеплановых простоев на 63–78% и сокращает эксплуатационные расходы. Совместное применение методов снижает риск внезапных отказов.

Методы поверхностного контроля

Визуально-измерительный контроль (ВИК)

ВИК, базовый метод первичной диагностики. Он включает осмотр доступных поверхностей с использованием оптических приборов (эндоскопов, бороскопов) и измерительных инструментов (щупов, микрометров).

Процедура ВИК:

1. Осмотр корпуса на наличие трещин, коррозии и деформаций.
2. Проверка состояния уплотнений и герметичности.
3. Измерение люфтов и зазоров.
4. Эндоскопическое исследование внутренних компонентов (при наличии доступа).

Профессионально проведенный ВИК позволяет выявить 35–40% всех поверхностных дефектов. Метод наиболее эффективен при плановом техническом обслуживании с частичной разборкой. Для закрытых муфт эндоскопия возможна только при снятии защитных кожухов.

Магнитно-порошковый контроль (МПК)

МПК применяется для выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах. Метод регистрирует искажения магнитного поля в местах несплошностей.

Требования к подготовке поверхности:

МПК позволяет обнаруживать дефекты размером от 0,001 мм при глубине залегания до 2 мм. Метод особенно эффективен для выявления усталостных микротрещин в зонах концентрации напряжений. Для обгонных муфт часто требуется локальная очистка и нанесение магнитной жидкости.

Методы внутреннего контроля

Ультразвуковая дефектоскопия (УЗД)

УЗД основана на отражении ультразвуковых волн от границ раздела сред с разными акустическими свойствами. Метод позволяет обнаруживать внутренние дефекты, недоступные для визуального контроля.

Применение УЗД для обгонных муфт:

• Выявление трещин в корпусе и элементах передачи.
• Обнаружение пористости и включений в материале.
• Контроль сварных соединений.
• Выявление усталостных повреждений в зонах высоких напряжений.

Современные дефектоскопы с фазированными решетками позволяют создавать детальные изображения внутренней структуры (ТОФД) и визуализировать дефекты в реальном времени. Метод требует доступа к поверхности и обычно проводится в остановленном состоянии оборудования.

Вибрационная диагностика в условиях эксплуатации

Вибрационная диагностика, один из наиболее информативных методов для оценки состояния обгонных муфт без остановки оборудования. Анализ спектра вибрации позволяет идентифицировать тип дефекта по частотным характеристикам.

Частотные признаки неисправностей (при номинальных оборотах):

Для роликовых муфт характерны гармоники частоты вращения сепаратора, для храмовых, ударные импульсы при зацеплении зубьев. Применение вейвлет-преобразования и автоматизированной обработки сигналов повышает точность диагностики на ранних стадиях.

Тепловизионный и акустико-эмиссионный контроль

Тепловизионный контроль

Термография регистрирует тепловые поля, возникающие при трении или концентрации напряжений. Дефекты обгонных муфт часто сопровождаются локальным нагревом.

Критерии интерпретации:

Превышение температуры (ΔT) относительно базового значения. Отклонение более чем на 10–15°C от номинальных значений для конкретного типа муфты указывает на неисправность, такую как недостаточная смазка или износ контактов. Современные тепловизоры фиксируют перепады до 0,05°C, что обеспечивает высокую чувствительность метода.

Акустическая эмиссия (АЭ)

АЭ регистрирует упругие волны, возникающие при быстром релаксировании напряжений в материале. Метод позволяет отслеживать динамическое развитие дефектов в реальном времени.

Интерпретация сигналов АЭ:

• Пластическая деформация: непрерывный сигнал низкой амплитуды (ранняя стадия).
• Микротрещина: импульсный сигнал средней амплитуды (формирование очага).
• Рост трещины: серия импульсов высокой амплитуды (активное развитие).
• Трение: шумоподобный сигнал со всплесками (поверхностные дефекты).

АЭ особенно эффективен при нагрузочных испытаниях после ремонта или при мониторинге ответственного оборудования.

Сравнительный анализ методов НК

Выбор оптимального метода зависит от типа дефекта, условий эксплуатации и экономических факторов. Ниже приведена сводная таблица характеристик основных методов.

Наиболее универсальными являются вибрационная диагностика и АЭ, позволяющие контролировать муфты в процессе эксплуатации. Для полной оценки рекомендуется комплексный подход, сочетающий несколько методов.

Алгоритм выбора метода диагностики

Для эффективного планирования ТОиР рекомендуется использовать следующий алгоритм выбора метода НК:

1. Плановое обслуживание: Начните с ВИК. Если обнаружены подозрительные участки, примените МПК (для ферромагнитных материалов) или УЗД (для внутренних дефектов).
2. Эксплуатация: Используйте вибрационную диагностику и термографию для мониторинга в реальном времени. При аномалиях проведите углубленный УЗД или АЭ.
3. Аварийная диагностика: При признаках отказа примените АЭ для локализации источника повреждения и УЗД для оценки критичности дефекта.

Комплексное применение методов минимизирует риски внезапных отказов обгонных муфт.
