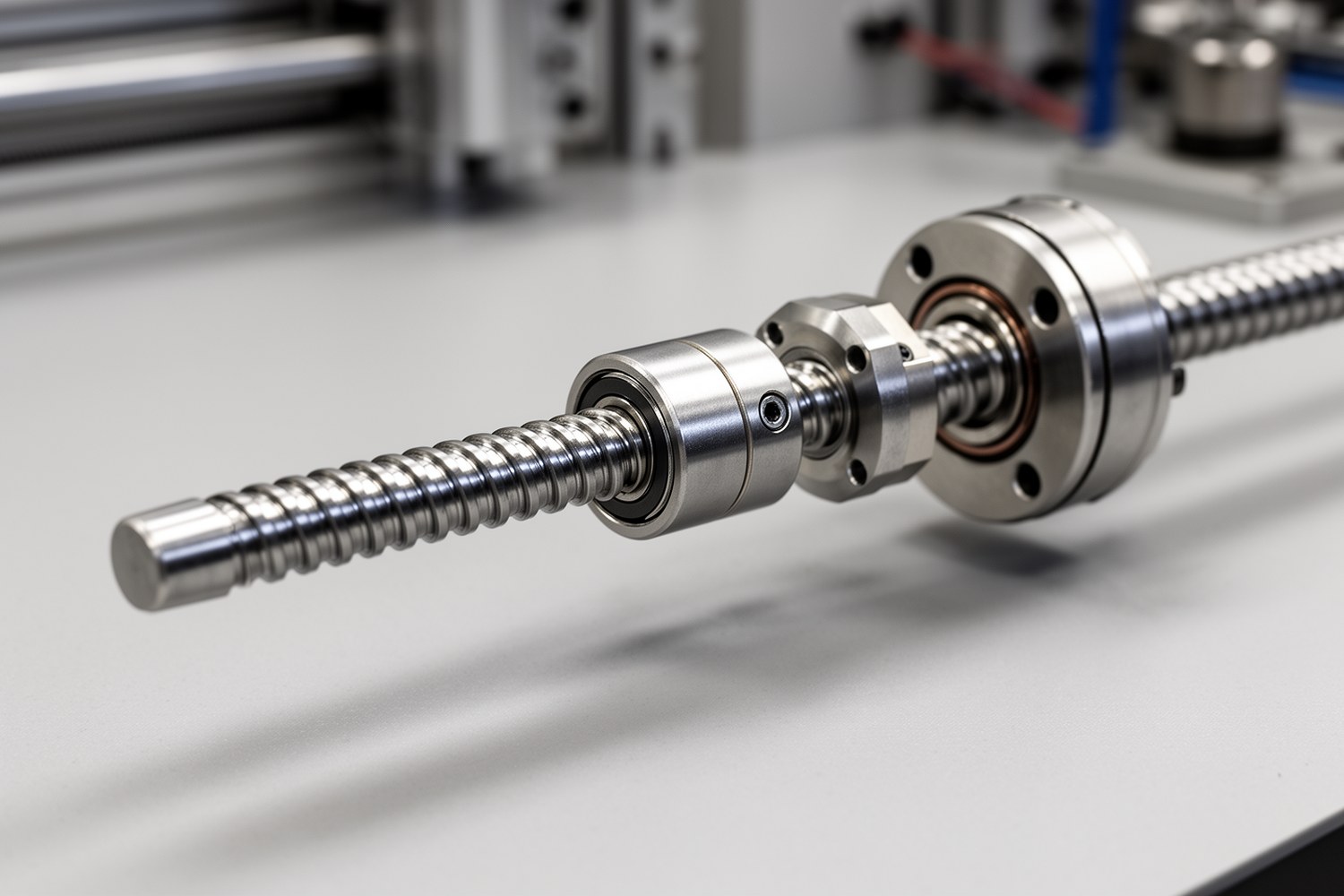

Микро-ШВП (миниатюрная шарико-винтовая передача, шарико-винтовая пара малого диаметра) применяют в прецизионных приводах, где требуется точное линейное перемещение при ограниченных габаритах. Численные ориентиры в этой статье не являются нормативом: фактические значения зависят от серии, метода испытаний и обозначений конкретного производителя.
Коротко главное
- Микро-ШВП, или миниатюрные ШВП, обычно включают винты малого диаметра, часто в диапазоне 3-16 мм, и малые шаги. Точные границы зависят от серии и конкретного производителя.
- При выборе учитывают класс точности, осевой люфт, повторяемость позиционирования, жёсткость, ресурс и условия среды.
- Преднатяг повышает жёсткость и уменьшает люфт, но одновременно увеличивает трение и нагрев, а при завышении может сократить ресурс.
- Ключевую роль играют допуски интеграции: соосность, биение, жёсткость муфты и схема опор. Без этого паспортные параметры пары не реализуются в узле.
- После монтажа проводят приёмку по люфту, току, температуре, шуму и повторяемости, а пороги задают под конкретное ТЗ.
Что такое микро-ШВП и где границы применимости
К микро-ШВП обычно относят винты малого диаметра, часто порядка 3-16 мм, с малыми шагами (например 0,5-5 мм). Эти диапазоны типовые и зависят от каталожной линейки. Пара обеспечивает низкое трение и высокую повторяемость, но чувствительна к загрязнению, ошибкам центровки и деградации смазки.
Ориентиры по диаметру, шагу, скорости, ресурсу и точности всегда сверяют с паспортом конкретной серии и условиями испытаний.
Конструкция и критичные элементы узла
На результат влияет не только винт и гайка, но и весь контур: шарики и рециркуляция, опоры, муфта, посадки, терморежим, профиль движения и настройка привода.
| Элемент | На что влияет | Типичный риск |
|---|---|---|
| Дорожки винта/гайки | Класс точности ШВП, плавность хода | Рост ошибки шага при износе |
| Шарики и их группа | Осевой люфт ШВП, преднатяг ШВП | Нестабильная жесткость |
| Рециркуляция | Шум, равномерность момента | Локальные пики трения |
| Опоры и посадки | Биение, вибрации, ресурс | Ускоренный износ |
| Муфта | Передача момента и фазовая точность | Упругая ошибка при реверсе |
Быстрый алгоритм подбора под ТЗ: вход -> решение -> проверка
| Что задано в ТЗ | Какое решение принимается | Что проверяется |
|---|---|---|
| Ход, цикл, требуемая скорость | Выбор шага p и допустимых оборотов n | v = n × p, запас по критической скорости |
| Рабочая и пиковая осевая сила | Выбор диаметра, серии, грузоподъемности C | F ≈ (2π × η × T) / p, запас по моменту |
| Требование по точности | Выбор класса точности и компенсаций | Накопленная ошибка шага, повторяемость позиционирования |
| Требование по реверсу | Выбор метода и уровня преднатяга | Осевой люфт ШВП и нагрев на цикле |
| Срок службы и режим работы | Проверка ресурса и смазочного режима | L10 и состояние смазки ШВП |
| Ограничения компоновки | Выбор опор, муфты, посадок | Соосность, биение, вибрация, ток привода |
v, линейная скорость (мм/мин), n, частота вращения (об/мин), p, шаг (мм/об).
F, осевая сила (Н), T, крутящий момент на винте (Н·м), η, КПД (безразмерный), p, шаг (м/об в формуле SI). Расчет приближенный.
Точность и жесткость: как корректно сравнивать
Показатели лучше разделять: накопленная ошибка шага отвечает за абсолютную точность по длине хода, осевой люфт ШВП за реверс, повторяемость позиционирования за разброс возврата в точку, жесткость за упругое смещение под нагрузкой.
Обозначения классов (например C0/C1/C3/C5/C7, P1/P3/P5 и др.) у разных производителей не всегда являются прямыми аналогами. Сравнивайте по числам и методике: ошибка шага на заданной длине, люфт, повторяемость, условия измерения.
k, осевая жесткость (Н/м), ΔF, изменение осевой нагрузки (Н), Δx, упругое перемещение (м). Люфт и упругую деформацию учитывают раздельно.
Преднатяг: методы, уровни и компромисс
Преднатяг ШВП выбирают минимально достаточным под требуемую жесткость и реверс. Типовые уровни натяга (в процентах от динамической грузоподъемности) зависят от серии и не являются универсальным стандартом.
| Метод | Плюс | Ограничение | Когда применяют |
|---|---|---|---|
| Двойная гайка | Стабильная жесткость | Больше длина узла | Прецизионные оси |
| Увеличенные шарики | Компактность | Чувствительность к подбору | Ограниченный габарит |
| Разрезная гайка | Регулировка | Чувствительность к вибрациям | Сервисные/наладочные узлы |
Pтр, мощность тепловыделения (Вт), Mтр, момент трения (Н·м), ω, угловая скорость (рад/с). При росте преднатяга обычно растет Mтр.
Смазка и эксплуатация
Смазку ШВП выбирают по скорости, нагрузке, температуре и чистоте среды. Избыток смазки в миниатюрной паре так же нежелателен, как и дефицит. Интервалы обслуживания типовые и зависят от цикла, герметизации и материала смазки.
- Масло: чаще для высоких скоростей и низкого пускового момента.
- Консистентная смазка: чаще для умеренных скоростей и упрощенного сервиса.
- Сухие/спецрешения: для вакуума, чистых зон, экстремальных температур.
Признаки деградации: рост тока привода при неизменном цикле, усиление шума на реверсе, локальный нагрев гайки, ухудшение повторяемости.
Интеграция с приводом и механикой: типовые допуски
Даже качественная пара теряет точность при слабой интеграции. Ниже приведены типовые ориентиры для микроузлов, их обязательно сверяют с паспортами муфты, опор и ШВП.
| Параметр интеграции | Типовой ориентир | Комментарий |
|---|---|---|
| Радиальная несоосность вал-винт | порядка 0,01-0,03 мм | После окончательной затяжки |
| Угловая несоосность | порядка 0,05-0,20° | По допуску выбранной муфты |
| Торцевое/радиальное биение посадок | обычно до 0,005-0,01 мм | Критично для малых диаметров |
| Осевой преднатяг опор | по паспорту опорного узла | Избыточный натяг повышает момент |
Критерий по муфте: угловая деформация муфты под пиковым моментом не должна вносить недопустимую линейную ошибку. Оценка: Δxмуфты ≈ p × θ / (2π), где θ = T/kθ, kθ, крутильная жесткость муфты (Н·м/рад).

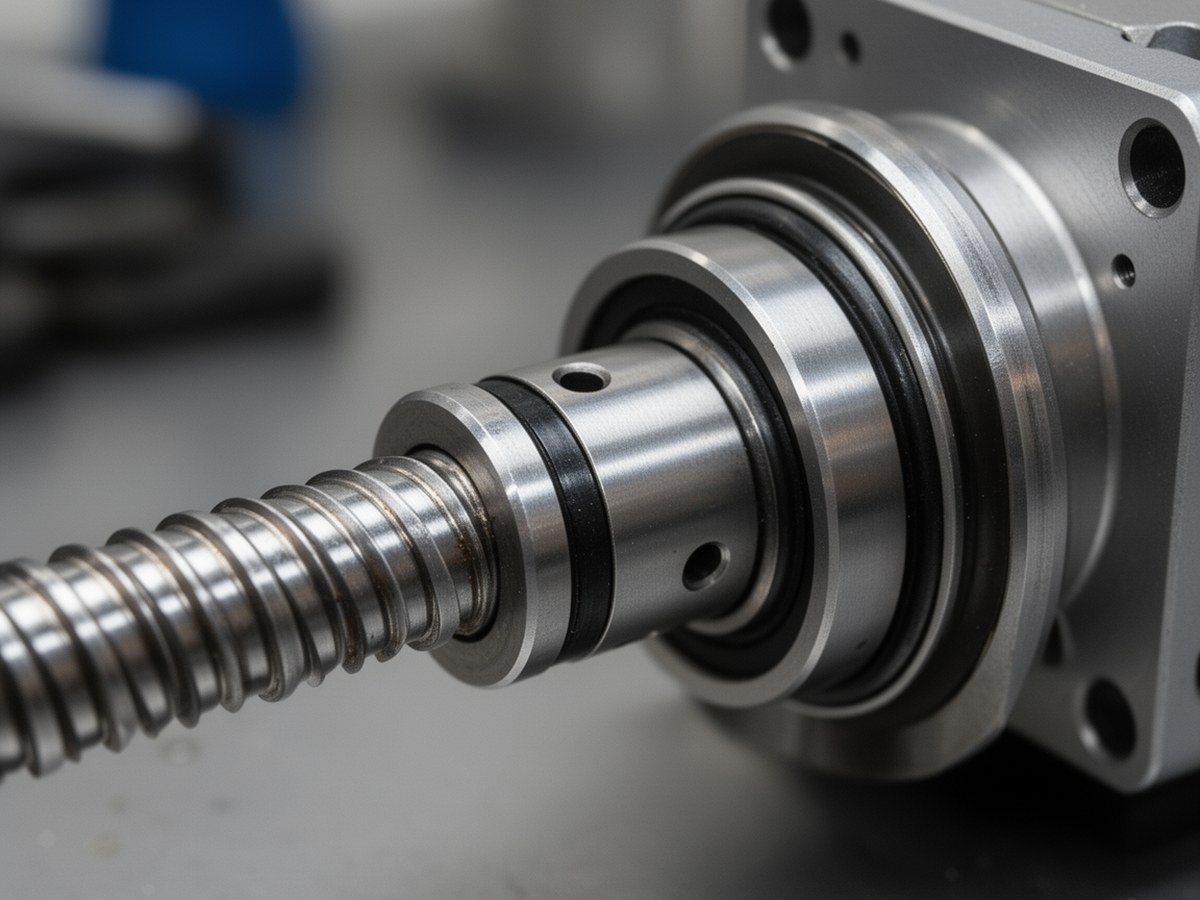

Допуски интеграции микро-ШВП
Разместить перед таблицей с типовыми ориентирами соосности и биения.
Типовые ошибки монтажа
- Затяжка опор без контроля биения после фиксации.
- Компенсация геометрических ошибок «мягкой» муфтой вместо выверки баз.
- Смешение смазок с несовместимой базой.
- Завышенный преднатяг без тепловой проверки на рабочем цикле.
- Проверка только холостого хода без реверсов и ускорений.
Приемка после монтажа: минимальные критерии
Пороги задают по ТЗ, ниже приведен пример типового чек-листа для первичной приемки.
| Проверка | Типовой ориентир | Примечание |
|---|---|---|
| Осевой люфт ШВП | в пределах требования ТЗ, часто единицы микрон в прецизионных осях | Измерять на реверсе |
| Повторяемость позиционирования | стабильно в заданном допуске (например ±2...±10 мкм) | В нескольких точках хода |
| Ток привода | без аномального роста после прогрева | Сравнивать с эталонным циклом |
| Температура гайки/опор | стабилизация без выхода за лимит серии | Обычно контролируют через 20-60 мин цикла |
| Шум/вибрация | без локальных пиков по ходу | Особенно на реверсах |
L10, базовая долговечность (обороты), C, динамическая грузоподъемность (Н), P, эквивалентная нагрузка (Н). Для реальной оценки добавляют профиль цикла, преднатяг, смазку и загрязнение.
Диагностика по симптомам (если/то)
| Если | То вероятно | Приоритет проверки | Действие |
|---|---|---|---|
| Растет ток и нагрев | Избыточный преднатяг, несоосность, деградация смазки | 1) центровка 2) смазка 3) натяг | Выверка, обновление смазки, коррекция натяга |
| Шум на реверсе | Люфт опор, загрязнение, локальный износ | 1) опоры 2) чистота 3) состояние дорожек | Сервис опор, очистка, замена изношенных деталей |
| Падает повторяемость после прогрева | Тепловой дрейф и нестабильный режим трения | 1) температурный профиль 2) ток 3) смазка | Термостабилизация, коррекция цикла, смазка |
| Локальный перегрев гайки | Недостаток смазки или завышенная скорость/преднатяг | 1) подача смазки 2) режим движения | Перенастройка смазки и профиля движения |
Практический вывод
Микро-ШВП выбирают не по одному каталожному параметру, а по связке: геометрия пары, преднатяг ШВП, смазка ШВП, интеграционные допуски и приемка после сборки. Численные ориентиры в статье являются типовыми и требуют валидации по документации конкретной серии.
