Миниатюрные линейные направляющие выбирают не по одному параметру, а по цепочке решений: нагрузки и моменты, компоновка, ресурс, база, монтаж и обслуживание. Ниже приведен практический алгоритм с формулами и критериями приемки.
- Методическая опора: расчет L10/L10h для линейных направляющих (подход ISO 14728) и каталожные коэффициенты серии.
- Ключевой риск в миниатюрных осях, не номинал C/C0, а ошибки по моментам, базе и смазке.
- Итог проверяют измерениями, а не субъективной «плавностью».
1. Что задают на входе проектирования
Перед выбором фиксируют профиль работы оси: ход, массу, центр масс, силы Fx/Fy/Fz (Н), моменты Mx/My/Mz (Н·м), скорость v (м/с), ускорение (м/с²), duty cycle, температуру и среду.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
| Параметр | Единица | Комментарий |
|---|---|---|
| Силы Fx/Fy/Fz | Н | Разделять статику, динамику и ударные пики |
| Моменты Mx/My/Mz | Н·м | Считать от реального центра масс и точки приложения сил |
| Скорость v | м/с | Использовать одну систему единиц во всех формулах |
| Duty cycle | % / доли | Нужен для расчета эквивалентной нагрузки и интервалов смазки |
| Точность/повторяемость | мкм | Задает требования к классу и базе |

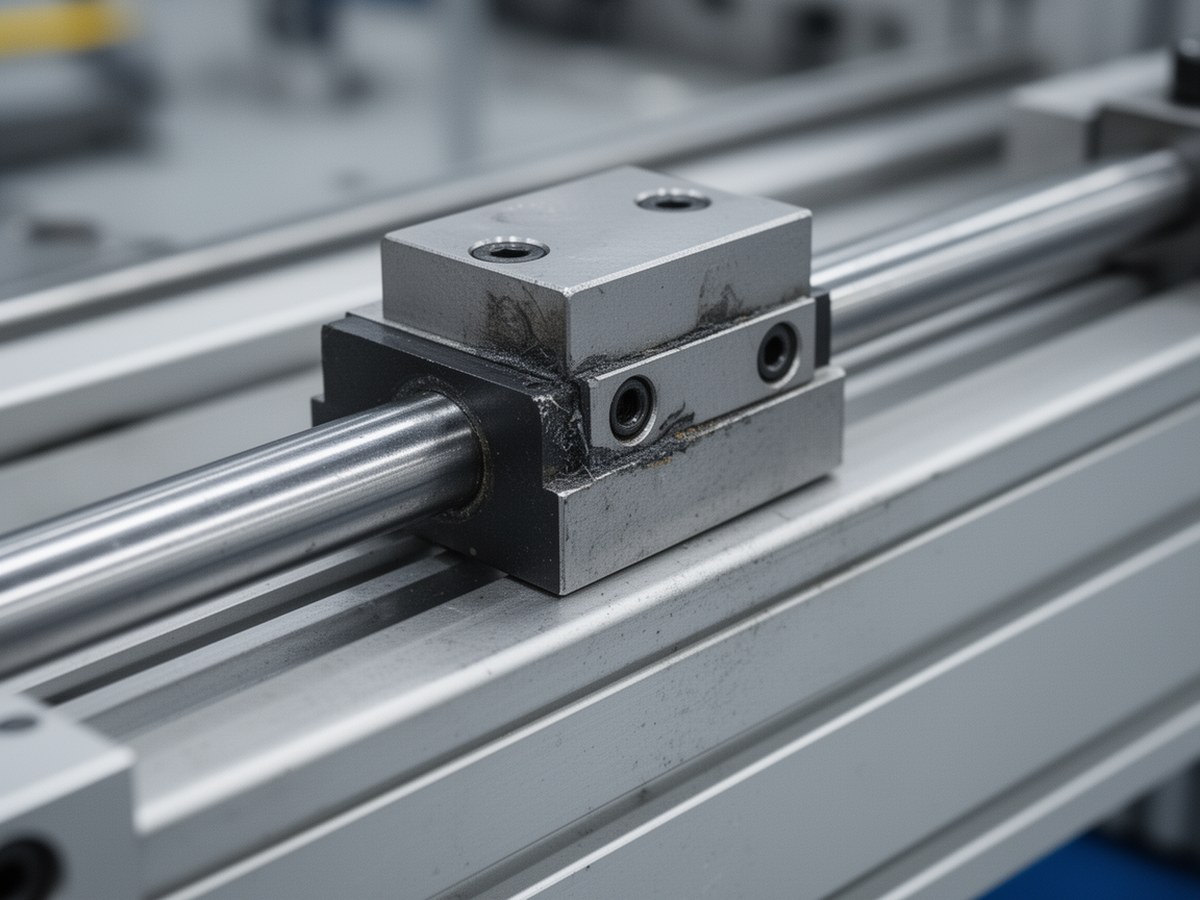

Силы и моменты в расчетной схеме
Разместить перед разделом с формулой эквивалентной нагрузки.
2. Типы миниатюрных направляющих и границы применимости
| Тип | Сильные стороны | Ограничения | Когда применять |
|---|---|---|---|
| Рельсовые (профильные) шариковые | Универсальность, низкое трение, хорошая точность | Чувствительны к базе и загрязнению | Большинство компактных осей |
| Роликовые / перекрестные ролики | Выше моментная жесткость | Более жесткие требования к монтажу, выше сопротивление | Высокие моменты и вибрации |
| Втулочные (на валу) | Простота и цена | Ниже жесткость и точность | Легкие оси с умеренными требованиями |
| Криволинейные | Движение по дуге | Сложнее расчет и юстировка | Специальная кинематика |
3. Выбор точностного класса, преднатяга и компоновки
Преднатяг уменьшает люфт и увеличивает жесткость, но повышает трение, нагрев и требования к базе. Для компактных осей выбирают минимально достаточный преднатяг.
| Требование | Класс точности | Преднатяг | Ориентир по базе |
|---|---|---|---|
| Умеренная точность, длинный цикл | Стандартный/повышенный | Низкий | Плоскостность 20–40 мкм/м, параллельность 20–40 мкм/м |
| Прецизионная подача | Повышенный/высокий | Низкий/средний | Плоскостность 10–20 мкм/м, параллельность 10–20 мкм/м |
| Высокие моменты и вибрации | Повышенный | Средний/высокий | Плоскостность 5–15 мкм/м, параллельность 5–15 мкм/м |
Значения ориентировочные, окончательные допуски монтажной базы и класс берут по каталогу выбранной серии.
Компоновка и моменты
Чтобы уменьшить Mx/My/Mz, увеличивают базу между рельсами и/или расстояние между каретками на одном рельсе, а центр масс подводят к плоскости направляющих. Схема «2 рельса, 4 каретки» обычно дает более высокую моментную жесткость, чем «1 рельс, 2 каретки» при той же массе.
4. Расчет нагрузок, моментов и ресурса
4.1 Эквивалентная нагрузка на режиме
P_i = X·|Fz_i| + Y·√(Fx_i² + Fy_i²) + Kmx·|Mx_i| + Kmy·|My_i| + Kmz·|Mz_i|
X, Y, Kmx, Kmy, Kmz берут из каталога конкретной серии и схемы кареток (ориентация, число кареток, база).
4.2 Переменный цикл нагрузки
P_eq = (Σ(P_i^p · q_i))^(1/p)
q_i, доля пробега в режиме i, Σq_i=1. Если скорости в режимах одинаковы, можно использовать долю времени t_i вместо q_i.
4.3 Ресурс L10 и L10h
L10 = (C / P_eq)^p · 50 км
p=3 для шариковых, p=10/3 для роликовых.
L10h = (L10 · 1000) / (3600 · v)
v в м/с, L10h в часах.
Sdyn = C / P_eq, Sstat = C0 / P0
Целевые запасы зависят от ударности, точности и последствий отказа.
4.4 Короткий пример
Шариковая направляющая: C=1200 Н, C0=2100 Н, p=3. По циклу получено P_eq=300 Н, P0=700 Н, v=0,2 м/с.
- L10=(1200/300)^3·50=3200 км
- L10h=3 200 000/(3600·0,2)=4444 ч
- Sdyn=1200/300=4,0; Sstat=2100/700=3,0
5. Материалы, покрытия и защита от среды
Материал и покрытие выбирают по коррозии, температуре и чистоте среды. Для пыли обязательны уплотнения и экраны, для влажной среды нужны коррозионностойкие исполнения и совместимая смазка.
6. Монтаж и юстировка без потери точности
Даже высокий класс направляющей не компенсирует плохую базу. Контролируют плоскостность, параллельность, заусенцы и последовательность затяжки (от центра к краям, с нормированным моментом).
- Очистка и проверка посадок.
- Базовый рельс, финальная затяжка.
- Второй рельс, предварительная затяжка.
- Прогон кареток, корректировка параллельности.
- Финальная затяжка и повторный контроль усилия хода.
Тепловые деформации
Для прецизионных осей с повышенным преднатягом требуется прогрев до стационарного режима перед финальной приемкой усилия хода и повторяемости.
7. Смазка, обслуживание и диагностика
Интервал смазки задают по duty cycle, скорости и среде. При большом цикле или трудном доступе применяют централизованную смазку.
| Среда | Стартовый интервал | Коррекция по duty cycle | Признак деградации |
|---|---|---|---|
| Чистая, сухая | 100–300 ч | При duty >60% уменьшить на 20–30% | Рост усилия хода >15% |
| Пыльная | 40–120 ч | При duty >60% уменьшить на 30–50% | Шум, локальные пики усилия |
| Влажная/конденсат | 30–100 ч | Сокращать до стабильного состояния | Пятна коррозии, рывки |
8. Приемочный протокол: годен/не годен
После сборки фиксируют базовый уровень и сравнивают с критериями.
| Параметр | Критерий «годен» | «Не годен» |
|---|---|---|
| Люфт | Не выше ТЗ; типично ≤20% от допуска по позиции | Выше допуска ТЗ |
| Усилие хода | Разброс по ходу ≤20%, без локальных пиков | Пики/разброс >20% |
| Повторяемость | В пределах ТЗ; типично запас не менее 20% | Выход за ТЗ |
| Температурный рост после прогрева | Стабилизация, обычно ≤15 °C к фону | Нарастание без стабилизации или >20 °C |
| Шум/вибрация | Без новых гармоник и резких пиков | Рост вибрации, заедания |
Численные пороги уточняют под процесс, но формат «измерение, предел, решение» обязателен для объективной приемки.
Итог: надежность миниатюрной оси определяется связкой расчета, геометрии базы и обслуживания, а не только паспортными C/C0.
