Материал описывает, как модернизировать подшипниковый узел на устаревшем оборудовании и проверить результат по измеримым критериям, а не по субъективной оценке.
- Сценарии: прямая замена, адаптерное решение, перепроектирование.
- До выбора сценария фиксируют нагрузки, режимы, геометрию посадок и историю отказов.
- После монтажа обязательна пусконаладка подшипникового узла с контролем вибрации, температуры и смазки.
Область применения и границы
Подход применим к узлам качения и скольжения в приводах, насосах, вентиляторах, конвейерах и вспомогательных механизмах.
Термины: модернизация, изменение конструкции для повышения надежности; замена, установка эквивалента без изменения архитектуры; перепроектирование, изменение компоновки узла.
Если есть трещины корпуса, недостаточная жесткость основания, системные перегрузки или критический износ сопряжений, локальные меры могут не дать результата.
Нормативная опора
- ISO 20816, оценка состояния машин по вибрации.
- ISO 281, расчет ресурса L10 и поправки.
- ISO 15243, классификация повреждений подшипников.
- ISO 286 и профильные ГОСТ, посадки подшипников, допуски и поля допусков.
- ISO GPS/ГОСТ, геометрические отклонения и соосность.
Числа ниже даны как типовые диапазоны. Финальные пороги задают по классу машины, скорости и внутреннему стандарту предприятия.
Типовые отказы и диагностика подшипниковых узлов
Сначала подтверждают причину отказа, затем выбирают корректирующее действие. Так снижается риск повторного ремонта.
| Симптом | Вероятная причина | Метод | Тип подтверждения | Действие |
|---|---|---|---|---|
| Рост вибрации | Несоосность подшипникового узла, износ посадки, дефект дорожек | Виброанализ, проверка биения и соосности | Обязательное | Центровка, восстановление посадки, коррекция натяга |
| Перегрев | Избыточный натяг, дефицит смазки, высокое трение уплотнений | Термография, контроль подачи смазки | Обязательное | Коррекция посадок, смазки и уплотнений |
| Частицы в смазке | Загрязнение, абразивный износ | Анализ масла/смазки, феррография | Желательное | Усиление герметизации, фильтрация, пересмотр интервалов |
| Внеплановые остановки | Ошибки монтажа, перекос корпуса, переменная нагрузка | Аудит монтажа, анализ трендов нагрузки | Обязательное | Исправление технологии сборки, усиление опор |

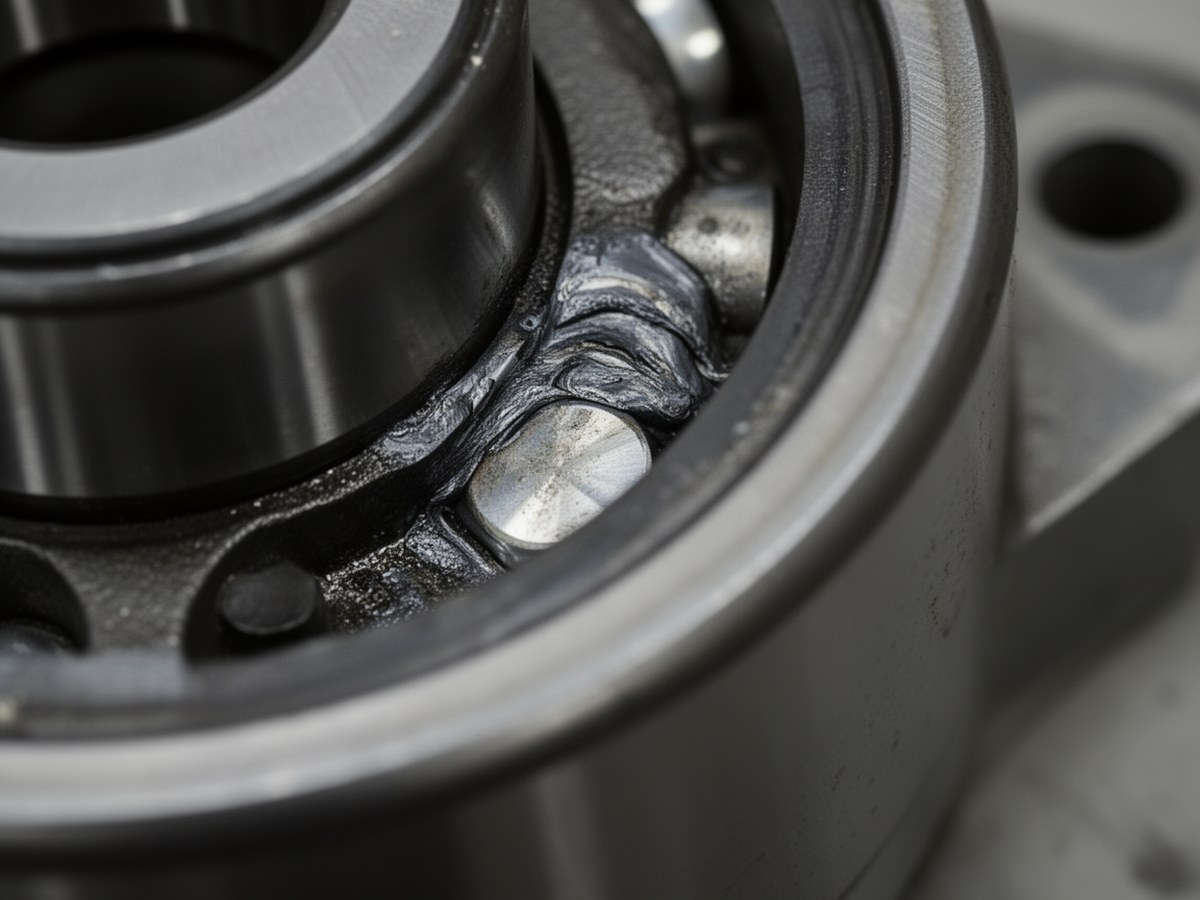

Причинно-следственная схема отказов
Разместить перед таблицей симптомов и причин.
Этап 1. Обследование и сбор исходных данных
Минимальный набор: частота вращения n, нагрузки Fr/Fa, температура, вибрация, состояние смазки, загрязненность среды, геометрия посадок, соосность опор.
Полевой сбор нагрузок: не менее одной смены в стабильном режиме; при переменной нагрузке 3-7 суток с фиксацией пиков и доли времени по режимам.
| Параметр | Типовой диапазон | Комментарий |
|---|---|---|
| Овальность/конусность посадки | 10-30 мкм | Уточнять по диаметру и полю допуска |
| Шероховатость шейки вала | Ra 0,8-1,6 мкм | По типу посадки и материалу |
| Шероховатость отверстия корпуса | Ra 1,6-3,2 мкм | По типу фиксации подшипника |
| Соосность опор | 0,02-0,05 мм на 100 мм | Для высоких скоростей допуск жестче |
Этап 2. Расчеты и проверка применимости
После сбора данных переходят к расчетной проверке. Без нее нельзя обоснованно выбрать сценарий.
P = X·Fr + Y·Fa
L10 = (C/P)p · 106, где p = 3 для шариковых, p = 10/3 для роликовых
Lna = a1·aISO·L10
Qgen = M·ω, Qgen ≤ Qout
Sdyn = C/P, Sstat = C0/P0
Что использовать как входные данные
- Fr, из расчета реакций опор или из измерений натяжения/усилий в приводе.
- Fa, из осевой схемы, технологической нагрузки или прямого измерения.
- M, из расчетной оценки трения или по энергобалансу привода.
- P0, статическая эквивалентная нагрузка по коэффициентам X0 и Y0 из каталожных таблиц для выбранного типа.
Этап 3. Выбор сценария и критерии остановки проекта
| Сценарий | Когда применять | Когда переходить к замене агрегата |
|---|---|---|
| Прямая замена | Геометрия совместима, расчетный ресурс выполняется, нет системных перегрузок | Повтор отказов после 1-2 корректных циклов |
| Адаптерное решение | Локальная несовместимость посадок или крепления | Не удается обеспечить жесткость и соосность |
| Перепроектирование | Отказы вызваны компоновкой или режимом | CAPEX и простой близки к стоимости замены при сопоставимом TCO |
Этап 4. Совместимость посадок и адаптация конструкции
Порядок работ: измерить геометрию, оценить ремонтопригодность, выбрать восстановление (механическая обработка, втулка, новая опора), затем подтвердить параметры после обработки.
При адаптерных решениях дополнительно проверяют жесткость узла и тепловой режим.
Этап 5. Смазка и уплотнения
Систему смазки выбирают по скорости, температуре, уровню загрязнений и доступности обслуживания. Цель, обеспечить стабильную смазочную пленку, отвод тепла и защиту от загрязнений.
Тип уплотнения проверяют по компромиссу между степенью защиты и потерями на трение.
Этап 6. Монтаж, центровка и пусконаладка
После выбора конструкции качество монтажа определяет фактический ресурс.
- Контроль чистоты и размеров до сборки.
- Запрессовка без передачи усилия через тела качения.
- Затяжка крепежа по карте моментов.
- Контроль соосности после финальной затяжки.
- Ступенчатый пуск: холостой ход, 50%, 100% нагрузки.
Мини-шаблон протокола пусконаладки
- Идентификатор узла, дата, исполнитель, режим.
- Посадки и соосность до/после монтажа.
- Вибрация и температура на 0/50/100% нагрузки.
- Тип, объем и состояние смазки, состояние уплотнений.
- Решение: допуск в эксплуатацию или перечень доработок.
Этап 7. Приемка и мониторинг 90 дней
Если исходной базы нет, применяют абсолютные пороги и контролируют стабильность тренда.
| KPI | Типовой порог приемки | Окно контроля |
|---|---|---|
| Вибрация, мм/с RMS | Ориентир 2,8-7,1 по ISO 20816, зона зависит от класса машины | 24 ч, 7, 30, 90 суток |
| Температура узла, °C | Стабильный режим, для большинства пластичных смазок обычно до 80 | Непрерывно на пуске, далее по графику |
| Температурный дрейф | После прогрева без прогрессирующего роста, ориентир менее 10 °C/ч | Пуск и первые 24 ч |
| Состояние смазки | Нет ускоренного роста частиц износа и воды выше внутреннего лимита | 1 и 3 месяц |
| Надежность | Подтвержденное снижение простоев оборудования к сопоставимому периоду | Ежемесячно |
Риски внедрения и экономическая оценка
T = I / (ΔCservice + ΔCdowntime + ΔCenergy)
TCO = Ccapex + Cmaintenance + Cdowntime + Cenergy + Cspares
Модернизацию считают успешной, если выполнены приемочные KPI, подтвержден расчетный ресурс, а экономический эффект устойчив в эксплуатации.
