Мониторинг состояния крупногабаритных ОПУ представляет собой систему периодических или непрерывных измерений, по которым оценивают техническое состояние опорно-поворотного устройства без разборки узла. Такой контроль применяют на кранах, экскаваторах, манипуляторах, перегрузочной технике, буровых установках, поворотных платформах промышленного оборудования и в ветроэнергетике.
- ОПУ работает как поворотный подшипниковый узел, воспринимающий осевые, радиальные и опрокидывающие нагрузки.
- Диагностика ОПУ строится не по одному признаку, а по сочетанию вибрации, температуры, нагрузки, люфта, состояния смазки и параметров привода.
- Данные мониторинга используют вместе с регламентными осмотрами, проверкой крепежа, измерением опрокидывающего зазора и требованиями производителя.
Что такое мониторинг состояния крупногабаритных ОПУ
Опорно-поворотное устройство (ОПУ) соединяет неподвижную и поворотную части машины, передает нагрузки и обеспечивает вращение платформы, стрелы, башни или рабочего органа. В эксплуатации для таких узлов также встречаются названия «поворотный подшипник» и «поворотный круг», но в инженерной документации используют термин конкретного изделия.
Крупногабаритное ОПУ обычно работает при низкой скорости вращения, высоких переменных нагрузках и заметном влиянии металлоконструкции основания. Поэтому его диагностика отличается от контроля обычных быстроходных подшипников: сигнал часто слабый, режимы нерегулярные, а полный оборот может выполняться редко.
Задача системы состоит в том, чтобы накопить сопоставимые данные, выявить устойчивые отклонения и связать их с возможными дефектами. В эксплуатации это помогает планировать осмотры, уточнять межремонтные интервалы и снижать риск внепланового простоя.
Какие отказы и дефекты контролируют
ОПУ может терять работоспособность из-за усталостного износа, перегрузок, нарушения смазки, загрязнений, перекоса при монтаже, деформации опорной конструкции или ослабления крепежа. Часть дефектов проявляется только при разборке, но многие признаки можно отслеживать в эксплуатации.
Подшипниковая часть
Контролируют износ дорожек качения, питтинг, повреждение шариков или роликов, дефекты сепаратора, рост трения и неравномерность вращения.
Узел установки
Отслеживают перекос, перегрузку, ослабление крепежа, деформацию основания, увеличение опрокидывающего зазора и осевое перемещение колец.
Привод и венец
Оценивают состояние зубчатого венца, приводной шестерни, редуктора, изменение тока привода и момента сопротивления вращению.
Смазка и уплотнения
Проверяют недостаток смазки, ее деградацию, загрязнение абразивными частицами, наличие влаги, локальный перегрев и потерю защитных свойств.
Контролируемые параметры
Контроль технического состояния опорно-поворотного устройства удобнее разделять на измерение параметров и их интерпретацию. Один и тот же симптом может иметь разные причины: например, рост температуры возможен при недостатке смазки, перегрузке, перекосе или повышенном сопротивлении в приводе.
| Параметр | Что показывает | Возможные причины отклонений |
|---|---|---|
| Вибрация | Импульсы, неравномерность качения, удары, частотные компоненты привода | Питтинг, повреждение тел качения, дефекты зубьев, ослабление крепежа, внешние помехи |
| Температура | Тепловой режим узла и локальные зоны повышенного трения | Недостаток смазки, перегрузка, загрязнение, перекос, повреждение уплотнений |
| Акустическая эмиссия | Высокочастотные импульсы от микроповреждений и трения | Начальный питтинг, микротрещины, сухое трение, разрушение поверхностного слоя |
| Нагрузка и деформация | Реальное нагружение металлоконструкции и узла | Перегрузка, неравномерное распределение нагрузки, отклонение от расчетного режима |
| Ток привода | Косвенную оценку сопротивления вращению | Рост трения, заедание, дефекты зубчатого зацепления, изменение нагрузки |
| Угол поворота | Сектор нагружения и положение узла в момент измерения | Локальный дефект в определенной зоне, неравномерная нагрузка, повторяющийся сбой в одном секторе |
| Люфт и опрокидывающий зазор | Взаимное перемещение колец под разными моментами | Износ дорожек качения, деформация, ослабление крепежа, предельное состояние узла |
| Состояние смазки | Загрязнение, деградацию и наличие частиц износа | Попадание влаги и пыли, разрушение смазки, абразивный износ, нарушение периодичности подачи |
Состояние смазки оценивают по визуальному отбору проб, анализу частиц износа, признакам воды и загрязнений, а также по фактической периодичности подачи. Эти данные сопоставляют с температурой, акустической эмиссией и ростом сопротивления вращению.
Пороговые значения вибрации, температуры, нагрузок и люфта нельзя назначать универсально. Они зависят от диаметра и конструкции ОПУ, типа тел качения, скорости вращения, нагрузки, смазки, состояния основания, условий среды и документации производителя.
Датчики и точки установки
Выбор датчиков начинается с вопроса, какую неисправность нужно увидеть и в каком режиме машина фактически работает. Для низкоскоростных ОПУ часто важна не только вибродиагностика, но и контроль люфта ОПУ, момента сопротивления, температуры и смазки.
| Датчик | Измеряемая величина | Типовые места установки | Ограничения |
|---|---|---|---|
| Пьезоэлектрический акселерометр | Виброускорение и виброскорость после обработки сигнала | Корпус, неподвижное кольцо, зона рядом с дорожкой качения | Требует жесткого крепления и защиты кабеля |
| МЭМС-акселерометр | Низко- и среднечастотная вибрация | Несколько точек по периметру ОПУ | Ограниченная чувствительность для слабых дефектных импульсов |
| Термопара или термосопротивление | Температура поверхности или корпуса | Кольца, зоны уплотнений, редуктор привода | Показывает тепловой эффект, но не причину нагрева |
| Датчик акустической эмиссии | Высокочастотные импульсы | Жесткие участки корпуса с хорошей передачей сигнала | Чувствителен к шуму и требует квалифицированной интерпретации |
| Тензодатчик | Деформация и расчетная нагрузка | Опорная рама, силовые элементы, места передачи нагрузки | Сложен в монтаже и калибровке |
| Датчик тока привода | Потребляемый ток и косвенный момент | Цепь электропривода поворота | Не отделяет дефект ОПУ от проблем редуктора или нагрузки без дополнительных данных |
| Датчик положения или угла поворота | Положение поворотной части и сектор нагружения | Привод поворота, ось механизма, поворотная часть | Требует согласования с другими каналами по времени |
| Индикатор перемещения или линейный датчик | Осевое перемещение, люфт, опрокидывающий зазор | Контрольные точки между поворотной и неподвижной частями | Требует повторяемой методики нагружения |
Датчики размещают так, чтобы путь передачи сигнала от зоны дефекта до точки измерения был как можно короче. На больших диаметрах полезно ставить несколько точек по периметру: локальный дефект может проявляться только в определенной зоне контакта под нагрузкой.

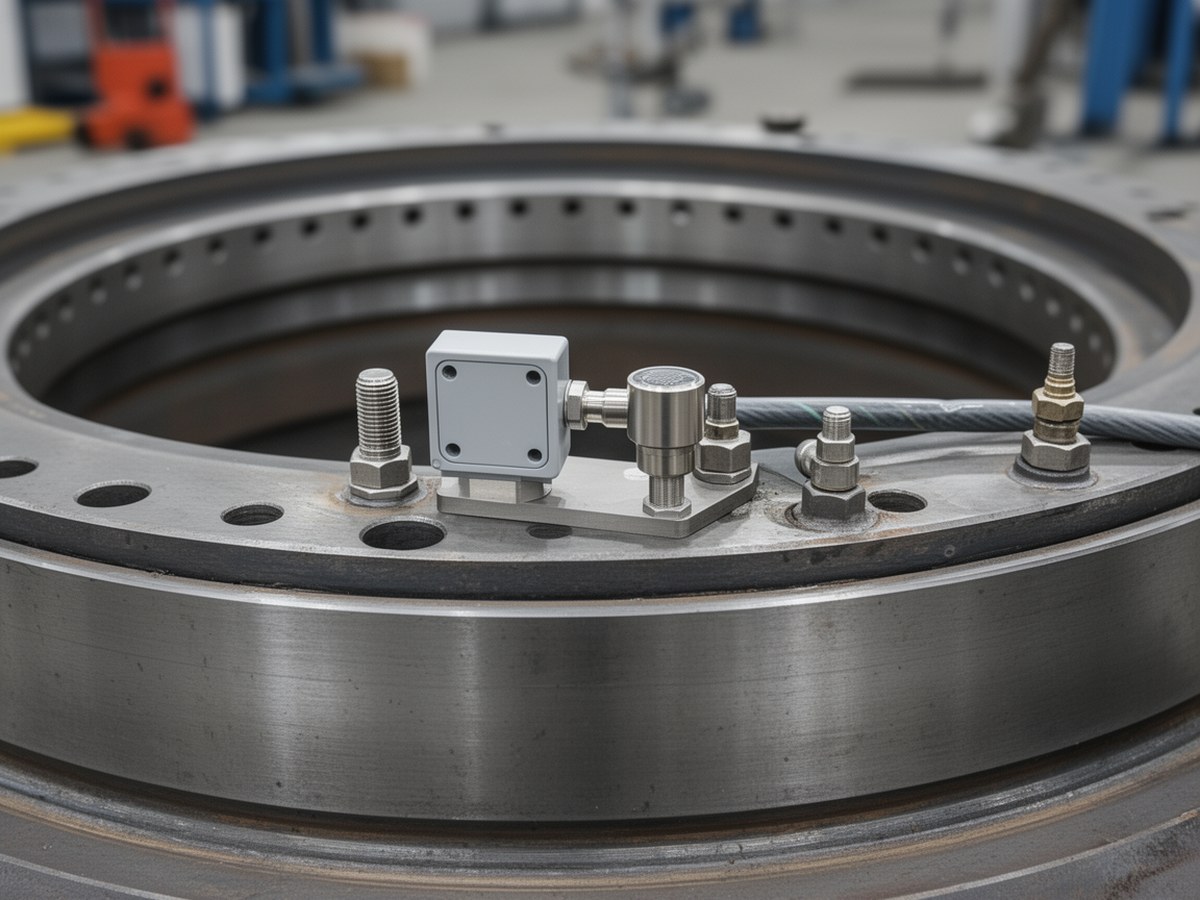

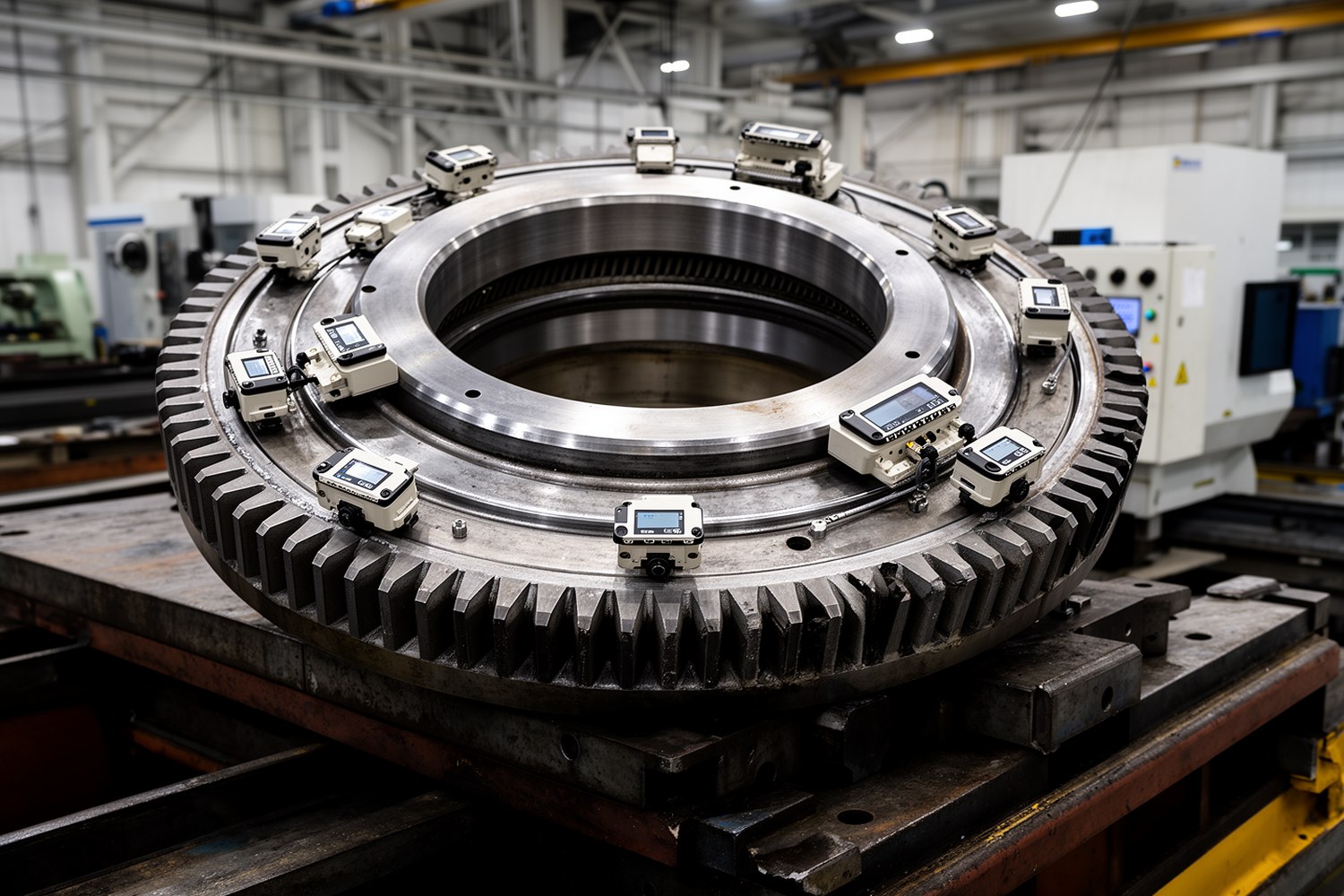

Пример установки датчиков на ОПУ
Фотография уместна рядом с разделом о выборе точек измерения и защите датчиков.
Сбор и передача данных
Система контроля обычно включает датчики, модуль сбора данных, питание, промышленный контроллер или шлюз, архив трендов, программную аналитику и тревоги. Передача данных может быть проводной или беспроводной; выбор зависит от подвижности узла, расстояний, помех, требований к надежности и доступности обслуживания.
| Подход | Преимущества | Ограничения | Где уместен |
|---|---|---|---|
| Проводная передача | Стабильный канал, питание по кабелю, высокая частота опроса | Сложная прокладка на поворотных частях, риск повреждения кабелей | Стационарные краны, промышленные установки, зоны с сильными радиопомехами |
| Беспроводная передача | Меньше кабельных трасс, проще установка в труднодоступных местах | Нужны батареи или локальное питание, возможны потери связи и влияние металлоконструкций | Разнесенные точки контроля, модернизация действующей техники, периодический мониторинг |
| Комбинированная архитектура | Можно разделить высокочастотные и медленные параметры | Требует согласования протоколов, времени и форматов данных | Критичные ОПУ с несколькими группами датчиков |
Для вибрационных каналов важны частота дискретизации и качество крепления датчика. Для температуры, нагрузки и люфта чаще достаточно более редкого опроса, но измерения должны быть привязаны к режиму работы: углу поворота, нагрузке, скорости, температуре окружающей среды и операции машины.
Если система сравнивает вибрацию, ток привода, нагрузку, угол поворота и температуру, каналы нужно синхронизировать по времени. Без такой привязки сложно понять, относится ли всплеск сигнала к дефекту ОПУ, к изменению нагрузки или к работе соседнего механизма.
Периодический и непрерывный мониторинг
Постоянные датчики оправданы на критичном оборудовании, где остановка поворотного узла приводит к длительному простою или повышенному риску. Для менее нагруженных машин может быть достаточно периодического контроля: регулярных замеров вибрации, температуры, люфта, смазки и тока привода в одинаковых режимах.
Периодический подход дешевле и проще, но требует дисциплины измерений и квалифицированного сравнения результатов. Непрерывная система дает больше данных о редких событиях и переходных режимах, но предъявляет более высокие требования к монтажу, питанию, защите датчиков и обработке ложных тревог.
Анализ данных, диагностика ОПУ и тревоги
Диагностика ОПУ обычно строится на сравнении текущих данных с базовым состоянием, анализе трендов, фильтрации помех и корреляции с режимом нагружения. Одиночный всплеск сам по себе редко дает достаточно оснований для вывода о дефекте, особенно если рядом работают редукторы, гидравлика, металлоконструкции и ударные механизмы.
Для общей оценки уровня вибрации может использоваться среднеквадратичное значение виброскорости:
Vrms = √((v12 + v22 + ... + vN2) / N)Здесь vi обозначают мгновенные значения виброскорости, а N обозначает число отсчетов. Само значение Vrms полезно только вместе с режимом измерения, точкой установки датчика и историей изменений.
Для оценки скорости деградации применяют темп изменения диагностического параметра:
k = (P2 - P1) / (t2 - t1)Здесь P1 и P2 обозначают значения параметра в разные моменты времени, а t1 и t2 обозначают соответствующие даты или значения наработки. Рост темпа изменения часто важнее, чем само превышение одного условного уровня.
Спектральный анализ может учитывать частоты, связанные с перекатыванием тел качения по наружной и внутренней дорожкам, вращением тела качения и сепаратора. Для крупногабаритных низкоскоростных ОПУ такие признаки применяют осторожно: расчетные частоты зависят от геометрии, угла контакта, числа тел качения, фактической скорости и зоны нагружения.
Тревоги лучше задавать ступенчато: информационный уровень для наблюдения, предупредительный уровень для проверки и аварийный уровень для ограничения работы по регламенту предприятия. Настройки должны проходить верификацию на реальных данных, а не переноситься с другой машины без проверки.
Особенности низкоскоростных и большегрузных ОПУ
Крупные поворотные подшипники часто вращаются медленно, работают рывками и долго остаются в одном секторе нагружения. Из-за этого классические признаки вибродиагностики могут быть менее выражены, чем у быстроходных подшипников. Для достоверной оценки полезно записывать данные во время повторяемых операций: поворот с известной нагрузкой, прохождение заданного угла, работа без груза и работа под расчетной нагрузкой.
На сигнал влияют жесткость основания, состояние болтового соединения, деформация рамы, редуктор поворота, гидравлические удары, ветер, перекос площадки и соседние механизмы. Поэтому анализ должен учитывать не только сам поворотный круг, но и конструкцию, через которую передаются нагрузки.
Люфт и опрокидывающий зазор
Опрокидывающий зазор является одним из практических признаков износа и изменения геометрии ОПУ. Его оценивают по взаимному перемещению колец при разных значениях опрокидывающего момента. В зависимости от машины измерение выполняют индикатором, линейным датчиком или другой оснасткой в контрольных точках.
Методика измерения, схема нагружения и допустимые значения задаются документацией производителя, отраслевыми нормами или регламентом конкретной машины. Поэтому измерение люфта ОПУ нельзя сводить к универсальной инструкции: важны положение стрелы или платформы, нагрузка, состояние крепежа, место установки индикатора и повторяемость условий.
Алгоритм внедрения системы мониторинга
- Обследовать узел: конструкция ОПУ, диаметр, тип тел качения, привод, смазка, крепеж, доступные поверхности и режимы работы.
- Выбрать параметры: вибрация, температура, акустическая эмиссия, нагрузка, ток привода, момент сопротивления, люфт, состояние смазки.
- Определить точки измерения с учетом направления нагрузки, зоны контакта, защиты датчиков и возможности повторного доступа.
- Записать базовое состояние в исправном или принятом за исходное режиме, отдельно фиксируя нагрузку, скорость, угол поворота и температуру среды.
- Настроить сбор данных, архив трендов, фильтрацию помех, синхронизацию каналов и привязку измерений к технологическим событиям.
- Задать тревоги по документации производителя, результатам первичной диагностики и статистике собственных измерений.
- Связать результаты мониторинга с обслуживанием: осмотром, смазкой, проверкой крепежа, измерением опрокидывающего зазора и дефектацией при ремонте.
- Периодически сверять данные с фактическими результатами осмотров и корректировать пороги.
Ограничения и типичные ошибки
Система полезна только при корректной методике измерений. Ошибки часто возникают из-за установки датчиков в неинформативных точках, отсутствия базовой записи, игнорирования нагрузки, применения чужих порогов и попытки диагностировать сложный узел по одному параметру.
Ложные тревоги
Могут возникать из-за ударных режимов, работы соседних механизмов, плохого крепления датчика, радиопомех или некорректной фильтрации сигнала.
Пропуск дефекта
Возможен, если датчик расположен далеко от зоны дефекта, измерение проводится без нагрузки или данные сравниваются в разных режимах работы.
Переоценка алгоритмов
Модели анализа требуют накопленных данных и проверки на конкретном оборудовании. Без верификации они не заменяют инженерную диагностику.
Недооценка регламента
Контроль датчиками не отменяет смазку, осмотр зубчатого венца, проверку болтов и измерение опрокидывающего зазора по установленной методике.
Краткие выводы
- Мониторинг оправдан для ОПУ, где отказ поворотного узла приводит к длительному простою, сложному ремонту или повышенным эксплуатационным рискам.
- Надежнее всего работает комплексная оценка: вибрацию, температуру, нагрузку, ток привода, люфт, смазку и данные осмотров рассматривают вместе.
- Базовое состояние и повторяемые режимы измерения важнее универсальных порогов, перенесенных с другой машины.
- Периодические замеры могут быть достаточными для части оборудования, а непрерывная система нужна прежде всего для критичных и труднообслуживаемых узлов.
- Данные контроля помогают принимать эксплуатационные решения, но окончательные действия должны соответствовать документации производителя и регламенту предприятия.
