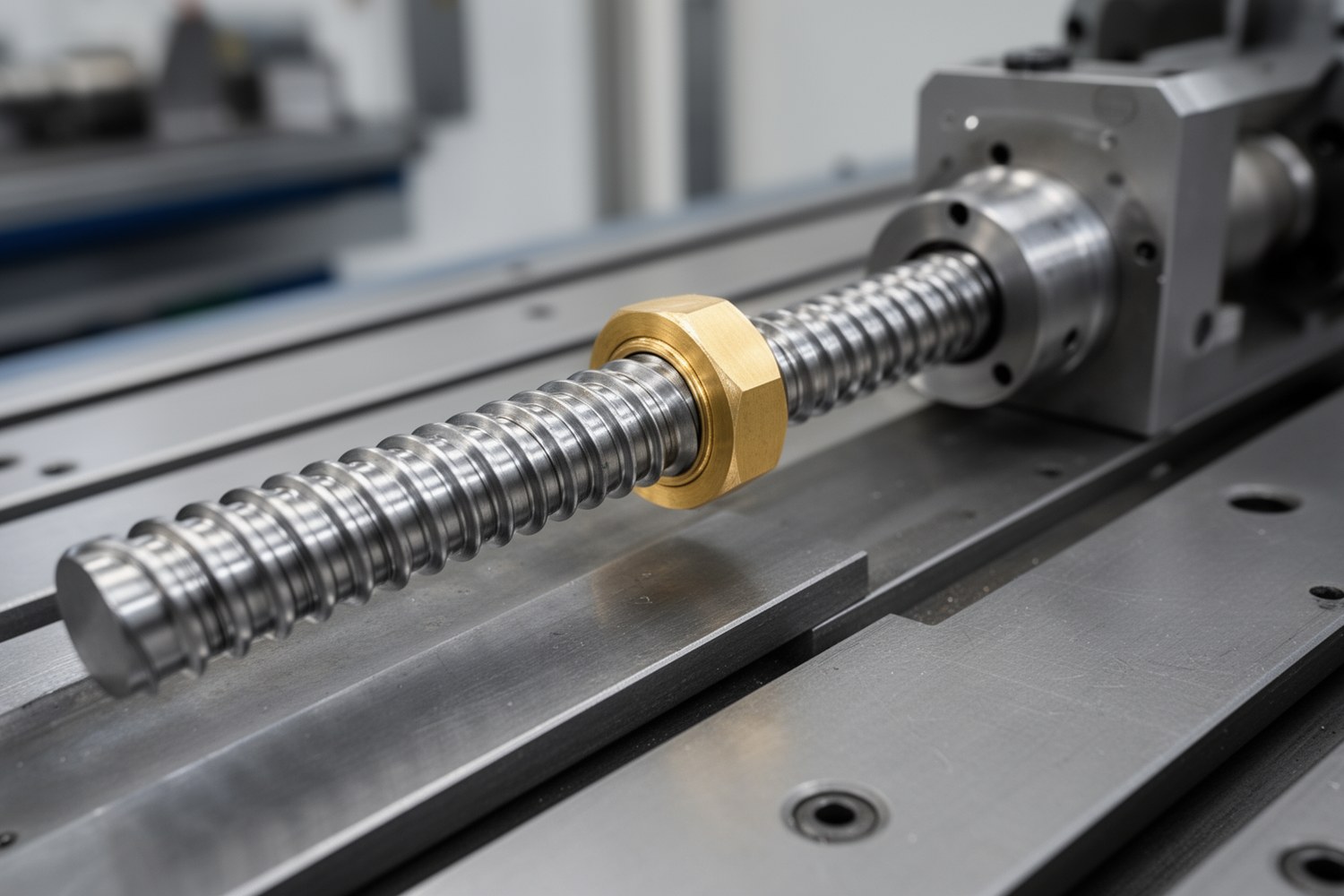

Точность позиционирования и ресурс механизмов с передачей винт-гайка зависят от строгого соблюдения технологии монтажа. Отклонения от соосности, перекосы в опорных узлах и некомпенсированные температурные деформации приводят к неравномерному износу профиля резьбы, заклиниванию и потере кинематической точности. Ниже описан алгоритм установки трапецеидального винта и сопутствующих узлов.
- Выбор схемы опорных узлов диктуется длиной винта и температурным режимом.
- Выверка оси винта относительно направляющих требует применения индикаторов часового типа.
- Для длинных передач обязателен расчет температурного удлинения и регулировка преднатяга.
- Процесс завершается контролируемой обкаткой с проверкой радиального биения.
Общие положения и подготовка к монтажу
Перед началом сборочных работ необходимо очистить посадочные поверхности станины, каретки и самих деталей передачи. Наличие консервационной смазки, стружки или забоин на базовых поверхностях недопустимо. Все компоненты должны пройти температурную стабилизацию в помещении цеха (не менее 24 часов).
Для проведения измерительных и сборочных процедур требуется специализированный инструмент.
| Наименование инструмента | Требуемая точность / Характеристика | Назначение при монтаже |
|---|---|---|
| Индикатор часового типа (ИЧ) с магнитной стойкой | Цена деления 0.01 мм или 0.001 мм | Контроль радиального и торцевого биения, проверка параллельности оси |
| Рамный прецизионный уровень | Чувствительность 0.02 мм/м | Выверка горизонтальности станины и опорных площадок |
| Динамометрический ключ | Погрешность не более ±3% | Контроль момента затяжки крепежа и стопорных гаек подшипников |
| Микрометр гладкий | Цена деления 0.01 мм | Контроль диаметров посадочных шеек винта |
| Поверочная линейка (ШД или ШП) | Класс точности 0 или 1 | Проверка прямолинейности базовых поверхностей |
Схемы базирования и типы опорных узлов
Выбор кинематической схемы установки ходового винта определяет его жесткость, критическую частоту вращения и способность компенсировать температурные расширения. В станкостроении применяются две основные схемы базирования.
Фиксированная и плавающая опоры
Один конец винта жестко зафиксирован в осевом и радиальном направлениях (обычно сдвоенными радиально-упорными подшипниками). Второй конец опирается на радиальный подшипник, допускающий осевое смещение. Схема оптимальна для средних длин винтов, поскольку позволяет компенсировать температурное удлинение без возникновения внутренних напряжений.
Двухсторонняя фиксация
Оба конца винта жестко зафиксированы радиально-упорными подшипниками. Применяется для длинных винтовых передач и высокоскоростных режимов. Требует точного расчета преднатяга при монтаже для компенсации температурного расширения, иначе нагрев приведет к деформации продольного изгиба.

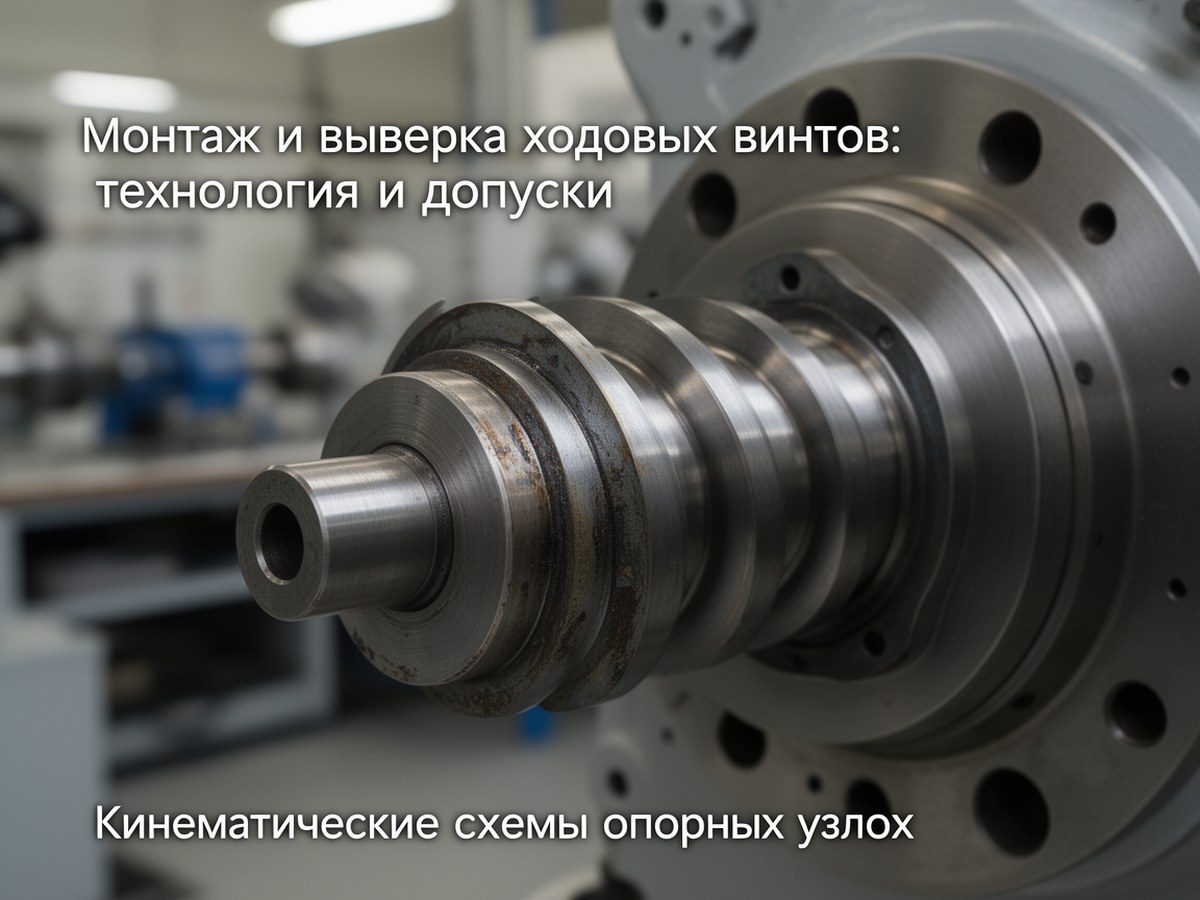

Кинематика опор
Выбор схемы базирования определяет жесткость системы.
Технология установки и выверки
Монтаж передачи винт-гайка выполняется в строгой последовательности, исключающей внесение изгибающих моментов в тело винта.
- Подготовка баз. Установить станину по прецизионному уровню. Проверить плоскостность посадочных мест под корпуса опорных узлов.
- Монтаж опор. Установить корпуса подшипников на станину, наживить крепежные болты без окончательной затяжки.
- Установка винта. Завести ходовой винт в подшипниковые узлы. Зафиксировать стопорными гайками с заданным моментом.
- Базирование гайки. Установить гайку на каретку. Требуется обеспечить строгую перпендикулярность торца гайки к оси винта.
- Выверка параллельности. Точная выверка винтовой передачи выполняется с помощью индикатора. Магнитную стойку необходимо жестко закрепить на массивной части каретки, избегая крепления на тонкостенных кожухах для исключения влияния собственных упругих деформаций и люфтов стойки. Измерительный щуп установить на наружный диаметр винта (или впадину резьбы) строго перпендикулярно оси. Такое положение исключает косинусную погрешность, завышающую реальные показания. Перемещая каретку вдоль направляющих, зафиксировать отклонения. Отрегулировать положение опорных узлов до достижения минимальных показаний ИЧ.
- Окончательная фиксация. Затянуть крепеж опорных узлов динамометрическим ключом. Повторно проверить параллельность и отсутствие заеданий при вращении.
При установке длинных и тяжелых винтов необходимо использовать промежуточные люнеты или монтажные призмы, чтобы исключить провисание винта под собственным весом в процессе выверки.
Температурные деформации и регулировка преднатяга
В процессе работы передача винт-гайка нагревается из-за сил трения. Для длинных винтов с двухсторонней фиксацией температурное удлинение может привести к критическим напряжениям и короблению.
Величина температурного удлинения рассчитывается по формуле:
Где:
ΔL: абсолютное удлинение винта (мм);
α: коэффициент линейного температурного расширения стали (обычно 11.7 × 10-6 K-1);
L: рабочая длина винта (мм);
ΔT: разность между рабочей температурой и температурой при монтаже (°C).
Для компенсации этого явления при монтаже создают осевой натяг (преднатяг). Винт искусственно растягивают с помощью стопорных гаек в опорных узлах на величину, равную или незначительно превышающую расчетное температурное удлинение ΔL.
На практике инструментальный контроль создаваемого натяга осуществляется двумя способами: по углу поворота стопорной гайки (с точным учетом шага ее резьбы) или с применением динамометрического ключа для контроля момента затяжки с последующим пересчетом в осевое усилие. Создавать преднатяг без точного измерения нельзя: случайная перетяжка приведет к быстрому разрушению опорных подшипников. При нагреве во время работы натяг ослабевает, но винт остается прямолинейным.
Описанные принципы расчета деформаций, выверки и регулировки преднатяга в полной мере применимы и к шарико-винтовым передачам (ШВП), однако для них требуются более жесткие классы точности и меньшие допуски.
Допуски и нормы точности
Требования к точности монтажа зависят от класса точности винтовой передачи (согласно стандартам ISO и ГОСТ). Ниже приведены усредненные допуски для наиболее распространенных классов.
| Параметр контроля | Класс точности 3 (Прецизионный) | Класс точности 5 (Стандартный) | Класс точности 7 (Транспортный) |
|---|---|---|---|
| Радиальное биение посадочных шеек | 0.010 мм | 0.020 мм | 0.040 мм |
| Торцевое биение опорных буртиков | 0.008 мм | 0.015 мм | 0.030 мм |
| Параллельность оси винта направляющим (на 1000 мм) | 0.015 мм | 0.025 мм | 0.050 мм |
| Перпендикулярность торца гайки к оси | 0.010 мм | 0.020 мм | 0.040 мм |
Смазка, обкатка и контроль дефектов
После завершения инструментальной выверки и окончательной затяжки крепежа производится первичная смазка. Для трапецеидальных передач применяются консистентные смазки с противозадирными присадками (EP) или жидкие индустриальные масла (в зависимости от конструкции гайки).
Обкатка выполняется на холостом ходу, начиная с 10-15% от максимальной рабочей скорости, с постепенным увеличением в течение 2-3 часов. В процессе обкатки контролируется температура опорных узлов (не должна превышать 40-50 °C) и равномерность крутящего момента.
| Проявление дефекта | Вероятная причина монтажа | Способ устранения |
|---|---|---|
| Периодическое заедание, неравномерный момент вращения | Непараллельность оси винта и направляющих; перекос гайки | Ослабить крепеж гайки и опор, провести повторную выверку индикатором по всей длине хода |
| Повышенный осевой люфт при реверсе | Недостаточный преднатяг в опорных подшипниках; ослабление стопорных гаек | Отрегулировать момент затяжки стопорных гаек опорного узла, проверить класс точности подшипников |
| Сильная вибрация при высоких оборотах | Радиальное биение винта превышает допуск; провисание | Проверить прямолинейность винта в центрах, при необходимости заменить или править; добавить люнет |
| Перегрев опорных узлов | Избыточный преднатяг подшипников; перекос корпусов опор | Снизить усилие затяжки стопорных гаек; проверить перпендикулярность опорных площадок станины |
