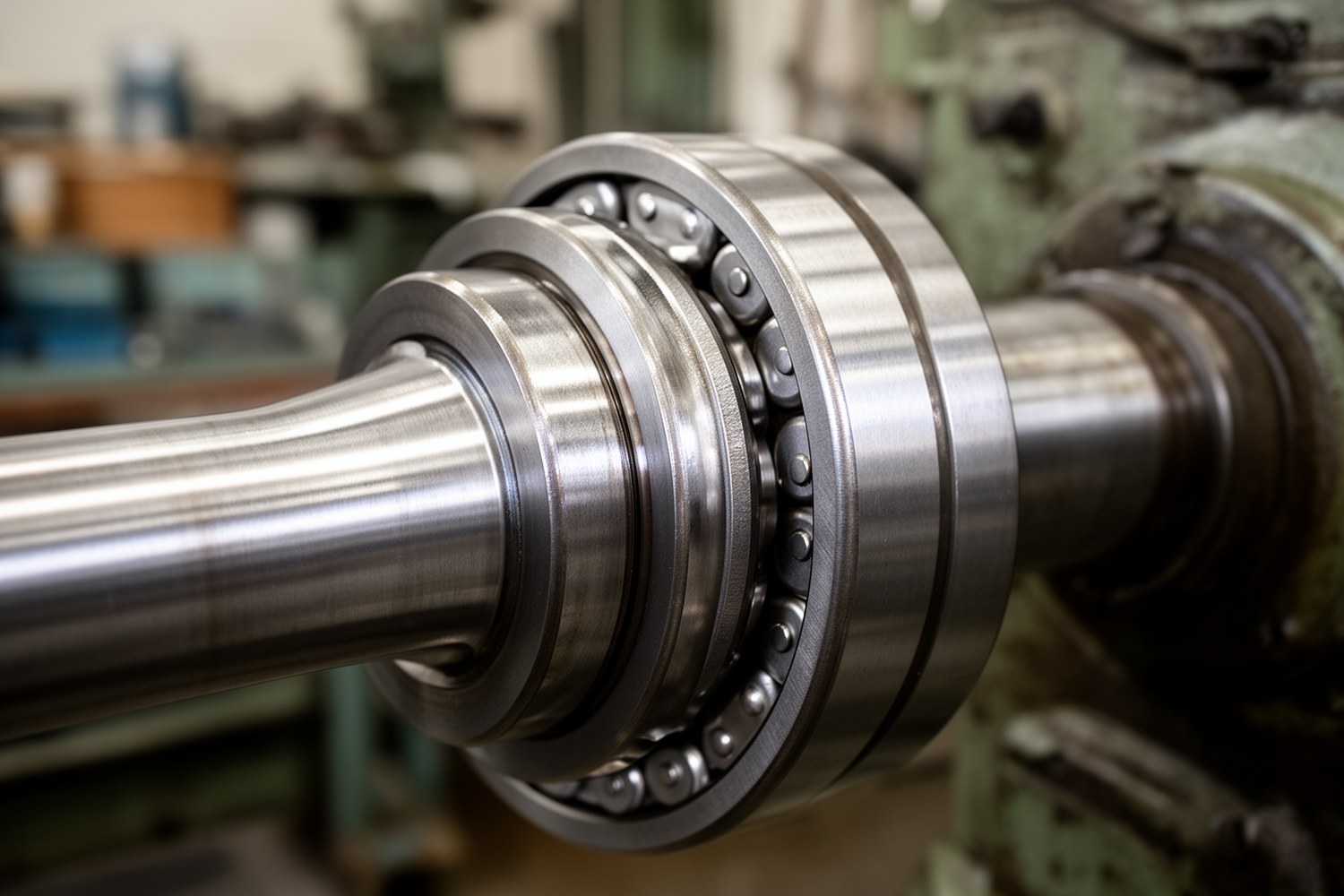

Подшипники воспринимают радиальную, осевую и комбинированную нагрузки, а по режиму во времени нагрузка бывает статической и динамической. Для корректного расчета нагрузки на подшипник качения важно не смешивать внешние силы в узле и эквивалентные расчетные нагрузки самого подшипника.
- Радиальная нагрузка Fr действует перпендикулярно оси вала, осевая Fa действует вдоль оси.
- Для расчетов используют эквивалентные нагрузки: динамическую P и статическую P0.
- Проверка по C0/s0 оценивает риск остаточной деформации, проверка по C/L10 оценивает усталостный ресурс.
- C и C0 это каталожные рейтинги по стандартным критериям, а не «предельный абсолют» для любых условий.
Что понимают под нагрузкой подшипника
Под нагрузкой подшипника понимают силовое воздействие, которое в рабочем режиме передается через тела качения и дорожки колец. В инженерной практике разделяют силы на узле и расчетные нагрузки подшипника.
Внешние силы на узле
Радиальная нагрузка Fr и осевая нагрузка Fa из расчетной схемы механизма: вес, натяжения, реакции опор, технологические усилия.
Расчетные нагрузки подшипника
Эквивалентная динамическая нагрузка P и эквивалентная статическая нагрузка P0. Их сравнивают с динамической грузоподъемностью C и статической грузоподъемностью C0.
Типичная ошибка: сравнивать Fr напрямую с C или C0. Сначала определяют P и P0, затем выполняют проверки.
Типы нагрузок: радиальная, осевая, комбинированная
По направлению силы относительно оси вращения выделяют три базовых типа. В большинстве узлов действует комбинированная нагрузка (Fr + Fa).
| Тип нагрузки | Направление | Типичные источники | Режим |
|---|---|---|---|
| Радиальная (Fr) | Перпендикулярно оси вала | Вес ротора, ременная/цепная передача, реакции зубчатых зацеплений | Постоянная или переменная по обороту |
| Осевая (Fa) | Вдоль оси вала | Винтовые пары, косозубые передачи, гидравлический подпор, тепловые удлинения | Односторонняя или реверсивная |
| Комбинированная | Fr + Fa одновременно | Приводные узлы с передачами и инерционными нагрузками | Переменная, с пиками на пуске/останове |
Ударные и вибрационные компоненты часто кратковременны, но существенно увеличивают контактные напряжения.
Статическая и динамическая нагрузка: в чем разница
- Статическая нагрузка характерна для малой скорости или покоя. Критерий: риск остаточной деформации контактов.
- Динамическая нагрузка характерна для вращения. Критерий: усталостное разрушение в зоне контакта.
Один и тот же узел может проходить оба режима, например пуск с высоким статическим пиком и длительную работу в динамике.
Эквивалентные нагрузки P и P0
Эквивалентные нагрузки приводят сочетание Fr и Fa к расчетным величинам для проверки ресурса и статической прочности контакта.
- Fr, Fa в Н или кН.
- X, Y для динамической эквивалентной нагрузки.
- X0, Y0 для статической эквивалентной нагрузки.
Коэффициенты X, Y, X0, Y0 зависят от типа подшипника, угла контакта, отношения Fa/Fr и схемы нагружения колец. При расчете учитывают, какое кольцо вращается относительно направления нагрузки, внутреннее, наружное или нагрузка вращается относительно обоих колец.
Из-за этой зависимости коэффициенты берут только из каталога конкретной серии и схемы установки.
Грузоподъемность C0 и C, коэффициент s0, ресурс L10
C0 и C это каталожные рейтинги по нормированным критериям, а не универсальная «предельно максимальная нагрузка». C0 относится к критерию остаточной деформации, C относится к критерию усталостной долговечности.
Где p = 3 для шариковых и p = 10/3 для роликовых подшипников, n в об/мин. На практике сначала проверяют статику (C0/P0), затем динамику (C/P и L10).
Ограничения и допущения расчета ресурса
L10 это базовый ресурс при надежности 90%, а не гарантированный срок службы каждого экземпляра.
- Для надежности выше 90% применяют коэффициент надежности a1 и каталожные поправки условий эксплуатации.
- Расчет предполагает корректные посадки, нормальную смазку, приемлемую чистоту и отсутствие недопустимого перекоса.
- При ударах, загрязнении, вибрации и высокой температуре используют модифицированный расчет ресурса по каталогу производителя.
| Надежность | Коэффициент a1 (типично) |
|---|---|
| 90% | 1.00 |
| 95% | 0.62 |
| 96% | 0.53 |
| 97% | 0.44 |
| 98% | 0.33 |
| 99% | 0.21 |
Связь характера нагрузки с типом подшипника
Таблица ниже подходит для предварительного выбора. Окончательную проверку всегда делают по каталогу конкретной серии.
| Тип подшипника | Радиальная нагрузка | Осевая нагрузка | Комбинированная нагрузка | Комментарий |
|---|---|---|---|---|
| Шариковый радиальный (глубокий желоб) | Хорошо | Ограниченно | Допустимо при умеренной Fa | Универсальный вариант для средних режимов |
| Роликовый цилиндрический | Очень хорошо | Ограниченно или не воспринимает (по исполнению) | Требует проверки исполнения | Эффективен при высокой Fr |
| Игольчатый | Высокая при компактном габарите | Обычно не основная функция | Ограниченно | Чувствителен к жесткости посадок и соосности |
| Шариковый радиально-упорный | Хорошо | Хорошо | Основной рабочий режим | Один подшипник обычно воспринимает Fa в одном направлении; для двусторонней Fa используют парную схему |
| Конический роликовый | Высокая | Высокая | Очень хорошо | Один ряд обычно работает с Fa в одном направлении; двусторонняя Fa решается парой и регулировкой преднатяга |
| Сферический роликовый | Очень высокая | Умеренная | Хорошо | Устойчив к части перекоса |
| Упорный шариковый/роликовый | Не основной режим | Основная функция | Ограниченно | Применяется при доминирующей осевой нагрузке |

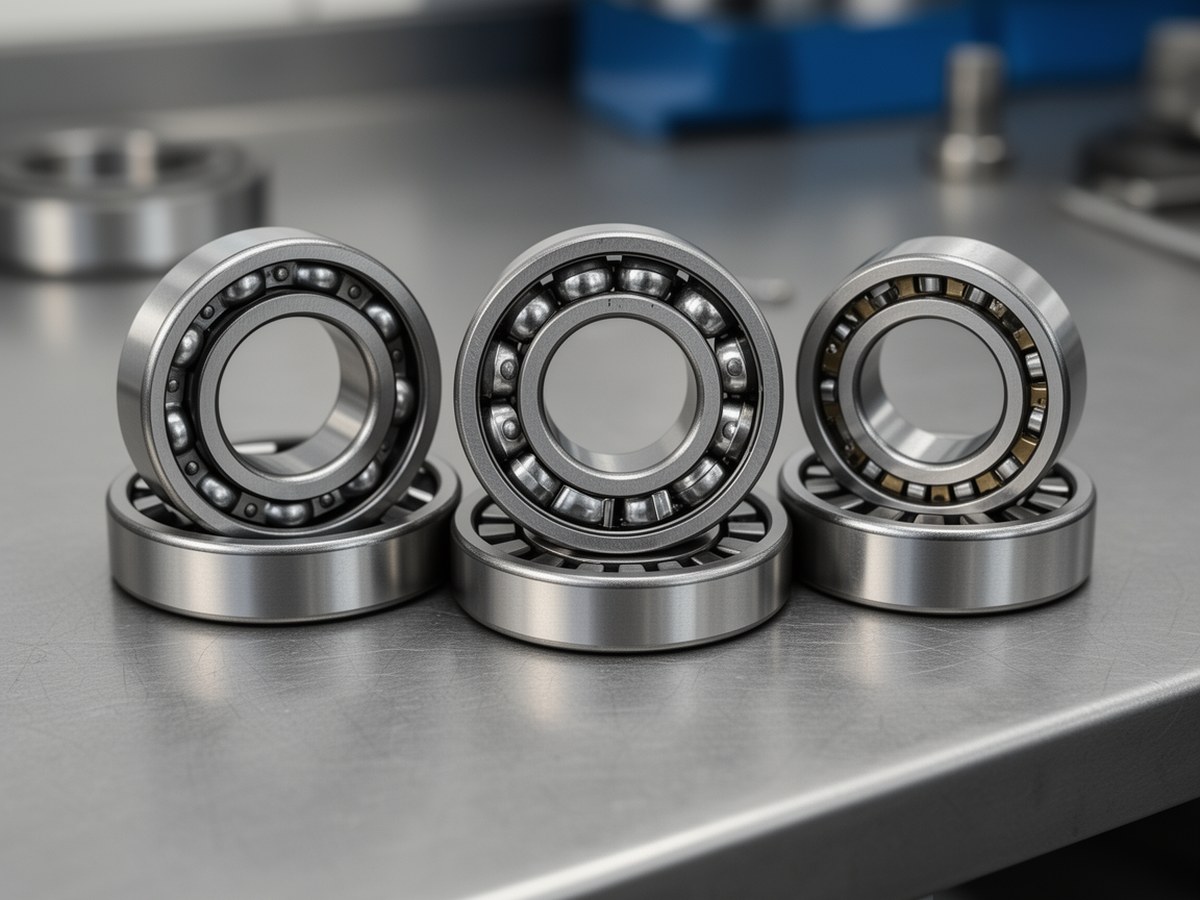

Типы подшипников и характер нагрузки
Фото уместно перед таблицей сопоставления, чтобы визуально закрепить различия конструкций.
Факторы, которые повышают фактическую нагруженность
| Фактор | Влияние | Что контролировать |
|---|---|---|
| Ударные нагрузки | Пиковые контактные напряжения, риск вмятин | Пуск/стоп, аварийные режимы, запас по C0 и s0 |
| Вибрация | Микроскольжение, фреттинг, ускоренный износ | Балансировка, жесткость опор, вибродиагностика |
| Перекос колец | Локальная перегрузка тел качения | Соосность вала и корпуса, точность монтажа |
| Неверные посадки | Проворот колец или лишние напряжения | Поля допусков под режим нагрузки |
| Зазор/преднатяг вне нормы | Перегрев или ударная работа при люфте | Класс зазора, метод регулировки |
| Недостаток смазки | Рост трения и температуры | Тип, вязкость, интервал подачи смазки |
| Загрязнение | Абразивный износ дорожек | Уплотнения, чистота сборки, фильтрация |
| Повышенная температура | Падение вязкости, изменение зазора | Тепловой режим и допустимый диапазон °C |
Мини-кейс расчета: от Fr/Fa до P, P0, s0 и L10h
- Исходные данные: Fr = 4.0 кН, Fa = 1.5 кН, n = 1200 об/мин.
- По каталогу (для выбранной серии и схемы колец): X = 0.56, Y = 1.6, X0 = 0.5, Y0 = 0.4.
- Эквивалентные нагрузки: P = 0.56·4.0 + 1.6·1.5 = 4.64 кН; P0 = 0.5·4.0 + 0.4·1.5 = 2.6 кН.
- Каталожные рейтинги: C0 = 12 кН, C = 35 кН.
- Статическая проверка: s0 = 12/2.6 = 4.62.
- Ресурс (шариковый, p = 3): L10h = (10^6/(60·1200))·(35/4.64)^3 ≈ 5940 ч.
Это учебный пример. В реальном проекте обязательно учитывают требуемую надежность, режимные пики и поправки условий эксплуатации.
Краткий алгоритм выбора подшипника по нагрузке
- Соберите исходные данные: Fr, Fa, n, температура, требуемый ресурс, пуски/удары.
- Определите характер нагрузки: радиальная, осевая, комбинированная; односторонняя или двусторонняя Fa.
- Предварительно выберите конструктивный класс подшипника.
- По каталогу выбранной серии возьмите X, Y, X0, Y0 с учетом схемы нагружения колец.
- Рассчитайте P и P0, проверьте статическое условие s0 = C0/P0.
- Рассчитайте L10 и ресурс подшипника в часах (L10h), сравните с требованием.
- Для надежности выше 90% и тяжелых условий внесите коэффициенты (a1 и каталожные поправки).
- Проверьте монтаж: посадки, зазор/преднатяг, уплотнения, смазка, сервис.
Итого: корректный расчет нагрузки на подшипник это последовательность Fr/Fa → P/P0 → проверки C0/C → оценка L10/L10h с учетом условий эксплуатации.
