Линейные направляющие для станков с ЧПУ определяют точность перемещения, динамику оси и ресурс механики. Корректный выбор делают по расчётной нагрузке и моментам на каретку, а не только по типоразмеру рельса.
- Сначала задают требования и геометрию оси, затем считают нагрузки для худшего режима.
- Эквивалентную нагрузку определяют по каталожной методике конкретной серии каретки.
- Финальный выбор подтверждают по запасу, ресурсу, жёсткости и качеству монтажа.
1. Область применения и исходные требования
Перед подбором зафиксируйте параметры по каждой оси X/Y/Z. Без этого направляющие станка ЧПУ часто оказываются либо недогружены по ресурсу, либо переразмерены по массе и потерям.
Loctite 406, 50 г2 300 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
| Параметр | Ось X | Ось Y | Ось Z |
|---|---|---|---|
| Ход, мм | |||
| Масса подвижной части, кг | |||
| Макс. скорость, м/мин | |||
| Макс. ускорение, м/с² | |||
| Сила процесса (пик), Н | |||
| Вынос центра масс от плоскости кареток, мм | |||
| База между рельсами, мм | |||
| База между каретками на рельсе, мм | |||
| Режим работы (duty cycle), % | |||
| Среда (пыль, стружка, СОЖ) | |||
| Требуемая точность позиционирования, мм |
2. Типы направляющих и когда какой тип выбирать
Для выбора сравнивают не только цену комплекта, но и стоимость владения: частоту обслуживания, требования к защите и последствия износа.
| Тип | Жёсткость | Скорость | Демпфирование | Устойчивость к загрязнению | Обслуживание / стоимость владения | Типичное применение |
|---|---|---|---|---|---|---|
| Профильные шариковые | Высокая | Высокая | Среднее | Средняя | Регулярная смазка, контроль уплотнений | Универсальные оси ЧПУ |
| Профильные роликовые | Очень высокая | Высокая | Среднее | Средняя | Повышенные требования к монтажу, обычно выше цена узла | Тяжёлые и жёсткие режимы |
| Цилиндрические | Ниже профильных | Средняя | Низкое | Ниже средней | Чувствительны к прогибу и загрязнению | Лёгкие оси, вспомогательные перемещения |
| Скольжения | Средняя | Низкая–средняя | Высокое | Высокая | Нужен контроль износа пары трения | Пыльные и ударные режимы |
| Коробчатые | Очень высокая | Низкая | Очень высокое | Высокая | Сложнее изготовление и восстановление геометрии | Тяжёлые станки |
| «Ласточкин хвост» | Высокая | Низкая | Высокое | Высокая | Периодическая регулировка клиньев | Классические кинематики |
3. Алгоритм инженерного подбора по шагам
- Собрать исходные данные и рабочий цикл.
- Построить силовую модель: вес, инерция, сила процесса, Mx/My/Mz.
- Разложить нагрузку по кареткам для конкретной компоновки (2x2, 2x4).
- Выбрать предварительный типоразмер по C и C0.
- Посчитать эквивалентную нагрузку по каталогу серии каретки.
- Проверить запас, ресурс, жёсткость и тепловые эффекты от преднатяга.
- Подтвердить допуски монтажа и контроль после обкатки.
4. Эквивалентная нагрузка по каталогам: силы, моменты и допущения
Границы применимости: ниже приведён упрощённый инженерный контур для предварительного выбора. Он применим при квазистатике, жёсткой базе узла, корректной затяжке и известной геометрии опор. Для ударных режимов, реверса с высокими jerk и сильной вибрации нужно использовать полную каталожную методику производителя.
F_расч = f_w · (m·g + m·a) + f_t · F_проц
m: масса, кг; a: ускорение, м/с²; F_проц: внешняя сила, Н; f_w: коэффициент условий (удары, вибрация, неравномерность); f_t: коэффициент пиков процесса.
Моменты от вынесенного центра масс и сил процесса:
M_x = F_y·h, M_y = F_z·l_x, M_z = F_x·l_y
Далее для каждой каретки i определяют компоненты нагрузки Fr,i и Fa,i из статической схемы и каталожных коэффициентов приведения момента (kMx, kMy, kMz) конкретной серии:
F_{r,i} = F_{r,i}^{(силы)} + k_{Mx,i}|M_x| + k_{My,i}|M_y| + k_{Mz,i}|M_z|
Эквивалентную динамическую нагрузку на каретку считают в каноническом виде каталога:
P_i = f_w · (X·F_{r,i} + Y·F_{a,i})
Для выбора берут максимум:P = max(P_i). Коэффициенты X, Y, а также kMx/kMy/kMz берут только из каталога выбранной серии каретки, так как они различаются по типу контакта и геометрии.

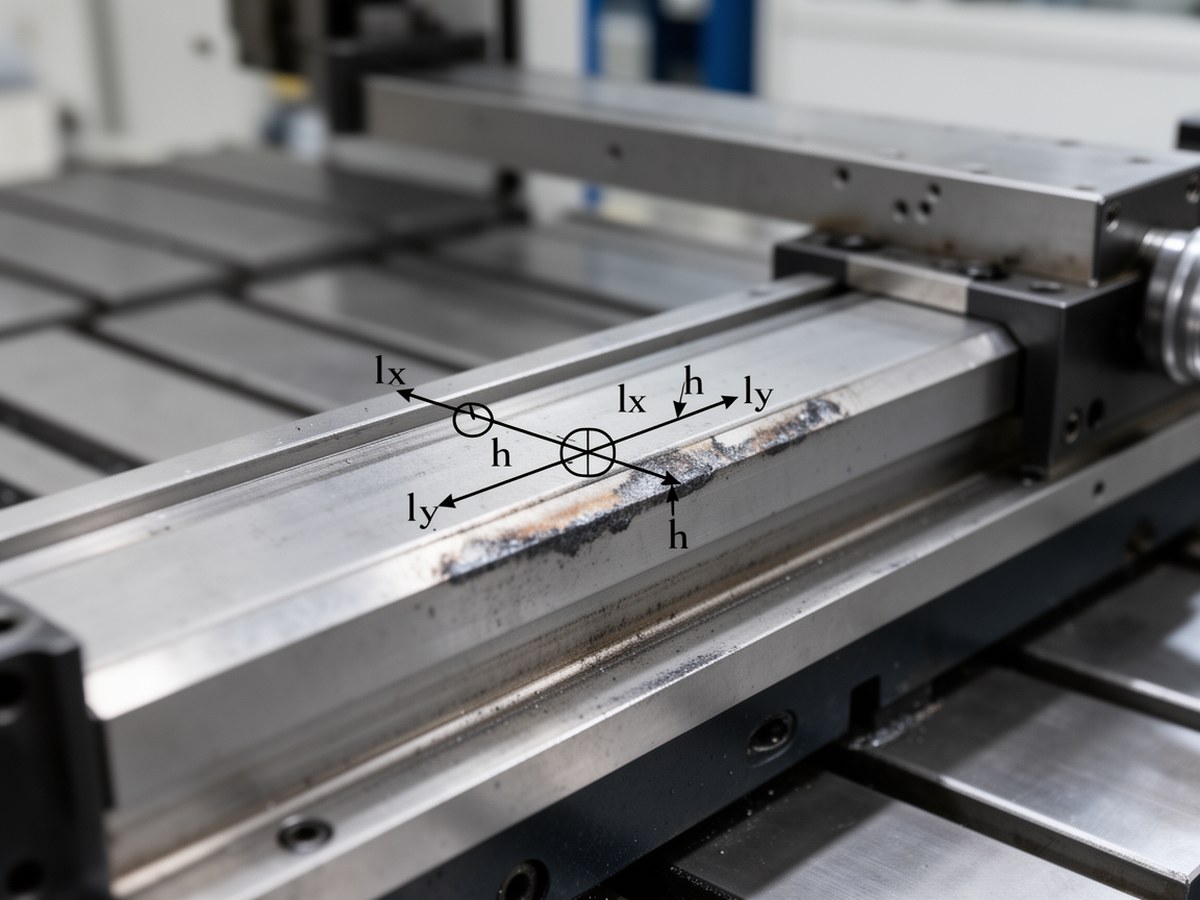

Схема сил и моментов для расчёта каретки
Разместите схему рядом с формулами, чтобы связать обозначения плеч и моментов с расчётом нагрузки.
5. Проверка запаса, жёсткости и ресурса
S = C / P, S_0 = C_0 / P_0
C и C0: каталожные динамическая и статическая грузоподъёмности; P: худшая эквивалентная динамическая нагрузка; P0: эквивалентная статическая нагрузка для пикового режима.
L = (C/P)^p · 100000
L: номинальный ресурс, м; p = 3 для шариковых и p = 10/3 для роликовых направляющих.
Пересчёт в часы для переменного цикла:
T_h = L / (60·v_{eq})
v_eq: эквивалентная скорость, м/мин, рассчитанная по duty cycle.
Если запас не проходит, параметры меняют по приоритету: 1) межрельсовую и продольную базу, 2) число кареток, 3) тип каретки (роликовая/удлинённая), 4) типоразмер, 5) преднатяг.
6. Направляющие для станка ЧПУ: преднатяг, точность и монтаж
Преднатяг уменьшает люфт и повышает жёсткость, но увеличивает трение, нагрев и требуемый момент привода. Высокий класс точности работает только при качественном базировании.
| Параметр | Низкий/нормальный | Средний | Повышенный |
|---|---|---|---|
| Преднатяг | Минимальные потери, возможен малый люфт | Баланс жёсткости и трения | Максимальная жёсткость, выше нагрев |
| Класс точности | Общемашиностроительный | Точная обработка | Высокоточные задачи |
| Требования к монтажу | Стандартные | Повышенный контроль геометрии | Жёсткий контроль баз и последовательности затяжки |
Минимальный стандарт монтажа и контроля геометрии
- Базирование: один рельс как базовый, второй как ведомый, с контролем параллельности.
- Плоскостность и перепад высот посадок: в пределах допуска выбранного класса точности.
- Параллельность рельсов и прямолинейность: контроль индикатором по всей длине.
- Затяжка: от центра к краям, в несколько проходов, с одинаковым моментом.
- После обкатки: повторный контроль момента затяжки, температуры и плавности хода.
7. Типовые компоновки осей и практические ограничения
- 2x2 : два рельса, по одной каретке на рельс, компактно, но с меньшим запасом по моментам.
- 2x4 : два рельса, по две каретки, выше моментная жёсткость и ресурс при тяжёлых циклах.
| Компоновка | Плюсы | Ограничения | Когда применять |
|---|---|---|---|
| 2x2 | Меньше масса и потери | Ниже запас по Mx/My/Mz | Лёгкие и средние оси |
| 2x4 | Лучшее распределение нагрузки | Выше трение, сложнее юстировка | Порталы, тяжёлые режимы, высокий duty cycle |
Рост межрельсовой базы снижает чувствительность к крену, а увеличение расстояния между каретками на рельсе улучшает восприятие тангажа.
8. Ошибки проектирования, деградация и диагностика
Недоразмеривание
- Рост шума и вибрации на разгоне.
- Температура каретки стабильно выше фоновой на 20–30 °C и более.
- Ускоренный рост люфта и ухудшение повторяемости.
Переразмеривание
- Избыточная масса оси и падение динамики.
- Повышенные потери привода без прироста точности.
- Сложность монтажа и обслуживания без реальной необходимости.
Критерии отказа/деградации и действия
- Температура: локальный перегрев каретки, проверить преднатяг, смазку, перекос и затяжку.
- Шум: появление «шуршания/стука» при постоянной скорости, проверить загрязнение и износ дорожек.
- Люфт: рост обратимого смещения, проверить износ каретки и геометрию баз.
- Повторяемость: устойчивое ухудшение по индикатору/линейке, пересчитать нагрузку и проверить монтаж.
Критерии выбора производителя (нейтрально)
- Стабильность допусков между партиями и трассируемость.
- Полнота документации: C, C0, коэффициенты X/Y, моментные факторы и монтажные допуски.
- Доступность парных компонентов (рельс/каретка/уплотнения/смазка).
- Сервисность: поставка замен и техническая поддержка по серии.
Мини-глоссарий обозначений
- C: динамическая грузоподъёмность.
- C0: статическая грузоподъёмность.
- P: эквивалентная динамическая нагрузка.
- P0: эквивалентная статическая нагрузка.
- L: номинальный ресурс, м.
- p: показатель степени в формуле ресурса.
- Mx/My/Mz: моменты относительно осей каретки.
